Как снять монтажный блок с Ваз 2110
Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.
Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку
Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его
Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.
Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.
Замена моторного масла на Фольксваген Т5
Замена ремня генератора на Нива (ВАЗ-21213)
Замена ремня грм Форд Фокус 2 1.6
Настройка карбюратора Ваз 2109
Замена ремня генератора Лада Калина
Снятие и разборка трамблера Ваз 2110
Схема электрооборудования Ваз 2110
Cхема электрооборудования Ваз 2110 Январь-4
2014-2015 Все права защищены. Незаконное копирование запрещено.
Распиновка БН ВАЗ 2113, 2114, 2115
— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере. Любите мультфильмы и секс между членами семьи? Тогда вам наверняка понравится на нашем сайте. Мы постоянно выкладываем мультики инцест тематики. Любителям качественное мультипликации и семейного секса добро пожаловать! Вам тут точно понравится, можете в этом не сомневаться.
Ваз 2110 блок предохранителей и реле
Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

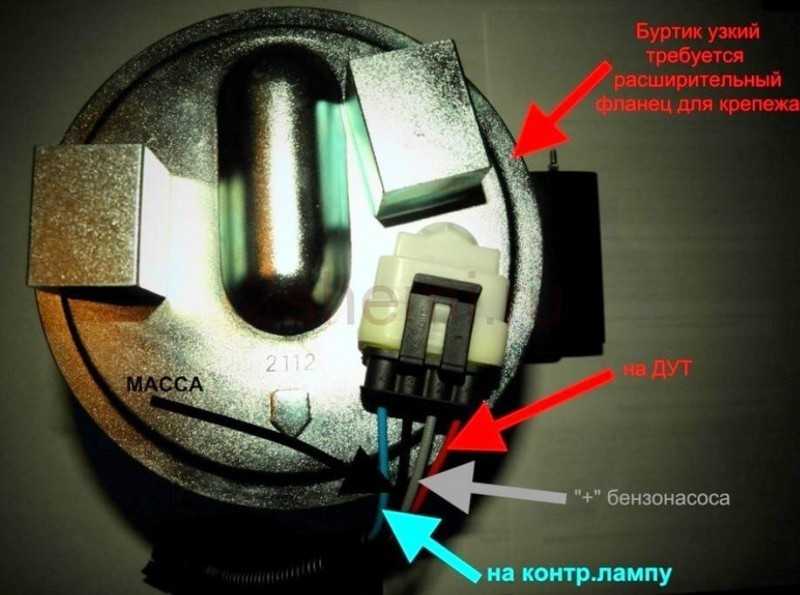

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Схема блока предохранителей Ваз 2110
Расположение реле Ваз 2110:К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

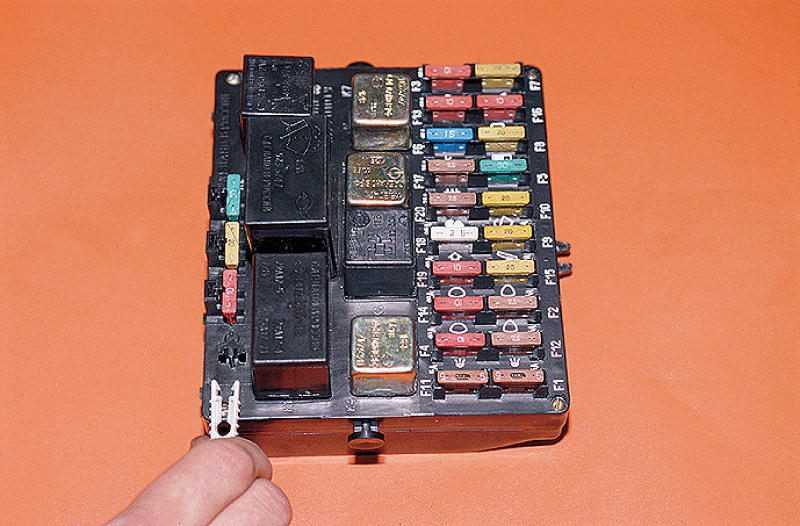

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей
Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.
Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

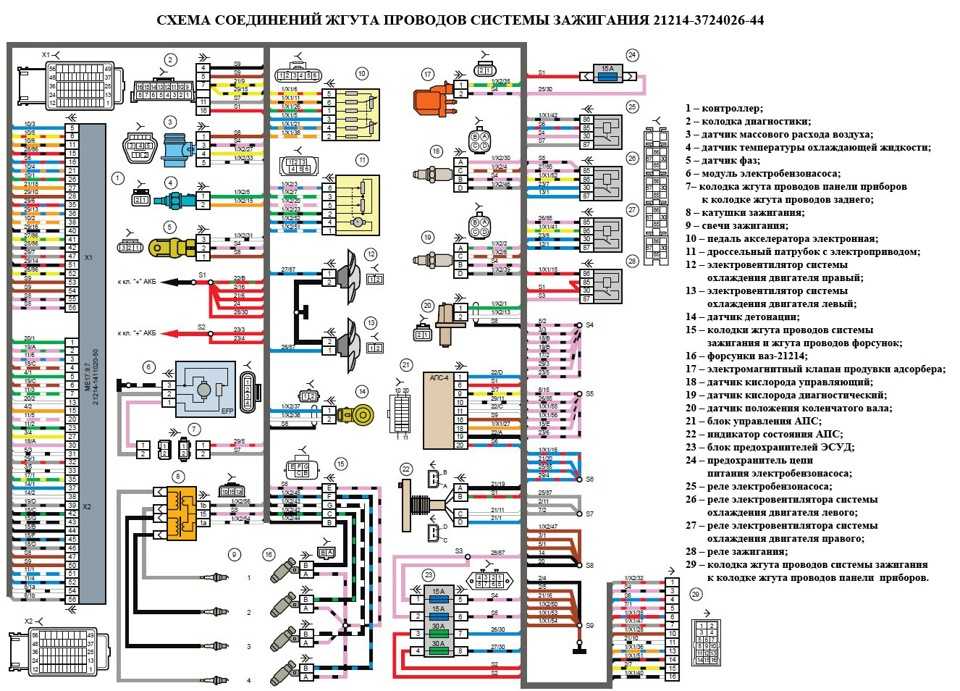

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.
Какой заряд должна получать АКБ
С напряжением с генератора на автомобильный аккумулятор примерно всё понятно. Но всё равно автомобилисту следует провести более тщательную и комплексную проверку работоспособности.
Главный вопрос в том, какая должна быть нормальная зарядка со стороны генератора для заряжаемого аккумулятора.
Теперь касательно того, какую зарядку в норме должен выдавать генератор на автомобильный аккумулятор. Чтобы автомобиль нормально запускался, причём даже в холодную погоду, зарядный ток от генерирующего устройства должен составлять около 10% от номинальной ёмкости АКБ. К примеру, если батарея имеет ёмкость 70 Ач, то ток заряда должен быть 7 А.
Но это условные характеристики, поскольку также дополнительно учитывается количество дополнительных потребителей. Ведь генератор работает не только на зарядку АКБ, но также питает все остальные потребители в машине во время движения и при запущенном двигателе.
Потому следует внимательнее изучить характеристики, чтобы понять, сколько зарядки для аккумулятора обычно выдаёт генератор легкового автомобиля и как проверить те или иные параметры.
Причины отсутствия зарядки АКБ
Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:
- Слабый контакт клемм АКБ;
- Обрыв ремня генератора;
- Перегоревший предохранитель зарядки аккумулятора;
- Вышедшая из строя аккумуляторная батарея;
- Обрыв проводки или её короткое замыкание;
- Вышедший из строя генератор автомобиля.
Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться
Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается
Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.
Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.
Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.
Зарядка АКБ
Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.
Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора
Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог
Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

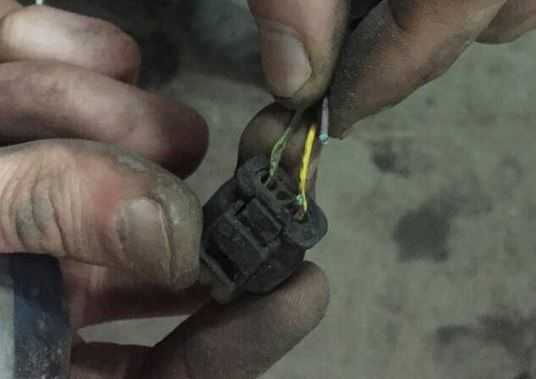

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.
Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.
Регулятор напряжения
Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.
Предохранители
F1 (10 А) — задние противотуманные фонари, лампа их включения на панели. Моторы очистителей фар (включение). Мотор омывателя фар. Если у вас не работают задние противотуманные лампы, проверьте кнопку их включения. При подключении ПТФ обычно ставят предохранитель, который находится прямо на проводе за кнопкой. Проверьте его. Проверьте лампы. ПТФ горят только при включенном ближнем свете, это следует учитывать при поиске причины.
Если не работают очиститель или омыватель фар, смотрите информацию про реле К1, а также проверьте уровень жидкости в бачке омывателя и его насос.
F2 (10 A) — поворотники, их реле-прерыватель и аварийная сигнализация. Лампа включения аварийной сигнализации. См. информацию про реле К2, там описаны основные проблемы и решения.
F3 (7,5 А) — освещение салона.
Лампы индивидуального света. Лампа багажника. Подсветка замка зажигания. Лампа «Check engine». Стоп-сигналы. Маршрутный компьютер, часы.
Если у вас перестали работать стоп-сигналы, проверьте предохранитель, хотя вряд ли дело в нём. В моделях ВАЗ-2114, ВАЗ-2115 задние лампы — это болезнь. Дело в плате, на которой установлены лампы. Решается заменой этой платы на новую, в этом случае неизвестно сколько проработает новая. Самое простое решение — припайка проводов к лампам напрямую, либо замена разъёмов на разъёмы от другой модели ВАЗ, например 2106.
Если дело не в плате, проверьте выключатель стоп-сигналов (лягушку), расположенный у педали тормоза. В ней может быть дело только если не горит ни один из стоп-сигналов, даже на спойлере. Если сигнал на спойлере горит, а остальные не горят, дело скорее всего в плате задних фонарей. Проверьте также фишки, которые подключаются к этой плате и их контакты. Эти разъёмы при выходе из строя нужно заменить, либо подогнуть контакты внутри них.
В модели ВАЗ-2114 две лампы стоп-сигналов, в модели ВАЗ-2115 их четыре. Могут выходить из строя и сами лампы по отдельности, просто вы этого можете не замечать. В некоторых случаях может быть дело в проводке под приборной панелью. Если вы не разбираетесь в электрике, обратитесь в автосервис, в большинстве из них уже давно научились справляться с подобными проблемами и найти неисправность будет для мастера нетрудно.
F4 (20 A) — переносная лампа. Обогрев заднего стекла. См. информацию про реле К7.
Блок в салоне
Он находится в нижней части приборной панели за защитной крышкой.
Обозначение на крышке
Фото — схема
Описание
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилизатор — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электро усилитель рулевого управления — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
За прикуриватель отвечает предохранитель 8 на 20А.
Основной блок
Главный блок предохранителей и реле находится в левой части подкапотного пространства.
Пример расположения
Схема с крышки блока
Фото — схема
Обозначение предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора
Проверка зарядного устройства для автомобильного аккумулятора
В первую очередь следует проверить крепление проводов. Если какое-то из них ослабло или вовсе оборвалось, то нужно просто припаять провод на место. В этом случае ремонт будет прост и дешев. Если проводка на месте и иных дефектов соединений нет (бывает, что некоторые соединительные пластмассовые части оплавляются, в этом случае их следует заменить на новые, либо закрепить элементы другим подручным способом), то переходим к проверке компонентов устройства по отдельности. Проверим напряжение на входе, а именно вдоль провода до места соединения с силовым трансформатором. В случае, если оно непостоянно или отсутствует, мы имеем дело с неисправностью цепи подачи питания. Проверим предохранитель, для того, чтобы он работал, питание должно присутствовать на обоих клеммах. Если на этом участке выявлены недостатки, то устраняем их (меняем предохранитель, либо проводку или вилку).
Проверка силового трансформатора зарядного устройства
Далее производим проверку силового трансформатора. Для этого нужно замерить напряжение на выходных клеммах трансформатора. При отсутствии – заменить на новый, при наличии – проверить галетный выключатель. Галетный переключатель следует диагностировать в разных его положениях, и заменить его в случае отсутствия питания на выходе (при этом обязательно должно быть питание на входе).
Чтобы проверить диодный мост, нужно подать напряжение на зарядное устройство. Если элемент исправен, то ток будет присутствовать как на входе в диодный мост, так и на выходе из него. Если это не так, то проверяется каждый диод моста. Нормальная работа диода характеризуется небольшим сопротивлением с одной стороны и почти бесконечным с другой. Вычисляем неисправные диоды, удаляем их, устанавливаем новые. Кстати сказать, монолитные диодные мосты ремонту не поддаются и меняются целиком. Если предыдущие проверки дефектов в работе зарядного устройства не выявили, то переходим к обследованию амперметра. При подсоединенном приборе к плюсу и минусу напряжение отсутствует, а соединенные между собой клеммы амперметра напряжение на выходе выдают – это верный признак поломки амперметра.
В целом, отремонтировать зарядное устройство и выявить, почему аккумулятор не берет зарядку от зарядного устройства, не так сложно. Но если вы не обладаете хорошими знаниями в электрике и не уверенны в своих силах, то целесообразно будет доверить такую работу специалистам.
Формула для расчета диаметра проволоки предохранителя по мощности электроприбора
Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.
- где
- I nom – номинальный ток защиты предохранителя, А;
- P max – максимальная мощность нагрузки, Вт;
- U – напряжение питающей сети, В.
Но гораздо удобнее воспользоваться готовыми данными из таблиц
Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В
| Максимальная мощность потребления электроприбором, ватт (BA) | 10 | 50 | 100 | 150 | 250 | 500 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 | 6000 | 8000 | 10000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинал стандартного предохранителя, А | 0,1 | 0,25 | 0,5 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 15,0 | 20,0 | 30,0 | 40,0 | 50,0 |
Рассмотрим на примере как выбирать предохранитель.
Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.
Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.
| Мощность электроприбора, ватт (BA) | до 50 | до 75 | до 100 | до 150 | до 200 | до 250 | до 300 | до 400 | до 600 | до 700 |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинал стандартного предохранителя, А | 5,0 | 7,5 | 10,0 | 15,0 | 20,0 | 25,00 | 30,0 | 40,0 | 60,0 | 70,0 |
| Цвет корпуса предохранителя | оранжевый | коричневый | красный | голубой | желтый | прозрачный | зеленый | фиолет | синий | черный |
Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.
Калькулятор для расчета тока предохранителя
Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.
| Онлайн калькулятор для определения тока предохранителя | |
|---|---|
| Максимальная мощность нагрузки, Вт: | |
| Напряжение питающей сети, В: | |
При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.
Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.
Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.
