Ваз 2110: ремонт замка зажигания своими руками

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Замок зажигания ВАЗ 2110, как и замки зажигания на других автомобилях, является одним из ключевых элементов в работе силового агрегата. Без этого узла водитель не сможет включить зажигание и запустить двигатель. И в том случае если возникают проблемы с замком зажигания ВАЗ 2110, вы попросту не сможете тронуться с места. Однако возникновение такой поломки не всегда влечет за собой замену сломавшейся детали.

Видео обзор замка зажигания ВАЗ 2110

https://youtube.com/watch?v=l4Rzm0dQHJg

Вдогонку к представленном обзору предлагаем ознакомиться с номером замка зажигания ВАЗ 2110 по каталогу ВАЗ 2110-3704005 или KZ-881, а также его в розничной сети составляет примерно $ 25

Что делать если замок зажигания ВАЗ 2110 не работает

Чтобы выявить неисправность или найти причины, по которым замок зажимания не работает необходимо снять пластиковый кожух рулевой колонки, чтобы добраться к контактным колодкам, с помощью которых выполняется его подключение к электропроводке автомобиля. После этого, необходимо омметром проверить сопротивление, на контактах устанавливая ключ в положениях 1, 2 и 3. В ходе измерения в этих положениях сопротивление на контактах должно ровняться нулю.

Таблица расположения контактов на колодке замка зажигания ВАЗ 2110

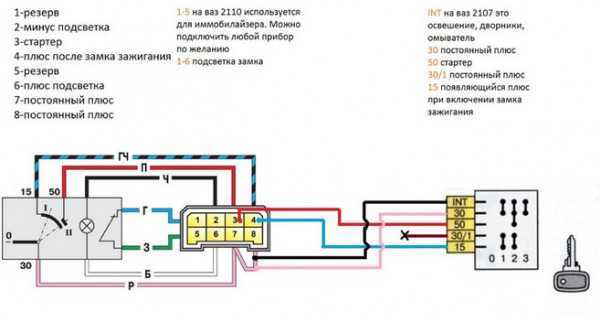

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

Питание +12 вольт для микровыключателя датчика вставленного ключа;
Питание массы (-) во время открывание двери водителя;
Источник +12 вольт, ток поступает на стартер (контакт 50);
Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
Источник +12 вольт. При вставленном ключе на 5 контакт БСК
Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
Питание +12 вольт от аккумуляторной батареи (контакт 30);
Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная пружина в замке зажигания, проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Как разобрать замок зажигания

Как заменит лампу подсветки

Отсоединив разъем, как показано на фото, с помощью небольших плоскогубцев вынимаем патрон с лампой и производим ее замену

Как заменит микровыключатель датчика ключа

С помощью фигурной отвертки откручиваем три винта, вынимаем стержень, после чего отжимаем фиксатор и извлекаем микровыключатель.

Как установить замок зажигания

В принципе установка замка зажигания выполняется в обратной последовательности, однако существует один единственный нюанс. Перед началом установки необходимо вставить ключ и установить его в первое положение. Как вы знаете, в этом положение блокировка рулевого колеса невозможна, соответственно защелка на рулевом валу, которая является блокиратором, свободно должна зайти в специальный разрез в замке зажигания. Только после этого необходимо производить установку замка. Также заранее подготовьте новые болты крепления, так как старые будет невозможно закрутить.

После установки проверьте, блокируется ли руль при вынутом ключе. Если нет произведите регулировку положения замка на рулевой колонке

Замена замка зажигания ВАЗ 2110

Чтобы произвести замену выключателя зажигания новым, вам потребуется сразу приобрести 4 болта со срывными головками. В остальном процедура интуитивно понятна:

Замок устанавливается на рулевой вал и прижимается скобой при помощи болтов.
Для завинчивания болтов потребуется накидной ключ на 10.
Перед установкой важно вставить ключ зажигания в скважину и установить положение «I». Таким образом защелка, блокирующая механизм вала, войдет в корпус замка.
Важно при неполном заворачивании (не до отказа и срыва головок) болтов проверить функциональность механизма блокировки вала

Если блокировка не срабатывает, значит защелка не совпадает с пазом — отрегулируйте механизм надлежавшим образом.
После финишной подгонки деталей нужно затянуть болты до упора, сорвав при этом головки.

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.

Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.

Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.

Осталось только вытащить личинку.

Замена личинки замка багажника выполняется несколько проще.

Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.

Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.

Установку и сборку крышки багажника производим в обратном порядке.

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

любые работы с электричеством требуют обязательного отключения аккумулятора. Первое правило безопасности — снять минусовую клемму с АКБ или же отключить тумблер массы, если таковой есть.

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.
После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.
С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило. Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.

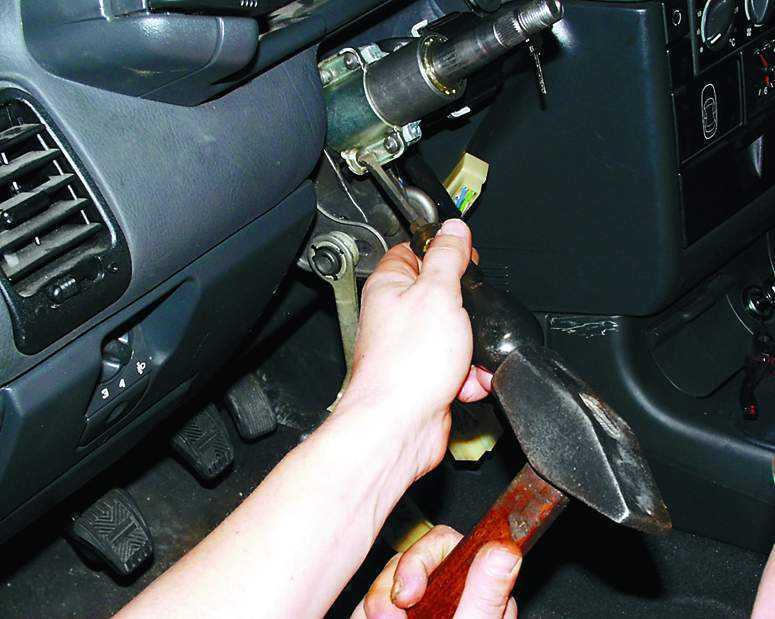

Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.
После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.
Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Независимо от того, ставим мы новый замок или же отремонтированный старый, придётся покупать четыре хитрых болта со срывающимися головками.

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
Накидным ключом или головкой с воротком закручиваем болты до упора.
Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.
После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.
Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

Проверка и замена контактной группы

Когда возникают проблемы с запуском «десятки», сразу менять замок не обязательно — первым делом проверьте контакты разъема. Для этого возьмите фишку и, поворачивая ключ во все 3 положения, «прозвоните» каждую из пар контактов, расположенных в ней, при помощи омметра.

Проверяйте контакты разъема сразу, как возникают проблемы с зажиганием

Соответственно, при замыкании тестер должен показывать нулевое сопротивление — 0 Ом в каждом из положений. Если с контактами возникают проблемы, рекомендуется осмотреть непосредственно контактную группу и в случае необходимости заменить ее.

Замена контактной группы предусматривает произведение следующих действий:

Отсоедините штекер, идущий на лампу подсветки.

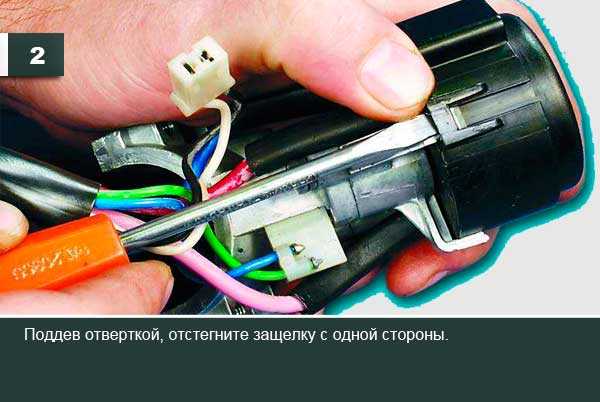

Применяя отвертку, отогните 3 фиксирующие защелки пластмассовой крышки и снимите ее с замка зажигания.
Чтобы получить доступ к контактной группе, отогните еще 2 защелки.
Осмотрите пластину световода на предмет черного налета и прочих отложений. В случае их присутствия придется немного поработать наждачной бумагой мелкой фракции. Если это не даст результата — замените пластину.
Под ней вы обнаружите три контактные пластины, которые часто со временем окисляются, в результате чего «барахлит» контактная группа. Их зачистка производится той же наждачной бумагой. Если коррозия сильно повредила контакты, придется заменить контактную группу, для чего потребуется отпаять провод от каждой из пластин.
Замена личинки замка зажигания

Обычно вопросом замены личинки замка «десятки» автолюбители начинают задаваться в следующих случаях:

была попытка угона автомобиля с механическим повреждением замочной скважины выключателя зажигания;
был утерян либо поврежден ключ зажигания;
наблюдается сильный износ личинки замка, заедание и т.д.

Но замена личинки — дело весьма опасное, ведь присутствует высокий риск того, что полная разборка замка повлечет за собой его неправильную сборку. Кроме того, в продаже новых запчастей отдельно личинку замка вы не встретите, а потому специалисты в таком случае рекомендуют сразу приобретать выключатель в сборе.

Каталожный номер замка зажигания «десятки» — 2110-3704005 или KZ-881. Средняя цена составляет 800-900 руб., отдельно контактной группы — 180-200 руб.

Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Загрузка …

Как снять, установить деталь?

Если ЗЗ не работающий, то ему необходим либо ремонт, либо замена. Замена замка зажигания на ВАЗ 2110 производится только в том случае, если устройство не подлежит восстановлению и ремонту. Во всех других случаях его можно и нужно попытаться отремонтировать.

Итак, для ремонта не забудьте отключить АКБ и выполните следующие действия:

В первую очередь, необходимо открутить винты, на которых фиксируется механизм. Сначала обесточивается бортовая сеть, для этого с аккумулятора необходимо снять клемму «-». После того, как снята пластиковая накладка, отключаются подрулевые переключатели. В этом процессе откручивание болтов — это один из самых сложных шагов. Все потому, что изначально инженеры ВАЗ продумали этот момент для того, чтобы в случае взлома транспортного средства злоумышленник не мог быстро выкрутить узел. Поэтому еще на производстве у винтов срезаются грани, поэтому для демонтажа ЗЗ придется использовать зубило. С помощью зубила нужно только немного отодвинуть со своего места головки, после этого болты можно будет без проблем выкрутить, используя плоскогубцы.
Когда ЗЗ снят, необходимо понять, в чем заключается суть проблемы. Если нужно произвести замену лампочки подсветки, то для начала следует отключить разъем. Используя небольшие пассатижи, извлеките сама патрон с лампой. Просто поменяйте ее на новую и установите обратно.
Если проблема заключается в работе контактной группы, то нужно либо ее отремонтировать, либо заменить. Как показывает практика, ремонт зачастую дает необходимые результаты. Однако стоимость новых элементов для контактной группы зачастую не намного ниже, чем цена на саму группу. Так что для предотвращения возможных проблем в будущем целесообразно плностью поменять группу. Для замены с помощью отвертки необходимо просто отжать фиксаторы и извлечь компонент. Аналогичным образом, только в обратном порядке, осуществляется установка нового в соответствии со схемой замка зажигания.
Если необходимо поменять выключатель контроллера ключа, используя отвертку с крестовым наконечником, нужно выкрутить три болта. Затем из конструкции извлекается стержень, а потом отжимается фиксатор и демонтируется сам выключатель. В завершение нужно только установить новый элемент вместо старого.
Что касается монтажа, то в этом, в целом, нет ничего сложного — все действия необходимо повторить, только в обратном порядке. Но в ходе установки есть один момент, который следует учесть. Перед тем, как начать обратный монтаж, установите ключ в замке в первое положение. В таком положении блокировка руля будет невозможной. Поэтому защелка, расположенная на самом валу и выполняющая функцию блокиратора, должна без проблем зайти в соответствующий разъем на самом ЗЗ. Только после этих действий можно осуществлять монтаж устройства. Кроме того, для монтажа вам потребуются новые финты фиксации ЗЗ, поскольку старые установить будет невозможно. Когда установка завершена, необходимо удостовериться в том, что рулевое колесо будет блокироваться при извлечении ключа. Если этого не происходит, то придется также осуществить регулировку положения ЗЗ на колонке.

Запрос вернул пустой результат.

Этапы проверки работы замка зажигания ВАЗ 2110

При обстоятельствах, когда в автомобиле заедает замок или не происходит запуск в действие стартер, у автолюбителей новичков возникает вопрос, какую неисправность нужно устранить.

Для решения этого вопроса нужно провести ряд манипуляций:

Снять провод с «минусового» зажима аккумулятора.
Снять пластмассовую защиту с руля. Сделать это проще всего с помощью крестовидной отвёртки.
Вытащить разъём замка.
Мультиметром измерять силу тока в проводах при разной диспозиции ключа.
Во время нахождения ключа у маркировки «Выключен» ток присутствует лишь на восьмом и тридцатом контакте.
«Зажигание» приводит в действие фары, повороты и другие вспомогательные механизмы.
«Стартер» направляет ток в устройства связанные с двигателем.
«Блокировка» приводит самопуск в работу.
Для проверки работы подсветки нужно подать ток силой двенадцать вольт на второй и шестой контакты. Если лампа загорится, то все в порядке, в случае отсутствия света произошёл разрыв электрической цепи. К тому же стоит проверить и лампу, возможно её нужно заменить, так как она перегорела.
Замена всех контактов происходит если контакты 50, 30 и 15 неисправны. При проверке этого процесса, если возникают сложности в работе то нужен ремонт замка или же замена гнезда.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
Вентиляторы. Если они работают неправильно, то машина перегревается.

Замена личинки замка

Иногда возникают неприятности, когда ключ плохо проворачивается либо плохо вставляется в замок. Решается проблема заменой личинки, цена которой меньше полной стоимости замка в сборе, вам понадобятся для этого:

Молоток
Плоскогубцы
Зубило
Тонкое сверло и дрель
Отвертка крестовая
Отвертка тонкая часовая
Новая личинка с ключами

Приступаем к замене

Заменить без проблем личинку замка вам поможет наша инструкция:

Выполняем все действия, как и в предыдущей статье, обесточиваем электрическую систему машины, снимаем кожухи с колонки
Приступать к замене личинки замка уже можно сейчас, не снимая сам замок
Для этого надо лишь вытащить боковой штифт, который удерживает ее в замке
Для этого нам и нужна часовая отвертка, выбиваем штифт, постукивая по ней молотком
Когда штифт так просто не вынимается, можно высверлить личинку с помощью дрели и тонкого сверла
Чтобы вынуть замок прежде, чем приступать к замене личинки, тогда сначала отворачиваем болты, которыми крепится выключатель зажигания
Их головки срезаны, так что действуйте молотком и зубилом, а затем плоскогубцами
Затем с рулевой колонки снимается скоба и сам замок зажигания, не забудьте отсоединить электрический разъем
Отворачиваем винт крепления реле, вытаскиваем его из-под панели, потом отсоединяем разъем
Отсоединяем проводок «массы» от реле
Отверткой крестовой открутите винт, и отожмите защелку
Теперь снимаем крышку и группу контактов
Снимаем замок
Вынимаем личинку, как выше описано
Производим замену
Перед постановкой замка зажигания на место, в него необходимо воткнуть ключ и повернуть в позицию «I», для того, чтобы защелка, которая будет блокировать механизм рулевого вала, спряталась в корпусе замка
Устанавливаем замок зажигания на рулевую колонку вместе со скобой крепления и закручиваем новые болты, имеющие отрывные головки ключом «10» Извлекаем ключ и проверяем работу механизма блокирующего рулевой вал
Если фиксации вала не произошло, тогда необходимо отрегулировать расположение замка зажигания относительно рулевой колонки, чтобы защелка замка точно входила в паз рулевого вала
Затем затягиваем отрывные болты, пока не отломаются отрывные головки

Проблемы с модулем зажигания

Модуль зажигания является электронным аналогом трамблера(см.Устройство трамблера ваз: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания) и катушки зажигания. Неисправный модуль может подвести в неподходящий момент, по знаменитому закону подлости. Его проверка и выявление неисправностей займут не более часа, зато позволит вовремя определить приближение серьезных проблем.

Модуль зажигания ваз2110

Итак:

Основной признак неисправности модуля проявляется в отсутствии искры в одном либо сразу нескольких цилиндрах
При этом двигатель троит, либо не запускается вообще
Второе распространенное явление — сбой во времени цикла зажигания, из-за которого невозможно согласованное взаимодействие поршневой и газораспределительной системы с модулем
Существует несколько методов выявления неисправности модуля

Как снять замок зажигания на ВАЗ-2110, если он заблокирован?

Если произошла блокировка устройства, то процедуру замены можно выполнить путем демонтажа специальной бирки:

Производится откручивание всех элементов и отсоединение колодки от выключателя.
Слева от устройства располагается фиксатор, на него надо нажать.
Замок извлекается. Полностью демонтировать его не получится, поэтому он вытаскивается настолько, насколько это возможно.
С правой стороны от корпуса устройства располагается специальная бирка. Под ней указано, что замок изготовлен в России, также здесь имеется его номер.
Справа от бирки производится установка отвертки. Это делается так, чтобы устройство повисло. Затем берется ударная отвертка либо зубило. Пломба, установленная около выключательного приспособления, демонтируется, для этого ее надо выбить.
Затем с помощью отвертки необходимо установить обратно блокиратор руля. Замок демонтируется и меняется на новый.

Инструкция по снятию элемента

Для разборки необходимо подготовить нехитрый набор инструментов:

головка размером 10 мм и вороток с трещоткой;
отвёртка крестообразная;
узкое зубило (ширина 5—8 мм);
молоток;
круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

«Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.
На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
Соедините эти клеммы любым проводником, после чего включится зажигание.
Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.
