Лада гранта постоянно работает вентилятор охлаждения

Дополнительные рекомендации

При желании, можно установить дополнительную кнопку, которая будет принудительно запускать и отключать вентилятор.

Схема вентилятора ваз 2114 с кнопкой

Для того, чтобы это сделать, потребуется:

приобрести кнопку (или тумблер) и смонтировать ее в любое удобное место (можно даже под капотом);
произвести ответвление от провода, идущего с плюса АКБ к реле вентилятора, припаяв к нему еще один провод;
подключить этот провод к первому контакту кнопки;
соединить второй контакт кнопки с ножкой реле, от которой отходит «плюсовой» провод на вентилятор.

Благодаря такой несложной схеме, управлять работой вентилятора можно будет вручную.

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

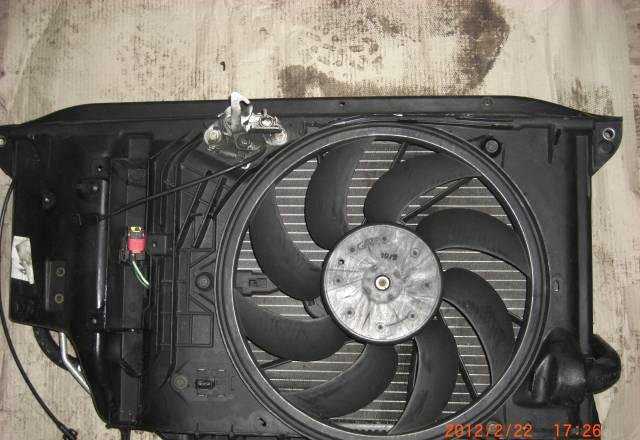

Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Советы для автомобилистов

Такая неисправность, особенно в летнее время, может создать немало проблем водителю. Из-за перегрева охлаждающей жидкости можно вывести из строя силовой агрегат машины. Для продолжения дальнейшего движения необходимо некоторое время ожидать её охлаждения, что приводит к длительным задержкам, опозданиям и другим осложнениям. Во многих случаях неисправности можно устранить самостоятельно, для этого несколько полезных советов.

Признаки неисправностей

Основным показателем появления такой неполадки является неуклонное движение стрелки указателя температуры вправо в зону красного сектора. Это может произойти по многим причинам, но сегодня рассмотрим только одну, когда не включается вентилятор системы охлаждения. При появлении такого признака следует остановить движение и попытаться выяснить, почему не вращается вентилятор.

Включение этого устройства происходит после срабатывания температурного датчика, который установлен в районе термостата (туда же подходит толстая трубка от основного радиатора). Принцип его работы заключается в том, что при достижении температуры охлаждающей жидкости равной 101 градус, замыкаются его контакты и подаётся напряжение питания на электродвигатель вентилятора. Проверить электродвигатель можно довольно просто, для этого при включенном зажигании следует замкнуть контакты проводов на разъёме этого датчика. Если лопасти начинают вращаться, электродвигатель исправен.

На что ещё обращают внимание

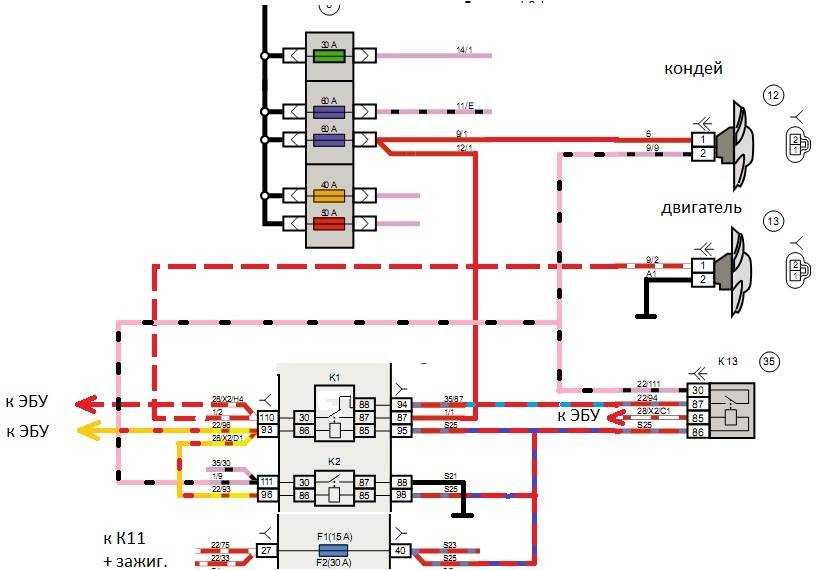

Кроме датчика работой электродвигателей вентиляторов управляет электромагнитное реле К1. Его цепи питания защищает плавкий предохранитель F1, который рассчитан на ток 15 Ампер. Их можно отыскать в монтажном блоке, в нижней его части. Исправность предохранителей можно проверить автомобильным тестером или заменить заведомо исправными. Реле также можно проверить установкой другого, но при этом контакты температурного датчика должны быть замкнутыми, в таком случае при включении зажигания будет вращение лопастей.

Также обращают пристальное внимание на состояние контактов разъёмов и ножек реле. Их окисление приводит к потере проводимости и невозможности подачи питания на моторы вентиляторов. Исправность температурного датчика можно проверить при помощи термометра, он должен измерять температуру жидкости более 100С

Его следует установить в расширительный бачок и нагреть охлаждающую жидкость. При температуре 101 градус происходит включение, а при 97 градусов отключение электродвигателя вентилятора

Исправность температурного датчика можно проверить при помощи термометра, он должен измерять температуру жидкости более 100С. Его следует установить в расширительный бачок и нагреть охлаждающую жидкость. При температуре 101 градус происходит включение, а при 97 градусов отключение электродвигателя вентилятора.

Признаки и причины неисправностей СОД Гранты

В системе охлаждения участвует не так много элементов, а потому список неисправностей небольшой. Признаки неполадок СОД:

Двигатель перегревается. Так как на Ладе Гранте в угоду удешевления был убран показатель температуры охлаждающей жидкости, то отследить рост температуры водитель сможет только после достижения критической отметки. В этом случае на панели приборов загорится сигнальный индикатор. На перегрев указывает постоянная работа электровентилятора. Другая причина – выход из строя датчика температуры, передающего на ЭБУ завышенные показатели. Систематический перегрев двигателя можно определить и по белому нагару на свечах зажигания.
Двигатель не может нагреться или прогревается долго. В этом случае печка будет дуть прохладным воздухом, патрубок радиатора снизу будет теплым, но не по мере прогрева мотора, а практически сразу после запуска. Виноват в этом неисправный термостат. Если двигатель находится в постоянном режиме недостаточного прогрева, эксплуатация в течение длительного времени запрещена, так как его нельзя подвергать нагрузкам.
Утечка антифриза. Определить проблему можно при осмотре элементов СОД. На горячем двигателе можно увидеть испарения от антифриза, под мотором также будут наблюдаться следы ОЖ. Наиболее опасна внутренняя утечка, когда антифриз попадает в камеры сгорания. Визуально на двигателе нет потёков, но уровень охлаждающей жидкости в бачке все равно снижается.

Еще один характерный признак неполадок СОД – это повышение уровня масла и белый дым из выхлопной трубы. Данная ситуация опасна полным выходом из строя ДВС, так как попадание антифриза в цилиндры лишает элементы системы смазки.

Потребуется ремонт двигателя, так как проблема связана с пробитой прокладкой головки блока цилиндров, нарушением целостности водяной рубашки или трещины на блоке.

Наиболее частые причины следующие:

естественный износ деталей;
повреждения механического характера;
нарушение владельцем требований эксплуатации двигателя.

Использование некачественного антифриза, смешивание разных типов ОЖ, установка деталей низкого качества тоже являются причинами неисправностей элементов системы охлаждения силовой установки. К поломкам приводит ремонт, проведенный без соответствующих знаний, навыков и опыта. Проблемы СОД требуют скорейшего решения, так как влияют на ресурс силовой установки.

Не менее опасны и скрытые неполадки, например, детонация двигателя, вызванная перегревом. Забитые соты радиатора препятствуют нормальному охлаждению, и температура антифриза не успевает снизиться, вызывая перегрев двигателя. В камерах сгорания детонирует топливо, прокладка ГБЦ прогорает, нарушается плоскость головки блока, мотор впоследствии «клинит» – возникает необходимость капитального ремонта или замены. Система охлаждения требует постоянного контроля – нужно следить за уровнем антифриза в расширительном бачке и периодически менять рабочую жидкость.

Неисправность помпы характеризуется потёками охлаждающей жидкости в месте установки насоса, нарушением или прекращением циркуляции антифриза по системе. При этом наблюдается перегрев мотора, но ещё более опасно заклинивание подшипника помпы, так как на Гранте это приводит к обрыву ремня ГРМ и повреждению клапанов. Потребуется ремонт двигателя. Неисправности электровентилятора в большинстве случаев связаны с нарушением в электроцепи, неполадками термореле и электродвигателя. Отсутствие принудительного охлаждения мотора вентилятором приводит к перегреву.

Самая неприятная для автовладельцев неисправность – повреждение прокладки головки блока цилиндров или дефект поверхности головки в месте соприкосновения с блоком цилиндров. Реже встречаются трещины ГБЦ и БЦ. Это приводит к утечке охлаждающей жидкости в масляный картер. Герметичность системы охлаждения нарушается и при проблемах с соединительными патрубками – трещинах, засорах и неплотном соединении.

К поломкам СОД можно отнести и неисправности электроники. В случае Гранты это неполадки сигнальной лампочки, предупреждающей о перегреве, и выход из строя датчика температуры двигателя. В результате электровентилятор не включается в нужный момент, и температура двигателя превышает критические показатели – происходит перегрев.

Признаки неисправности вентилятора охлаждения Лада Гранта

Стрелка температуры не останавливаясь, движется к красной зоне, конечно, это происходит и по другим причинам, но сегодня мы рассматриваем вентилятор охлаждения.

Если появился признак перегревающегося автомобиля нужно остановить движение и постараться выяснить причину данной неприятности. Вентилятор охлаждения на Гранте включается после того как даст сигнал температурный датчик, который находится около термостата.

Работает датчик очень просто, при достижении температуры 101 градус контакты замыкаются и вентилятор включается.

Электродвигатель вентилятора охлаждения можно проверить путём замыкания контактов проводов на разъёме датчика охлаждения. Зажигание должно быть включено. Если вентилятор заработает, значит, двигатель охлаждения исправен, и нужно искать в других местах.

Следующее что нужно проверить это реле K1 и предохранитель F1 (15А).

Проверить можно путём установки исправных реле и предохранителя. И в случае необходимости заменить на новые. Пристально нужно рассмотреть реле вентилятора, так как часто у данного элемента окисляются контакты и ножки. Что приводит к отказу вентилятора охлаждения. Ну, вот и всё на этом мы рассмотрели основные причины, почему не работает вентилятор охлаждения на автомобиле Lada Granta.

15 ноября 2021 3891

Когда целесообразен ремонт своими руками и в сервисе

Если на вашем авто возникли неполадки в работе электровентилятора системы охлаждения, устранить неисправность можно в последовательности, описанной выше. Практически любой ремонт может быть выполнен своими руками. Поскольку основные проблемы сводятся к неисправным датчикам, то заменить их не составит особого труда. Достаточно демонтировать неисправную деталь и на её место установить новую. Если же проблема кроется в плохих контактах, то их можно зачистить или в крайнем случае заменить разъёмы. Если вы не уверены в своих силах, то во избежание новых неполадок лучше обратиться в сервис.

Видео: решение проблемы постоянно работающего вентилятора

Чтобы определиться, стоит ли заниматься самостоятельным ремонтом в случае появления проблем с вентилятором охлаждения или обратиться за посторонней помощью, можно ознакомиться с примерными ценами на ту или иную операцию.

Таблица: стоимость ремонта системы охлаждения своими руками и в сервисе

Наименование	Примерная стоимость, руб.
Самостоятельно	В сервисе
Замена датчика вентилятора	от 150	от 500
Проверка течи ОЖ	бесплатно	от 500
Проверка уровня ОЖ	бесплатно	от 500
Замена вентилятора охлаждения	от 500	500–1000
Мелкий ремонт проводки	бесплатно	200–500
Чистка радиаторов	бесплатно	От 800
Замена термостата	от 350	От 800

Постоянное вращение вентилятора системы охлаждения на холодном двигателе не является нормой. Поэтому следует разобраться с возникшей неисправностью, найти и устранить причину её возникновения, чтобы исключить быстрый износ устройства. Диагностика заключается в проверке уровня ОЖ, а также элементов, отвечающих за работу электровентилятора, что под силу сделать каждому автовладельцу.

Замена термостата

Лада Гранта выпускается с двумя видами моторов: один из них 8-клапанный, другой – 16-клапанный. Место расположения термостата на этих силовых установках несколько отличается, а значит, и замена осуществляется с определенными отличиями.

Для замены термостата на восьмиклапанном моторе потребуется небольшой набор инструментов: торцевые ключи, отвёртки, ключ Torex и ёмкость для слива ОЖ.

Процедура замены несложная, для этого следует выполнить ряд действий:

Установить машину на ровную площадку и с помощью домкрата вывесить переднюю часть.
Открутив болты крепления защиты двигателя, демонтировать её.
Под пробку для слива ОЖ с радиатора подставить подходящую ёмкость.
Открутить крышку с горловины расширительного бачка.
Открутив сливную пробку, дождаться пока жидкость сольётся.
Ослабить хомут патрубка термостата сзади и отсоединить шланг.
Ослабить хомут переднего патрубка термостата и отсоединить его.
Провод «массы» закреплён гайкой на шпильке термостата – следует открутить ее и отсоединить провод.
Открутить обе гайки, с помощью которых крепится на шпильках термостат, и снять его.
Убрать уплотнительное кольцо и, открутив три гайки, демонтировать крышку термостата.
Отжать и повернуть пластину-фиксатор, сняв крышку.
Демонтировать пружину с клапанным механизмом.

Установка нового термостата проводится в обратной последовательности. Если шланги меняться не будут, то для предотвращения возможной утечки антифриза рекомендуется смазать их изнутри небольшим количеством герметика перед установкой.

После монтажа термостата все патрубки затягиваются новыми хомутами, в расширительный бачок заливается охлаждающая жидкость.

Затем нужно запустить двигатель и проверить работу системы охлаждения, при необходимости удалить воздушную пробку. Для замены термостата на моторе с 16-ю клапанами используется тот же набор инструментов, действия для 8-клапанного мотора повторяются с 1 по 6, далее процесс выглядит следующим образом:

Отсоединить все патрубки, по которым к термостату подводится охлаждающая жидкость, ослабив хомуты.
Открутить крепёжные болты и демонтировать с посадочного места крышку термостата.
Убрать уплотнительное кольцо, нажатием повернуть фиксирующую пластину и извлечь пружину с клапанным механизмом.

Монтаж нового термостата осуществляется в обратном порядке. Подсоединяются все шланги, заливается антифриз в систему, запускается двигатель, и при необходимости удаляется воздушная пробка, после чего в бачок доливается антифриз до отметки между минимумом и максимумом.

На рынке автомобильных запчастей много подделок и деталей низкого качества, поэтому перед установкой желательно проверить термостат. Для этого нужно нагреть в ёмкости воду до температуры близкой к кипению и поместить туда термостат, если клапан начнёт приоткрываться, значит, прибор исправен.

Замена термостата может быть проведена своими руками в условиях обычного гаража. Сложностей никаких нет, а потратиться придется на новую деталь, патрубки, если меняются, и охлаждающую жидкость. Для экономии времени можно обратиться в любой автосервис, где в течение 20-30 минут мастера поменяют термостат за 200-300 рублей.

Лада гранта постоянно работает вентилятор охлаждения

Элемент выполняет функцию термостата, но главным его предназначением является защита силового узла транспортного средства от излишнего разогрева. Когда прогрев достигает определенного уровня, нужно передать сигнал к ЭБУ для включения вентилирующего устройства.

Каким образом работает эта система? Охлаждающей жидкости передается значительный объем вырабатываемой энергии. В ходе этого постепенный ее прогрев становится неизбежен. Жидкость существенно нагревается, после достижения t ° критической для состояния двигателя, термоэлементом подается команда электронному блоку автотранспорта.

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Где находятся предохранители Лада Гранта

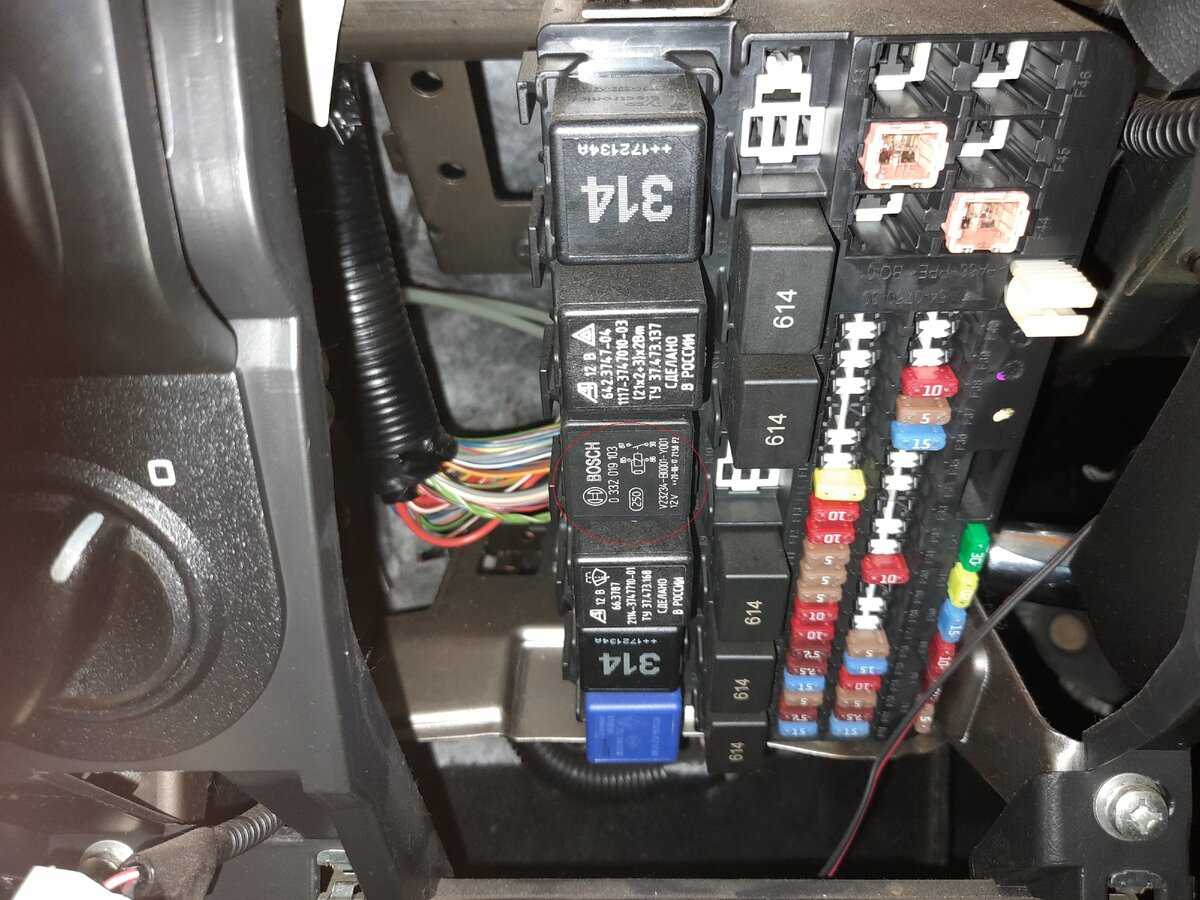

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Что в итоге

Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.

Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.

Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.
