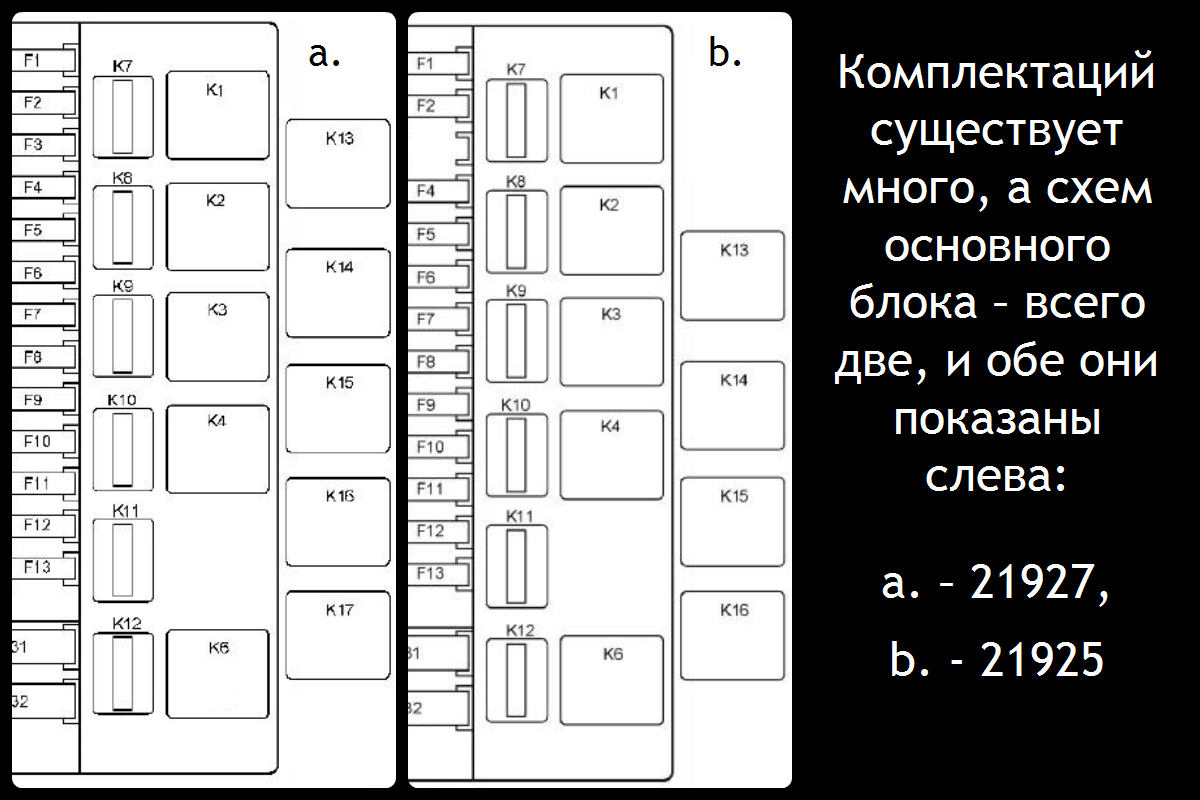

Схема предохранителей и реле лада калина 1-го поколения

Тактико-технические характеристики автомобиля ВАЗ 2115

Уровень выброса выхлопных газов данной модели строго отвечает отечественным требованиям и европейским экологическим стандартам ЕВРО-3 (Euro III), а надежные силовые агрегаты автомобиля никогда не подведут в пути своего владельца.

На автомобиле ВАЗ-2115 установлена пятиступенчатая коробка передач, объединенную с дифференциалом и главной передачей.

Пятиступенчатая коробка передач сконструирована на базе ранее устанавливаемой на автомобили семейства «Спутник» четырехступенчатой коробки.

Основное отличие пятиступенчатой коробки — в дополнительно введенной пятой передаче, шестерни которой установлены в увеличенной по размеру задней крышке.

P.S. Во время вождения коробка передач не вызывает затруднений, передачи включаються мягко(кроме пятой), без рывков автомобиля, но на высоких скоростях(более 120 км/ч.) при переключении с четвёртой на пятую передачу возникают сложности, это чревато переводом внимания с дороги на рычаг и возникает опасность потери управления(поверьте моему опыту)

Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.

Исключение составляют:

1.цепь зарядки АКБ;

2.цепь зажигания;

3.цепь питания стартера и генератора.

Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.

На «Пятнашке» установлен стартер типа 5712.3708 – это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

В корпусе статора закреплены четыре постоянных магнита. Вал якоря вращается в двух металлокерамических вкладышах установленных в крышке и опоре. Вращение от вала якоря передается валу привода через планетарный редуктор. Планетарные шестерни вращаются на игольчатых подшипниках. Передний конец вала привода вращается в металлокерамической втулке, запрессованной в картер сцепления.

При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается.

На Пятнадцатой модели также устанавливаються двигатели с системой распределенного впрыска топлива, т.е. топливо впрыскивается четырьмя форсунками (по одной форсунке на цилиндр) во впускную трубу, на впускные клапаны. Здесь топливо испаряется, перемешивается с воздухом и в виде горючей смеси поступает в цилиндры двигателя. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.

Так работают ли светодиодные лампы в обычных фарах? Мнение специалистов журнала «За рулем»

Чтобы не прибегать к мнению только одного иностранного эксперта, приведем доводы отечественных специалистов из журнала «За рулем». В крайне показательной и очень интересной обзорной статье-эксперименте «Светодиоды вместо галогенок в штатных фарах: полный провал!» экспертами были описаны результаты испытаний пяти моделей светодиодов.

Эксперимент состоял из нескольких испытаний. Кратко дадим их описание и результаты (подробнее о тесте читайте на «За рулем», перейдя по ссылке выше).

1. Реглоскоп (прибор, знакомый всем по прохождению ТО) — проверяет светораспределение: три LED-лампы из пяти провалили тест;

2. Второе, заключительно практическое испытание проводили на соответствие требований Правил ЕЭК ООН № 112–00 в отношении ближнего света. То есть по ГОСТу или Национальному стандарту РФ, предписывающему единообразие для работы автомобильных фар. Результат удивил даже видавших виды тестировщиков: ТЕСТ ПРОВАЛИЛИ ВСЕ ЛАМПЫ! Даже самые дорогие.

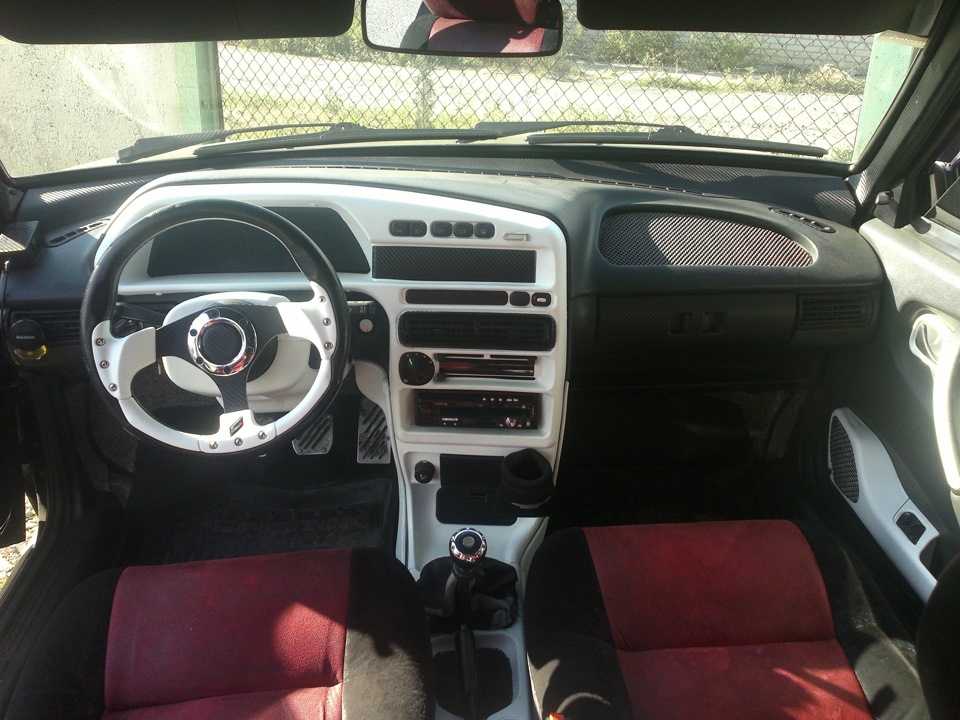

Тюнинг салона

Наконец, еще один вариант модернизации или улучшения внешнего вида ВАЗ-2115 изнутри – это тюнинг салона. В этом случае главным вектором является фантазия владельца и возможности станции технического обслуживания или другой организации. На фото представлен примерный вариант подобных изменений.

Уменьшение звуков

В процессе эксплуатации автомобиль издает множество звуков (особенно, если речь идет о производстве АвтоВАЗа), и не всегда водителю и пассажирам из-за них комфортно находиться в салоне. Благодаря так называемому обесшумливанию можно уменьшить количество поступающих в салон звуков или вовсе их удалить. При этом выполнить подобное улучшение может и сам владелец авто, если отнесется к работе с ответственностью и сделает все аккуратно. Один из способов улучшения звукоизоляции – это замена обивки сидений и обшивок дверей.

Тюнинг кресел

Изменить кресла – это не только отремонтировать или перетянуть их, но также и расширить их функционал. Например, некоторые владельцы ВАЗ-2115 просят организовать подогрев сидений или встроить в них акустические колонки.

Тюнинг панели

Приборная панель – место, к которому прикован взгляд водителя на протяжении всего процесса езды. В качестве тюнинга можно использовать:

встроенную подсветку;
индивидуальные шкалы;
дополнительные датчики;
приборы контроля на панели приборов.

При этом, что касается подсветки, то ее цвет можно выбрать на свой вкус. В таблице представлена средняя цена на основные виды тюнинга ВАЗ-2115.

Вид тюнинга	Стоимость, в рублях
Тюнинг бампера	4000
Тюнинг салона	20000-30000
Технический тюнинг	25000-35000

В зависимости от услуг компании, занимающейся тюнингом, цены могут меняться. В результате следует сказать, что тюнинг ВАЗ-2115 может быть абсолютно любым. Все зависит от того, что именно хочет поменять автовладелец и что может предложить ему компания, в которую он обратился.

Источники

Схема подключения датчиков к ЭБУ

Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:

ЭБУ M74: модуль с разными прошивками подходит для разных ДВС

Назначение клемм секции «1» приводится дальше:

Современные моторы оснащены таким полезным элементом бортовой системы управления как датчик фаз. Он располагается на левом боку головки двигателя Лада Калина 16 клапанов и призван определять в заданный момент угол поворота распредвала. Информация с датчика направляется в ЭБУ, где осуществляется его обработка, после чего контроллер выполняет управляющие или корректирующие действия. Без присутствия такого датчика достичь исправной работы движка в Лада Калина 16 клапанов практически невозможно, ведь не будут верно откорректированы фазы газораспределения.

После получения информации от датчика управляющая функция ЭБУ сводится к установке правильного момента зажигания и своевременной подаче требуемого объема топлива к каждому цилиндру индивидуально в Лада Калина 16 клапанов. Весь этот функционал и обеспечивает ровную, устойчивую работу мотора на различных оборотах и при использовании топлива с разным качеством.

Исправление поломок

После диагностической процедуры, и определения, почему ВАЗ Калина 8 клапанов капризничает, необходимо полностью проверить всю магистраль агрегата, на который указывает расшифровка индекса. Делать это требуется путем прозвонки магистрали и замены блоков на заведомо исправные.
Дополнительно следует учитывать специфику эксплуатации – от постоянной тряски по разбитым дорогам, штатные клеммы могут разбалтываться, что провоцирует нарушение контакта. В таком случае компьютер также покажет присутствие неисправности. Дабы предотвратить подобное, опытные мастера рекомендуют обрабатывать разъемы специальными пропитками, отталкивающими воду и вовремя выполнять профилактику.

Перетяжка салона автомобиля

можно существенно изменить дизайн салона автомобиля, применив другой материал для отделки панелей. Этот вид работы называется транспортировкой. Он позволяет заменить старую ткань на новую.

Какова будет окончательная стоимость такого обзора – все зависит от предпочтений и выбора заказчика. Есть несколько материалов, которыми можно покрыть салон автомобиля. К особенностям рассматриваемой работы можно отнести следующие моменты:

самостоятельно выполнить качественную перетяжку достаточно сложно. Для этого нужно иметь определенные навыки и оборудование. Желательно доверить работу настоящим профессионалам, специализирующимся на предоставлении подобных услуг. Только в этом случае можно быть уверенным, что результат оправдает желание.
Если делать тюнинг, то он качественный. Советуем отказаться от искусственных материалов, которые долго не прослужат. Пример использования искусственного материала – ваш старый салон. При этом такое состояние новая ткань достигнет буквально за пару лет. Если вы воспользуетесь заменителем, то это будет дорого. Недорогие материалы чувствительны к ультрафиолетовому излучению, быстро изнашиваются, а пролитый кофе невозможно удалить.
Обращаясь к компании, выполняющей такие работы, можно рассчитывать на то, что специалисты проконсультируют по выбору материала. При этом следует учитывать, что не стоит останавливаться на очень ярких материалах, привлекающих много внимания. Интерьер должен быть нейтральным, так как только в этом случае можно снизить утомляемость глаз во время длительного путешествия.

Как уже отмечалось ранее, конечный результат больше зависит от качества проделанной работы.

Если транспортировка не будет сделана качественно даже при использовании хорошего материала, работа будет напрасной. Поэтому не стоит экономить на профессиональном выполнении работы.

Штатная сигнализация Лада Калина

Лада Калина – это целый ряд российских автомобилей, которые производятся компанией “АвтоВАЗ” с 18 ноября 2004 года. Семейство Калина является одним из лидеров российской автомобильной промышленности. Лада Калина – автомобили с позитивными техническими и ходовыми показателями, отличительной особенностью которых является стильный дизайн.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Это настоящая находка для автолюбителей, ценящих оригинальный внешний вид, комфортное передвижение и высокое качество салона

Это настоящая находка для автолюбителей, ценящих оригинальный внешний вид, комфортное передвижение и высокое качество салона

Наказание за установку светодиодов в фары в России в 2020 году

Также не стоит забывать и о таком минусе, как законодательные ограничения на установку подобных диодных ламп в фары, предназначенные для галогенок (или самовольная установка фар в автомобили, у которых на аналогичные модели также устанавливаются и светодиоды).

фото: autoevolution.com

В этом случае имеет место быть нарушение пункта 3.1 перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств:

Если говорить кратко, в 2020 году, после опубликованного постановления Пленума Верховного Суда РФ № 20 от 25 июня 2019 года , в большинстве случаев наказание для водителя, использующего светодиоды в фарах, — это штраф в 500 рублей. Лишение прав накладывается лишь в том случае, если установлены лампочки, у которых одновременно не соответствуют требованиям и цвет огней, и режим работы.

Что появилось нового и что осталось от предшественников

ВАЗ 2115 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки

Если сравнивать внешний вид ВАЗ 2115 и ВАЗ 21099 то сразу же можно заметить, что обновленная модель отличается по многим параметрам. Дизайн автомобиля стал более интересным, он полностью соответствует современным требованиям и основным тенденциям автомобилестроения. Автомобиль приобрел обтекаемую форму и плавные линии, изменились передняя и задняя части машины. Форма капота стала более выпуклой, а передние фары и крылья автомобиля подчеркивают обновленный дизайн. Крыша и двери остались такие же, как и у прародителя данной модели – ВАЗ 21099. Задний и передний бамперы покрашены в цвет кузова. Создан дополнительный «стоп» — сигнал на спойлере багажника в модели ВАЗ 2115. Объем багажного отделения стал значительно больше, за счет изменения формы крышки багажника, которая открывает проем до самого бампера.

Кроме этого появились новые элементы: молдингина дверях, одной расцветки с кузовом, и обтекатели на порогах. Обновления очевидны и в светотехнике модели ВАЗ 2115, одно из которых – противотуманные фары. Такие перемены наверняка оценят даже самые требовательные автомобилисты. Проведенные усовершенствования положительным образом повлияли на популярность модели ВАЗ 2115. Автомобиль полностью соответствует всем критериям и веяниям современной автомоды. Специалисты отмечают, что обновление дизайна способствовало и улучшению аэродинамических показателей движения автомобиля ВАЗ 2115.

Сигнализация «Лады-Калина», часть вторая. Пароль!

Что делать автомобилисту, у которого противоугонка неожиданно отказала — в определении причин он путается, а помощи ждать долго либо не от кого?

На этот случай есть резерв. Разработчики предусмотрели возможность пуска двигателя без считывания кодового ключа: нужно сообщить контроллеру некий пароль. На «Калине» его задают, нажимая на педаль газа. Алгоритм записан в энергонезависимую память контроллера. Конечно, изначально этот пароль не активирован: если зажигание включено, а мотор не работает, то на панели приборов, не мигая, горит символ «Проверь двигатель». Если же пароль активирован, то через минуту после включения зажигания символ погаснет: вводи, мол, нужные цифры — и запускай.

Процедура записи пароля похожа на обучение АПС.

1. Вставив обучающий ключ в замок, включаем и выключаем зажигание, затем вынимаем: 6 секунд мигает индикатор АПС — за это время нужно успеть…

2. …включить зажигание рабочим ключом. Звучат три сигнала зуммера, затем еще два — выключаем зажигание и вынимаем ключ. Снова мигает индикатор 6 секунд — нужно успеть…

3. …включить зажигание обучающим ключом… Три сигнала, затем два — выключаем зажигание, но ключ не вынимаем. Вскоре прозвучит один сигнал — и индикатор замигает чаще.

4. Включаем зажигание — вспыхнул символ «Проверь двигатель». Примерно через минуту погаснет — пора вводить пароль. Он должен состоять из шести цифр. Пределы — 111111 и 999999. Выбирайте на свой вкус. Для этого…

5. Нажать на педаль газа до упора. Загорится лампа «Проверь двигатель». Удерживать не более 3 с, отпустить — лампа погаснет.

6. Вводим цифры кода. Допустим, первой будет «3». Для этого трижды делаем следующее: нажимаем на педаль — горит «Проверь двигатель», тут же (держать не дольше 3 с!) отпускаем педаль, лампа гаснет — вот так три единицы тройки мы ввели. В четвертый раз, нажав на педаль, удерживаем ее около 5 с, пока лампа сама не погаснет — вот теперь первая цифра кода («3») записана в память контроллера. Дело за другими пятью цифрами.

Причины

Если на Лада Калина троит двигатель, и к тому же горит Чек — это означает, что один из элементов нарушает всю работу мотора. Чтобы определить причины автомобилист должен иметь некоторые конструктивные познания, а также устройство и принцип работы двигателя внутреннего сгорания инжекторного типа.

Если троит двигатель Калина, то причину стоит искать в образовании воздушно-топливной смеси, а может отсутствовать и искра в одном из цилиндров. Также, причиной, вызвавшей троение, может стать неисправная электроника. Итак, рассмотрим, в каких узлах необходимо искать причины:

Горючее низкого качества.
Топливные элементы: насос, фильтр, форсунки.
Искрообразователь: свечи зажигания или высоковольтные провода.
Подача воздуха: фильтр и дроссель.
Механика мотора: клапаны, поршни и другие.
Электроника: датчики и блок управления.

Читать дальше: Как указать координаты в яндекс картах

Лада Калина Универсал Громкий вагон › Бортжурнал › №74 Поставил заводской пыльник (защиту картера).

Здравствуйте мои Дорогие подписчики:) Извиняйте что тут долго не писал. У меня начались экзамены сдал 2, осталось еще столько же) И еще в деревне сеновал) каждый день на моей Оке сено таскаем, спасибо отцу, он помогает)Короче, по делу)После покупки автомобиля я купил сразу же защиту картера, скажу что после него дорожный просвет на 4 см снизилась.(Так вот.(Это после покупки Калины) Устанавливаю я его, а крепления не лезут… Оказывается мешает пыльник. Убрал заводской, поставил купленный!.. Езжу так… Зимой хорошо, а вот в после дождя летом или осенью, все под капотом становиться грязным… Хотел сам что-то замутить, но перехотел, да и поленился:D Вот.Уже давным давно смотрю на драйве записи моих «друзей» калинаводов) увидел как они переделывают

пыльник и ставят, и плюс еще и купленный туда можно поставить! Задумался, и сегодня это сделал…С начало сделал себе, то есть машине подъемник, чтоб удобнее было все это делать… И принялся за работу.Дальше писать устал. Буду кидать фотки)

заехал на горочку:)

вот пыльник

режем его вот так)

откручиваем купленную защиту, и ставим отрезанный пыльник

на месте

и опять же установили эту защиту)

Проделал отличную работу и помыл машину, очень хорошо помыл:) Но это уже другая история. Об этом в следующем записи бж:)

Цена вопроса: 0 ₽
Пробег: 9229 км

Что появилось нового и что осталось от предшественников

Как и почему “глючит” иммобилайзер

На этой теме остановимся немного подробней. Все дело в том, что контроллер ЭБУ на данной модели находится под радиатором отеплителя. В моделях второго поколения контроллер перенесли.

Первым делом, при воздействии жидкости выгорает выходной ключ. Чип можно перепаять, но после таких ремонтов проблемы уйдут буквально на два месяца, а затем снова появятся. Потребуется замена радиатора печки. Если эта проблема есть, то специалисты рекомендуют устанавливать новый контроллер между перегородкой моторного отсека и печкой.

Теперь об имобилайзере – в автомобилях «Калина» производитель устанавливает иммобилайзеры АПС-6. В очень редких случаях эти устройства выходят их строя сами по себе. Зачастую, проблема скрывается в проводке или в пульте управления. Корпус брелока скрепляется одним саморезом – винт бывает перезатянут, либо недозатянут. На микросхеме дистанционного устройства появляется трещина между контактами транспондера. В этом случае, если “Калина” не заводится, поможет только запасной или обучающий ключ, либо замена ПДУ.

Почему нет искры на калине

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Возможные неисправности

У приборной панели возможны следующие неисправности:

Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
При полном баке стрелка уровня топлива падает в нулевое положение.
Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
Индикатор резерва топлива не тухнет.
Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Комплектации и цены

Комплектация Лада-2114 не будет очень богатой. Тем не менее, машина практичная, необычная и имеет целый перечень необходимых функций. Автомобиль обладает:

Климат-контролем;
Сидением с обилием настроек;
Рулем, который можно настраивает и по вылету, и по вертикальной плоскости;
Приборной панелью с датчиками оборотов двигателя и скоростного режима;
Бортовым компьютером;
Центральной консолью с обилием кнопок;
Антиблокировочной системой;
Функцией подогрева передних сидений.

Приобрести новый автомобиль ВАЗ 2114 уже нельзя, так как производство такой модели было остановлено. Но на рынке подержанных машин можно купить довольно неплохой вариант. Цена может колебаться в зависимости от года выпуска, комплектации и общего состояния. В среднем это около 240 000 русских рублей.

Тюнинг трансмиссии

Усиление трансмиссии может потребоваться в зависимости от результатов выкрашивания. Дело в том, что увеличение тяги способствует увеличению мощности, поэтому нагрузки на детали, расположенные между колесами и двигателем, увеличатся. То есть автомобилю придется выдерживать ресурс механической части в условиях максимальной для ВАЗ 2115 нагрузки. Тюнинг трансмиссии может включать в себя введение самоблокирующегося дифференциала. Но следует быть готовым к тому, что пострадает управляемость. В результате повороты автомобиля будут выполняться по наибольшему радиусу, что потребует от водителя более точного рулевого управления. После этого обновления многим владельцам приходится менять привычки вождения.

Увеличение мощности двигателя также способствует появлению других слабых мест в трансмиссии – в частности, это касается блока сцепления ВАЗ 2115. Исправить эту ситуацию поможет тюнинг, установив облегченный маховик, пружины жесткой корзины и диски металлокерамического сцепления.

Пропавшая искра

ДИАГНОСТИКА ВПРЫСКА

Итак, двигатель не заводится? В предыдущих беседах мы разобрались в том, как проверить электрические цепи бензонасоса и форсунок. Ну а что делать, если управляющий сигнал на них не поступает? Начнем «от печки» — задающего диска. Это зубчатое колесо, объединенное со шкивом привода генератора (2 на фото 1). Если провернется (например, отслоился резиновый демпфер) — двигатель пустить не удастся. Возможно, вы воспользуетесь опытом тех, кто об этом рассказал в ЗР, 2003, № 4. В противном случае нужен новый шкив.

Положим, шкив с зубчатым диском в порядке. Тогда переходим к электрической части. Если нет одновременно искры на свече и сигнала на форсунке, то с высокой долей вероятности виноват датчик положения коленвала (ДПКВ — 1 на фото 1) или его цепь. Не получая сигнала с этого датчика, контроллер расценивает ситуацию как остановку двигателя и прерывает управление форсунками и модулем зажигания.

Для проверки работоспособности ДПКВ снимаем со свечи любого цилиндра высоковольтный провод, вставляем в наконечник исправную свечу (можно из запасных) и, положив ее на «массу», включаем стартер. Есть искра и сигнал на форсунке? Значит, ДПКВ и его цепь исправны и, возможно, нужно заменить свечи

При этой проверке исключительно важно надежное соединение корпуса свечи с «массой», в противном случае высокое напряжение пробьет изоляцию вторичной обмотки модуля зажигания и ему — конец. А за новый вы заплатите около 1500 руб

Если это делать вдвоем, то вы должны плотно прижать корпус свечи к «массе» (например, клапанной крышке), после чего помощних повернет ключ зажигания. А не наоборот. Если же работаете в одиночку, свечу надо закрепить так, чтобы искру можно было увидеть даже с места водителя. Один из вариантов закрепления свечи показываем на фото 2: провод соединяет ее резьбовую часть с «массой».

…А если искры нет? Тогда проверим сам ДПКВ. Его сигнал — переменное напряжение, при прокрутке стартером составляющее около 4,5 В. Как в этом убедиться? Лучше всего при помощи несложного приспособления — это разъем ДПКВ с двумя проводами.

Отсоединив колодку жгута от ДПКВ, ставим вместо нее разъем с проводами, к ним подключаем мультиметр, переводим его в режим измерения переменного напряжения и включаем стартер. Нет сигнала? Виновен датчик. Есть переменное напряжение около 4,5 В? Датчик в порядке. Но, возможно, неисправна его цепь. В этом случае проверим сигнал, поступающий с ДПКВ на контакты контроллера (схема 1).

Сняв минусовую клемму с аккумуляторной батареи, отсоединяем колодку жгута от контроллера, подключаем мультиметр к контактам 48 и 49 колодки жгута, затем восстанавливаем связь батареи с «массой» и прокручиваем коленвал стартером. Напряжение в норме- значит, дефект в самом контроллере. Нет сигнала — повреждена цепь датчика.

Возможен случай, когда сигнал на форсунку поступает, а искры на свече нет. Тогда под подозрение попадает цепь модуля зажигания. Снимаем с него разъем и включаем зажигание — напряжение с аккумулятора подается на контакт D (фото 3 — первый справа). Нет 12 В? Проверяем, нет ли обрыва провода 68ГП (схема 2). Есть 12 В? Проверяем цепь «массы» модуля (это контакт С — второй справа на фото 3).

Чаще всего случаются повреждения цепи. Отказы самого контроллера достаточно редки, а что касается модуля зажигания, то, если пробита изоляция одной из вторичных катушек, двигатель, хотя и на двух цилиндрах, но заработает.

Итак, алгори очень простой: бензонасос — проверка искры на свечах — проверка сигнала на форсунках.
