Уаз патриот не срабатывает стартер

Ремонт агрегата

Как утверждают специалисты, срок службы стартера оставляет до 6 лет. Если данный узел на протяжении нескольких лет регулярно эксплуатировался и перестал работать, тогда его следует тщательно проверить. Независимо от причины поломки, в первую очередь, что необходимо сделать, это провести визуальный осмотр на выявление видимых неполадок.

Следует тщательно осмотреть контакты, так как часто стартер перестает работать именно из-за них. Нестабильный заряд также может стать причиной отказа стартера крутится, поэтому нужно попробовать несколько раз завести автомобиль.

Но даже если авто завелось, не стоит полагать, что поломка разрешилась сама по себе. Рано или поздно машина перестанет заводиться и решать поломку нужно будет радикальным способом. Простая замена стартера не всегда может решить проблему.

Чтобы снять деталь для последующей разборки нужно:

Отсоединить клеммы и демонтировать аккумулятор.
Снять защитный щиток под двигателем.
Открутить все гайки, которые фиксируют провода стартера.
Выкрутить болты, которые соединяют стартер с картером.
Вытянуть стартер.
Открутить гайки, снять реле с крышки.
Отвернуть болты, убрать крышки, после чего достать ротор.

Замена втулок

Чтобы заменить втулки следует повысить зазор, образуемый между валом и опорой. Причиной часто является неправильное расположение из-за чего ротор касается пластины на статоре. Дефект решается методом замены детали.

Нужно выбить фронтальную опору и извлечь заднюю втулку. Это можно сделать специальным съемником или методом высверливания.
Новые детали необходимо установить, используя мягкие оправки. Ни в коем случае нельзя перекашивать изделия или прилагать излишние усилия.
Перед установкой втулки советуется погрузит в моторное масло на несколько минут для пропитки пористого материала.

Замена щеток

Данные элементы выполняют подачу напряжения на ротор, а точнее его обмотку.

Инструкция по замене щеток:

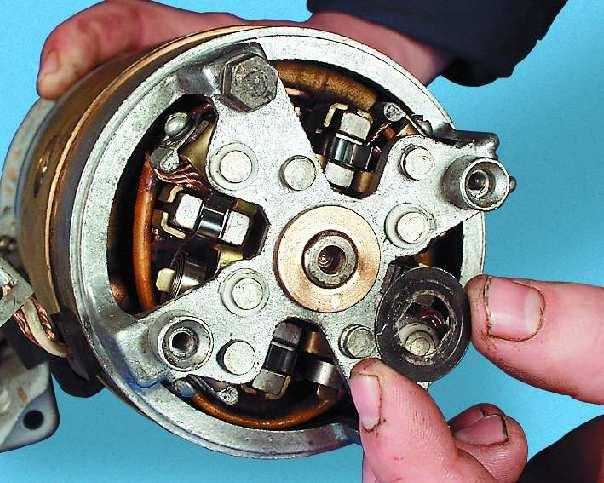

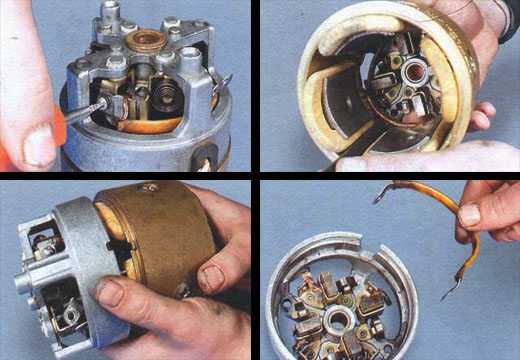

Демонтируйте крышку.
Открутите винты в количестве 4 штук, которые крепят щетки.
Заменить элементы новыми.
Очистить полость от переработки.

Ремонт реле

Данный узел необходим для движения шестерни по ротору. Расположен элемент на корпусе агрегата.

Сначала проверяется управляющее реле. Винт крепления детали следует хорошенько затянуть, чтобы проверить, нет ли окиси на проводе и пластинах.

Чтобы проверить реле нужно замкнуть привод напрямую. Узел необходимо заменить новым в случае вращения ротора.

Если узел исправен сопротивление на катушках составляет 75 — 55 Ом. Если оно не соответствует этим показателям, то их необходимо поменять, так как ремонту они не подлежат.

Сборка и установка

Чтобы собрать агрегат необходимо выполнять те же действия, только в обратной последовательности. Правильно установите шплинты и штопорные кольца, которые предусмотрены в конструкции некоторых элементов. Проверьте узел на работоспособность.

Обслуживание

Стартер нужно регулярно проверять и обслуживать. Это называется профилактическими мероприятиями, которые проводят обычно следующим образом:

через каждые 10 тыс. км пробега осматривают провода, клеммы и соединения с целью выявления ослаблений, окислов, грязи — при обнаружении затягиваются, очищаются, покрываются специальной антикор пастой;
через каждые 30 тыс. км пробега проверяют щётки и коллектор, чтобы выявить дефекты и устранить их — сжатым воздухом продувается коллектор, прочищаются контактные зоны, отшлифовывается поверхность ламелей, наносится смазка Литол;
через каждые 40 тыс. км пробега регулируется момент затяжки крепёжных болтов.

В целом, снимать и разбирать стартер надо раз в 25-30 тыс. км пробега автомобиля. Все элементы тщательно осматривать, продувать от пыли компрессором. При выявлении повреждённых деталей, заменять их новыми запчастями.

Если УАЗ-469 часто эксплуатируется в лесной зоне, карьерах, сельской местности — обслуживать стартер надо чаще. Дополнительно рекомендуется прочищать его сверху щёткой, устраняя пыль и грязь. Это значительно продлит его ресурс.

Устройство

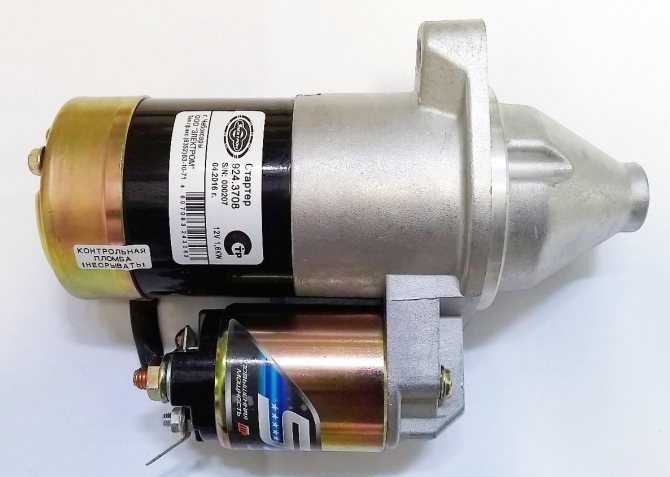

Устройство стартера включает в себя следующие детали и механизмы:

крышка, оборудованная промежуточным кольцом;
заглушка, выполненная из резины;
рукоятка привода;
тяговое реле;
крышка коллектора;
щетка;
коллектор;
сердечник тягового реле;
катушки втягивающего реле;
пружинное устройство щетки;
кольцо стопорного типа;
стяжной болт;
якорь;
статор;
муфта свободного хода с шестерней;
ограничительное кольцо;
крепежные элементы.

Во время поворота ключа в замке зажигания реле электрического стартера направляет поток напряжения на реле втягивающего типа, которое переводит шестерню в зацепление с венцом маховика и активирует вращение пускового устройства, подавая на него питание от аккумуляторов. При повороте ключа зажигания в другое положение реле отключает питание от стартера.

У втягивающего реле есть две катушки. Одна потребляет большее количество тока, чем другая. Катушка с большим количеством тока срабатывает только в момент активации работы стартерного устройства, а вторая помогает удерживать сердечник системы зажигания.

После того как срабатывает втягивающее реле, на корпус стартера подается питание от аккумуляторных батарей. В этот момент на обоих выводах катушки втягивающего типа находится положительный потенциал.

Устройство и схема подключения стартера

Устройство стартерного механизма 2114

Если стартер щелкает, но не крутит или не срабатывает при повороте ключа на ВАЗ 2114, в первую очередь нужно произвести диагностику узла. Но для начала рекомендуем ознакомиться с его устройством. Сам по себе этот механизм представляет собой электромотор постоянного тока, при этом его конструкция довольно сложная. На четырнадцатых моделях ВАЗ монтируются узлы модели 5712.3708.

Ниже перечислены основные элементы конструкции:

Одной из основных составляющих является подвижная часть. Она состоит из якоря, который вращается на валу.
Втягивающее реле. Стартер крутит благодаря реле, передающему соответствующий импульс якорю.
Обгонная муфта или бендикс. Основная функция устройства заключается в зацеплении маховика мотора.
Корпус. В нем установлены все рабочие части и компоненты электростартера. На корпусе монтируется реле, сама конструкция закрывается двумя крышками.

Основным предназначением является раскрутка маховика мотора, что происходит, когда стартер крутит. Активация механизма происходит в результате включения зажигания. При повороте ключа аккумулятор передает импульс на втягивающее реле. После того, как контактны замкнутся и раздастся щелчок, импульс передается на якорь. Чтобы стартер на ВАЗ всегда был в рабочем состоянии, время от времени нужно проводить его обслуживание на предмет выявления неисправностей.

Электросхема соединения узла

Это интересно: Как поменять термостат на ВАЗ-2114 инжектор — видео и фото

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Это интересно: Проведение работ по удалению ржавчины

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

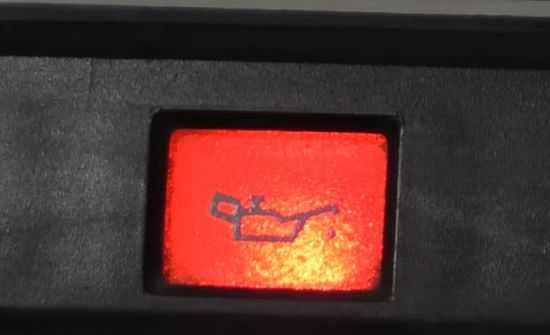

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Это интересно: Притирка клапанов ВАЗ (модели 01 до 07)

Ещё кое-что полезное для Вас:

Стартер не крутит втягивающее, но щелкает
Как проверить втягивающее реле стартера?
Почему машина не заводится, но стартер крутит?

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

замыкание или подгорание витков обмоток ротора либо статора;
выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

В разряженном АКБ. Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или прикурить от другого авто;
В сильном окислении контактов. Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
В подгорании контактов внутри втягивающего реле (пятаков). По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
В сильном износе контактных щеток электродвигателя. Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
В коротком замыкании обмоток электродвигателя. Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками

Уаз патриот не срабатывает стартер

Съездили к друзьям в Белебей. Пора выезжать обратно, выхожу, как обычно сажусь, ключ в первое положение, жужжит бензонасос. Во-второе положение и… тишина. Стартер будто отсутствует. Втягивающее не щелкает… Вообще, подобная проблема появлялась с момента покупки авто. Но диагностировать не получалось. Достаточно было открыть заглушку под рулем на панели, как проблема исчезает!

В этот раз не помогло. Пошевелил проводку под панелью. Не помогло. Много читал, что проблема такая бывает из-за контактов в блоке предохранителей в подкапотном пространстве. Пошевелил, проблема не уходит.

Ну, думаю, надо смотреть на предохранитель и реле стартера. Предохранитель целый. Реле тоже. При втором положении ключа, ток на стартер с реле стартера выходит, но до стартера не доходит. Судя по уходящему проводу, он от реле из подкапотного пространства, уходит в салон под приборную панель, а далее выходит к мотору за отопителем. Возится на холоде не очень хотелось, да и ехать пора. Смеркается.

Прокинул провод напрямую с реле стартера до втягивающего. Движок запустился с полоборота. Был очень рад, что вожу с собой немного проводов на случай прокидки временной линии.

Ближайшие дни надо будет найти проблему. Есть подозрение, что при установке сигналки, мне поставили реле на этот провод, чтобы движок не запускался, если сигналку не выключить. Буду смотреть. Как раз, надо в приборку лезть и устанавливать круиз-контроль.

Сложно представить себе полностью исправный автомобиль, в котором не было бы стартера. Он представляет из себя компактный электродвигатель, который работает на постоянном токе от аккумулятора. Он необходим для пуска мотора в момент, когда водитель поворачивает ключ в замке зажигания. В этой статье рассмотрим основные особенности стартера УАЗ Патриот с двигателем ЗМЗ 409: его устройство, процесс замены.

Проверка реле

Если диагностика аккумулятора, проводки и замка не дала результатов, следует обратить внимание на функционирование тягового реле. Часто встречающиеся неисправности:

Одним из факторов, почему стартер щелкает, но не крутит, является подгорание клемм, обеспечивающих фиксацию силовых выходов. При повороте ключа слышатся ощутимые щелчки, иногда может срабатывать стартер. На фиксаторах контактов образуется налет, который при замыкании приводит к высокому сопротивлению. В этом случае напряжения будет не хватать для запуска электродвигателя. Чтобы обнаружить неисправность, необходимо отверткой перемкнуть 2 клеммы. При проскакивании искры и вращении стартера станет очевидно, что пятаки находятся в плачевном состоянии. В этом случае машину можно завести по аналогии с предыдущим пунктом, но замыкать необходимо все 3 выхода на реле. Может потребоваться 2 отвертки.
При износе щеток слышатся сильные щелчки. При этом ни при каких условиях не будет вращаться стартер. Диагностика выполняется, как в вышестоящем пункте. Завести машину отверткой не получится. В случае с МКП можно попробовать толкач. С автоматической коробкой придется сразу вызывать эвакуатор.
Неисправность может быть следствием заклинивания якоря. При повороте ключа слышится громкий щелчок. Нередко на короткое время гаснут все приборы, появляется специфический запах. Надо сказать, так же проявляется и обгорание массы, поэтому диагностировать проблему бывает сложно. Якорь не доходит до упора, задерживаясь в неправильном положении. Такая ситуация приводит к невозможности замыкания контактов. Автомобиль завести не удастся, необходим эвакуатор или буксир. Устранить проблему в большинстве случаев удается заменой нерабочего элемента. Ремонт и восстановление реле часто не имеет смысла, так как узел вряд ли прослужит долго. Если проблема в самом замке, то после его разбора правильно собрать элементы конструкции могут немногие.
Еще одна возможная причина – деформация зубьев шестерни обгонной муфты по краям. В этом случае элемент клинит до сцепления с маховиком. Шестеренка не позволяет якорю дойти до нужного положения, которое требуется для замыкания цепочки. Фактор устраняется заменой деформированного элемента и чисткой вала.

В зависимости от года выпуска и марки автомобиля втягивающее реле может иметь разборный и неразъемный корпус. Если при диагностике узла вскрытие не требуется, то для ремонта необходимы определенные навыки. Неразъемный корпус легко повредить и трудно собрать. Если крышка треснет, то деталь становится непригодной для эксплуатации. При отсутствии опыта имеет смысл обратиться к профессионалам или полностью поменять реле.

Процедура замены, установки стартера

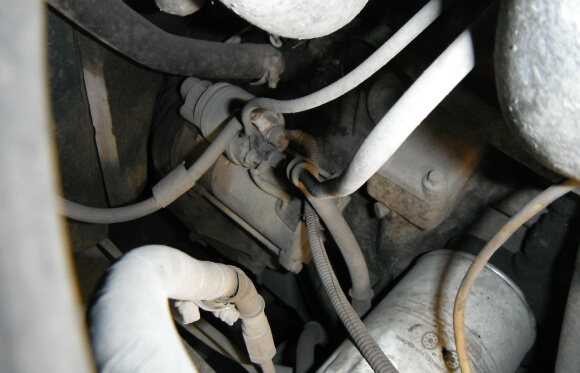

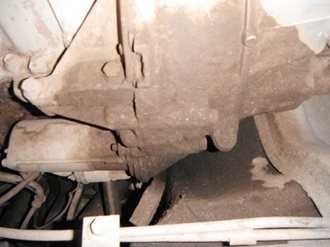

Отдельно стоит изучить процесс демонтажа стартера. Снять его сравнительно просто – автомобиль УАЗ в этом плане гораздо удобнее многих обычных легковых транспортный средств благодаря своему клиренсу. Его величина позволяет осуществлять многие манипуляции без использования смотровой ямы, подъемника. Процесс снятия стартера включает следующие основные этапы:

необходимо расположиться под автомобилем, определить место установки;

при помощи головки с удлинителем откручивается нижнее крепление – если резьба не откручивается желательно использовать WD-40 для смазки;

аккуратно отсоединяются все подходящие к устройству провода;

далее следует открутить верхнее крепление устройства;

стартер аккуратно вытаскивается вбок;

После снятия устройство важно внимательно осмотреть. Ревизия позволит установить наличие текущих неисправностей, а также потенциальных

Часто возникают проблемы, связанные с длинными болтами – на которые и осуществляется крепеж. Чтобы избежать проблем можно просто использовать специальный состав для промывки – WD-40.

Он позволяет удалить оксид с поверхности металла, избежать использования УШМ при снятии стартера. Во время обратной сборки резьбовые соединения следует смазать графитовой смазкой. Установка нового стартера позволит избежать поломки в дороге.

Электрический стартер на УАЗ с 409-м двигателем рассчитан на коммутацию к бортовой сети постоянного тока напряжением 12 В. Электромотор прокручивает коленчатый вал с частотой, достаточной для начала воспламенения рабочей смеси в цилиндрах.

Возрастающая роль стартера

На современных легковых автомобилях стартер является, пожалуй, единственным средством для запуска двигателя. Ведь на многих из них невозможно использование альтернативных способов – «с толкача» или «прикуривание» от другой автомашины.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В первом случае этому может помешать автоматическая коробка перемены передач (АКПП), так как при буксировке некоторые из них могут потерять работоспособность, во втором – электронная система, которая может дать сбой или потребует перезагрузки

В первом случае этому может помешать автоматическая коробка перемены передач (АКПП), так как при буксировке некоторые из них могут потерять работоспособность, во втором – электронная система, которая может дать сбой или потребует перезагрузки.

Особенно тяжело приходиться стартеру при запуске неисправного двигателя (низкая компрессия, сбитое зажигание, неполадки в топливной системе и др.), а также зимой, когда неимоверно густеет масло и каналы, по которым поступает топливо и воздух, покрываются инеем.

Как решить проблему и завести двигатель?

Как завести машину, если стартер вышел из строя?

Вариантов решения проблемы несколько:

Самый распространенный — завести двигатель с толкача. Машину необходимо толкать, пока она не сможет развить определенную скорость, необходимую для старта, желательно на третьей или второй передаче. Только автомобиль с коробкой автомат с толкача завести не удастся.
Попробовать . Для этого вам потребуется отвертка, а также гаечный ключ. Размер ключа необходимо подбирать в соответствии с расстоянием между клеммами реле — замкнуть нужно будет именно их. Селектор коробки выставляется на нейтральную передачу, нажимается педаль тормоза, при этом ключ должен находиться в необходимом положении.
Как правило, стартер приходится просто ремонтировать, но как показывает практика, данный механизм редко подлежит ремонту. Произвести ремонт будет целесообразно, если выйдет из строя бендикс либо реле. Если же неисправности затронули электрическую систему, то устройство нужно будет заменить.

Загрузка …

Устройство стартера

Если не лезть в дебри, то это обыкновенный МОЩНЫЙ электромотор, который используется только с одной задачей – раскручивание коленчатого вала, для пуска двигателя. Но как я писал выше, он не должен быть постоянно в зацеплении, а поэтому «специальный узел» выводит определенную шестерню в зацепление с маховиком и после пуска убирает ее.

Это шестерня называется «БЕНДИКС», именно она входит в зацепление с маховиком. Однако устройство бендикса намного сложнее, по сути это обгонная муфта (в одну сторону она может вращаться, а вот в другую нет).

Выдвигает бендикс специальный узел, который (обычно) крепится сверху стартера и называется «втягивающее реле». Как вы понимаете задача у него одна — вводить в зацепление с маховиком и после пуска выводить убирать обратно. Принцип этого узла основан на работе электромагнита, один его контакт всегда подключен к минусу (через корпус стартера, далее через массу автомобиля), а другой к плюсу аккумулятора (через размыкающий замок зажигания). Дабы не грузить вас сложной технической информацией, вам нужно понимать, что у этого магнита есть обмотка, назовем ее — «втягивающая», а также «сердечник», который под воздействием этих обмоток задвигается внутрь и удерживается (он жестко связан с БЕНДИКСОМ). Когда вы поворачиваете ключ в замке зажигания, работает «втягивающая обмотка» она воздействует на сердечник, выдвигается «БЕНДИКС» который входит в зацепление с маховиком и дальше стартер раскручивает мотор. После запуска двигателя, обмотка размыкается, специальная пружина переводит сердечник в исходное положение, «БЕНДИКС» выходит из зацепления.

В конце стать будет полезное видео, посмотрите, отпадут все вопросы.

Если простыми словами — «втягивающее реле» вводит и далее отводит из зацепления с маховиком шестерню БЕНДИКСА.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Неисправности в системе пуска

Если стартер не крутит коленвал, то проблема находится в виде разрыва электрического соединения с аккумуляторной батареей. Для контроля следует проверить состояние крепления массы к кузову и двигателю, а также проконтролировать напряжение в ключевых точках.

Если стартер вращает медленно, то неисправность может быть связана с:

застреванием или истиранием щеток;
загрязнением или износом коллектора;
подгоранием контактов втягивающего реле.

Для выявления вышеперечисленных проблем необходимо демонтировать стартер с УАЗ Патриот. После узел подлежит разборке и дефектовке. По результатам контроля изношенные и вышедшие из строя элементы восстанавливаются или заменяются новыми.

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

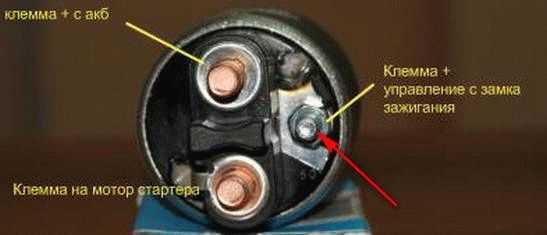

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Устранение неисправностей

Начинаем ремонт стартера с замены передней втулки. В авто магазинах продаются ремкомплекты для ремонта, однако учитывайте какой именно стартер у вас установлен, большой, малый или с редуктором. Однако в магазинах уже уходят от таких продаж и чаще всего можно купить всю деталь в сборе, в данном случае маску (нос). Замена производится после полной разборки стартера и не вызовет никаких затруднений, просто удалите старую, и установите новую.

Далее посмотрите на бендикс, если втулка отсутствует или разбита (большой люфт), то его лучше заменить. Можно заменить и саму втулку.

При покупке бендикса обратите внимание какая втулка, она должна быть бронзовая или на крайний случай медная, так как бронза тверже она лучше выдерживает нагрузку, но не в коем случае не берите с медно-графитовой. Так же обратите внимание на размер обгонной муфты, если она маленькая, то можно предположить, что и прослужит она не долго

Щетки должны быть сточены ровно, без разрушений и плотно прижиматься к коллектору. В противном случае замените их. Коллектор должен иметь ровную блестящую поверхность, баз признаков искрения (черный нагар) на контактах. На фотографиях приведенных ниже видно как они выглядят.

О ремонте якоря будет информация в другой статье. Думается, что Вы сами понимаете, что если медленно крутит стартер, то можно попасть в такую ситуацию когда заглушив машину, придется ее толкать, чтобы завести, или буксировать. А в зимних условиях это может быть затруднительным. Так что на затягивайте и делайте ремонт стартера своевременно.
