Замена рулевой рейки ВАЗ 2114

О поломке рейки руля вам скажет необычное постукивание, которое сильно слышно при поворачивании. Как сменить рейку руля ВАЗ 2114 представлено в нашем отчете с фотографиями, если у вас есть нужные предметы для работы, то вы можете это сделать сами.

Что указывает на неисправность рейки руля ВАЗ 2114

Рейка руля — это узел в сборке, который состоит из многих элементов, и если выйдет из строя хоть одна приведет к тому, что сломается вся рейка руля. Потому нужно найти поломку сразу же.

1. Владелец авто с опытом должен знать, когда колесо руля поворачивается трудней либо иногда руль стало прикусывать. Основой этого становится неисправность деталей тяг шара либо стойки телескопа.
2. К тому же, о неисправном предмете вам скажет немалый рулевой люфт из-за люфтика в реечке. Еще люфт может становится больше в работе, что приведет к состоянию, когда опасно станет ездить на машине.
3. Начинается отдача на руль, которая сопровождается шумами в подвеске спереди. Причиной этого может стать увеличившийся зазор посередине упора реечки и ее гаечки.
4. Видны потеки масляного вещества на реечке, и одновременно повышаются усилия при вращении руля, которые сопровождаются шумом в самой реечке. И это тоже говорит о неисправной рейке и утекании масляного вещества.

Рекомендации по смене рейки руля ВАЗ 2114 (в виде инструкции)

1. Чтобы было удобно делать работу потом, достать АКБ и абсорбер.
2. В салоне раскрутить болтик, крепящий вал промежутка колонки руля от вала привода шестерни системы руля.
3. Под капотом отсоединить тяги руля от рычагов поворотов.
4. С обоих боков отвернуть по две гаечки, крепящие рулевую систему.
5. Отсоединить приводной вал от вала управления руля и вынуть механизм руля сквозь щель тяги руля, прежде поставить на домкрат машину, дабы рычажок стоечки не мешал извлекать.
6. Установить механизм руля обратно.

При сборке системы, реечку уставить в положение посередине, другими словами нужно, чтобы совпали меточки на пыльнике и картере, отметочка на валу шестерни окажется с правой стороны. Проворачивая шестерни, нужно подвинуть реечку до конца в один бок. Для смены рейки руля нужны:

• жидкость WD-40;
• рожковый ключик «на 13», «на 22», «на 19»;
• трещоточка с головочкой «на 13», «на 17», «на 22»;
• зубило и отвёрточка, монтировочка, домкрат;
• новенькая рейка ВАЗ 2114.

Стоимость обычной реечки ВАЗ 2114 от фирмы ВАЗ с номером 21080340001210 стоит примерно 3100 рублей. Можете купить и похожий от фирмы TRIALLI с номером CR108 за 2300 р., и фирмы FENOX с номером SR1600207 — 3400 рублей.

Средняя цена детали учитывалась весной 17 года в столице страны и области.

Чтобы было удобно делать работы, снять АКБ, адсорбер и фильтр воздуха.

Отверткой и молотком нужно растревожить два болтика, крепящие тягу руля.

Ключиком с головочкой «на 22» отвинтить их.

Отсоединить тяги руля от реечки руля.

Выставить руль в положение нейтралитета (колесика глядят прямо). Рожковым ключиком на 13 выкрутить болтик из фланца снизу эластичной муфты, находящейся близ узелка педалей.

В отсеке мотора ключиком на 13 отвернуть гаечки, крепящие скобу системы руля к кузову спереди справа.

С помощью ключа на 13 отвернуть гаечки, крепящие механизм руля к кузову спереди слева.

Ставим на домкрат автомашину, дабы рычажок стойки не помешал открутить болтики.

Все гаечки отвернуть, которые крепят механизм руля.

Сдвинуть механизм руля к переду пока не выйдет конец шлица шестерни из щели спереди кузова и вынуть его через щель в брызговике.

Начать устанавливать новенькую рейку руля и собрать все назад.

Если нужно ключиком для рейки руля отрегулировать упорную гаечку.

Основные неисправности рулевой рейки на Ваз 2115

Давайте выделим основные признаки неисправности и их возможные причины:

1. Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.
2. Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина – появление задиров на роторной части и привалочной поверхности.
3. Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.
4. Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.
5. Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.
6. Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.
7. Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все

Вы должны обращать внимание на неисправности самого гидроусилителя руля

Здесь признаки проблем рулевой рейки могут быть следующими:

• Повышенная пенистость жидкости ГУР. Это просто диагностировать – достаточно заглянуть в бачок;
• появляются лишние шумы при повороте рулевого колеса и работе ГУР;
• на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
• пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы – разрушение резинового кольца.

Рулевая рейка Ваз 2115 – как устранить люфт

Во время движения автомобиля бывают случаи, когда водитель ощущает незначительную отдачу при наезде машины на выбоину или небольшое препятствие на дороге, в руль, появляется стук в механизме. Тогда возникает необходимость устранить неисправность.

В этом случае ВАЗ ремонт рулевой рейки не требуется, а выполняется лишь регулировка зазора, образовавшегося между рейкой и шестерней. Для чего существует специальная инструкция.

Порядок выполнения работ

• При наличии на картере защиты она снимается.
• Специальным гаечным ключом на 17 миллиметров, вращением по часовой стрелке, регулировочная гайка подтягивается до устранения люфта в редукторе рейки.

Устранение   люфта   рулевой   рейки

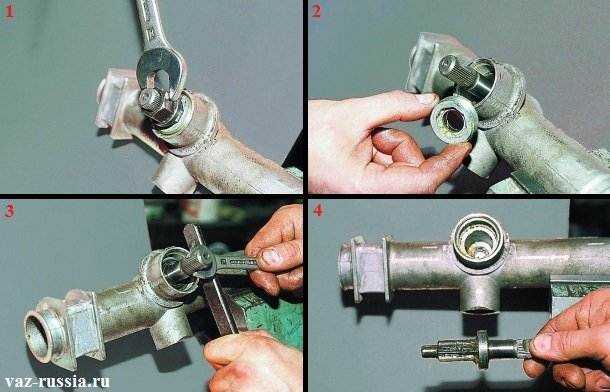

Если такая операция не устранит стук нужно разобрать рулевой механизм, проверить состояние всех его деталей, изношенные элементы заменить новыми. Цена такого ремонта будет больше.

• Затем после сборки узла рулевого механизма устанавливается упор рейки, на котором находится уплотнительное кольцо, до тех пор, пока не будет контакта упора с рейкой.
• После этого устанавливаются стопорное кольцо, упорная пружина и слегка накручивается гайка.
• Моментом равным 1,12 – 1,37 кгс.м затягивается гайка, отпускается на, нанесенные на гайку или на ключе «на 24» два деления, что обеспечивает необходимый зазор 0,12 миллиметров, от гайки до упора рейки.
• Проверяется легкость, с которой перемещается рейка, отсутствие стуков, заеданий.
• Монтируются рулевые тяги к механизму руля таким образом, что их оси должны быть параллельны картеру механизма руля.

Люфт устранен, а стук не прекращается, тогда выбирается один из вариантов: купить новую рулевую рейку или, выполнить на ВАЗ 2115 рулевая рейка ремонт, что значительно дешевле.

Ваз 2115 – регулировка рулевой рейки

Многие начинающие владельцы авто думают, что подтянули рейку и все люфты пропали, но это не совсем так, она не всегда поддается регулировки и это факт.

А происходит это потому, что внутри образовалась уже слишком большая выработка деталей, а заглянуть во внутрь мы не можем не разобрав ее полностью, поэтому в некоторых случаях приходится снимать рейку с автомобиля.

Итак, как регулировать рулевую рейку в домашних условиях можно узнать, прочитав дальше статью. Как вы уже догадались эта процедура проводиться путем подтяжки регулировочного винта.

Для этого снимается защита двигателя, а автомобиль ставится на яму или эстакаду, хотя многие подтягивают рейку сверху, но приходится все делать на ощупь.

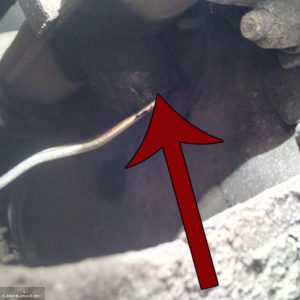

После нужно отыскать регулировочный винт его видно на фото (на разных марках авто его расположение может быть разное). Многие новички его сразу не находят потому что он бывает покрыт грязью.

На нем будет установленная заглушка из пластика, но не всегда, которую делает завод. Ее нужно удалить. На Ваз 2109, Ваз 2110, ВАЗ 2114 люфт устраняется при помощи специального ключика, продается он в любом автомобильном магазине и стоит копейки.

Прокручиваем вставленный ключ по немного против часовой стрелки и снова пробуем люфт рулевым колесом. Процедуру необходимо проводить столько раз, пока не исчезнет люфт и стук.

После чего можно проехаться и попробовать насколько туго стало вращение рулевого колеса, если руль стал слишком тугим, нужно ослабить немного регулировочный винт.

В принципе на этом работа считается завершенной, но если вдруг вам так и не удалось убрать люфт и стук, то рейку придется снимать и ремонтировать но это уже другая история. Удачной и ровной дороги.

Признаки неисправности рулевых наконечников

Рулевые наконечники необходимо заменить, если при езде по неровностям, а также при ускорении движения ощущается биение руля и вибрация, отдающаяся в педаль газа. Визуально определить, в каком состоянии находятся наконечники рулевой рейки, можно только во время проверки пыльников. Эти детали оказывают непосредственное влияние на развал-схождение, а значит, заменять их следует вовремя, поскольку резина начнет стираться неравномерно.

Замена наконечников рулевой рейки также проводится, когда автомобиль находится на подъемнике либо на яме. Кстати, эту процедуру лучше всего доверить мастерам, поскольку работа требует точности и силы в руках. В общей сложности весь процесс замены наконечников занимает не более одного часа, поэтому вам не придется надолго расставаться со своим любимым автомобилем.

Помните, что при своевременной замене наконечников рулевая рейка вашего автомобиля будет служить гораздо дольше, а качество езды заметно улучшится.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Характерные поломки

Порванный пыльник рулевой рейки Есть несколько наиболее распространенных причин, из-за которых может потребоваться замена узла:

• Рейка отработала свой ресурс;
• Автомобиль регулярно эксплуатируется на неровных дорогах;
• Вывернув в крайнее положение руль, часто совершаются резкие ускорения;
• Наличие механических повреждений из-за наездов на ямы, ДТП и пр.

Водителям следует обращать внимание на поведение своего автомобиля, который сам может подсказать, что рулевые вышли из строя. Проявляться это может следующим образом:

Проявляться это может следующим образом:

• Рейка стучит при выворачивании руля;
• Руль заклинивает, с определенными трудностями поворачивается в стороны;
• Наблюдается стук и вибрация во время поездок;
• У руля увеличился люфт;
• Нарушается развал-схождение. Это можно определить по неравномерному износу резины.

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Рулевая рейка – обязательный, незаменимый элемент рулевого управления автомобиля. Данное устройство преобразовывает усилия водителя, прикладываемые на рулевое колесо в салоне авто, обеспечивая поворот колес машины и соответственно изменение направления движения. Со временем она, как и любая деталь изнашивается, появляется неприятный стук, особенно слышный на поворотах и во время езды по неровной дороге. Данный стук, во-первых, раздражает, зато явно даёт понять: с автомобилем что-то не так. Не стоит игнорировать стук, ведь в один прекрасный день рейка может просто заклинить, и руль застопориться в одном положении, а спасти вас сможет только торможение и полная остановка.

Примечание! Вам понадобятся следующие инструменты: специальный ключ-восьмигранник на 17 , зубило с молотком, тиски, набор всевозможных ключей (накидные, гаечные, ключи с накидными головками) и отвёрток, плоскогубцы.

Когда ремонтировать рейку?

Вообще рейку ремонтируют для замены её защитного чехла либо других деталей. Давайте разберемся с симптомами неисправности: рейка начала стучать на кочках и поворотах или же при повороте. Поставьте руль в прямом направлении движения и попробуйте руками взять за рейку и пошатать её. Беритесь в месте стыка рулевых тяг, указанном на фото стрелкой. Перед тем как это сделать, немного помотайте руль и доведите его до состояния, когда он будет легко вращаться.

Примечание! Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороге. В целом, от этого подвеска быстрее выходит из строя, поэтому по возможности избегайте неровностей и снижайте скорость на кочках и грунтовых дорогах.

Регулировка рулевой рейки

Регулировку рулевой рейки можно выполнить либо прямо на транспортном средстве, либо сняв запчасть. Первый способ обычно применяют после ремонта автомобиля. А вот второй используют для того, чтобы незначительно подрегулировать рейку. Для этой работы следует иметь такие инструменты:

• разводной гаечный ключ;
• универсальный восьмигранник на 17 мм.

Любые работы, связанные с рулевой рейкой, необходимо проводить, когда автомобиль находится либо на смотровой яме, либо на подъемнике.

Порядок действий таков:

1. Автомобиль ставится на ручной тормоз. Под задние колеса, если авто находится на яме, необходимо установить упор.
2. Блокируется руль.
3. Бортовая сеть автомобиля обесточивается (для этого нужно снять с аккумулятора минусовую клемму).
4. Найти гайку, при помощи которой и производится наладка рулевой рейки. Она располагается на креплении рейки со стороны багажника.
5. Моется дно автомобиля. Лучше всего использовать для этого специальный аппарат. Делается это, чтобы очистить гайку, отвечающую за регулировку рейки, от грязи.
6. Далее следует при помощи ключа подтянуть гайку до нужного положения. Гайка вращается по часовой стрелке.

После этого регулировку рулевой рейки можно считать завершенной. В случае если данная процедура не принесла ожидаемого результата, необходимо проверить состояние наконечников. Вполне вероятно, что их придется заменить.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В первую очередь — это люфт.

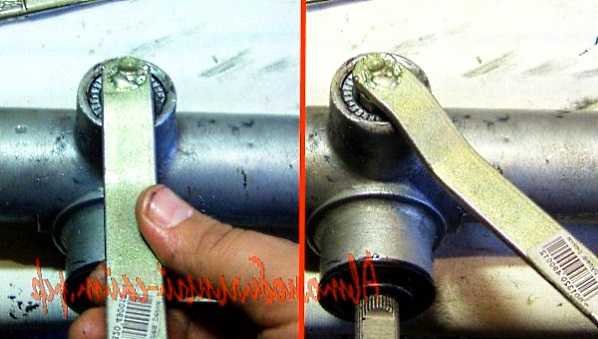

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

>

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

   На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Рулевое управление автомобиля

Одним из важных узлов автомобиля является рулевой механизм. Рулевая рейка в автомобиле - наиболее важная часть узла. Через нее усилие, прикладываемое водителем на руль с помощью наконечников и тяг, передается на рычаги поворота, которые соединены с управляемыми колесами через цапфы. Из этого следует, насколько важна исправность рулевой рейки для безопасного движения автомобиля.

Конструкция   рулевого   управления

На фото представлены элементы составляющие конструкцию управления рулем.

Устройство рулевой рейки

Составляющие узла рулевой рейки:

• Позиция 20 – рейка.
• Позиция 21 – опорная втулка рейки.
• Позиция 22 – демпфирующее кольцо.
• Позиция 23 - резинометаллический шарнир.
• Позиции 10, 11, 14 – детали крепления рейки к рулевым тягам.
• Позиция 12 – скобы для крепления рулевого устройства к щитку впереди кузова, 13 – резиновые опоры рулевого механизма, 15 – защитный чехол устройства. С рейкой позиции 20 в зацепление входит приводная шестерня, установленная на подшипниках в картере позиции 17 узла рулевой рейки. Металлокерамческий упор, уплотненный резиновым кольцом в картере, поджимает рейку к шестерне пружиной, которая упирается в гайку.

Стопорное кольцо препятствует раскручиванию гайки.  На картере и пыльнике рулевого механизма расположены метки, облегчающие правильную сборку узла.

Стучит рулевая рейка

Ремонтируем рулевую рейку на калине

Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.

Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.

Видео. Устройство рулевой рейки

Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.

Рулевая рейка состоит из таких частей:

1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.

Почему стучит рулевая рейка?

Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.

Последовательность осмотра рулевой рейки:

1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3

Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там. 4

Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали

4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.

Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.

Что делать, когда стучит рулевая рейка? — инструкция

Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.

Видео. Ремонт рулевой рейки своими руками

Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.

Регулировка рулевой рейки на ВАЗ 2109

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки

Особенности

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Для чего подтягивать рейку на ВАЗ-2114

Диагностика (процесс установления диагноза, то есть заключения о сущности болезни и состоянии пациента) управляющий рейки и управляющего механизма

Перед тем как на ВАЗ-2114 подтянуть управляющую рейку, стоит разглядеть предпосылки, которые подскажут, что настало время заняться её ремонтом либо подтяжкой.

В принципе, АвтоВАЗ гарантирует довольно долгое время эксплуатации управляющего механизма, а конкретно 10 лет. Но нужно осознавать, что речь идёт о безупречных критериях эксплуатации. Это подразумевает ровненькие асфальтовые дороги, неизменное наличие высококачественной смазки в картере рейки и щадящий стиль вождения.

В обыденных критериях эксплуатации этот срок фактически недостижим

Неважные дороги, неважное свойство запчастей и часто жёсткий режим эксплуатации кара приводят к тому, что механизм даёт о для себя знать еще ранее
