Подтяжка рулевой рейки на форде фокусе 2

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго. Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Подтягиваем рейку на Шевроле Лачетти без снятия

Откровенно говоря, инженеры немного не продумали тот факт, что рейка может подтягиваться и без снятия, но если знать несколько нюансов, это можно сделать за несколько минут

Основные признаки изношенной рейки — стук, усиленный люфт, руль не возвращается в нейтральное положение, иногда возможно прихватывание руля. Это только то, что касается пары шестерня рейка, но может быть ещё ряд симптомов, лечить которые без ремонта рейки невозможно:

Глухой или металлический стук, отдающий по моторному щитку и в руль.
Под правым колесом могут появляться лужи смазки сразу после остановки.
При проезде неровностей на руль передаётся аномальная вибрация.

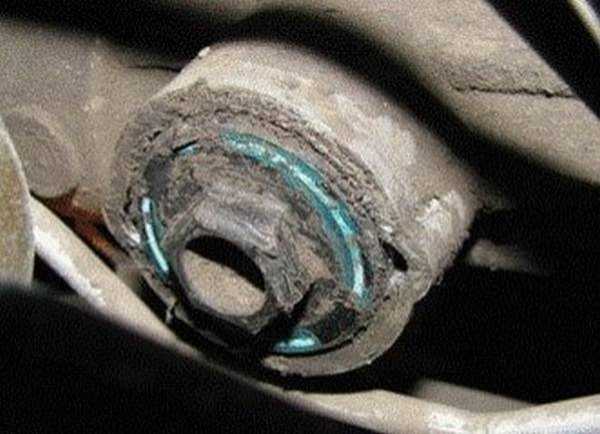

Все это может говорить о том, что либо разрушилась втулка, либо износился картер рейки, либо центральному зубу самой рейки пришёл конец. В этих случаях никакая подтяжка рейки не поможет, вопрос решается только заменой ремкомплекта или всей рейки в сборе.

Впрочем, не будем драматизировать, а попробуем все же подтянуть регулировочную гайку. В некоторых не слишком запущенных случаях это может помочь. Для этого нам понадобится стандартный набор инструментов, смотровая яма или подъёмник и, возможно, монтажная лопатка. Если все это есть, приступаем к подтяжке регулировочной гайки. Учтём, что рейка установлена таким образом, что регулировочная гайка повёрнута в сторону моторного щитка и так просто к ней не подобраться.

Устанавливаем машину на смотровую яму или на эстакаду, затягиваем ручник, руль выставляем в нейтральное положение.
Спускаемся под машину и снимаем защиту, если она есть.
Рейка крепится четырьмя болтами к кронштейнам подрамника, нам нужно максимально открутить два правых и отпустить два левых.
Отводим рейку максимально на себя, по ходу движения.
Ключом на 41 срываем контргайку.
Шестигранником на 19 затягиваем регулировочный винт на 20-30 градусов.
Проверяем свободный ход руля, он должен вращаться свободно, но без люфта. При необходимости ослабляем или ещё немного подтягиваем регулировочный винт так, чтобы люфт составлял не более 5 градусов.
Удерживая регулировочный винт шестигранником, зажимаем контргайку с моментом около 75 Н•м.

Теперь можно прикручивать рейку на место и устанавливать защиту. Если стук и люфт в рулевом не пропали, рейку придётся ремонтировать или менять в зависимости от её состояния. Как правило, после 130-160 тысяч пробега подтяжка рулевой рейки на Лачетти результатов не даёт, поэтому если на одометре примерно такие цифры, лучше не терять времени, а сразу заниматься ремонтом или заменой рулевой рейки.

Инструкция по подтяжке рулевой рейки

Вам потребуется всего лишь полчаса, чтобы подтянуть рейку

На подъемнике или на смотровой яме снимите пластмассовую защиту двигателя.

1. Засуньте руку к задней части рейки с задней части подрамника.

2. Нащупайте регулировочный болт, который расположен в месте пересечения рейки на корпусе и рулевого вала. Если рейка не была подтянута ранее, то значит там должна стоять пластмассовая заглушка. Такую заглушку устанавливают на заводе-производителе для стопора. С помощью отвертки попробуйте выдернуть его. Вырвать его легко, однако болт повернуть не удастся, поэтому придется его снять.

3. С помощью ключа на «17»по часовой стрелке поверните болт тем самым подтяните рулевую рейку.

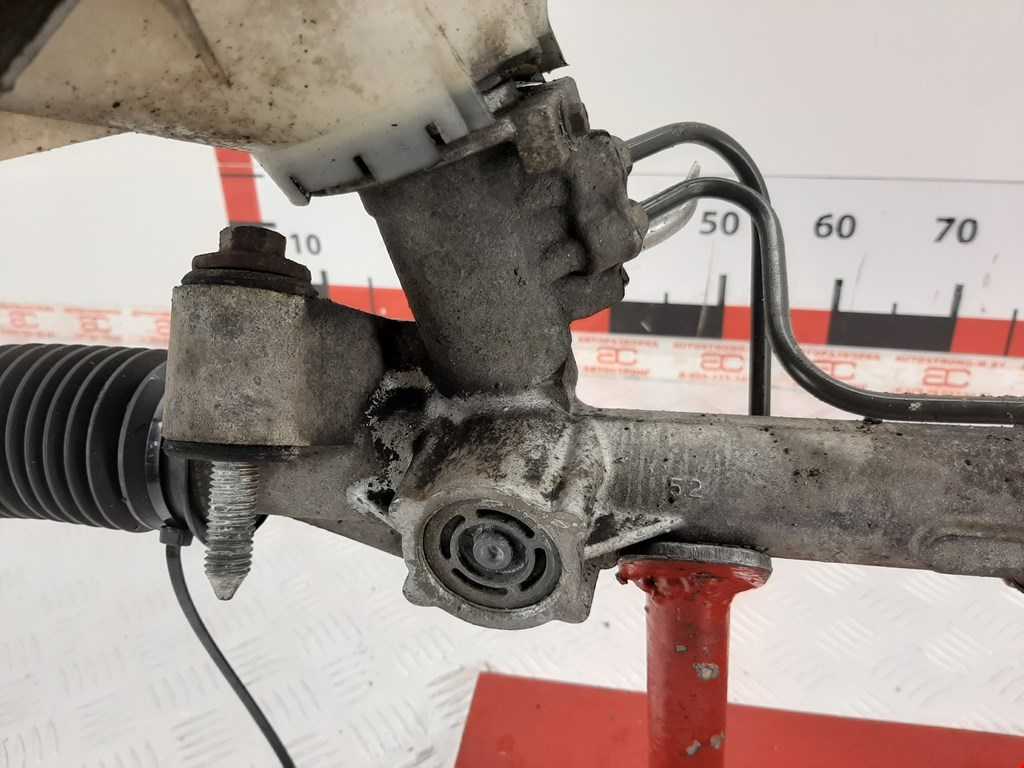

Болт рулевой рейки

Как это действует

Насос ГУР снабжает напором гидравлической жидкости распределитель (золотник), который околачивается в корпусе (картере) рейки.

Золотник контролирует усилие на руль, а также количество гидравлической жидкости, которая и поворачивает рейку. Функции дозатора выполняет торсион.

Когда авто едет и не поворачивает, или не движется вообще, то и рейка молчит. В таком случае масло находится в резервуаре и не попадает в дозаторы распределителя.

Но если водила крутит руль — колеса оказывают сопротивление, и начинает закручиваться торсион, сила которого зависит от вашего усилия на рулевое колесо. Каналы распределителя открываются, гидравлическая жидкость подается на рейку.

Далее распределяется масло, запускающее работу рейки.

Основные проявления

Главными симптомами, свидетельствующими о том, что нужно обратить внимание на рулевую рейку Ford Focu s 2 выступают:

Появление скрипа при кручении рулевого колеса на месте при заведенном автомобиле, а также при медленном движении. Звук напоминает трение резины. Симптом имеет склонность прогрессировать, когда автомобиль хорошо прогревается, если длительное время работает. Скрип может быть похож на трение прокладок где-то близко и совсем не ассоциироваться с симптомом рулевой рейки. Бывает, что на некоторое время симптом может пропадать.
Однократное постукивание преимущественно справа, будто стучит стойка стабилизатора. Легкое постукивание появляется на малой скорости движения при активном маневрировании (например, при постановке Форд Фокус 2 на стоянку). Через некоторое время стук перестает быть эпизодическим и проявляется постоянно.
Сверхчувствительность руля, проявляющаяся в вибрациях, будто чувствуется каждая неровность под колесами.
При повороте рулевого колеса вправо-влево с небольшой амплитудой появляется непродолжительная вибрация. Симптом свидетельствует о появлении люфта между деталями рулевой рейки.

Особенностью симптоматики неполадок узла выступает периодичность. То есть они то появляются, то пропадают. Со временем же, как правило, все они становятся более-менее постоянными и продолжаются на протяжении всего времени эксплуатации Ford Focus 2.

Еще одной характерной чертой проявлений неполадок с рейкой является то, что все они не похожи на проблемы с рейкой и легко принимаются за симптомы других поломок или неполадок.

Часть проблем, возникающих с рулевой рейкой на Ford Focus 2, на самом деле таковыми не являются и не требуют ни ремонта, ни каких-либо весомых затрат. Проявляющиеся симптомы могут свидетельствовать о том, что нужно подтянуть регулировочный болт на детали.

Регулировка рулевой рейки – дело несложное и вполне можно осуществить его самостоятельно. Более того, как правило, на СТО или в автосервисе этим никто заниматься не будет. Опыт владельцев Форд Фокус, сталкивающихся с такой проблемой, свидетельствует о том, что мастера называют ее нормой, не желая выполнять недорогую и скорую работу. Зная при этом, что если оставит все, как есть, то через время они снова встретятся с владельцем, но уже по вопросу замены детали целиком, так как она постепенно придет в негодность. А это уже совсем другие затраты клиента.

Признаки неполадок

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износа рейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата

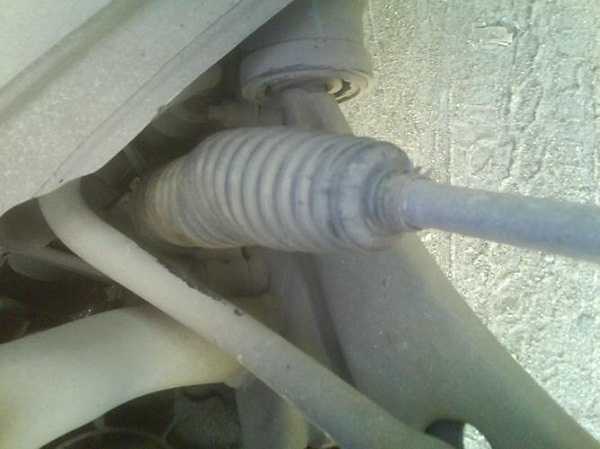

Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве

Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Способы замены на двигателях 1,6 л

Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.

В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.

Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).

Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.

Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.

1-й метод

Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.

Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).

Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.

Технология установки такая:

Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
За выступ заводим ремень;
Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы.
Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;
Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
Проверяем правильность посадки ремня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель заводится и сразу глохнет

Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.

2-й способ

Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.

Методика посадки достаточно проста:

Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.

Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.

3-й метод

Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.

Алгоритм действий такой:

Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
Движением на себя смещаем узел;
Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.

Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.

Подтяжка рулевой рейки

Во время эксплуатации автомобиля в рулевом управлении могут появиться стуки, как правило, стучат:

наконечники;
тяги;
сама рейка из-за увеличенного зазора в соединении между штоком и распределительным валом.

Не всегда зазор в соединении образуется в результате износа деталей, в некоторых случаях требуется регулировка. Регулировочный болт находится с левой стороны корпуса на РР изнутри, с завода он от проворачивания защищен заглушкой.

Если рейка еще ни разу не подтягивалась, заглушку следует удалить – она пластиковая и хрупкая, ее можно поддеть отверткой или раздробить на части. Регулировочный болт имеет грани 17 мм, для уменьшения зазора подтягивается по часовой стрелке. Подтягивать рейку нужно коротким ключиком, с длинным ключом подлезть к гайке будет сложно. До упора болт тянуть не нужно, лучше немного повернуть его и попробовать прокатиться на автомобиле, проверить, есть ли еще стук.

Назад стопор ставить не обязательно, болт сам по себе все равно не повернется. Работа по времени занимает 20-30 минут, самое сложное здесь – добраться до регулировочного болта.

Как подтянуть рулевую рейку Форд Фокус 2

Управление машиной и изменение направления движения на авто осуществляется при помощи рулевой рейки. Главная задача узла — это передача усилия с колонки на колеса. А именно, куда будет повернут руль, туда же будут повернуты и колеса. Соответственно автомобиль будет двигаться в направлении, в которое водитель захочет ее направить. Сегодня мы поговорим о рулевой рейке на Ford Focus 2. Читайте здесь о ремонте рулевой рейки Мазда. На Фокус 2 данный механизм довольно надежный, благодаря которому проблемы возникают редко, но если учесть качество дорог нашей родины, то ремонт рейки- является актуальным событием.

Симптомы неисправности рулевой рейки

1. «Прозрачность» руля, это когда руками можно ощутить каждую кочку под колесами, каждый камешек. Другими словами, когда при движении на руле появляется непонятная вибрация небольшой силы. Такой симптом считается проблемой непосредственно рулевой тяги, и никак не связан с разбалансировкой колес.

2. Зачастую с правой стороны появляется тихий стук. Некоторые водители путают его с шумом от стойки стабилизатора. Если движение будет ровным, то такой стук не появиться, только если вы будете совершать маневры на небольшой скорости. Стук периодически появляется и исчезает. Такой стук как правило очень тяжело услышать.

3. Странный скрип, будто от резины. Такой скрип может возникать на прогретом автомобиле при поворотах руля либо при движении на маленьких оборотах. Очень тяжело его распознать, можно перепутать с другими неполадками, к примеру, такими, как трение какой-нибудь прокладки. Если автомобиль будет сильно нагреваться, то и скрип будет сильным. Скрип может на какое-то время исчезнуть, но потом снова появиться.

4. При нерезком повороте в стороны руль будет вибрировать.

Каким образом можно проверить состояние рейки

Несмотря на то, что даже если вы считаете, что рулевая рейка вашего автомобиля в порядке, вам все равно нужно периодически проверять ее с помощью специалистов либо самостоятельно. Для это необходимо проделывать следующие действия:

— Ровно поставьте колеса и заблокируйте руль

— Поднимите машину на подъемнике примерно на 2.5 сантиметра от земли.

— Проверьте наличие люфта в наконечниках тяг. Установите индикатор, при этом ножка индикатора должна соприкасаться с краем колеса. Затем пошевелите в горизонтальной плоскости каждое колесо, а потом проверьте показания прибора. Если показания будут больше чем шесть миллиметров, это будет означать то, что не очень хорошее состояние наконечников, их необходимо проверить и если нужно будет, то заменить на новые детали.

— Поднимите переднюю часть машины и посмотрите в каком состоянии остальные элементы, а именно чехлы наконечников, рулевые тяги, шарнирные соединения и другое.

Инструменты, которые помогут вам при подтяжки рулевой рейки

— ключ-шестигранник диаметром на «17»;
— Отвертка;
— Лампочка переноска;

Инструкция по подтяжке рулевой рейки

Вам потребуется всего лишь полчаса, чтобы подтянуть рейку

На подъемнике или на смотровой яме снимите пластмассовую защиту двигателя.

1. Засуньте руку к задней части рейки с задней части подрамника.

3. С помощью ключа на «17»по часовой стрелке поверните болт тем самым подтяните рулевую рейку.

Болт рулевой рейки

Схема рулевой рейки на фокус 2

С помощь этой схемы вы безошибочно найдете нужный вам болт и сократите ваше время на ремонт.

Схема рулевой рейки

Видео подтяжки рулевой рейки

Подтянуть рулевую рейку вы сможете за 30 минут, и никакого стука у вашего автомобиля не будет. В сервисе же, вам не станут подтягивать рейку, так как им будет не выгодно, потому что стоит это копейки, скорее всего они будут ждать пока ваше рейка придет в неисправность, и вот тогда они с удовольствием возьмутся за замену рейки, так как стоимость такой работы стоит приличных денег.

Регулировка и протяжка рулевой рейки на Форд Фокус

И так, еще один важный момент. Бывают случаи когда замена рулевой рейки, тяг, наконечников не обязательна. Но на СТО будут пугать вас как все на самом деле плохо и вам можно самостоятельно попробовать протянуть и отрегулировать рулевую рейку своими силами. Приступим:

Для протяжки рулевой рейки автомобиля Ford Focus вам понадобится специальный ключ, который вы можете самостоятельно изготовить из свечного набора или же купить ключ шестигранник на 17.
Снимаем пластмассовую защиту двигателя, это необходимо делать только на яме или на подъёмнике.
Берём лампочку- переноску и плоскую отвёртку, засовываем руку к задней части рейки с задней части подрамника(крайне неудобно и почти ни чего не видно)в месте пересечения рулевого вала и рейки на корпусе нащупываем регулировочный болт(должен быть шестигранник на 17)вокруг него зелёная пластмассовая заглушка(если рейка ещё до Вас не подтягивалась)это заводской стопор(если извернутся то его можно увидеть)его нужно поддеть отвёрткой и выдрать, он довольно хрупкий но повернуть болт не даст(в любом случае он расколется, так как намертво приклеен к регулировочному болту, а усы стопора вставлены в корпус рейки).
Потом берём ключ на 17 покороче, (иначе не подлезешь) и поворачиваем по часовой стрелке (болт на ощупь или пластмассовый или алюминиевый поэтому осторожней но крутится легко).
До упора его тянуть лучше, наверное не надо ориентируйтесь на стук в рейке при резком вращении руля в право-лево, пропал так и хорош.
Стопор конечно можно назад как-нибудь прилепить но смысла от него уже нет, это на Ваше усмотрение.

Вся эта процедура с подготовкой занимает 20 минут, а стук 2 года мне мозги клепал, хотя в автосалоне сказали всё нормально. Им не выгодно её подтягивать это копеечная работа, а вот когда вы её раздолбите они Вам её с удовольствием поменяют, за кругленькую сумму. Гарантийный срок она и со стуком проходит.

Замена рулевой тяги форд фокус 2 своими руками

Доброго дня всем добрым людям. Сегодня в статье вы сможете узнать, как выполняется замена рулевой тяги форд фокус 2 своими руками. Модель распространена в странах бывшего СНГ и пользуется заслуженной популярностью. Выпускалась она в период с 2008 по 2011 годы.

Качество дорог отрицательно влияет на состояние подвески автомобиля. Ямы, неровности, гравийное покрытие приводит к износу рулевой тяги и прочих элементов ходовой части.

Если качество управления автомобилем заметно снизились, слышно скрипы, стуки при вращении рулевой колонки, то пришла пора менять рулевую тягу на Форд Фокус 2. При желании и наличии свободного времени ремонтные работы выполняются самостоятельно без посторонней помощи.

Когда надо менять рулевую тягу?

При появлении скрипов, стуков и прочих шумов надо незамедлительно гнать машину в автосервис. Игнорирование проблемы приведёт к ещё большим материальным издержкам.

Признаки изношенной рулевой тяги:

Скрип и стук при использовании рулевой колонки.
Биение руля.
Увеличение люфта руля.
Вращение руля с усилием.
В движении машину уводит в одну из сторон.

Появление перечисленных признаков свидетельствует, что необходима замена рулевой тяги. Выполнить работу при желании можно самостоятельно. Главное наличие инструмента и места для выполнения ремонтных операций.

Замена рулевой тяги форд фокус 2 своими руками

Лучше всего менять тягу на подъёмнике или смотровой яме. На крайний случай подойдёт ровная бетонная поверхность. Надо подготовить следующие инструменты:

Комплект гаечных ключей.
Отвёртки.
Матерчатые перчатки.
Комплект головок.
Переносную лампу.
Новую рулевую тягу и пыльник с хомутами.
Газовый ключ.
Домкрат.

Когда все инструменты и материалы подготовлены можно приступать к замене элемента подвески.

Процесс замены рулевой рейки своими руками:

1.Установить автомобиль на домкрат (со стороны заменяемой тяги).

2.Демонтировать левое или правое передние колёса (в зависимости, где находится изношенная рулевая тяга).

3.Вывернуть руль в сторону противоположную сторону от заменяемой тяги.

4.Демонтируется резиновый пыльник (снимаются хомуты его удерживающие и он стягивается без чрезмерных усилий).

5.Находим шарнир рулевой тяги.

6.Отворачиваем тягу при помощи газового ключа (шарнир тяги надо плотно захватить ключом и вращать его против часовой стрелки. Надо провернуть шарнир тяги и все потом пойдёт как по маслу).

7.Демонтируется старую рулевую тягу.

8.Устанавливаем новую рулевую тягу (процесс одинаковый только в обратной последовательности).

9.Не забываем перед установкой новой тяги натянуть пыльник и затянуть его хомутами. Для пущей надёжности можно использовать два пластиковых хомута.

10.Соединяем тягу и рулевой наконечник.

11.После замены тяги обязательно выполняется проверка угла схождения передних колёс.

На этом процесс замены рулевой тяги можно считать оконченным. Если всё сделано правильно, то проблем возникнуть не должно.

Как снять рулевую рейку на Форд Фокус (Ford Focus) 1 2 3 –его поколения

Перед началом всех работ рекомендуется загнать автомобиль на яму или эстакаду.
Откручиваем болты подрамника с двух сторон
Откручиваем болт крепления подрамника, но не до конца, оставляем несколько витков с двух сторон
Откручиваем болты крепления подрамника к выхлопной трубе.
Оттягиваем вниз подрамник, для того чтобы предоставить доступ к болтам крепления рулевой рейки.
Отключаем все блоки проводов от датчика АБС
В салоне откручиваем болт крепления рулевой рейки к рулю.
Теперь снимаем рулевые наконечники.
Снимаем защиту картера, держится она на двух креплениях
Откручиваем подушку от коробки передач
Скидываем реактивную тягу
Ослабляем болты на тяге для того, чтобы можно было легко завести и вытащить рулевую рейку
Вытаскиваем рулевую рейку.

Как подтянуть рулевую рейку «Форда Фокус»

Не всегда для устранения неисправностей на «Форде Фокус» требуется ремонт или даже замена рулевой рейки. Иногда все проблемы решаются подтяжкой данного устройства.

Если у вас «Форд Фокус», вы легко сможете выполнить ремонт рулевой рейки, особенно если у вас есть опыт проведения таких работ. Главное установить авто на подъемнике, чтобы обезопасить себя, расположить под колесами упоры, снять пластиковую защиту мотора, отыскать регулировочный болт, который находится на рейке, однако добраться до него будет непросто.

На болте вы увидите пластиковый стопор, его устанавливают на заводе. Если он есть, значит, ремонт данного механизма на «Форде Фокус» не производился ранее. Поддеваем его при помощи отвертки, а затем вытаскиваем.

Он выполнен в виде кольца-заглушки из пластика с маленькими ножками, соединенными с пазами. Когда вы демонтируете стопор, который сделан из непрочного материала, можно не переживать о том, что гайка или болт будут повреждены.

Обратите внимание! Так как эта деталь хорошо прикреплена, вероятнее всего, во время снятия вы сломаете ее. Но не стоит переживать, ведь болт не раскрутится, а от попадания пыли рейка надежно защищена.. Болт следует подтянуть по часовой стрелке

Как сильно затянуть его? Это зависит от того, в каком положении он находился изначально. Лучше всего затягивать его медленно, по чуть-чуть, отслеживая ход руля, который не должен быть тугой, а также стук в рейке. Не нужно затягивать болт резкими движениями, ведь так можно закусить рейку.

Болт следует подтянуть по часовой стрелке. Как сильно затянуть его? Это зависит от того, в каком положении он находился изначально. Лучше всего затягивать его медленно, по чуть-чуть, отслеживая ход руля, который не должен быть тугой, а также стук в рейке. Не нужно затягивать болт резкими движениями, ведь так можно закусить рейку.

Замена рулевой рейки Форд Фокус 2 2008-2011 своими руками с фото и видео

Симптомы: значительно увеличился свободный ход рулевого колеса, стуки при проворачивании рулевого колеса, рулевое колесо подклинивает.

Возможная причина: повреждена рулевая рейка.

Инструменты и материалы: перчатки тканевые, набор головок и гаечных ключей, набор отверток.

Запасные части и ГСМ: рулевая рейка: 1672148 (другие номера 1672149, 1672152, 1672155, 1672157, 1672158, 1672159, 1672160, 1672161, 1672162, 1672163, 1678079, 1678080, 1678082, 1678084, 1710766, 1710767, 1710769, 1710770, 1768613, 1768643, 1768645, 1768647, 1768650)

Примечание. Работы по снятию рулевой рейки выполняются на подъёмнике.

1. Демонтируйте поперечину передней подвески в сборе с рулевой рейкой, рычагами и штангой стабилизатора.

2. Демонтируйте штангу стабилизатора.

3. Открутите два болта, крепящих рулевую рейку к поперечине подвески.

4. Демонтируйте рулевую рейку.

5. Демонтируйте термоэкран, открутив два болта.

6. Произведите монтаж снятых деталей в обратной последовательности.

Примечание. Рулевая рейка должна находиться в среднем положении, что соответствует прямолинейному движению.

Автолюбитель

Стучит? Почему? Устраняем источник

Реечное управление сконструировано просто и надежно.

Но наши дороги — это что-то… Им по барабану на всякие там надежные механизмы. Для них это не проблема. И через несколько лет эксплуатирования авто могут начинать раздражать в нем всякие звуки, стуки. Один из вариантов такой неприятности — стуки в рулевой рейке.

Вообще, чуть ли не все неисправности в рулевом механизме как раз и проявляют себя всякими стуками, скрипами, которые не дают покоя при движении по различным неровностям, при поворотах. И как при этом можно нормально ездить? К тому же неисправная рулевая наша управление машиной делает сложнее, и, упаси Бог, может поспособствовать какому-нибудь ДТП. Так что шутки в сторону!

Итак, рассмотрим возможные причины

Стуки могут быть из-за того, что рейка течет. Это может быть вызвано из-за коррозии на валу или из-за изнашивания реечных сальников.
Люфт (так сказать, выработка). Увеличивается зазор между зубьями реечных валов. Они соприкасаются и начинают стучать.
Изнашивается центрирующая втулка вторичного вала — тоже может быть причиной стуков.
Образование люфта в подшипниках первичного вала.

Вообще стучать может не только рейка, но и рулевые тяги и наконечники.
