Ступичный подшипник ваз 2107

Как заменить ступичный подшипник на ВАЗ 2107

Проблемы с передней ступицей ВАЗ 2107 могут стать причиной серьезных неприятностей как с самим колесом (повышенный износ резины), так и с тормозными колодками и диском. Основной причиной таких проблем может стать изношенный или поврежденный подшипник передней ступицы.

1. Диагностика неисправности
2. Регулировка подшипников
3. Замена подшипников

Диагностика неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

Переднее колесо вывешивается на домкрате, предварительно предприняв соответствующие меры безопасности: постановка на ручник, противооткатные башмаки под задние колеса;
Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить упор под кузов, страхующий от возможного падения в случае соскальзывания рычага с упора

Это действие часто упускают, хотя оно очень важно для правильной диагностики.
Взявшись руками за верхнюю и нижнюю часть колеса, совершают движения от себя/к себе. Не должно быть никакого люфта, стука.
Необходимо прокрутить колесо

При наличии проблем с подшипниками могут появиться стук, гул, скрежет.

Регулировка подшипников

Зачастую появившийся люфт можно устранить, подтянув гайку ступицы. Для этого необходимо полностью затянуть гайку, затем постепенно ее отпускать до тех пор, пока колесо не начнет свободно крутиться, и при этом будет полностью отсутствовать люфт. Такая регулировка возможна при незначительном износе подшипника.

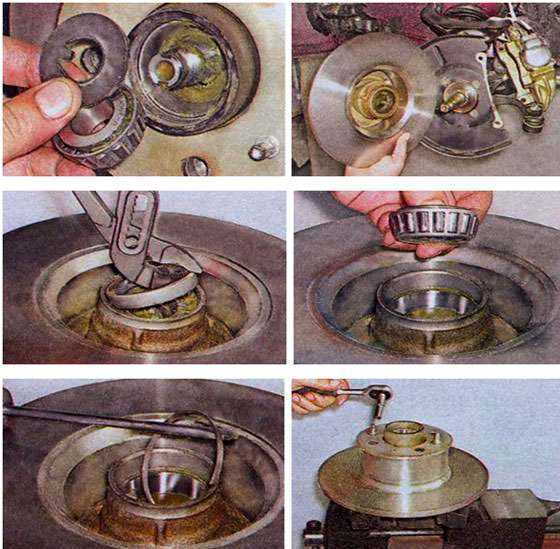

Замена подшипников

Процедура ничем не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрате и снятия колеса, выполняется непосредственно замена. Сначала снимают суппорт, открутив болты его крепления. Тормозной шланг снимать необязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работать.

Далее, необходимо при помощи плоской отвертки поддеть колпачок, закрывающий гайку, и снять его. Открутив ступичную гайку и вынув шайбу и сепаратор, можно снять ступицу с тормозным диском. Дальше все просто:

• Вынимаем сальник;
• Извлекаем сепаратор;
• Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
• При помощи надставки нужного размера и обычного молотка выбиваем обе обоймы.

Установка новых подшипников и сборка ступицы происходит в обратной последовательности. Перед сборкой необходимо удалить старую смазку, тщательно промыв все детали.

• Запрессовываем обоймы новых подшипников;
• Смазываем и устанавливаем внутренний сепаратор;
• Вставляем кольцо;
• Запрессовываем сальник.

Осталось одеть ступицу на место и прикрутить суппорт. Вставив на место предварительно смазанный сепаратор наружного подшипника и упорное кольцо, закручиваем гайку ступицы до упора. Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в нормальном режиме, значит именно в таком положении нужно законтрить гайку.

Из защитного колпачка удаляем отработанную смазку и накладываем новую, после чего одеваем его на ступицу. Ставим на место и прикручиваем колесо, снимаем машину с домкрата. Дело сделано, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверка ступицы на отсутствие люфта, при необходимости – регулировка.

Моменты затяжки на коробка передач автомобиля ваз 2107

Выключатель света заднего хода — 28,4-45,1 (2,9-4,6) Н-м (кгс-м)Гайки, соединяющие картеры сцепления и коробки передач — 31,8-51,4(3,3-5,2) Н-м (кгс-м)Гайки, соединяющие картеры сцепления и коробки передач — 15,7-25,5(1,6-2,6) Н-м (кгс-м)Болты крепления крышки фиксаторов штоков — 15,7-25,5 (1,6-2,6) Н-м (кгс-м)Гайки крепления задней крышки — 15,7-25,5 (1,6-2,6) Н-м (кгс-м)Гайка крепления фланца эластичной муфты к вторичному валу — 66,6-82,3 (6,8-8,4) Н-м (кгс-м)Болт зажимной шайбы подшипника промежуточного вала — 79,4-98,0 (8,1-10,0) Н-м (кгс-м)Болты крепления вилок к штокам — 11,7-18,6(1,2-1,9) Н-м (кгс-м)

Причины при которых разрушается сальник множество.

• Старость. Резина со временем перестаёт быть эластичной грубеет и рассыпается.
• Появление биения подшипников. Это возможно в случае износа подшипников. Ослабление затяжки ступичной гайки. Все таки на не действуют большие нагрузки И резьбовое соединения ослабляется. В результате биения нарушается герметичность сальника.
• В месте соприкосновения сальника с осью образуется канавка по кругу котора также нарушает герметичность.

В общем если не следить за регулировкой  затяжки подшипника, не проверять состояние сальника. И не периодически не менять смазку в ступице. Долго она не проходит. По этому при всей надежности конических подшипников они доставляют хлопоты в эксплуатации.

В этом отношении применении нерегулируемых подшипников на лицо.

Еще раз повторюсь что комплект нерегулируемых ступиц желательно приобретать у проверенных продавцов. Которые дают гарантию на свою продукцию. И профессионально работают с заводом изготовителем. Комплект можно заказать по этой ссылке в интернет магазине работающем со стандартными деталями автомобилей ВАЗ.

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде рокота либо скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки либо из-за плохо затянутой ступичной гайки.

Для диагностики подшипника довольно вывесить колеса (либо каждое по отдельности) и покачать колесо в различные стороны. Если свободный ход при покачивании находится во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник может быть под подмену. Но так же свободный ход может быть и из-за усталых сайлентблоков либо шаровых. Для исключения неисправности подвески нужен 2-ой человек, который будет глядеть шатается ли колесо совместно с поворотным кулаком либо прогуливается раздельно от него. Если колесо прогуливается раздельно от поворотного кулака, именно тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может быстро спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно рокот, время от времени скрежет) либо его неравномерное вращение.

Найти неисправный подшипник можно к тому же по черезмерно греющемуся колесу (к примеру если фронтальный правый диск колеса еще теплее фронтального левого). Но нельзя ассоциировать по температуре задние и фронтальные колёса т.К. На их стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник изменяется если:

• Колесо болтается раздельно от поворотного кулака.
• Слышен рокот, скрежет при вращении колеса.
• Колесо вертится неравномерно.
• Колёсный диск очень нагревается.

Снятие ступичного подшипника.

Сначала снимаем колпачёк, закрывающий ступичную гайку. Дальше выравниваем завальцованые края ступичной гайки и откручиваем её.

ВНИМАНИЕ: у правого колеса резьба ступичной гайки оборотная. Вывешиваем колесо и откручиваем тормозной суппорт

Вывешиваем колесо и откручиваем тормозной суппорт.

Можно снять ступицу совместно с тормозным диском.

Вытаскиваем кольцо разделяющее сепораторы.

Достаём внутренний и наружный сепараторы и выбиваем их обоймы.

Прочищаем ступицу от старенькой смазки и грязищи.

Как же происходит подтяжка подшипника ступицы ВАЗ 2101 — 2107

P/S – гайка, желательно чтобы была новой. Дело в том, что она имеет высокий бортик, ударяя по которому через отвертку, Вы и производите ее фиксацию на цапфе. То есть, — старая гайка уже будет пробита в двух местах ; но если новой у Вас нет, можно законтрить и старой. Нужно только, чтобы эта гайка, стала напротив выемок в цапфе, цельной, а не испорченной прошлой регулировкой, частью буртика.

• Наверное, машину Вы уже домкратили, но если нет: — ставим машину на ручник и передачу; подкладываем под колеса «башмаки», или просто — кирпичики. Еще на не приподнятой машине, срываем болты на колесах ( на поднятой машине это будет очень проблематично). Приподымаем машины ( убедитесь что домкрат стоит ровно, не утопает в грунте, и место его прилегания к кузову — не гнилое.
• Приподняли? — страхуем себя, — подкладываем запасное колесо под рычаг передней подвески.
• Вы сняли колесо, что теперь Вы видите? — Тормозной диск, Суппорт, и возможно, Регулировочную Гайку пока Вам будет не видно, — она может быть спрятана под защитным колпачком.
• Берем прямую отвертку, прислоняем ее к бортику колпачка, и легкими ударами молоточка, выбиваем ее по всей окружности.

Теперь, мы уже видим регулировочную шайбу

Обратите внимание, как старая шайба законтрена в цапфу. Посмотрите, — на цапфе есть два углубления, именно в них Вы и будете вбивать новую гайку

Откручиваем старую гайку, и накручиваем новую.
После этого, не одевая колпачок; на два два болта одеваем колесо. Одели? Пошатайте его, — оно болтается на ступице? Теперь подтягиваем регулировочную гайку, но медленно, постоянно пробуя на предмет «шатанки» колеса. Подтягиваем лишь до тех пор, пока не пропадет люфт.

Важно! — нельзя затягивать эту гайку сильно, — колесо должно свободно вращаться. Чем сильнее мы подтягиваем гайку, тем затрудняем вращение колеса

Поэтому, ПОДТЯГИВАЕМ только до тех пор, пока колесо не перестанет болтаться!

• Подтянули? Теперь снимаем снова колесо. Берем отверточку, и вминаем буртик контргайки в выемки в цапфе. Так мы контрим это дело.
• Все, теперь берем новую смазку для подшипников, забиваем ее в колпачок, и простукивая колпачок через деревяшку, ставим его место.
• Одеваем колесо, закручиваем болты, вытаскиваем запаску из под машины, опускаем машинку, и затягиваем колесо.
• Итоги:

Здесь реально все просто. Даже если у Вас нет абсолютно никакого опыта в обслуживании автомобиля, не волнуйтесь, — у Вас все получится).

Меняем ступичный подшипник ВАЗ 2107

Ступичный подшипник – это важная деталь, которая присутствует в каждом автомобиле. Отечественный автомобиль ВАЗ 2107 также оснащен как передними, так и задними ступичными подшипниками. Выход из строя подшипника передней ступицы может привести к самым непредсказуемым последствиям: от быстрого износа резины, до проблем с тормозной системой. Избежать таких последствий можно одним способом – своевременно проводить диагностику автомобиля, регулировку и менять изношенные подшипники ступицы. Что представляет собой замена подшипника передней ступицы ВАЗ 2107, узнаем в данном материале.

Определение неисправности подшипника

Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации:

Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях

Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников

Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто

Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения Важно при этом шатать колесо, а не автомобиль в целом

Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия. Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.

Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.

Особенности замены

В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.

Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.

1. Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.
2. Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
3. Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.
4. Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.
5. Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.

Замена ступичного подшипника ваз 2107

Доброго времени суток уважаемый читатель. Процесс замены переднего ступичного подшипника на классике не сложен. При наличии инструмента и свободного времени с этой процедурой может справиться каждый. В этой статье ты узнаешь:

1. Как определить, что ступичный подшипник сломался?
2. Подшипник какой фирмы выбрать?
3. Какой инструмент понадобиться?
4. Как заменить ступичный подшипник и как его отрегулировать.

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

• Колесо болтается отдельно от поворотного кулака.
• Слышен гул, скрежет при вращении колеса.
• Колесо крутится неравномерно.
• Колёсный диск сильно греется.

Какой фирмы выбрать ступичный подшипник на ВАЗ 2107, 2106?

На вазовскую классику достаточно большой выбор подшипников. Здесь каждый выбирает для себя сам, взять подороже, но понадёжнее или же подешевле, но проехать на нем меньший километраж.

Хорошо зарекомендовавшие себя фирмы производящие подшипники:

• SKF
• FAG
• Koyo
• INA
• NSK

Подшипники передней ступицы ВАЗ 2107 размеры.

В таблице приведены размеры для подшипников передней ступицы автомобиля ВАЗ семейства классики.

Место установки	Тип подшипников	Размер, мм	Количество
Ступица переднего колеса (наружная опора)	Роликовый, конический, однорядный	19,5*45,3*15,5	2
Ступица переднего колеса (внутренняя опора)	Роликовый, конический, однорядный	26*57,2*17,5	2

Как заменить ступичный подшипник на ВАЗ 2106, 2107?

Мы определили, что неисправен именно ступичный подшипник, купили новый и готовим инструменты для работы:

1. Молоток
2. Пассатижи
3. Набор торцевых ключей
4. Отвёртка ударная (по которой можно бить и она не сломается)
5. Оправка для запрессовки новых обойм подшипников
6. Головка на 27 с большим воротком (для ступичной гайки)

Снятие ступичного подшипника.

В первую очередь снимаем колпачёк, закрывающий ступичную гайку. Далее выравниваем завальцованые края ступичной гайки и откручиваем её.

ВНИМАНИЕ: у правого колеса резьба ступичной гайки обратная

Вывешиваем колесо и откручиваем тормозной суппорт.

Можно снять ступицу вместе с тормозным диском.

Вытаскиваем кольцо разделяющее сепораторы.

Достаём внутренний и внешний сепараторы и выбиваем их обоймы.

Прочищаем ступицу от старой смазки и грязи.

Установка нового ступичного подшипника.

Установка происходит в обратном снятию порядке.

Аккуратно через оправку (старую обойму на крайний случай), запрессовываем новые обоймы, предварительно смазав их стенки моторным маслом или литолом.

Устанавливаем разделительное кольцо.

Обильно смазываем внутренний сепаратор литолом, ставим его на место и закрываем сальником. Заполняем чуть меньше, чем на половину ступицу литолом и ставим её на поворотный кулак.

Смазываем внешний сепаратор и ставим его на место.

Теперь закручиваем ступичную гайку, но не до конца. Ставим тормозной суппорт, прикручиваем колесо.

Когда все старые запчасти поменяли на новые, нужно отрегулировать

Ступичная гайка должна быть затянута так, что бы колесо не болталось и свободно крутилось. Т.е. вращаем колесо и подтягивая или ослабляя гайку ищем такое её положение в котором колесо не будет болтаться и будет свободно вращаться.

Проверка салентблоков

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

При появлении видимых следов износа деталь нуждается в замене

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра.

Потребуются следующие приспособления:

1. Трещотка с головкой под контргайку;
2. Труба для удлинения трещотки для создания требуемого «плеча»;
3. Рулетка;
4. Маркер;
5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

M = P•l, где

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) (•10 (или •9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см.

Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

Последовательность действий:

1. Предварительно накручиваем контргайку и слегка подтягиваем.
2. Отмечаем расстояние 14 см, там, где должна висеть тяга;
3. Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
4. Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

Поворотный кулак

Не менее важным элементом ходовой части «шестёрки» является поворотный кулак. На него от рулевой трапеции через рычаг передаётся усилие, в результате чего обеспечивается поворот колёс передней оси. Кроме этого, к узлу крепятся шаровые опоры (верхняя и нижняя) через соответствующие проушины. С обратной стороны поворотного кулака находится ось, на которую надевается ступица с подшипниками. Ступичный элемент фиксируется на оси при помощи гайки. На левой цапфе используется гайка с правой резьбой, на правой — с левой. Сделано это с целью исключить затяжку подшипников на ходу и избежать их перегрева и заклинивания.

Посредством поворотного кулака обеспечивается крепление ступицы и шаровых опор

Неисправности

Ресурс поворотного кулака практически неограничен, если не учитывать качество автомобильных дорог и пренебрежение регулировкой ступичных подшипников. Иногда изделие может пройти и 200 тыс. км. Деталь выполнена из чугуна и способна выдерживать большие нагрузки. Однако если она выходит из строя, то владельцы «Жигулей» часто меняют её вместе с подшипниками и ступицей

Обратить внимание на поворотный кулак необходимо при появлении следующих симптомов:

• машину начало уводить в стороны, причём проблема не устраняется путём регулировки развал-схождения;
• было замечено, что выворот колёс стал с меньшим углом. Причиной могут быть проблемы как с поворотным кулаком, так и с шаровой опорой;
• облом колеса. Такое происходит по причине слома резьбовой части поворотного кулака либо пальца шаровой опоры, что на «Жигулях» происходит относительно часто;
• нерегулируемый люфт. Если ступичные подшипники регулировались несвоевременно или неправильно, то в местах их установки ось поворотного кулака будет постепенно стираться, что приведёт к появлению люфта, который регулировкой устранить не удастся.

Иногда бывает и такое, что во время ремонта автомобиля на поворотном кулаке обнаруживается маленькая трещина. Некоторые автолюбители советуют устранить проблему при помощи сварки. Однако нужно учесть, что от состояния поворотного кулака напрямую зависит безопасность. Поэтому такие элементы должны не ремонтироваться, а меняться на заведомо исправные либо новые.

При повреждениях поворотного кулака деталь необходимо заменить

Как увеличить выворот колёс

Многие владельцы ВАЗ 2106 и другой «классики» интересуются вопросом увеличения выворота колёс, поскольку на рассматриваемой модели довольно большой радиус разворота, что далеко не всегда удобно. Те, кто всерьёз занимается тюнингом своей машины, попросту устанавливают комплект элементов подвески (рычаги, сошка) с изменёнными параметрами. Однако подобные наборы для рядового владельца ВАЗовской «шестёрки» могут оказаться не по карману, ведь за такое удовольствие придётся выложить порядка 6–8 тыс. руб. Поэтому рассматриваются другие более доступные варианты, и они есть. Увеличить выворот колёс можно следующим образом:

1. Автомобиль устанавливаем на яму и демонтируем сошки, установленные с внутренней стороны ступицы.
2. Поскольку сошки имеют разную длину, более длинную деталь распиливаем пополам, удаляем часть, а затем свариваем обратно.
3. Монтируем детали на место.
4. На нижних рычагах спиливаем ограничители.

После установки новых сошек выворот колёс увеличивается примерно на треть

Замена ступичного подшипника Ваз 2107

Ходовая часть автомобиля ВАЗ 2107, как и всех классических моделей, не отличается сложностью конструкции, но при этом вполне соответствует несколько завышенным требованиям по выносливости, которые предъявляют нам дорожные покрытия. У семерки надежная и простая рычажная подвеска, но и она не вечна, и может напоминать о себе время от времени постукиваниями и поскрипываниями.

Признаки отслужившего срок подшипника

На стук подвески и люфты в рулевом управлении мы обращаем внимание сразу, и стараемся как можно скорее найти и обезвредить уставшую деталь. Совсем по-другому ведет себя подшипник передней ступицы

В результате износа он не сразу проявляет свою усталость, а постепенно. При правом повороте начинает гудеть левый ступичный подшипник, а при левом — наоборот.

Вполне возможно, что ослабилась гайка регулировки подшипника, но тогда гул должен сопровождаться постукиванием. Это просто определить, проверив люфт на переднем колесе. Для этого вывесим автомобиль на домкрат и возьмем руками колесо за нижнюю часть и за верхнюю, затем покачаем. Если люфт есть, тогда достаточно будет подтянуть регулировочную гайку с моментом 2 кг/см и законтрить ее тупым зубилом. Если после этого гул продолжается, значит подшипник свое отъездил, и его нужно заменить.

Демонтаж передней ступицы ВАЗ 2107

Перед тем, как начать работу, установим автомобиль на ровную площадку, зафиксируем задние колеса противооткатными башмаками и затянем ручник. После этого поддомкрачиваем переднее колесо домкратом, но желательно под нижний рычаг поставить подставку после того, как мы снимем колесо. Ослабляем домкрат, основная масса автомобиля приходится на подставку, и теперь автомобиль зафиксирован надежно.

1. Снимаем при помощи тупого зубила или отвертки защитный колпак ступицы.
2. Снимаем передний тормозной суппорт. Для этого потребуется демонтировать тормозные колодки. Расшплинтовываем палец колодок, вынимаем его, а затем можно монтировкой или большой отверткой вдавить поршни в суппорт. После этого можно вынуть тормозные колодки.
3. Передний тормозной суппорт крепится к цапфе двумя болтами, которые нужно открутить. Чтобы не отсоединять суппорт от тормозной системы, на проволоке подвешиваем его так, чтобы тормозной шланг не был натянут.
4. Приступаем к ступице. Головкой на 27откручиваем гайку регулировки и крепления ступицы. Чтобы не было неожиданностей, напомним, что на правом колесе — левая резьба, а на левом — правая. Перепутать тяжело. Сориентировавшись по сторонам света, откручиваем гайку.
5. Снимаем ступицу с цапфы и кладем ее на горизонтальную поверхность.

Замена ступичного подшипника ВАЗ 2107

для замены подшипников ступицы заднеприводных моделей ВАЗ, лучше иметь набор оправок и выколоток для выпрессовки и запрессовки обойм подшипника. Или хотя бы тиски. Но если всего этого нет, справимся голыми руками. Делать это будем в следующей последовательности:

1. Выдавливаем сальник из ступицы при помощи монтировки или широкой отвертки. Трястись над ним не нужно, при замене подшипника сальник тоже нужно менять, так что удаление сальника с определенной долей здорового цинизма здесь оправдано.
2. Любым инструментом выбиваем старые обоймы из ступицы, после чего внимательно осматриваем ступицу изнутри и промываем соляркой или бензином, чтобы удалить остатки старой смазки и грязь. Желательно после этого протереть посадочные места ветошью.
3. Запрессовываем обоймы новых подшипников в ступицу. В принципе, для этого существуют проставки и оправки, но если все сделать аккуратно, то можно справиться молотком. Для окончательной усадки обоймы используем старую обойму.
4. Когда обоймы на месте, обильно промазываем их Литолом 24, но в меру.
5. Очень аккуратно устанавливаем сальник. Для этого тоже есть специальные оправки, но если не усердствовать молотком и запрессовывать равномерно, то за новым сальником бежать не придется.

Подшипник на месте.

Регулировка подшипника ступицы ВАЗ 2107

Установить подшипник — полдела. Главное его правильно отрегулировать, и отнестись к этому серьезно. Инженеры на ВАЗе не зря получали свою зарплату в 120 советских рублей, и не зря написали о том, что момент затяжки гайки должен быть в пределах 1,9-2,0 кгс/м. На глаз затянуть гайку не получится ни у кого, поэтому для этого используют динамометрический ключ.

После затяжки с нужным моментом прокручиваем колесо в обе стороны, а затем отпускаем гайку на 15-20 градусов. Проверяем ступицу на наличие люфта, если его нет, тогда гайку можно завальцовывать тупым зубилом, набить смазкой колпачок и закрыть его. Сборка передней подвески производится в обратном порядке, а замена смазки в подшипнике — каждых 20 000 км пробега. Прислушивайтесь к подшипникам, и удачи на дорогах!

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески.

Инструменты

Для ремонта вам понадобятся:

• домкрат;
• баллонный ключ;
• ключи 13, 17, 19, два ключа на 22;
• верхний рычаг;
• съемник шаровой;
• съемник сайлентблоков (можно обойтись без него).

Замена верхнего рычага подвески ваз 2107

Замену верхнего рычага подвески ваз 2107, так же как и нижнего производят в случае его механических повреждений, а так же для замены износившихся сайлентблоков.

Последовательность разборки и снятия верхнего рычага выглядит следующим образом:

1. Снимите колесо с ремонтируемой стороны.
2. Отсоедините верхнюю шаровую опору от рычага, для этого ключом на тринадцать отверните три гайки болтов крепления корпуса шаровой (см. Замена шаровых опор ваз 2107).
3. После того, как шаровая опора отсоединена, немного поднимите рычаг вверх и гаечным ключом на 22 отверните самоконтрящуюся гайку болта крепления рычага к кузову автомобиля, придерживайте болт от проворачивания вторым ключом на 22.
4. Выньте болт и снимите рычаг. Для того чтобы вынуть болт(он длинный), возможно потребуется открутить переднюю часть пластикового подкрылка. Болт может упираться в подкрылок.

После того, как рычаг снят с автомобиля, необходимо снять два сайлентблока:

1. Зажмите рычаг в тиски и установите съемник. Заворачивая болт съемника, выпресуйте сначала один, потом другой сайлентблок со своих мест.
2. Замените рычаг или проделайте какой-либо другой ремонт и установите тем же съемником новые или старые сайлентблоки на место.

Установку верхнего рычага подвески ваз 2107 производите в порядке обратном снятию

Установив рычаг, установите болт его крепления, наживите, но не затягивайте полностью самоконтрящуюся гайку крепления, далее нагрузите подвеску, подложив под нижний рычаг проставки и приопустив автомобиль на домкрате, прикрутите корпус шаровой опоры к верхнему рычагу и не разгружая подвески, затяните гайку болта крепления рычага.

Если шаровая опора отсоединялась путем выпресовки пальца, то самоконтрящуюся гайку крепления пальца, так же как и гайку крепления оси рычага, рекомендуется заменить новыми. На этом ремонтные работы по снятию и замене верхнего рычага завершены.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Откуда появляется люфт ступичного подшипника

Добрый день, дорогие друзья! Сегодня поговорим о проблеме, которая может проявиться при диагностике передней подвески – люфт ступичного подшипника. Разберем основные причины возникновения этого люфта, должен ли быть он вообще, а если должен, то какой допустимый. К чему может привести, если запустить эту проблему и не обращать на нее внимания, каким способом его устраняют. Также научимся правильно регулировать подшипник ступицы на примере ВАЗ 2107. Как это сделать своими руками в гараже, чем опасна неправильная регулировка. Плюс ко всему, наглядные видео ролики помогут в разборе этой темы.
