Не горит лампочка в багажнике приора

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

всем привет, ребята такая проблема не горит подсветка панели прибора, что может быть.

Сходил на ЭКГ

by Adminrive · Published 12.03.2013

31 комментарий

Comments 31
Pingbacks 0

пред или лампочки перегорели (если лазил туда, мог мтряхнуть)

если вся вдруг потухла то пред.

Евгений, пред идёт под номером F12, и она же относится освещение салона и стоп-сигнал

Артём, не одна лампочка не горит на приборке

Александр, до этого горели?

Александр, тогда предохранитель наверное

Артём, другая приборка работает прбовали

Александр, может лампочки потухли. вытаскивал смотрел?

Артём, да и лампочки меняли, не горит всё равно а попробовали др приборку всё норм работает

Александр, значит чтото в приборке . Контакт какой-нить отвалился. над разбирать и смотреть наверное

Артём, вот разбираю

Артём, вот этот провод не должен тут быть. Из за этого может не гореть вся приборка?

Александр, может коротнуло где и все лампы погасли

Евгений, посм мне этот провод не нравится что он вообще тут делает

Александр, честно я не знаю, не разбирал приборку еще.

Артём, ну здесь видно что этот провод тут лишний не должно так быть

Александр, а до этого горело все исправно?

Артём, я себе делал другим цветом приборку нету там никакого провода, а эта приборка не моя друг дал посмотреть что не так, а он и сам не знает вот только недельку катается на приоре как купил она не горела но тот хозяин сказал туда лампочки поставить и всё норм поставили лампочки а она не горит

Александр, а ну т.е. это не твоя приборка и ты 100% не знаешь горела ли она?

не не моя, я хз что с ним попробую этот провод убрать и лампочку на место впаять если нет то скажу пускай выкидывает его

Александр, походу утаил предыдущий хозяин чтото. Попробуй убрать, может что получится или искать приборку. Хотя че, ночью фонариком подсветил и поехал дальше)

Артём, походу да чтот он ему не дорасказал, да сейчас попробую может что получится

Так провод паяют если дорожка на плате перегорела

Romka, из-за этого и не горит вся приборка? кроме индикаторов света ручника поворотник и т. д

Александр, да у меня тоже так же

Romka, и что сделать чтоб горела?

Посмотри внимательно где дорожка перегорела если все нормально тогда я не прав может у тебя все хорошо

Если увидешь обрыв припояй проводок Так же

Сейчас если на комеьютре осталось фото скину

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

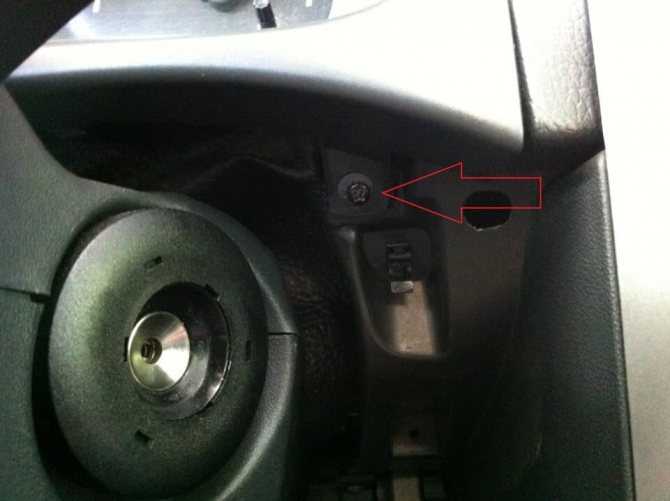

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на “язычок” и потянув слегка вверх. После чего панель приборов будет снята.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

Регулировка замка

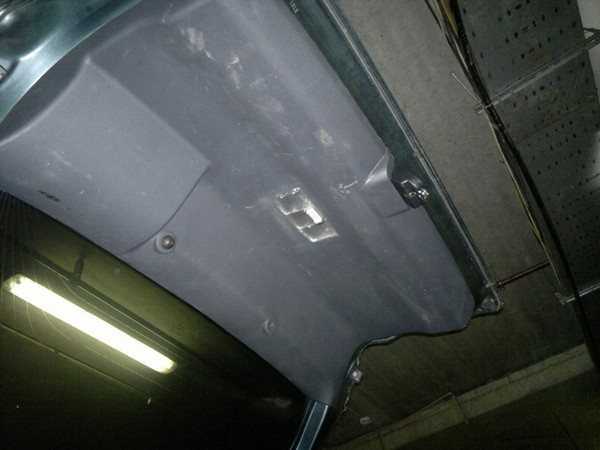

Если вы не знаете, как отрегулировать замок на крышке багажника, то инструкция ниже вам в этом поможет:

ослабляется затяжка винта, с помощью которого крепится тяга (если ее конец загнут, обязательно выпрямите его);
снимается облицовка замочного механизма и ослабляется затяжка гаек, на которых он установлен;
замок передвигается в другое положение и затягивается винт, крепящий тягу, проверяется легкость запирания механизма, а в случае необходимости данная регулировка повторяется;
регулируется положение фиксатора, если для того, чтобы закрыть дверь багажного отсека требуется приложить большое усилие.

Регулировка замка крышки багажного отсека на Лада Калина осуществляется по аналогии, с такой процедурой справится любой автовладелец, даже не имеющий опыта в ремонте автомобилей.

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Источник

Замена осветительных ламп в Ладе Приора

Замена и подключение новых плафонов в салоне Лады Приора не требуют каких-то особых навыков.

Рассеиватель в салоне следует закрепить к основанию несколькими клипсами, которые при необходимости с легкостью отогнуться при помощи плоской отвертки. Для того чтобы выполнить данные работы, потребуется поддеть рассеиватель и надавить на клипсу. Дальше крышка без труда откроется, а проводок, которые необходимо извлечь, легкодоступен. После этого можно осуществлять замену лампы и собирать плафон. Сборка производится в обратном порядке.

Чтобы установить светильник в задней части салона, потребуется чуть больше времени и аккуратности. Так как монтаж плафона будет осуществляться в потолке машины, то каждый этап необходимо выполнить отдельно.

Изначально планируя данные работы, необходимо приобрести плафон. Его можно найти в любом автомагазине города, а процедура его установки довольно проста:

На потолке салона, в месте, где находится разъем и будет монтироваться плафон, делается разметка.
Покрытие салона аккуратно вырезается по намеченным линиям.
От переднего плафона под автомобильным покрытием тянется проводка.
Делается подключение заднего светильника.

На Ладе Приора «Норма» автомобильные специалисты также рекомендуют менять передние плафоны. Выполняются данные работы совершенно идентично приведенных выше. Занимаясь заменой, следует помнить, что светодиоды будут разниться между собой. В переднюю часть салона рекомендуется устанавливать лампочки средней яркости, а в заднюю – высокой.

Принимая во внимание простоту монтажа и экономичность времени, с данной работой сможет справиться даже начинающий автолюбитель. Результат однозначно будет заметен и оценен как водителем, так и пассажирами автомобиля

Плафон освещения салона Приоры: отличия блоков, ламп и правила замены

Во время движения освещение салона, конечно, не нужно, но на стоянках без него не обойтись. В этой статье мы поговорим об автомобилях Лада Приора комплектаций «Норма» и «Люкс», выясним, какие лампы освещения салона в них использовались и в какие фонари ставились.

Автомобиль Лада Приора (ВАЗ 2170) выпускалась в двух комплектациях: «Норма» и «Люкс». В первом случае для подсветки салона Приора использовался один фонарь, расположенный между боксом для очков и салонным зеркалом заднего обзора. В качестве источника света в него устанавливалась лампа C5W.

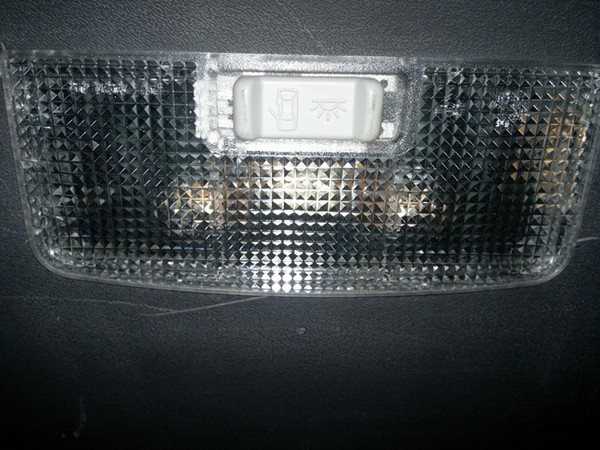

Выглядит фонарь освещения салона довольно скромно и имеет минимальный функционал:

Всегда включено.
Всегда выключено.
Включается при открытии любой двери.

Фонарь подсветки салона Лада Приора в стандартной комплектации У Лады Приора «Люкс» уже два фонаря освещения салона: передний и задний. «Люксовый» передний светильник отличается от «Нормального» не только внешним видом, но и более широким функционалом. Кроме режимов «Всегда горит», «Не горит» и «Горит при открытии двери», он имеет еще два:

Локальная подсветка водительского кресла.
Локальная подсветка пассажирского кресла.

Эти режимы включаются отдельными кнопками независимо от остальных. Находится передний плафон там же, где и у «Нормы» – под боксом для очков. В качестве источников света в устройстве используются светодиоды.

Передний плафон подсветки салона Лада Приора расширенной комплектации

Задний прибор освещения салона обеспечивает подсветку заднего сидения – раздельно для левого и правого пассажира. Включаются они независимо отдельными кнопками. Источник света тот же, что и у переднего, – светодиоды.

Дополнительный плафон освещения у Приора «Люкс» находится над задним креслом (слева виден передний фонарь)

Как сделать охлаждаемый вещевой ящик на Приору: инструкция — самоделка

Перчаточный ящик можно сделать еще более практичным. Поскольку документы следует носить с собой, а инструменты зачастую отправляются в багажник, можно отказаться от охлаждающей сумки. Достаточно подключить охлаждение к вещевому ящику. Для проведения работ понадобится:

ручка корректора блок-фар;
утеплитель (около 2м на 1 м);
два штуцера, две соединительные резинки;
шланг длиной около 0,5 м, подходящий по диаметру для штуцера;
старая, ненужная коробка для дисков;
два хомута.

Чтобы сделать охлаждающий вещевой ящик для Приоры, выполните следующие действия:

Демонтируйте крышку перчаточного ящика.
Из коробки для дисков вырежьте сердцевину – круглую клапанную задвижку. У нее есть центральное отверстие. Самостоятельно нужно сделать отверстия в виде секторов, которые будут занимать около четверти общей площади круга друг напротив друга.
Далее из той-же коробки вырежьте две полоски в форме буквы «Г» и сделайте из них подставку для получившейся пластмассовой заготовки. Буквы «Г» приклейте «Моментом».
Получившуюся установку прикрепите к квадратному штоку ручки. Соединения усильте при помощи степлера. Клапан покройте маделином (иначе он будет скрипеть при работе).
Внутри ящика в круглом углублении сделайте два отверстия в форме секторов – точно таких же, как на клапане.
Также в круглом углублении прикрутите два самореза, чтобы они крепили клапан на месте.
Поставьте клапан, дополнительно зафиксировав его при помощи шурупа. Он загоняется через центральное отверстие клапана. Ручка клапана должна поворачиваться легко, без скрипа.
Штуцеры необходимо привести к нужным размерам при помощи ножа (в соответствие появившемуся отверстию). Штуцер насадите при помощи клея.
Внутреннюю часть крышки вещевого ящика покройте утеплителем.
Продырявьте верхний пассажирский воздуховод, вставив штуцер.
Шланг присоедините сначала к одному штуцеру. Затем покройте его «тело» маделином, чтобы не было скрипов. Соедините шланг со вторым штуцером. Соединения затяните хомутами.

Система готова к работе, она будет включаться вручную.

Что делать если гремит бардачок (вещевой ящик)

Для автомобиля Лада Приора с пробегом становится актуальным вопрос устранения сверчков – поскольку крепежи расшатываются, лишние звуки появляются чрезмерно часто. Вещевой ящик на Приоре, может стать одной из причин дискомфорта, потому что будет издавать «пищащие» звуки, от которых захочется избавиться.

Источники шума могут быть следующими:

Металлические оси, удерживающие крышку. Они плотно прилегают к пластмассе, из-за чего издают противный звук. Устранить неприятность можно таким образом: оси можно покрыть изолентой, а пластмассовые ячейки заполнить биопластом, который смягчит проявление силы трения.
Отдельно стоит сказать о том, что если оси издают скрипы около мест крепления, можно использовать изоленту, или решить задачу кардинально, с помощью клея.
Верхняя часть с металлическими креплениями. Поможет оклейка материалом — антискрип – подойдет тот же маделин.
Внутренняя часть крышки ящика тоже может скрипеть. Ее внутреннюю поверхность достаточно будет покрыть антискрипом, чтобы решить проблему.

Оклейка карпетом

Чтобы покрыть внутреннюю часть крышки карпетом, который предотвратит скрип, прежде всего, необходимо снять пластмассовую деталь по инструкции. Крепить карпет, залезая внутрь руками, будет неудобно, при этом можно пропустить важный участок или вообще наклеить его криво.

Для установки понадобится карпет (величиной 1м на 1м) и обычный клей для пластмассы. Размеры куска карпета обусловлены тем, что для начала придется сделать «выкройку», чтобы покрыть всю внутреннюю часть крышки, а затем закрыть «боковинки», чтобы крышка смотрелась органично.

Механизм работы прост: когда выкройка будет готова, покройте клеем крышку вещевого ящика, положите по размеру карпет. Без него должны остаться только крепежи (дугообразные салазки) и замок.

Лайфхак: обивка бардачка на Приоре – инструменты – материал, инструкция

Для владельцев 2170 есть заранее приготовленный комплект. Не нужно ничего замерять и вырезать. ООО «КожДизайнАвто», которая находится в Тольятти, выпускает комплект с уже готовыми частями карпета. Задняя его часть покрыта широкими полосками двустороннего скотча, поэтому никаких инструментов не понадобится.

Производитель рекомендует осуществлять поклейку при температуре 15֯С со средней влажностью. Чтобы покрытие легло на крышку ящика правильно, следует ее демонтировать, предварительно приложив карпет, чтобы свериться по краям.

Установка дополнительной подсветки в багажник и полку багажника Лады Приора

0:37

1. Установка дополнительной подсветки багажника Лады Приора

0:153

2. Подсветка полки багажника Лады Приора

0:232

Установка дополнительной подсветки багажника Лады Приора

Сразу после покупки машины меня удручал фонарик в багажнике. Толку от него не было совершенно. Заменил его на 6 мощных светодиодов. Света стало намного больше, но его все-равно не хватало, потому что все багажное отделение отделано черным свет поглощающим материалом и отражать свет там нечему. Некоторое время назад разжился на работе светодиодной лентой. Возил ее очень долго и никак не мог найти ей применение. И вот она мне и пригодилась. Купил разъемы «папа» и «мама» вот такие

0:1227

1:1732

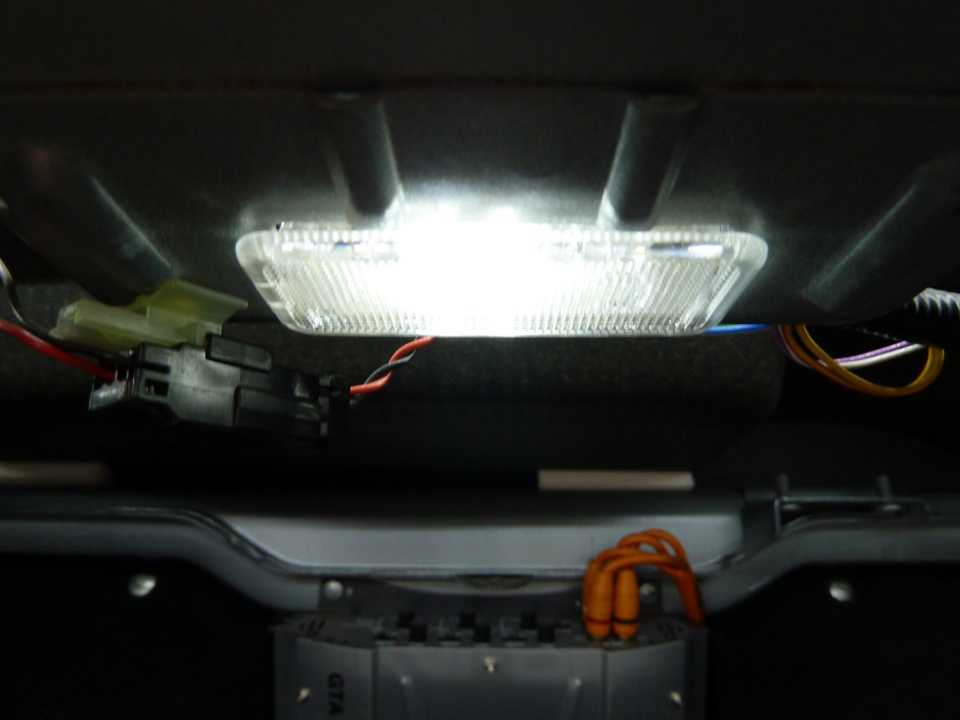

Отрезал кусок ленты необходимой длинны и припаял к ней один из разъемов

1:1867

2:2372

Далее решил, что питать эту ленту буду через отдельный предохранитель, потому как даже приблизительно не знал, сколько она потребляет. Пропаял и второй разъем.

2:294

3:799

Далее сделал пробное включение ленты и оказалось, что она потребляет всего 250мА.

3:949

4:1454

Ленту, не мудрствуя лукаво, прикрепил четырьмя пластиковыми хомутами к верхней перекладине усилителя кузова «Техномастер». Лента пошла снизу перекладины.

4:1741

5:2246

Несколько раз мне приходилось снимать эту поперечину для перевозки крупногабаритных грузов. Снимается она несложно-минут за 10. Поэтому, если в будущем снова понадобится ее снять, то просто разъединю разъемы ленты и сниму поперечину вместе с лентой.

5:459

6:964

Разъемы я вытащил для наглядности. На самом деле они прячутся под обшивкой.

6:1105

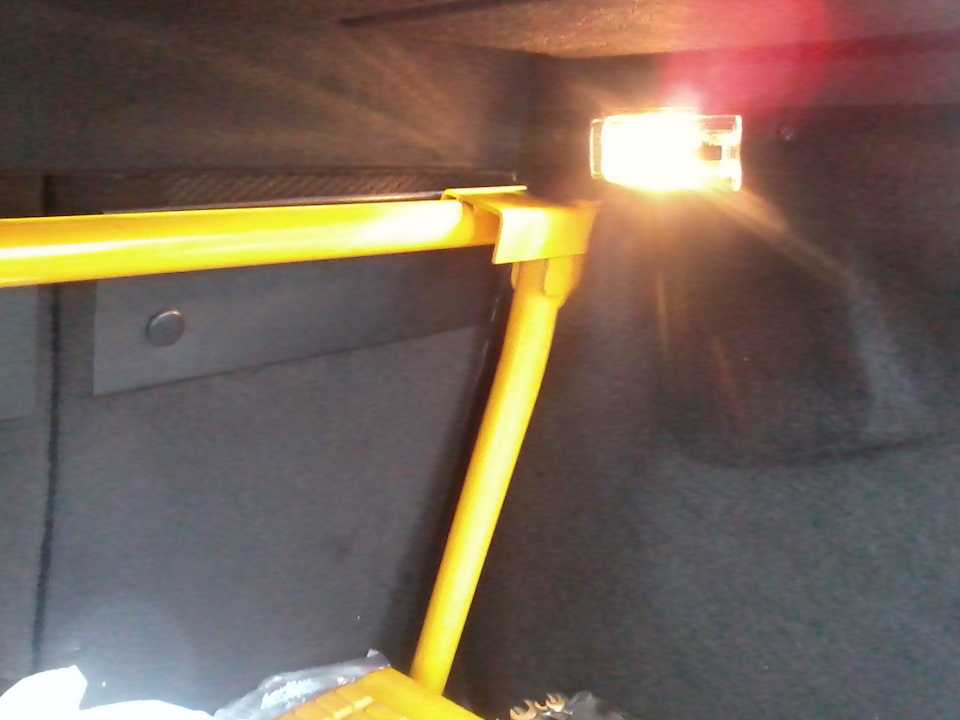

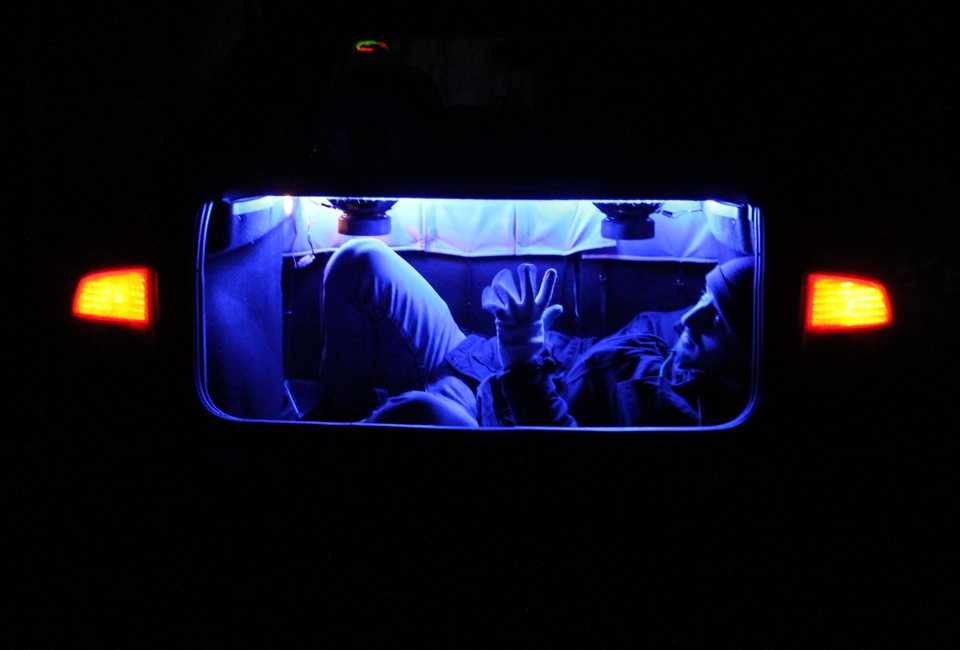

Ну и результат проделанной работы. Снимал специально без вспышки. Ах, да, запитал ленту от фонаря подсветки багажника.

6:1324

7:1829

Света стало столько, что я даже могу кому-нибудь отдать половину

7:1950

Подсветка полки багажника Лады Приора

Кто-то на днях интересовался, как будет реализована подсветки полки багажника. Вот и отчет. Все просто. Прикупил полулюксовый приоровский плафон, установил в него яркие светодиоды вместо штатной лампы накаливания и врезал этот плафон в пластиковую обшивку двери багажника. Провода проложил внутри задней двери через штатную резиновую гофру. То есть просто добавил пару проводов к уже имеющимся там. Использовал для этих целей кабельную протяжку из стекловолокна.

7:2885

8:504

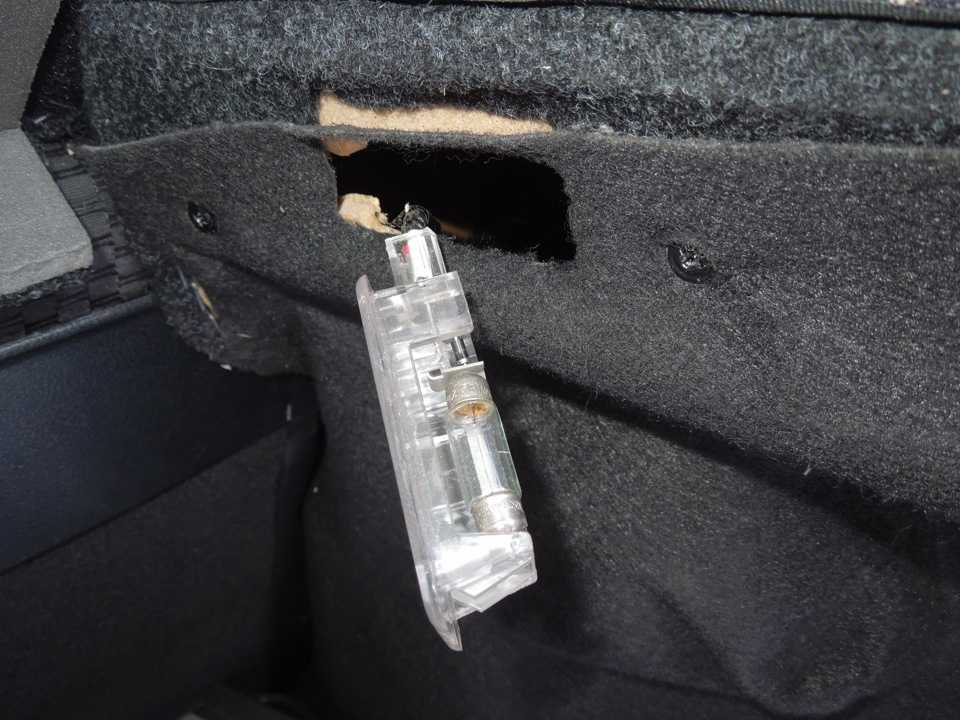

Пластик очень мягкий и хорошо режется ножом. Царапается, кстати, также хорошо

8:750

9:1255

Плафон сидит, как родной.

9:1304

10:1809

11:2314

12:504

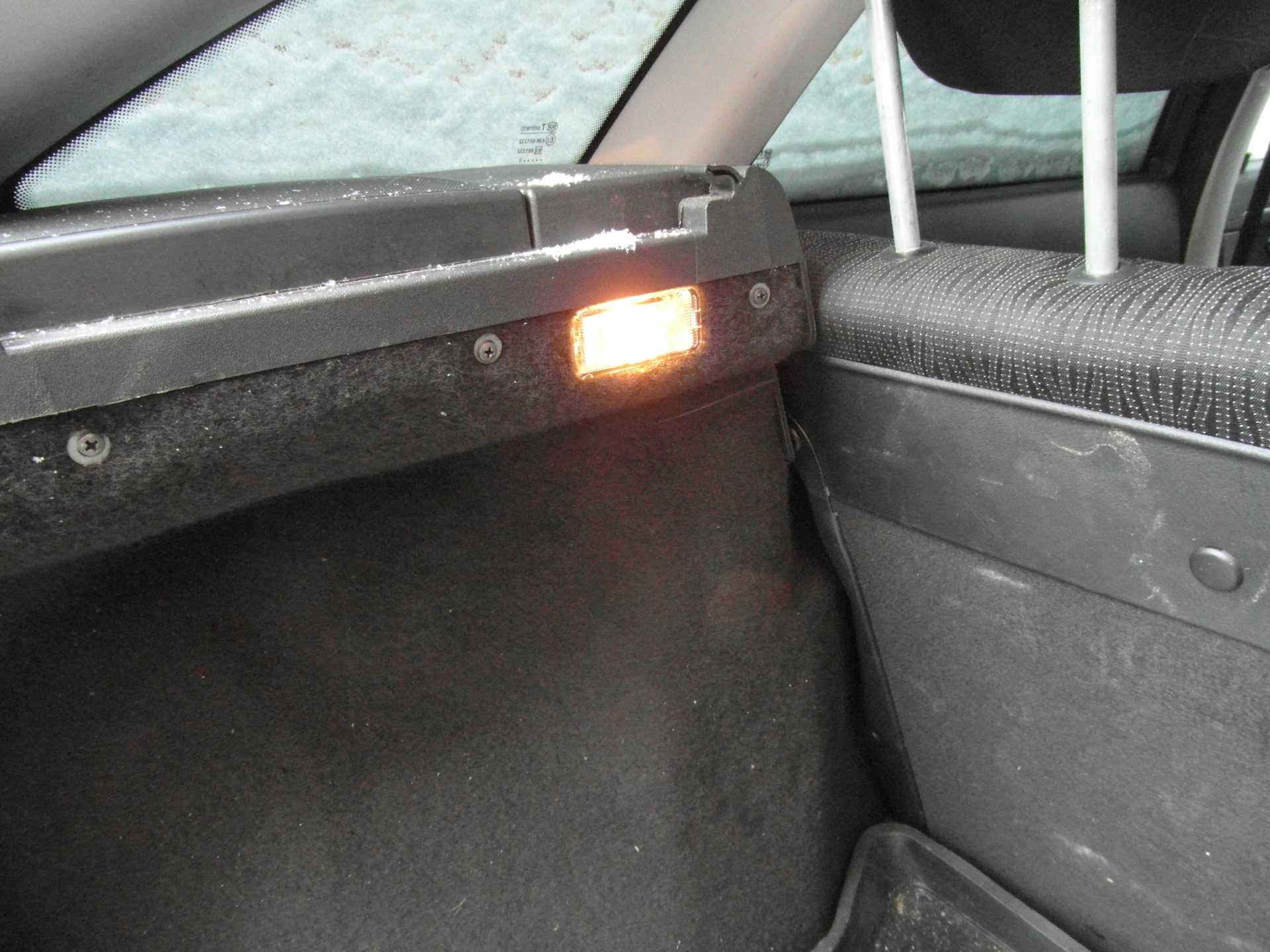

Смотрится очень неплохо. Освещает не только полку багажника, но и пространство вокруг машины сзади.

12:690

https://www.drive2.ru/l/1521086/

12:726

https://www.drive2.ru/l/1486422/

12:762 следующая статья:

Установка ограничителя открывания двери от Калины в Ладу Приора

Все видели и знают, что на калинах ограничитель открывания двери сделан с фиксацией двери в полуоткрытом положении,

13:1638

Рейтинг 0.00 18526

Причины

Ниже приведены основные причины, по которым огни заднего хода могут выйти из строя и не загораться при движении на задней передаче.

Перегорания ламп
Предохранитель
Датчик заднего хода
Обрыв цепи
Окисление контактов

Перегорание ламп

Это наиболее простой вариант, но все же исключать его нельзя. Маловероятно, что сразу обе лампочки могли выйти из строя, но возможно, что Вы могли не заметить что одна из ламп заднего хода не горит. Поэтому в первую очередь стоит проверить именно лампы. Для этого необходимо демонтировать фонарь, снимается он с багажного отсека и держится на трех барашках.

Предохранитель

Обе лампы заднего хода получают питания по одной и той же цепи, защищенной одним предохранителем. Поэтому при оплавлении плавкой вставки цепи питания огней пропадает и обе лампы перестают включаться. Это с легкостью можно проверить, посмотрев на приборную панель, так как на Приоре предохранитель, отвечающий за питание задних ходовых огней, так же отвечает и за подсветку приборной панели. Если на авто одновременно перестали гореть огни и подсветка щитка приборов, скорее всего из строя вышла плавкая вставка.

Данный предохранитель находится под номером F12 с номинальным током 20А или 10А в зависимости от комплектации авто. В комплектации «люкс» 20А, «норма» 10А.

Заменять предохранитель можно только таким же номиналом, как и был, установлен ранее во избежание возгорания электропроводки автомобиля.

Обозначения других предохранителей можно посмотреть тут.

Датчик заднего хода

Для включения ламп заднего хода на приоре используется специальный датчик, который устанавливается в корпус коробки переключения передач (КПП). Именно он способен вывести из строя огни. Данный датчик является надежным, но и он иногда дает сбой.

Ремонтировать данный электроприбор не предоставляется возможным, поэтому рекомендуется его менять целиком.

Добраться до датчика можно со смотровой ямы, но для этого придется демонтировать защиту картера (если она имеется). Находим датчик, на картинке обведен красным кругом.

Далее снимаем фишку с датчика и замыкаем ее перемычкой из тонкого провода, затем включаем зажигание и смотрим, загорятся ли огни. Если лампы зажглись, то необходимо приступать к замене датчика.

Обрыв цепи

Проверка цепи на обрыв производится с помощью мультиметра. Необходимо включить зажигания на автомобиле и установить КПП на заднюю передачу. На приборе установить переключатель на измерения постоянного напряжения, как на картинке ниже.

Проверяем, приходит ли плюс на лампу для этого вынимаем лампу и между двух контактов подключаем прибор, если прибор показывает показания от 11В до 13В значит все в норме и цепь исправна.

Если нет показаний, то один из щупов мультиметра соединяем с кузовом автомобиля и производим замер. Появившиеся показания на мультиметре будут означать что на фонарь не приходит масса «-«. Необходимо искать обрыв.

Если показаний нет, то обрыв цепи питания «+» и «-«. Лучше всего обратиться к автоэлектрику для устранения проблемы.

Окисление контактов

Контакты могут окисляться из-за плохого соединения между лампой и контактом, а так же датчиком и фишкой. Чаще всего окисление происходит на контакте фишки с датчиком. Проверяем контакты, при необходимости поджимаем их и зачищаем их.

После проведения всех выше описанных манипуляций задние ходовые огни вашего автомобиля засияют как новые.
