Карбюратор для скутера 4 т 139qmb cvk

Ответственность владельца

В течение гарантийного периода владелец имеет право на бесплатное устранение дилером (продавцом) или уполномоченной сервисной станцией дефекта, признанного производителем гарантийным.

1  Владелец обязан предоставить дилеру (продавцу) или ответственному лицу уполномоченной сервисной станции «Сервисную книжку» при каждом обращении для обслуживания и ремонта изделия.

2  Владелец несет ответственность за соблюдение правил эксплуатации, содержание изделия и своевременное прохождение периодического технического обслуживания в соответствии с указаниями Руководства по эксплуатации.

3  Владелец оплачивает расходы по периодическому обслуживанию изделия, а также в случаях, предусмотренных в пунктах 1.1 и 1.2 раздела «Ограничения по гарантии».

4  При выявлении неисправности в гарантийный период владелец должен прекратить эксплуатацию и доставить изделие дилеру (продавцу) или на уполномоченную сервисную станцию в течение 10 дней после обнаружения дефекта.

5  Доставка мототехники дилеру (продавцу) или на уполномоченную сервисную станцию осуществляется владельцем.

6  Владелец оплачивает расходы по демонтажу/монтажу агрегатов и диагностике систем предполагаемого гарантийного дефекта изделия в случае признания дефекта не гарантийным.

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Настройка работы двигателя на холостом ходу

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

Suzuki XF650 Freewind

Прежде чем настраивать карбюраторы необходимо обязательно: проверить\настроить зазор на клапанах, почистить воздушный фильтр, заменить свечи, залить свежий бенз (если в баке он c прошлого сезона), иначе настройка карбюраторов может получиться не правильная.

Приобрести ремкомплект для карбюраторов (2 штуки) лучше заранее. В сервисном мануале отлично расписано устройство и принцип работы карбюраторов, желательно изучить прежде чем крутить.

Снятые карбюраторы лучше почистить снаружи прежде чем разбирать

Важно не трогать датчик положения дроссельной заслонки, необходимости его откручивать нет. Винты на карбюраторе открутить сложно, легко срываются шлицы, лучше использовать ударную отвертку или как минимум подходящие к шлицам отвертки

Не ковырять жиклеры острыми предметами!

По настройке: — за холостой ход (и при небольшом открытии газа) отвечает вторичная дозирующая система, смесь регулируется винтом холостого хода (влияет и на средний диапазон но в меньшей степени)

— за средний диапазон отвечает игла (регулируется изменением высоты шайбы на игле, 5 делений, среднее по умолчянию)

— за высокие обороты отвечает главный жиклер, настройка возможна только заменой жиклера

—уровень топлива в поплавковой камере влияет на весь диапазон, лучше выставить по мануалу. Если карбюратор давно не настраивали то возможно уровень в поплавковой камере будет выше чем нужно, язычок поплавка постепенно подгибается под нагрузкой

Последовательность настройки и разборки:

— отсоединить шланги запомнив\пометив что куда

— открутить крышку над мембраной, аккуратно достать мембрану с иглой, все детальки складываем отдельно для каждого карбюратора

— вынуть иглу из мембраны-заслонки потянув за пластиковый язычок, убедиться что шайба в среднем положении и что игла не протерлась (если игла протерлась до ощутимых углублений то лучше заменить, возможно если опустить на одно деление это компенсирует лишний зазор)

— открутить крышку поплавковой камеры, открутить винты фиксирующие ось поплавков, достать поплавки, выкрутить жиклеры (запоминаем где какие), выкрутить жиклер из эмульсионной трубки, выкрутить винты фиксирующие седла игольчатых клапанов, достать седла

— выкрутить винт настройки холостого хода, не потерять шайбочку и резинку под болтом. Предварительно закрутить до легкого упора и запомнить количество оборотов

— снять резинки с всего что выкрутили и отправить промываться в стаканчике с жидкостью для чистки карбюраторов

— продуть все каналы в карбюраторе жидкостью для чистки карбюраторов, продуть воздухом

— проверить иглу игольчатого клапана (это та на которую давит язычок поплавков), если есть бороздки — заменить вместе с седлом из ремкомплекта. Старое седло может быть сложно установить из-за разбухшей резинки — смочить силиконовой смазкой, седло прижимается винтом почти заподлицо.

— возвращаем все трубки и жиклеры на место, закручиваем без фанатизма

— устанавливаем поплавки и выставляем уровень 13мм подгибая язычок, уровень замерять удобно П-образным шаблоном из картона, поплавок не должен всем весом давить на игольчатый клапан

— переворачиваем карбюраторы на бок под небольшим углом и замеряем, как это сделать правильно проиллюстрировано тут: https://www.allthingsmoto.com/forums…

— заменяем все резинки на новые из ремкомплекта и собираем все как было.

— винт регулировки смеси на холостом выставляем по мануалу на 3 оборота (закрутили до легкого упора и выкрутили обратно на 3 полных оборота)

В общем то вся настройка сводиться к чистке и возвращению к заводским установкам. В случае если установлен прямоток или нестандартный фильтр воздуха, или топливный фильтр, то заводские установки могут не подходить.

При установке карбюраторов на место сложно надеть патрубки с фильтр бокса равномерно, придется помучатся. В моем случае предыдущий владелец криво установил один из патрубков и он принял кривую форму, пришлось снимать патрубки и надевать их на карбюраторы, а затем эту конструкцию запихивать.

A-Team

Видео которое запилил Jack

https://youtube.com/watch?v=8o-H8N2YO_4

Карбюратор скутера. Правильная регулировка

Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое

Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной. К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора

Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются

К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора. Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе

На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.

Настройка карбюратора на холстом ходу и низких оборотах

Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:

1. Скутер тяжело заводиться и все время норовит заглохнуть
2. Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
3. При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
4. Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.

Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:

1. Неровный, плавающий холостой ход двигателя
2. Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
3. Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.

Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.

На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.

Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

• Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
• Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
• При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
• Невозможно запустить двигатель «на холодную».
• Мотор нельзя завести с первой попытки.
• Сильно увеличился расход топлива при езде.

Статья в тему: Промывка системы охлаждения двигателя своими руками

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

• скутер держит стабильные показатели оборотов;
• отсутствует дрожь двигателя, провалы в работе;
• карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

• бедная;
• богатая;
• оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

1. Винт качества смеси закручивается до упора.
2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
3. Завести скутер, поджать на треть винт.
4. Если обороты подросли, закрутить на четверть.
5. Регулируем до того момента, пока обороты не перестанут падать.

Карбюратор скутера

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

Когда поршень движется вниз, открывается выпускное окно и немного позже открывается переходное окно, через которое впрыскивается новая порция горючего.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.

Настройка на средних и больших оборотах

Качественное приготовление винт соотношения смешивания на холостом ходу. Неудачи при высоких оборотах двигателя могут быть исправлены по-другому.

После открытия дроссельной заслонки запуска топливной форсунки. Его задача заключается в обеспечении топлива для диффузора во время ускорения самоката.

Непригодные сопла приводят к отклонениям в составе топливовоздушной смеси. Во время самоката может увеличить мощность, чтобы дроссель, даже до тех пор, пока двигатель не остановится полностью.

Правильный алгоритм управления карбюратором на высокой скорости:

• очистки внутренних каналов загрязняющих веществ;
• проверить уровень топлива в поплавковой камере;
• настройка хода клапана (иглы);
• убедитесь, что размер сопла правильно.

Признак правильной работы 2t двигателя и ют является быстрым увеличением оборота на газе. Любое отклонение от устойчивости ускорения двигателя указывают на неправильную установку.

Признаки отклонения приготовления смеси

Важный показатель качества сгорания топлива в цилиндрах это цвет свечи зажигания. Опытные машиностроительные нужно только посмотреть на его состояние, чтобы понять, что правила должны быть введены.

Есть две отличительные цвета:

1. Белый (голубоватый) свеча зажигания — плохая смесь, мопедов перегреве и не обеспечивают оптимальную мощность.
2. Черный с загрязнением окружающей среды — чрезмерным потреблением топлива.

Поведение самоката из-за неправильную смесь топлива является специфическим:

• неправильно приемистость;
• Переходит из глушителя;
• тлеющий газообразные продукты сгорания;
• заметное снижение выходной мощности;
• внезапный срыв.

Обычные искры мопед имеет коричневый цвет. Должно быть свободны от копоти, а электроды должны быть чистыми, без признаков плавления.

Устройство и принцип работы

Применяемые на большинстве моделей скутеров карбюраторы — поплавкового типа. Они имеют смесительную камеру, в которой происходит смешивание бензина с воздухом. Образовавшаяся при этом топливная или горючая смесь поступает в двигатель, где и сгорает Правильное соотношение воздуха и топлива обеспечивают: жиклёры, дозирующая игла, золотник и механизм дроссельной заслонки. При определённых условиях им помогают, пусковой обогатитель смеси и ускорительный насос. От слаженной работы этих деталей и механизмов зависит работа устройства в целом. Если Вы стали замечать перебои в работе двигателя, снижение его мощности или тенденцию глохнуть на холостом ходу, необходимо в первую очередь проверить, как отрегулирован карбюратор на Вашем скутере. Процесс его настройки практически ничем не отличается от регулировки карбюратора мотоцикла или «Солекс» ВАЗа. Поэтому, отработав приемы регулировки на своем двухколесном друге, Вы без проблем справитесь с другими транспортными средствами.

Особенности настройки карбюратора 2 х тактного скутера

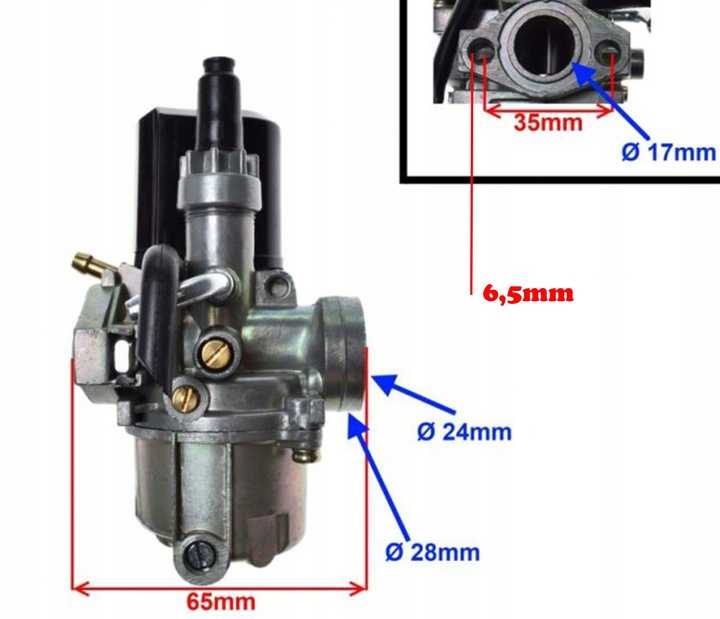

Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.

На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.

Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.

Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.

Как отрегулировать карбюратор на скутере

Как говорилось в начале статьи, что существует плановое техобслуживание и внеплановое, т.е. то, которое вызвано определенными симптомами.

Перечень случаев, когда регулировка карбюратора на скутере является вынужденной мерой:

• проблемы с запуском двигателя. Он может не запускаться вовсе, или же с определенными усилиями;
• потеря прежней динамики скутера и разгона;
• наличие нестабильного холостого хода;
• наличие завышенных оборотов двигателя скутера;
• если скутер стал более прожорливым;
• наличие черного дыма из выхлопной трубы.

Таким образом, если был замечен хотя бы один из выше перечисленных симптомов, то это явный сигнал к тому, что необходимо осуществить регулировку скутера.

Существует несколько правил регулировки.

1. Она осуществляется при горячем двигателе, прогретом не менее 10 минут;
2. Перед регулировкой обязательной мерой является проведение тщательной чистки карбюратора;
3. Первым этапом выполняется регулировка холостого хода;
4. После этого регулируется качество смеси, а также настраивается уровень топлива.

Холостой ход, как говорилось выше, регулируется с помощью винта. Данная регулировка будет необходимой мерой в том случае, если транспортное средство на протяжении длительного времени стояло без движения (например, после зимовки). Регулировка холостого хода, как бы, придает карбюратору новую жизнь. Итак, если необходимо обороты сделать выше, то винт закручивается, и наоборот: для уменьшения оборотов винт откручивается.

Регулировка смеси

Качество смеси влияет на расход топлива, а также на общую работу двигателя скутера. Поэтому, ее настройка также является одним из этапов регулировки карбюратора. Согласно рекомендациям специалистов, смесь необходимо настраивать в соответствии с заводскими пропорциями. Если же в смеси будет большой объем воздуха, т.е. она будет бедной, то есть риск получить частое перегревание скутера, в результате чего произойдет потеря мощности и динамики скутера.

Если же смесь сделать очень богатой, то это ударит по карману, а также приведет к образованию излишнего нагара в камере сгорания, поскольку будет происходить перерасход топлива. Регулировка качества смеси осуществляется при помощи винта или же изменения положения иглы в дроссельной заслонке. Обычно, пользуются перемещением иглы: подниманием иглы смесь обогащается, опусканием – обедняется.

Если качество смеси настроено так, как нужно, то это становится заметным в следующих моментах:

• разгон скутера осуществляется плавно;
• при езде на нем двигатель работает четко, без каких-либо провалов;
• отсутствуют любые рывки.

Регулировка уровня топлива

Уровень топлива настраивается после соответствующей проверки. Для этого необходимо на нижней части карбюратора найти прозрачную трубку, открутить сливочный винт, поднять трубку вверх и проверить уровень. Нормой считается, когда топливо находится на уровне, чуть ниже бордюра крышки карбюратора.

Если уровень другой, то следует произвести следующие действия:

• снять крышку;
• загнуть усик иглы, который выступает в качестве запорного механизма. Данный вид настройки осуществляется в крайне малых диапазонах.

Таким образом, если все выполнено правильно, то скутер порадует своей отменной работой, скоростью, мощностью, плавной ездой, и, конечно же, безопасностью

Стоит также еще раз обратить внимание на тот факт, что карбюратор должен быть обязательно чистым перед его регулировкой, а также все его составляющие должны быть заводского производства, а не кустарного и не заимствованные с другого какого-то скутера

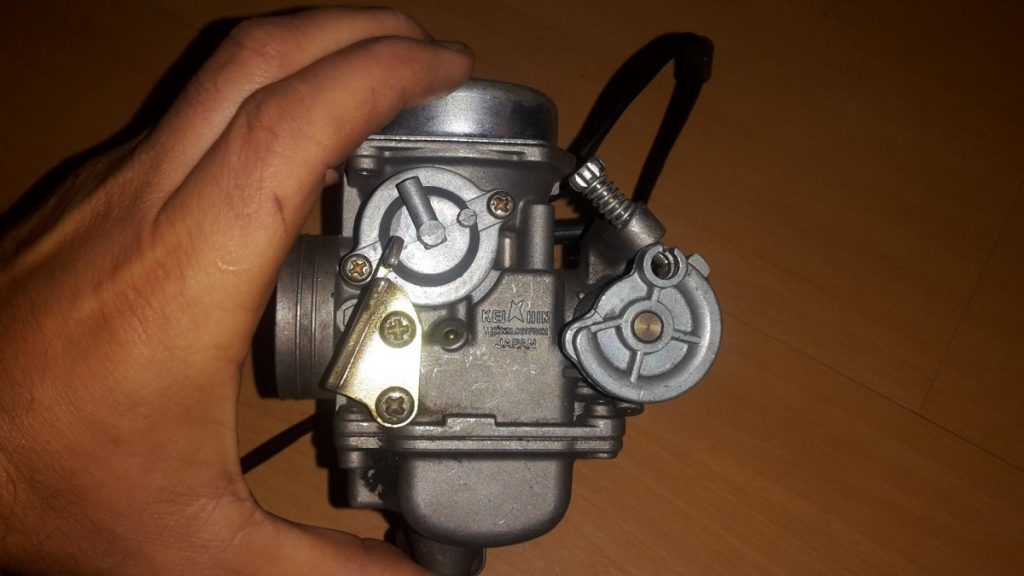

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

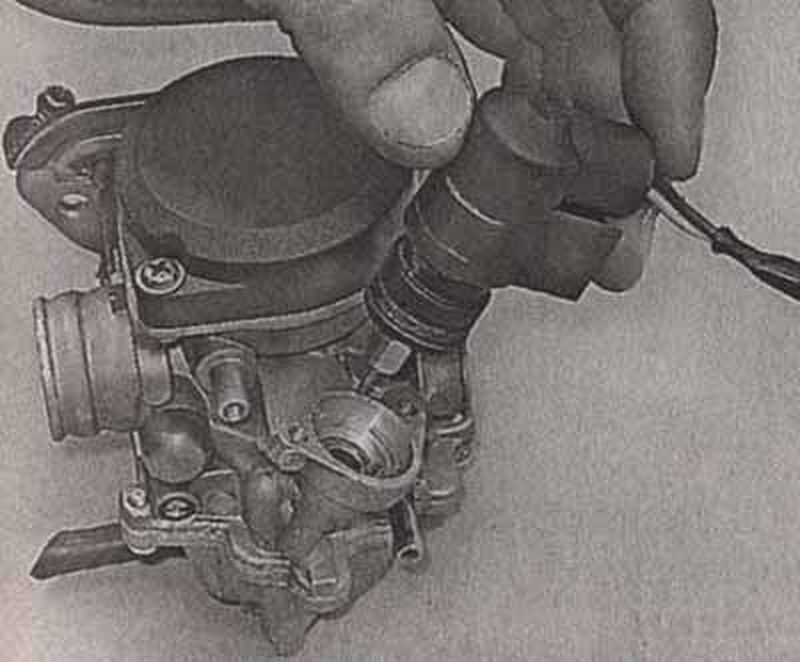

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.
