Лада приора печка дует холодным воздухом причины

Устройство отопителя на Приоре

Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:

радиатор или теплообменник системы отопления;
вентилятор, подающий воздух в салон;
заслонка, регулирующая температуру воздуха;
редуктор заслонки печки;
заслонка распределителя потоков по дефлекторам;
дефлекторы.

Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

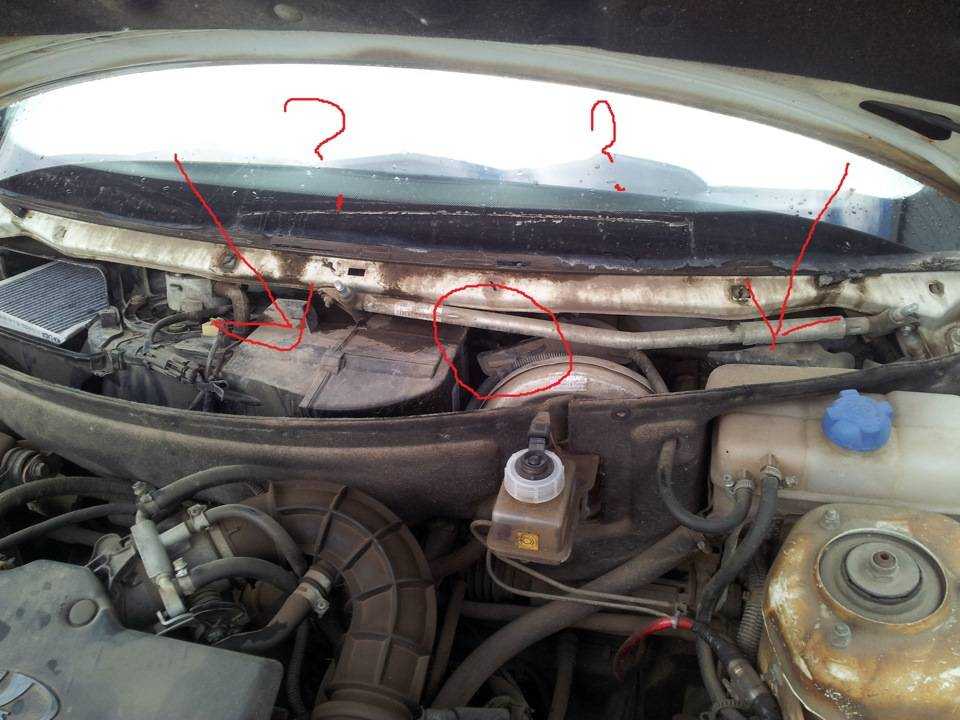

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

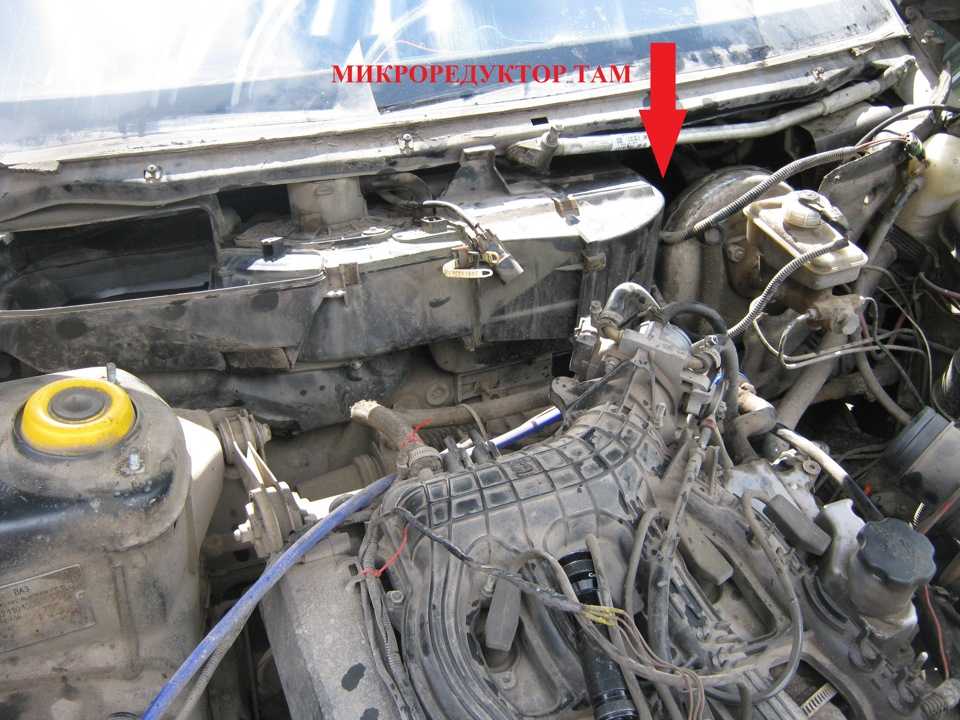

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

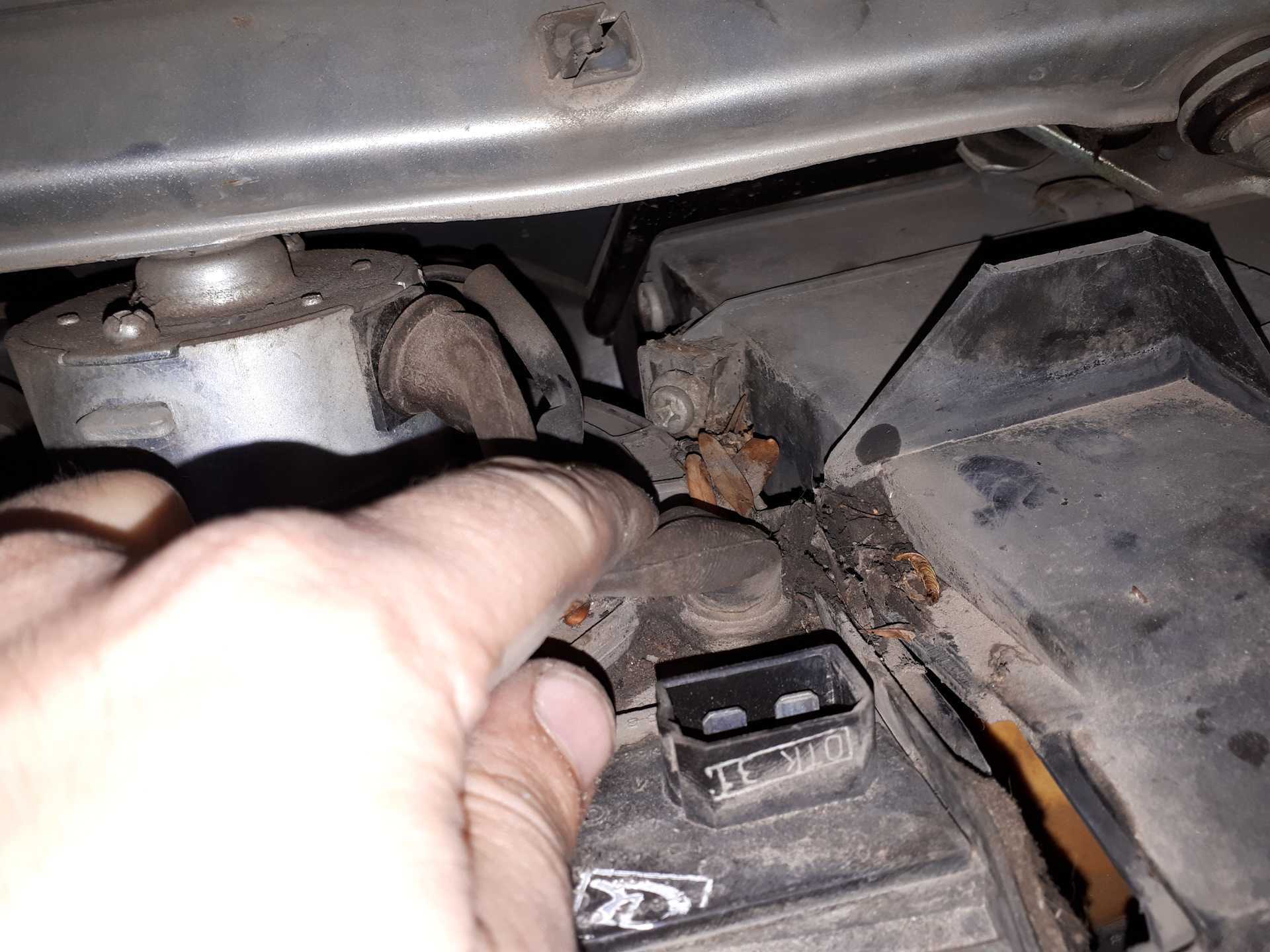

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А)

Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Lada Priora sedan — Хэтчбек «Антарес» › Logbook › Ремонт регулятора печки с кондеем «панасоник»

С приходом холодов печка начинает использоваться все чаще и чаще, как то утром завел машинку с автозапуска и с мыслями что щас сяду в теплую тачку вышел из дому, но она решила по другому))) Печка перестала дуть во всех положениях кроме максимального, стало ясно что моторчик живой, а вот регулятор накрылся. Так пришлось кататься мне пару дней из-за нехватки времени. В свободное время стал курить Д2 в поисках решения данной проблемы, статей с подобными случаями просто горы. В РЧВ может полететь 2 вещи: транзистор (2KS2267) и термопредохранитель (2А 250В ), едем в радиолавку за запчастми, транзистор стоит 240р, термопредохранитель 38р, а вот новый РЧВ стоит 1550р, так что есть смысл попробовать отремонтировать самому . Транзистор я брать не стал, в нете народ пишет что он редко выходит из строя, в основном срабатывает термопред от перегрева, я взял только термопред, правда не много другого вида (2А 250V 140°С) Для того чтобы достать РЧВ придется снять жабо

сидит он на винтах, скидываем фишку с него, откручиваем винты и достаем

далее несем его домой и разбираем, откручиваем винты и снимаем пластиковый корпус. Плату на которой припаян этот пред снять так просто не получится, пред заложен под транзистор, а транзистор находится под платой и прикручен к радиатору охлаждения.

Прежде чем пытаться оторвать плату, надо отпаять эти контакты термопреда и транзистора, я откусил контакты термопреда и отпаял контакты транзистора

на фото видно что транзистор посажен на термопасту а под нее заложен термопред, прозвонив контакты транзистора убедился что он рабочий, а вот термо пред сгорел. Я не стал срывать транзистор с заводской термопасты и доставать старый термопред, просто припоял новый термопред и заложил его внутрь тоже с термопастой на ножки насадил термоусадку

Далее собираем все в обратном порядке, пластиковый корпус собираем с герметиком и устанавливаем на место

После проделанной работы и убедившись что печка снова умеет менять скорость обдува собираем все как было))) Экономия составила 1500р и приобретен опыт по ремонту РЧВ

Спасибо за внимание, удачи ! P/S:. Тыкаем кнопочки, нам с тачкой приятно)))

Тыкаем кнопочки, нам с тачкой приятно)))

Источник

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
фильтр воздушный (21700-8122090-00);
регулятор частоты вращения мотора (2170-38127025-10);
моторедуктор заслонки отопительной системы (21700-8127200-10);
радиатор отопителя (21700-8101060-10);
шланг отводящий (21700-8101208-00);
патрубок отводящий (21700-8101200-10).

клапан рециркуляции (21700-811908-00);
вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
вакуумные шланги с обратным клапаном (21700-8119100-00);
электромагнитный клапан (21700-8119130-00);
воздушный фильтр (21700-8122020-00);
подводящий патрубок (21700-8101200-00);
моторедуктор заслонки (21700-8127200-00);
датчик температуры радиатора (21700-8101250-00);
радиатор (21700-8101060-00);
отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

Устройство следующее:

моторедуктор воздушного потока (2170-81271-00);
датчик температуры воздуха (внутри машины) (11186-81280-50);
блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
резистор для установки скорости мотора (2123-81180-22);
моторчик(мотор) печки (2111-81180-20);
моторедуктор заслонки (2110-81272-00);
воздушный фильтр (2110-81220-20);
радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.

Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.

Ремонт, диагностика и замена заслонки печки на Лада Приора

Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.

Устройство отопителя на Приоре

радиатор или теплообменник системы отопления;
вентилятор, подающий воздух в салон;
заслонка, регулирующая температуру воздуха;
редуктор заслонки печки;
заслонка распределителя потоков по дефлекторам;
дефлекторы.

Замена моторедуктора

Видео:Замена моторедуктора печки Лада Приора (Lada Priora)

Ремонт моторедуктора

В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.

Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.

Регулировка заслонки печки

Иногда причиной того, что салон автомобиля остается холодным, становится то, что не открывается заслонка отопителя, несмотря на то, что моторедуктор пытается повернуть ее в нужное положение. В большинстве случаев виноват регулятор заслонки, который отвечает за ее установку в нужное положение.

Такое возможно на заслонках печки как с кондиционером, так и без кондиционера из-за забитого салонного фильтр, который нужно менять своевременно. Пыль и листья мешают механизму заслонки открываться нормально.

Другая причина того, что тонкую пластмассу заслонки при высоких температурах в магистрали отопления попросту коробит, и она перестает доходить до нужного положения. В результате переключение печки в разные режимы не происходит или потоки распределяются неравномерно. Чаще всего регулятор заслонки остается в положении «в лицо», а вот обдув стекла не происходит.

Если не переключается заслонка, можно снять панель между креслами водителя и пассажира, она находится непосредственно за центральными решетками отопителя. Иногда просто требуется поменять уплотнитель, к которому она прижимается, или убрать мусор, набившийся в нее. После этого нужно проверить заслонку отопителя в работе и можно собирать панель.

Решение проблемы, когда на Лада Калина плохо греет печка

19 декабрь 2014 Лада.Онлайн 166 956 С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Как проверить работу печки Лада Калина

Все действия производим на работающем двигателе. Перед проверкой отопителя изучите схему и устройство печки Лада Калина.

Проверка вентилятора системы вентиляции и отопления:

Устанавливаем ручку регулятора температуры воздуха на блоке управления в крайнее положение синего сектора.
Поочередно переключаем ручку скорости работы вентилятора начиная с первой скорости и заканчивая четвертой.
Проверяем интенсивность воздушного потока, идущего из воздуховодов. С каждым переключением он должен усиливаться.

Если на Лада Калина не работает печка, проверьте целостность предохранителя F5, а также его цепь питания. Если вентилятор работает не во всех режимах, либо интенсивность воздушного потока меняется не линейно, проверяем дополнительный резистор и выключатель. Если поток воздуха слабый — замените воздушный фильтр салона.

Проверка заслонок печки:

Устанавливаем регулятор температуры в крайнее положение синего сектора, а скорость работы вентилятора на максимальную.
Поворачиваем на блоке ручку управления заслонками, параллельно следим за изменениями направлений воздушных потоков.

Неизменяемые воздушные потоки указывают на неисправность механического блока управления отопителем (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером.

Прогреваем двигатель до рабочей температуры.
Поворачиваем регулятор температуры воздуха в крайнее положение красного сектора.
Из воздуховодов должен пойти теплый или горячий воздух

Если температура воздуха не изменилась, проверьте исправность механического блока управления печкой (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером. Убедитесь в исправности системы охлаждения двигателя.

Проверка датчика температуры салона:

Датчик температуры в салоне установлен в плафоне освещения на машинах оснащенных системой климат-контроль. Чаще всего определить неисправность датчика можно по режиму работы печки. Если из сопел панели дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке управления печкой, то скорее всего потолочный датчик воздуха вышел из строя.

Пару полезных советов

Заметили, что на Лада Калина печка дует холодным? Действуйте по схеме «от простого к сложному», проверьте для начала самые простые элементы системы отопления и вентиляции, например, воздушный фильтр и наличие охлаждающей жидкости. Затем постепенно переходите к более сложным деталям конструкции.

Еще один хороший способ узнать, какая деталь вышла из строя — это заменить ее на заведомо рабочую и проверить работу системы. А покупать новую запчасть не обязательно, если позаимствовать ее у друга. Также можно попробовать договориться с продавцом в магазине, взять новую деталь для проверки, оставив залог.

Статистика неисправностей печки Лада Калина

По результатам опроса «Почему на Лада Калина плохо греет печка?» были определены основные причины неисправности:

За проблемы в работе заслонки отопителя проало 32%.
За неисправность вентилятора отопителя отдано 14% .
Одинаковое количество (13%) было отдано за вышедший из строя блок управления системой вентиляции и отопления и неисправный радиатор отопителя (замена).
У 9% участников опроса виной неправильной работы печки оказался микромоторедуктор заслонки.

Остальные голоса были отданы за другие проблемы с печкой Лада Калина: неисправный дополнительный резистор печки, датчика температуры салона и загрязненный салонный фильтр.

Напомним, что различные доработки систем автомобиля вы можете найти в разделе тюнинг Лада Калина.

Ключевые слова: печка лада калина | воздуховоды лада калина | кондиционер лада калина | фильтры лада калина | система охлаждения лада калина

11 1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена блока управления печкой на Приоре

Чтобы добраться до крепления САУО Приоры, понадобится обязательно снять центральную накладку консоли.

И только после этого с внутренней стороны производятся все манипуляции. Отсоединяется колодка со жгутом проводов питания:

И с внутренней стороны откручиваем все винты крепления блока отопителя, как это наглядно видно на фото ниже.

И вынимаем его, так как больше он ничем не крепится:

Установка нового блока происходит в порядке, обратном снятию. Разумеется, устанавливать необходимо тот блок, который у вас стоял изначально. Если кондиционер Panasonic — соответственно этой же марки должен быть и блок. Если Halla — соответственно!

Основные виды поломок

Существует две довольно распространенные неисправности: Когда вентилятор охлаждения приоры не включается в необходимый момент. Устройство постоянно работает, несмотря на невысокий нагрев ДВС. В первой ситуации можно говорить о технических поломках самого устройства либо выходе из строя предохранителя или реле. Во втором случае с большой вероятностью можно говорить о том, что причиной такого поведения является неисправный термодатчик.

Выявление причин неполадок и их устранение Причинами, способствующими ненадлежащей работе узла являются:

Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной подменой неисправной детали на заведомо рабочую.
Второй довольно распространенной причиной можно назвать проблемы связанные с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. При помощи двух проводов его необходимо напрямую подключить непосредственно к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ, глубокой диагностики электродвигателя, лучше всего воспользоваться схемой.
Третьей причиной является датчик температуры. Его поломки и ненадлежащая работа — достаточно распространенное явление. Определить неисправность, возможно прибегнув к следующему способу. Отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик имеет неисправности.
Повреждение или нарушение в цепи питания. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
Неисправность, связанная с работой термостата.
Окисление и повреждение контактной фишки подключаемой непосредственно к вентилятору. В данной ситуации необходимо произвести тщательный осмотр места соединения разъема, его контакты. В случае обнаружения признаков окисления – произвести зачистку.
Перегорание предохранителя на вентилятор охлаждения Приора. Его выгорание происходит в результате подачи через бортовую сеть повышенного напряжения. Замена происходит легко и не вызывает усилий и материальных затрат.

Не работает печка на Лада Приора (причины и ремонт)

Проблемы в системе охлаждения двигателя?

В этом случае порядок действий следующий:

1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок

3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Принцип работы

Прежде всего, нужно понять принцип работы системы отопления Приоры. Блок САУО, который управляет отопителем, получает соответствующее указание от датчика температуры, расположенного в салонном плафоне автомобиля. После этого он сравнивает эти показания с температурой, которую задал водитель.

Если эта разница значительная, САУО посылает управляющий импульс на микромоторедуктор отопителя, который и управляет поворотом заслонки. От величины этого поворота зависит направление и мощность потока подаваемого воздуха от радиатора печки в салон.

Признаки неправильной работы

Если не работает заслонка-распределитель воздуха, то это может привести к следующим неисправностям в моделях без кондиционера:

в салон машины поступает только горячий или холодный воздух (вне зависимости от положения ручек регулятора управления отопителем);
вместо горячего воздуха в салон поступает холодный.

В автомобилях с кондиционером Панасоник к этим случаям добавляется неправильное распределение потоков охлажденного воздуха.
