Почему греется катушка зажигания автомобиля?

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки – 3-3,5 кОм;
• для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Проверка обмоток на замыкание

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

КЗ на ВАЗ 2106

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на “8” и “10”;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем “-” клемму с АКБ.

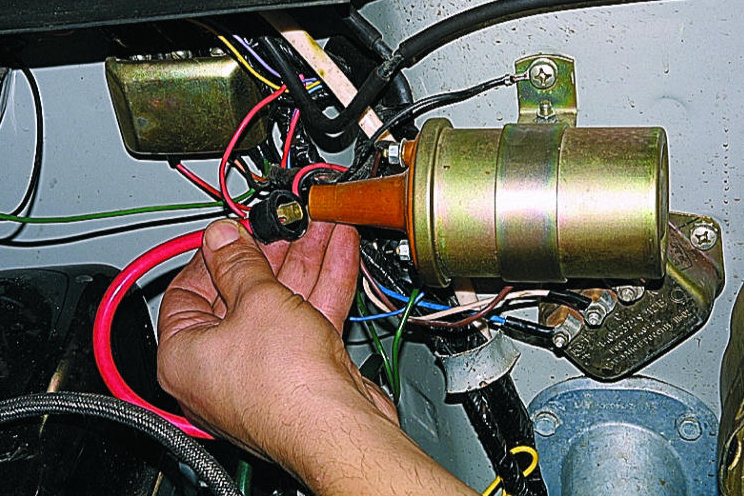

• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как поменять радиатор печки ВАЗ

Регулятор напряжения трехуровневый на ваз 2114

Замена ШРУСа на автомобилях ВАЗ своими руками

Электросхема ваз приора инжектор 16 клапанов

Проверка работоспособности генератора на автомобилях ВАЗ

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Расход бензина ваз 2112, город, трасса, смешанный цикл

Какие амортизаторы поставить на ваз 2107

Основные причины

Перегрев оценивается с точки зрения вероятности, частоты и сложности места обнаружения. Рассмотрим ситуации, которые встречаются чаще.

Короткозамкнутый виток

Механическая неисправность, проявляющаяся в следующих случаях:

• Ошибка в обмотке. В распределительных трансформаторах присутствуют две обмотки – первичная и вторичная. Высокое напряжение (и соответственно малый ток) находится на первичной обмотке. Оттуда они путём электромагнитной индукции преобразуются в пониженное напряжение и повышенный ток во вторичной обмотке. В процессе такой трансформации обмотки неоднократно подвергаются диэлектрическим, термическим и механическим нагрузкам. В результате вероятно повреждение обмоток, которое заключается в нарушении целостности или даже в частичном выгорании;
• Нарушение изоляции. Чаще встречается в местах изгиба или поворота обмотки на следующий виток. Возникает тогда, когда фактические значения тока и напряжения превышают максимально допустимые значения (этот предел указывается предприятием-изготовителем в сопроводительной документации). В случае разрушения изоляции (например, при ударе молнии) наблюдается пробой обмотки и короткое замыкание. Несмотря на кратковременность такого процесса, перегрев значителен.

Недостаточная нагрузка

При недостаточной нагрузке во вторичной цепи входное напряжение не понижается. Из-за этого возможны диэлектрические утечки, приводящие к перегреву. Причина легко обнаруживается, поскольку недонагруженный трансформатор изменяет звуковой тон работы.

Перегрузка

Материал обмоток – медный провод, характеризующийся незначительными тепловыми потерями. Однако при нерегулярном техническом обслуживании отдельные части обмоток перегреваются. Если устройство периодически работает на повышенных значениях рабочих характеристик, то с течением времени наблюдается износ и ухудшение качества поверхностного слоя изоляции. Обмотки подвергаются тепловому деформированию, что вызывает ослабление или смещение обмоток. Трансформатор теряет в производительности, а температура на поверхности обмоток (при неудовлетворительном состоянии вентиляции) резко поднимается.

Причинами перегрузки могут быть также:

• Вибрации агрегата;
• Внезапный скачок напряжения;
• Постепенно накапливающиеся коррозионные процессы.

Сердечники

Выход из строя сердечников связан с некачественной сборкой, поэтому редко становится причиной отказа. Сердечники ламинируются, чтобы избежать появления вихревых токов, способствующих перегреву. Качество ламинирующего слоя резко ухудшается, если его не контролировать. Перегрев начинается на поверхности, распространяясь вглубь, пока не достигает обмоток. Далее происходит перегрев масла, которое испаряется, и повреждает остальные узлы агрегата.

Вероятна также и механическая поломка сердечника, проявляющаяся при попадании внутрь воды (которая впоследствии интенсивно испаряется) и из-за естественного старения материала детали. Опасность перегрева устраняется заменой трансформаторного масла.

Заземляющие втулки

Конструктивно представляют собой изолирующие устройства, которые предотвращают попадание высокого напряжения на проводник при переходе к заземляющему узлу. Внутри трансформатора используются бумажные изоляторы, которые окружены маслом, обеспечивающим дополнительную изоляцию. Пробой на гильзе втулки происходит со временем, и вызывает перегрев.

Регулирующая автоматика и система охлаждения

Основная часть такой системы – тепловое реле, при помощи которого изменяются уровень и диапазон напряжения. В этом случае включаются/выключаются отдельные части обмоток, и возможный перегрев предотвращается. Первым признаком неисправности теплового реле считается несвоевременность отработки команд на изменение численных значений характеристик вторичной цепи. Немедленной замене подлежит исполнительная пружина реле, материал которой от длительного использования утратил упругость. Поэтому не происходит включения подачи масляного охладительного потока.

Проверке подлежат охлаждающие вентиляторы, масляные насосы и теплообменники с водяным охлаждением.

Что делать дальше

Итак, причина того, почему нет искры от катушки обнаружена. Теперь же необходимо решать, что делать дальше. Основных варианта два:

• отремонтировать неисправный элемент;
• приобрести новую катушку, после чего осуществить замену.

Ремонт узла является достаточно сложным процессом. Тут необходимо разобрать механизм на составляющие элементы, после чего проверить их на наличие различных сколов, царапин и прочих дефектов, после чего зачистить повреждения. Затем нужно восстановить оболочку при помощи клея или специального состава.

Важно правильно подключить соединительные провода, иначе высока вероятность перегрева и возникновения короткого замыкания. Если же во время проверки появляется искра, а данные, полученные омметром и амперметром, находятся в пределах нормы, то следует искать неполадку в остальных элементах системы зажигания

Подводя итог, можно сказать, что за запуск мотора автомобиля отвечает сразу несколько элементов. В то же время, основная причина тут состоит в том, что нет искры с катушки зажигания. Прежде чем решать данную проблему, необходимо понять, почему именно возникла такая ситуация. Следует тщательно проверить свечи, проводку и саму катушку. Обнаружив, в чем именно кроется проблема, необходимо заменить или отремонтировать неисправный элемент. С другой стороны, тут необходимо наличие специального оборудования и приборов, так что если у вас все это отсутствует, следует доверить ремонт и диагностику в руки профессионалов.

Далее видео о том, что нужно делать если ваш ВАЗ не заводится:

Когда вы заметили, что сильно греется катушка зажигания, немедленно следует провести диагностику данного элемента. Ведь он играет огромную роль в работе всей системы зажигания, именно про это мы и поговорим чуть ниже, а также научимся устранять неполадки.

В чём причина?! Греется Катушка зажигания и.

В чём причина?! ? Греется Катушка зажигания и контакты трамблёра, Ваз 2105.

Надо взять другую катушку. Заведомо исправную, точно такую же. И измерить на обоих сопротивление низковольтной и высоковольтной обмоток. И сравнить.СтасянДумаешь замыкание в обмотке?? ТоварищВозможно замыкание части витков в первичной (низковольтной) обмотке. Ток на контактах и в катушке при этом увеличивается. Вот и причина перегрева. СтасянСпасибо)) Как вариант. Товарищесли кондёр на трамблёре накрылся то контакты будут подгорать.ВатентоА катушка?? На старой катушке работало, но с правалами. Товарищ если бы не было всех этих если бы, у человека не контакты подгорели (что в принципе бывает когда кондер плохой и не гасит искру) там все оплавилось, приходилось сталкиваться с такими тяжелыми случаями, причина — спешка и недостаток знаний, а катушка родная при плохом кондере не греетсяИрчикконденсатор проверьСайдОн не причёмТоварищкондер то при чем? Ирчикпосадочное место трамблёра имеет болт и треугольный прижим трамб. к блоку. при затяжке идёт искажение железного шкворня и нагрев все трущихся. тоисть неровноя посадка (износ). а сначало тоже электрику винилиЛенкаСтаит троечный трамблёр через кучу прокладок (кольца, и обычно слизывает шестерню привода трамблёра!! Это точно электрика. А вот где именно и из за чего??) Товарищ вот, таких мастеров бы побольше, посмотри что пишут другие люди, более опытные

не надо путать механику и электрикуИрчик

если поставить катушку от восмерки, то там все будет грется. Нужно только Б-117 для контактной системы. Проверь конденсатор (должен быть 22мкФ), а лучше замени. И выстови зазор на контактах. От замыкания до размыкания при медленном повороте коленвала бегунок должен поворачиваться на 55+/-3 градуса.Колякатушка не та, разница между катушками есть, возьмите прибор и померьте сопротивление первичной обмотки, и НИКОГДА не торопитесь в ремонтеИрчиккак подключить тахометр на ваз 2101? если можно ответ подробный и развёрнутыйлюди у кого есть сылки на то где мультимедия пособие эксплуатация и ремонт ваз 2101Подскажыте как поменять передний сальник коленчатого вала. ВАЗ 2101.Ваз 2101 Можно подобрать какие то очень широкие покрышки на зад, что бы вцепить плужок и перегорать дачу? Что придумать?Двигатель ВАЗ-21011. Когда меняется цепь на ГРМ?

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.
