Пропала искра ваз-2106: причины, что делать? - сайт об отечественном автопроме

Катушка зажигания

Итак, если выяснилось, что все свечи работают исправно, высоковольтные провода напряжение подают, центральный провод также исправно работает, а контакты не имеют повреждений, придется углубляться внутрь системы и диагностировать катушку зажигания.

Без специального оборудования здесь не обойтись. Нужно приготовить либо мультиметр, либо омметр. Ваша задача проверить с помощью этих приборов обе обмотки и убедиться, что сопротивление этих обмоток имеет нормальные показатели, соответствующие тем, что описаны в руководстве по Ваз 2106. Если удалось выявить отклонения от нормы, для устранения проблемы нужно будет ставить новую исправную деталь.

Свечи зажигания

Если нет искры, или наблюдается слабая искра, первый элемент, на который обращает внимание владелец авто – это свечи. Нужно проверить, а не перестала ли одна из свечей работать

Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки

Важно иметь с собой в запасе комплект рабочих свечей на такой случай

устанавливаем новую свечу
крутим стартер и смотрим, не появилась ли искра
если все работает исправно, запускаем мотор и двигаемся дальше.

Иногда установка новой исправной свечи не помогает – искры по-прежнему нет. В таком случае нужно приступать к проверке следующих элементов системы, чтобы выяснить, почему все же нет искры.

Поиск неисправности

Поиск неполадок в системе зажигания ВАЗовской «шестёрки» нужно проводить методом исключения, проверяя последовательно элементом за элементом. На этом стоит остановиться подробнее.

Проверка АКБ

Поскольку при запуске автомобиля источником питания является аккумулятор, то именно с проверки этого устройства и стоит начинать диагностику. Неисправности с АКБ проявляются при попытке пуска двигателя. В этот момент контрольные лампочки на щитке приборов притухают. Причина может быть как в плохом контакте на самих клеммах, так и попросту в слабом заряде батареи. Поэтому состояние клемм следует проверить и если нужно зачистить их, подтянуть крепление. Чтобы предотвратить окисление в будущем, контакты рекомендуется покрыть графитной мазкой. Если АКБ разрядился, то его заряжают с помощью соответствующего устройства.

Свечные провода

Следующими элементами, которые нуждаются в обязательной проверке при проблемах с искрообразованием, являются ВВ провода. При внешнем осмотре кабели не должны иметь никаких повреждений (трещин, разрывов и т. п.). Чтобы оценить, проходит искра через провод или нет, потребуется снять наконечник со свечи и расположить его вблизи массы (5–8 мм), например, возле блока двигателя, и в течение нескольких секунд прокручивать стартер.

В этом время должна проскакивать мощная искра. Отсутствие таковой укажет на необходимость проверки высоковольтной катушки. Поскольку на слух невозможно определить, на какой из цилиндров искра не приходит, проверку следует выполнять поочерёдно со всеми проводами.

Видео: диагностика ВВ проводов мультиметром

Свечи зажигания

Свечи хоть и нечасто, но всё равно выходят из строя. Если неисправность возникает, то с одним элементом, а не со всеми сразу. Если искра присутствует на свечных проводах, то для проверки самих свечей их выкручивают из ГБЦ «шестёрки» и надевают ВВ кабель. Металлическим корпусом свечи прикасаются массы и прокручивают стартер. Если свечной элемент рабочий, то между электродами будет проскакивать искра. Однако она может отсутствовать и на исправной свече, когда электроды заливает топливом.

В этом случае деталь нужно просушить, например, на газовой плите либо установить другую. Кроме этого, рекомендуется проверить щупом зазор между электродами. Для контактной системы зажигания он должен быть равен 0,5–0,6 мм, для бесконтактной — 0,7–08 мм.

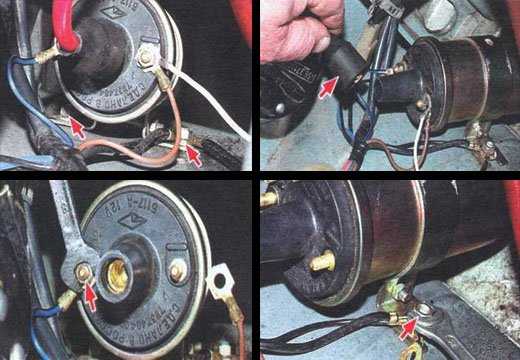

Катушка зажигания

Чтобы протестировать высоковольтную катушку, необходимо снять с крышки трамблёра центральный кабель. Путём прокручивания стартера проверяем наличие искры таким же образом, как с ВВ проводами. Если искра есть, значит, катушка исправна и неполадку следует искать в другом месте. При отсутствии искры проблема возможна как с самой катушкой, так и с низковольтной цепью. Для диагностики рассматриваемого устройства можно воспользоваться мультиметром. Для этого:

Подсоединяем щупы прибора, включённого на предел измерения сопротивлений, к первичной обмотке (на резьбовые контакты). При исправной катушке сопротивление должно быть около 3–4 Ом. При отклонении значений от нормы, это указывает на неисправность детали и необходимость её замены.

Цепь низкого напряжения

Высокий потенциал на катушке зажигания формируется в результате подачи низкого напряжения на её первичную обмотку. Чтобы проверить работоспособность цепи низкого напряжения можно задействовать контрольку (лампочку). Подключаем её на клемму низкого напряжения трамблёра и массу. Если цепь рабочая, то лампа при включённом зажигании должна загораться в момент размыкания контактов трамблёра и гаснуть при их замыкании. Если же свечения нет вообще, то это говорит о неисправности катушки либо проводников по первичной цепи. При свечении лампы независимо от положения контактов проблема может быть в следующем:

повреждение проводника, который идёт от клеммы распределителя к рычажку. Устраняется путём восстановления повреждённого проводка;
обрыв проводника, идущего от подвижного диска к корпусу. Неисправность лечится, как и в предыдущем пункте;
образование окиси на контактах. В этом случае требуется очистка и регулировка элементов.

Поиск искры

Контакты трамблера

Искра в трамблере должна появляться между контактами (между плюсом и массой). Это хорошо просматривается, если снять крышку распределителя.

Проверить, есть искра или нет на открытом трамблере (со снятой крышкой), можно следующим образом: включить зажигание (повернуть ключ на пол-оборота), подойти к трамблеру, повернуть несколько раз бегунок (повращать им). Искра должна при этом обязательно появиться между контактами.

Проверить, идет ли ток через катушечный провод, можно так. Взять переносной диагностический прибор (два провода с лампочкой). Один провод цепляется на массу, а второй с щупом – ставится на контакт трамблера. Если лампочка загорается, то ток есть. Через катушечный бронепровод он идет 100-процентно.

Можно проверить искру и без прибора.

Снимаем главный бронепровод катушки.
Скидываем крышку распределителя.
Включаем зажигание.
Проворачиваем бегунок, как в вышеописанном случае, но смотрим на бронепровод.
Видим искру.

Контактная группа современного трамблера

Одним словом, процесс поиска искры можно упростить, если провести несколько поочередных проверок.

Убедиться, что в порядке АКБ. Проверить ее можно разными способами. Очень эффективно будет проверить батарею на клаксон. Другими словами, посигналить – если звук сильный, значит, АКБ в порядке, выдает нормальный ток.
Проверить бронепровода. Их следует осмотреть тщательно на нарушение изоляции. Рекомендуется обязательно проверить свечные провода наконечники. Их надо подносить к массе (любой части автокузова) на 5 мм, после чего включать зажигание. Искра при этом должна бить ярко, она должна быть бело-голубого цвета (при условии, что свеча в порядке). Если искра отсутствует, поиск продолжается.
Бабина или катушка проверяется так. Вытягивается главный бронепровод из крышки трамблера (тот, который идет на катушку). Ставится так, чтобы наконечник ни к чему не прикасался, но хорошо просматривался. Включается стартер, если искра появляется на конце провода – поиск искры надо продолжать. Если искры нет – неисправна бабина.
Проверку трамблера следует начинать с осмотра крышки. Рекомендуется на всякий случай промыть ее бензином, а после осмотреть на наличие трещин. Обязательно осмотреть центральный графитовый стержень крышки. Проверить его работу

И важно проверить безусловно ротор. Если с трамблером все в порядке, поиск автоматически переходит на цепь НН (низкого напряжения).
Для ее проверки используется, как правило, переносный прибор с 12-вольтной лампой

Мощность контрольного индикатора не должен превышать 3 Вт. Одним концом переноска соединяется с клеммой НН распределителя, другим – к массе авто. Теперь нужно включить зажигание и проверить, горит ли лампочка. Нормальный режим – индикатор гаснет при замыкании контактов и светится при смыкании. Если же лампочка вообще не гаснет, то либо сильно окислены контакты прерывателя, либо имеется обрыв провода.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Нет искры на Ваз 2106: диагностика и ремонт

В один прекрасный момент вы можете обнаружить, что ваш двигатель перестал заводиться. Первым делом нужно проверить состояние свеч зажигания. Если выясняется, что нет искры, Ваз 2106 требует ремонта. Эта статья поможет выявить причины и устранить неисправность.

Возможно несколько причин, из-за которых пропала искра. Ваз 2106 чаще всего укомплектован контактной системой зажигания. Но на некоторых моделях встречается и БСЗ. Поэтому рассмотрим оба эти варианта.

Свечи зажигания

Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки

Важно иметь с собой в запасе комплект рабочих свечей на такой случай

устанавливаем новую свечу
крутим стартер и смотрим, не появилась ли искра
если все работает исправно, запускаем мотор и двигаемся дальше.

Провода высокого напряжения

После того как свечи были проверены и оказалось, что проблема не в них, нужно протестировать, не случилось ли чего с высоковольтными проводами. Диагностика проводится в четыре простых шага.

Если искра отсутствует только на одном цилиндре, меняем провода местами
Проверяем, не устранилась ли проблема после этого действия
Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
Неисправный провод нужно заменить на новый.

Подобным образом не мешало бы проверить, исправен ли центральный провод, который подает ток на катушку зажигания. Иногда искра появляется после того, как этот провод сильнее прижимают к трансформатору, который находится на крышке трамблера.

Контакты распределителя зажигания

К этому шагу приступаем только после того, как безрезультатно выполнили два предыдущих.

Нужно открыть крышку распределителя зажигания. Очень внимательно визуально оцениваем, не возник ли нагар на контактах

Если такая беда присутствует, с помощью ножика очень осторожно убираем этот нагар

Еще можно проверить, исправно ли работают контакты. Для этого, не закрывая крышку, крутим стартер и смотрим, размыкаются ли все контакты. Если некоторые контакты работают неправильно, придется отрегулировать нужный зазор в свечах зажигания на Ваз 2106.

Катушка зажигания

Дополнительные моменты для электронного зажигания

Если вы являетесь счастливым обладателем БСЗ на Ваз 2106, то после всех предыдущих шагов можно обратить внимание на следующие моменты:

Проверьте работоспособность коммутатора напряжения. Он размещен с левой стороны на капоте авто. Возможно, придется осуществить его замену.
Замните датчик Холла. Это прибор, который контролирует напряжение магнитных полей. В БСЗ именно эта деталь чаще всего приходит в неисправность из-за повышенных нагрузок. Поэтому каждый владелец электронных систем должен возить с собой в бардачке датчик Холла на всякий случай.

Некоторые владельцы бесконтактных систем также на всякий случай возят с собой свою предыдущую контактную систему зажигания, которая стояла перед заменой. Это позволит в дороге в случае возникновения неисправности на время поставить ее обратно и доехать до автосервиса, что очень удобно.

Как видите, если нет искры на Ваз 2106, исправить это достаточно несложно. Главное знать, где искать.

7vaz.ru

Поиск неисправностей в системе зажигания

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать

Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

Аккумуляторная батарея;
Высоковольтные провода;
Катушка зажигания;
Распределитель зажигания;
Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к “массе” (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии “искры” в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к “массе” автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Свечи зажигания

Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки

Важно иметь с собой в запасе комплект рабочих свечей на такой случай

устанавливаем новую свечу
крутим стартер и смотрим, не появилась ли искра
если все работает исправно, запускаем мотор и двигаемся дальше.

Провода высокого напряжения

Если искра отсутствует только на одном цилиндре, меняем провода местами
Проверяем, не устранилась ли проблема после этого действия
Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
Неисправный провод нужно заменить на новый.

Контакты распределителя зажигания

К этому шагу приступаем только после того, как безрезультатно выполнили два предыдущих.

Если такая беда присутствует, с помощью ножика очень осторожно убираем этот нагар

Катушка зажигания

Без специального оборудования здесь не обойтись. Нужно приготовить либо мультиметр, либо омметр.

Ваша задача проверить с помощью этих приборов обе обмотки и убедиться, что сопротивление этих обмоток имеет нормальные показатели, соответствующие тем, что описаны в руководстве по Ваз 2106.

Если удалось выявить отклонения от нормы, для устранения проблемы нужно будет ставить новую исправную деталь.

Дополнительные моменты для электронного зажигания

Проверьте работоспособность коммутатора напряжения. Он размещен с левой стороны на капоте авто. Возможно, придется осуществить его замену.
Замните датчик Холла. Это прибор, который контролирует напряжение магнитных полей. В БСЗ именно эта деталь чаще всего приходит в неисправность из-за повышенных нагрузок. Поэтому каждый владелец электронных систем должен возить с собой в бардачке датчик Холла на всякий случай.

Как видите, если нет искры на Ваз 2106, исправить это достаточно несложно. Главное знать, где искать.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры	Единицы измерения	Классическая	Бесконтактная
Энергия искрового разряда	мДж	20	60
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Вторичное напряжение max	кВ	26	29,5
Длительность искрового разряда	мс	1,5	2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы +

Минусы —

Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.

В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

Подведём итоги

Свечи зажигания играют важнейшую роль в работе автомобиля. Если хоть одна свеча выйдет из строя и не будет давать искру, соответственно, один из цилиндров работать не будет, автомобиль будет иметь повышенный расход топлива и будет менее динамичен. Искать причину исчезновения искры весьма непростая задача, так как в этом могут быть «виновны» несколько агрегатов. Однако для нормального функционирования это просто необходимо.
