Подключение птф через реле и кнопку приора

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

Рекомендуем: Утепление капота в автомобиле

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

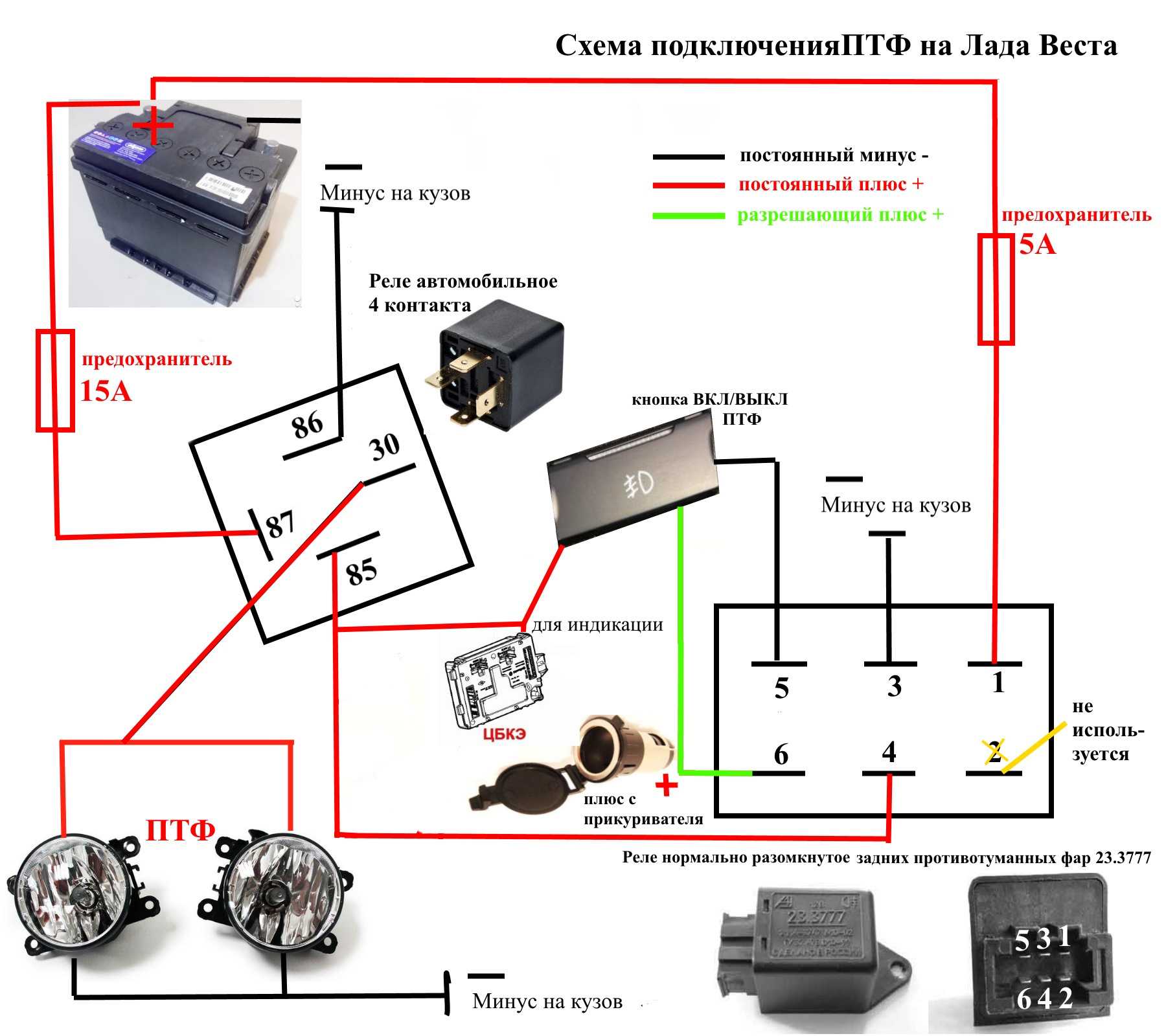

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

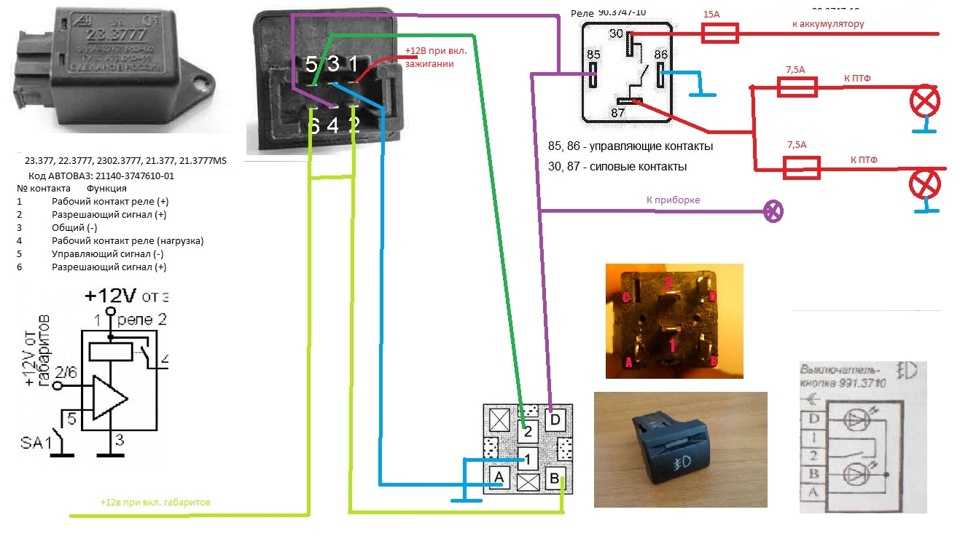

Схема подключения кнопок управления противотуманками

Как выбрать противотуманные фары?

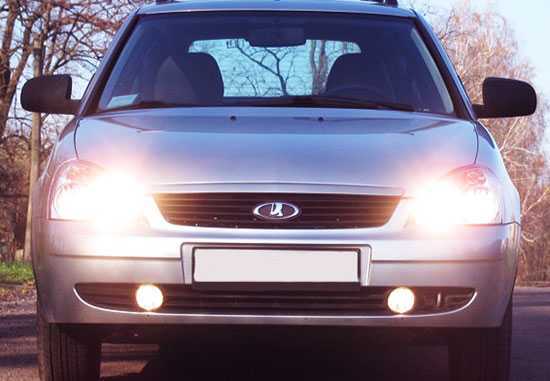

Вот так светит эта фара

Установка противотуманок предваряется покупкой их в магазине. В этом случае нужно в первую очередь смотреть на целостность стекол каждой лампочки, совпадение фар и систем крепления.

Соответствие ЕЭК ООН подтверждается наличием клейма «Е» на рассеивателе, также желательно наличие клемма ГОСТ, ТУ, даты изготовления и производителя. Когда мы выбираем противотуманки, Приора как модель позволяет приобрести артикулы преимущественно круглой формы, в то время как последней модой считаются щелевые фары, которые имеют малые вертикальные углы (около 30-50 градусов) и очень хорошо подходят в качестве противотуманного оборудования.

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому  контроллер получит сигнал о нажатии этой кнопки.  Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле  К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы  в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

admin02/05/2014

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Схема фар Приоры

Реле исправности ламп »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

• Устройство и принцип работы парктроника
• Многофункциональное устройство Roadgid X7 Gibrid GT
• Неисправность системы зажигания ГАЗ
• Электрический Xiaomi Mi Mijia M365
• Дополнительное оборудование автомобиля (установка)

Архивы

Архивы Выберите месяц Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Рубрики

• Аккумуляторная батарея
• Видео
• Генератор
• Датчики
• Диагностика
• Зажигание
• Новости
• Оборудование
• Приборы
• Ремонт
• Свечи зажигания
• Стартер
• Схемы
• Устройства
• Электрокары
• Электроснабжение

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Противотуманки на Приору, равно как и на любую другую машину, устанавливаются достаточно низко, на уровне 0,3-0,7 метра от уровня дороги. В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.

А вот расположенные на крыше багажника (часто дополнительное освещение ставят на джипы), они абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре. Поэтому противотуманные фары раньше ставили под бампер (для металлических конструкций старого образца), а сегодня размещают прямо в него (для современных деталей интегрального образца).

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

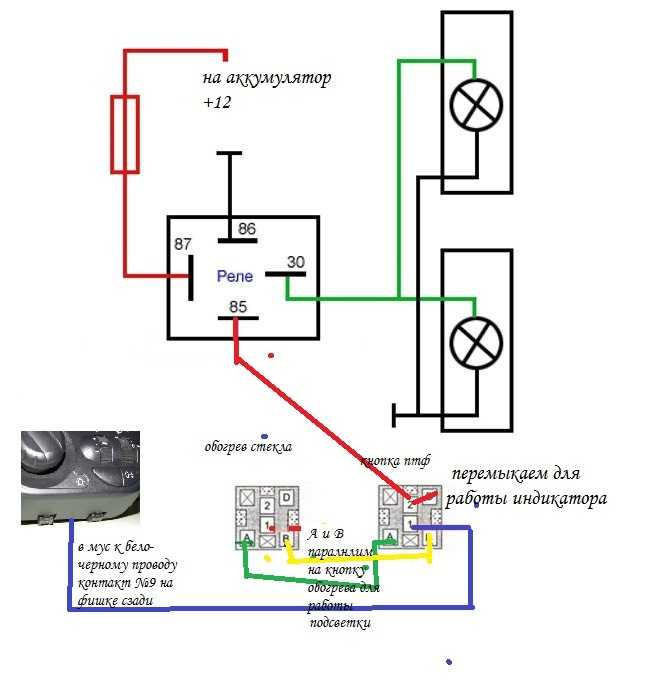

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как «белый(жёлтый)»

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему «красный(розовый)» провод от кнопки птф (туманок) приоры как на нашей схеме. 3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок — синий , его проводим в подкапотное пространство. Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть. 5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются «30, 87, 85, 86»

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту. 86 контакт это на массу

30 контакт к + аккумулятора 87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера

Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно — все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Установка противотуманок на Лада Приора: пошаговая инструкция

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу…

Итак, для установки ПТФ на Приору необходимо иметь:

• Комплект противотуманок;
• Провода, гофру, колодки, переходники, реле и кнопку;
• Термоусадку, изоленту;
• Плоскогубцы, набор ключей и отверток.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Фото отсюда

Пошаговая инструкция по установке ПТФ на Приору

А теперь попробуем самостоятельно установить туманки на Приору – ведь они идут не во всех комплектациях автомобиля. Прежде всего необходимо купить сами фонари: они могут быть как линзованные, так и с обычным стеклом. Какие брать? Наиболее распространенных и доступных вариантов 4:

1. Bosch (Германия-Россия).
2. Луч (Россия).
3. Киржач (Россия).
4. «Нонейм» (Китай).

Какому из них отдать предпочтение – дело сугубо личное. Все будет зависеть от финансовых возможностей, хотя ПТФ первых трех компаний почти равнозначны как по качеству, так и по стоимости. Китайский нонейм, продаваемый буквально «россыпью», ясное дело, до остальных, мягко говоря, не дотягивает, да еще и не всегда имеет соответствующий сетрификат.

Противотуманные фары на Лада Приора (слева направо): Bosch, Луч, Киржач, Китай

Если на твоей Приоре зарезервированные под ПТФ места в бампере не круглые, а как на Приоре Рестайлинг SE (см. отличия в ПТФ ниже), то дополнительно необходимо докупить специальные декоративные накладки.

Что входит в комплект для установки противотуманных фар

Дополнительно к фарам нужно докупить специальный комплект для подключения противотуманок. В него входят:

• кнопка включения ПТФ;
• набор монтажных проводов;
• предохранители (опция);
• реле управления ПТФ;
• соединительные колодки.

Процесс установки

Если все куплено, то можно заняться установкой. Начнем с ПТФ и поставим их на штатное место. Для этого с Приоры снимаем бампер, отвернув все винты по его периметру.

Теперь вырезаем заглушки, закрывающие предусмотренные для ПТФ отверстия.

Устанавливаем купленные ПТФ на место и крепим каждую при помощи трех саморезов.

Если у тебя модификация SE, то перед тем как монтировать фару, нужно установить декоративную накладку, о которой я писал выше.

На этом с установкой все. Бампер откладываем в сторону и занимаемся кнопкой включения ПТФ. Идеальное место для установки – рядом с кнопкой обогрева. Снимаем заглушку, на ее место мы установим кнопку управления ПТФ. Но прежде ее нужно подключить, поэтому пора переходить к сборке электрической схемы.

Схема подключения

Как подключить ПТФ к бортовой сети? Не будем изобретать велосипед, а подключим так, как и задумывал производитель. Смотрим на стандартную схему подключения:

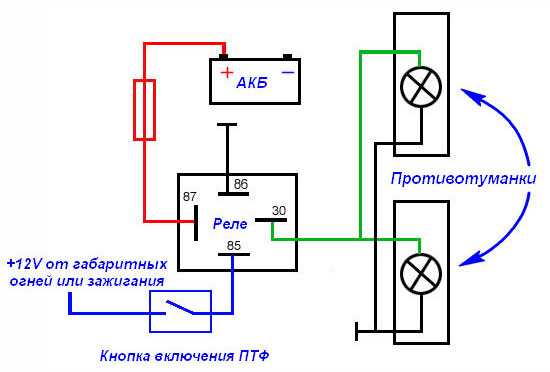

Электрическая схема подключения ПТФ на Лада Приора

Тут, в принципе, все просто и наглядно, но можно сделать еще проще. Начнем с того, что нам абсолютно не нужно лезть в монтажный блок (блок предохранителей). Реле мы разместим в подкапотном пространстве, а кнопку, включая и ее подсветку, запитаем от кнопки обогрева. Для этого поддеваем кнопку обогрева отверткой и извлекаем ее вместе с колодкой питания.

Вооружаемся тестером, включив его в режим измерения постоянного напряжения (предел не ниже 15 В). Один щуп прибора подключаем к кузову автомобиля (минус питания). Теперь при выключенном зажигании включаем габариты и вторым щупом отыскиваем на колодке кнопки обогрева напряжение 12 В. К этому проводу подключаем светодиод подсветки. По вышеприведенной схеме это белый (желтый) провод, клемма «В» кнопки ПТФ.

Теперь дополнительно включаем и зажигание – загорятся габаритные огни. Отыскиваем на кнопке обогрева контакт, на котором появились 12 В, и к нему подключаем контакт «2» кнопки управления туманками (по нашей схеме красный/розовый провод).  Контакт «А» соединяем с кузовом, контакты «D» и «1» соединяем между собой, а провод от них выводим в подкапотное пространство. Ставим кнопки на место – и с салоном Приоры все, переходим в моторный отсек.

Выбираем место для установки реле, руководствуясь тем, чтобы его можно было подключить к плюсовой клемме аккумулятора, кузову, противотуманным фарам и кнопке проводами минимальной длины. Ну и, конечно, место это не должно сильно греться от двигателя. Крепим реле к кузову за предусмотренное крепежное ушко, под этот же винт заводим провод, подключенный к 86 контакту реле (нумерация на корпусе прибора).

К контакту 85 подключаем провод, который мы пробросили от кнопки из салона. На контакт 30 подаем «+» бортовой сети, взяв его, к примеру, с клеммы аккумуляторной батареи. Остались фонари, и их нужно подключить через предохранители (на схеме обозначенные как F15 и F16) номиналом 15 А к контакту 87 реле. Вторые провода питания туманок подключаем к кузову. Вставляем в ПТФ колодки питания.

Проверяем работу туманок: они должны управляться кнопкой, но только при включенном зажигании. Сама же кнопка должна подсвечиваться так же, как и все остальные в салоне + сигнализировать о включенных ПТФ. Если все работает как положено, устанавливаем бампер на место – и счастливой дороги в любую погоду!

Газоразрядные

Ксенон позволяет сделать противотуманки максимально яркими и эффективными. Срок эксплуатации качественного ксенона составляет порядка трех лет, но использовать ксенон для противотуманок можно лишь согласно строгим правилам, нарушение которых приведет не к штрафу, а к лишению прав на срок до одного года. Так, для ксенона можно использовать лишь специальные фары с маркировкой «D», и обязательно наличие автоматического корректора. Самостоятельная установка ксенона в противотуманные фары отличается большей сложностью, нежели других типов ламп, но при правильной установке результат будет радовать несколько лет подряд. К недостаткам газоразрядных ламп, помимо высокой стоимости, можно отнести необходимость замены обеих ламп, если перегорела лишь одна.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

• ПТФ и набор для установки;
• ключи на 10, 13;
• крестовая отвертка;
• плоскогубцы.

1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
7. Используя ключ на 13 ликвидируем дворники.
8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
9. Расслабляем хомут и убираем шланг.
10. Извлекаем обивку.
11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:

• длинный синий к А85;
• красный и черный к 30 и 86;
• желтый провод от 87 с двумя выходами к F17, F18;
• берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
• два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).
