Снятие внутреннего замка, цилиндрового механизма замка и наружной ручки передней двери

Работу проводим при замене замка, его цилиндрового механизма и наружной ручки двери. Снимаем обивку передней двери (см. «Снятие обивки передней двери»).

Шлицевой отверткой отсоединяем тягу от цилиндрового механизма замка.

Шлицевой отверткой поддеваем вверх скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка вместе с резиновым уплотнительным кольцом. Отсоединяем тягу замка от наружной ручки двери.

Головкой «на 10», отворачиваем две гайки крепления наружной ручки двери…

…и снимаем ручку.

Шлицевой отверткой расстегиваем хомут крепления жгута проводов электропривода блокировки замка.

Нажав на фиксатор… …разъединяем колодки жгутов проводов электропривода блокировки замка.

Крестообразной отверткой отворачиваем три винта крепления основания внутренней ручки…

…и винт крепления внутреннего замка. Снимаем наружный замок (см. «Снятие наружного замка двери»).

Вынимаем внутренний замок передней двери с тягами и электроприводом блокировки замка через технологический проем внутренней панели двери.

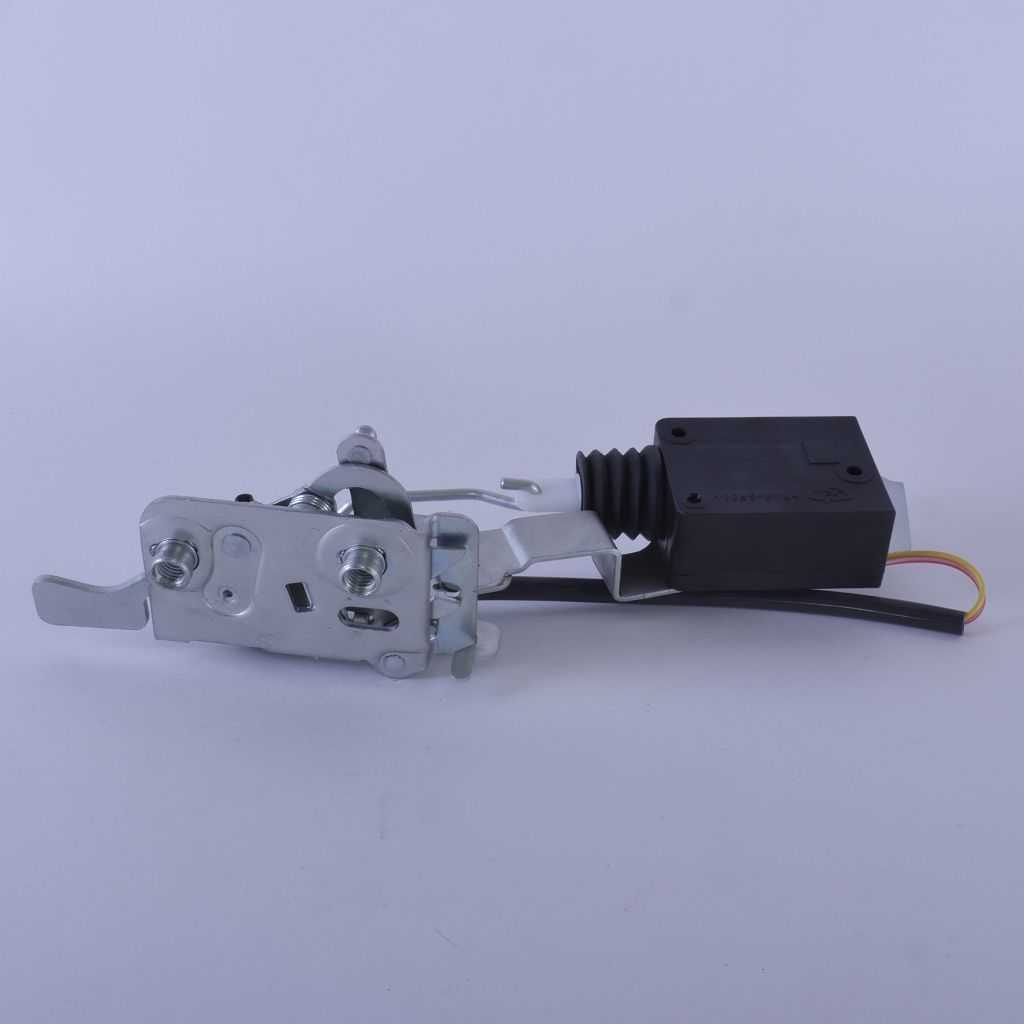

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками двери

Шлицевой отверткой отсоединяем наконечник тяги наружной ручки от рычага замка.

Таким же способом отсоединяем тягу цилиндрового механизма замка.

Шлицевой отверткой разжимаем пружинную скобу, фиксирующую тягу внутренней ручки…

…и снимаем скобу. Под скобой находится пружинная шайба, снимаем ее, а затем и тягу.

Шлицевой отверткой отжимаем пластмассовый фиксатор тяги кнопки блокировки замка, поворачивая фиксатор вокруг своей оси.

Таким же способом снимаем тягу электропривода блокировки замка.

Крестообразной отверткой отворачиваем два самореза крепления электропривода к кронштейну замка и снимаем электропривод.

Вынимаем тягу из отверстия штока электропривода блокировки замка.

Механизм внутреннего замка передней двери Установку внутреннего замка двери, цилиндрового механизма замка и наружной ручки двери проводим в обратной последовательности.

Перед установкой обивки двери проверяем работоспособность механизма замка двери. В случае некорректной работы наружной ручки двери или цилиндрового механизма замка следует провести регулировку длины тяги путем вращения пластмассового наконечника тяги.

Снятие и установка замка задней двери Лада Приора

• Замок, тяги привода и ручки задней двери
• 1 – тяга наружной ручки
• 2 – наружная ручка
• 3 – промежуточная тяга блокировки замка
• 4 – промежуточный рычаг блокировки замка
• 5 – тяга кнопки блокировки замка
• 6 – внутренняя ручка
• 7 – тяга внутренней ручки
• 8 – внутренний замок
• 9 – наружный замок
• 10 – накладка наружного замка

Замок, тяги привода и ручки задней двери.

Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием, пассатижи.

• 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи лада приора.
• 2. Замена замка задней двери. Рассказ владельца Лада Приора › замена электропривода замка двери, кручу в. Порядок снятия и установки стеклоподъемника лада приора, руководство по замене и регулировки замка двери на приоре, ремонт стеклоподъемника. Снимите обивку задней двери ваз 2170 (см. «Снятие и установка обивки задней двери»).

3. Сожмите фиксатор колодки…

4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.

5. Перестал работать доводчик замка на двери авто. Приора из десятки замена. Открутите три винта крепления внутренней ручки.

6. Отведите ручку от внутренней панели двери лада приора.

Особенности подключения сигнализации к замку на водительской двери

Установка центрального замка на водительской двери позволяет владельцу избежать основной причины угона машин: открытия одной из пассажирских дверей. Именно поэтому следует внимательно изучить точки подключения автосигнализации на Приору, чтобы обеспечить максимальную защиту и удобство эксплуатации транспорта.

Для функционирования центрального замка понадобится к водительской двери подвести два провода. Они должны срабатывать на разрыв коричневого провода при закрытии замка и соответственно активации блокировочных кнопок.

Для современной Лада Приора точки подключения сигнализации, отвечающие за нормальную работу автозапуска, также очень важны. Потребуется подключить к разъему приборной панели коричневый с красной прожилкой провод. А к генератору подключается коричнево/белый провод. Все это позволяет контролировать процедуру автозапуска. Последней точкой подсоединения станет коричнево/синий провод от ручника.

По завершению полноценной процедуры поиска точек и подключения к ним соответствующих проводов нужно визуально оценить соединения и проверить работу сигнализации в деле. До момента полной достоверности в правильном функционировании точки подключения сигнализации Лада Приора должны оставаться открытыми.

Это позволит при обнаружении каких-либо проблем сразу же приступить к их исправлению. Как только поставленная цель будет достигнута, можно устанавливать на место пластик передней панели и тоннелей.

практическое руководство

Правая и левая передние двери автомобиля аналогичны по конструкции. Работы показаны на передней левой двери. Все оборудование правой передней двери снимают и устанавливают аналогично. При снятии обивки велика вероятность повреждения держателей. Поэтому рекомендуем заранее приобрести запасные держатели (8 шт.).

Ограничитель снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Во избежание повреждения двери не распахивайте ее после снятия ограничителя.

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Легкими ударами молотка через выколотку выбиваем вверх осевой штифт тяги ограничителя.

3. Торцовым ключом на 10 мм отворачиваем два болта крепления ограничителя открывания двери.

4. Извлекаем ограничитель из двери.

Установка

Устанавливаем ограничитель от­крывания двери в обратной после­довательности и смазываем его пла­стичной смазкой.

Стекло снимаем при ремонте две­ри (рихтовка, покраска).

1. Отсоединяем кронштейн стекла двери от стеклоподъемника. Опускаем стекло до упора.

2. Извлекаем нижний край верхнего уплотнителя стекла из рамки двери.

Для демонтажа стекла верхний уплотнитель можно не снимать.

3. Через отверстие в панели двери шлицевой отверткой сдвигаем нижнюю кромку внутреннего уплотнителя стекла (выводя ее из зацепления)

и снимаем внутренний уплотни­тель с двери.

4. Аналогично снимаем нижний наружный уплотнитель стекла.

5. Извлекаем стекло из двери с наружной стороны рамки.

Для снятия с двери верхнего уплот­нителя стекла, торцовым ключом отворачиваем болт крепления на­правляющей стекла.

Извлекаем уплотнитель из двери вместе с направляющей.

Устанавливаем стекло в обратной последовательности.

Стеклоподъемник снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Снимаем с обивки выключатель и подсоединяем его к колодке жгута проводов. Включив зажигание, опускаем стекло двери до уровня, позволяющего отвернуть два болта крепления кронштейна стекла к направляющей стеклоподъемника.

3. Разъединяем колодку проводов мотор-редуктора стеклоподъемника от колодки жгута проводов двери.

4. Торцовым ключом на 10 мм отворачиваем два болта крепления кронштейна стекла к направляющей стеклоподъемника.

5. Рукой перемещаем стекло до упора вверх и фиксируем его в верхнем положении малярным скотчем или деревянными клиньями, вставленными между уплотнителем и стеклом.

6. Торцовым ключом с глубоким на 10 мм отворачиваем три гайки крепления привода стеклоподъемника.

7. Опускаем стекло по направля­ющим, выводим из отверстия в па­нели двери верхнюю шпильку на­правляющей стеклоподъемника. Поднимаем стекло и извлекаем стеклоподъемник из двери.

Устанавливаем стеклоподъемник в обратной последовательности.

Замок снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Замок двери состоит из внутренней и наружной части. При неисправ­ности наружной части ее можно заменить, не снимая обивку двери.

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Отсоединяем колодку проводов мотор-редуктора замка от колодки жгута провод

3. Извлекаем провода мотор-редуктора из хомута.

4. Шлицевой отверткой отсоединяем пластмассовые наконечники тяг выключателя (личинки) замка 1 и наружной ручки замка 2 от рычагов замка.

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

6. Снимаем наружную часть замка.

Устройство

Самое слабое место запирающей системы Приоры – микропереключатель. Сам по себе электропакет, используемый на рассматриваемой модели, является достаточно сложным прибором. В его ведении пребывает получение команды владельца – отпереть или же запереть дверь. Получив определенный сигнал, он активирует те или иные электрические сети питающие привод. При этом распоряжение электропакет может воспринимать сразу по двум путям:

В первом случае, уловив приказ на закрытие, иммобилайзер производит отключение сигнализации и запитывает электропривод блокиратора замка, замыкая или же, наоборот, размыкая контактные группы микропереключателя.

Для чего все устроено таким образом? Все просто, ведь команда в данной ситуации может быть получена не только от брелока, но и с переключателя, если автовладелец воспользовался ключом. Это позволяет иммобилайзеру при активированной охранной сигнализации после обнаружения поднятого блокиратора немедленно начать действовать по тревожному протоколу.

Так вот, самая большая проблема Приоры – это попадание воды внутрь дверцы. В итоге контактные группы микропереключателя достаточно быстро окисляются и обрастают ярь медянкой, похожей на мох. Объем рабочей поверхности существенно увеличивается и происходит слипание контактов. Кроме того, окислы имеют достаточно хорошую проводимость. В итоге проходящее напряжение воспринимается как приказ на отпирание или запирание дверей.

Избавиться от такой неисправности удается только после замены блокиратора, или непосредственно микропереключателя.

Другие наиболее часто случающиеся неприятности и пути их устранения описываются ниже.

Как проводится замена личинки замка двери в Приоре

Личинка замка достается для замены либо ремонта двери (покраска, рихтовка).

1. В первую очередь понадобится произвести следующую манипуляцию: извлечь обшивку дверцы.
2. Затем с внутренней стороны нужно аккуратно крестовой отверткой поддеть тягу, что направлена к личинке. Сейчас личинка прикреплена только с помощью единственной металлической скобы, поддевающей и вынимающейся плоскогубцами.
3. После этого необходимо достать личинку (в сборе) с другой стороны.
4. Впору заняться монтажом новой личинки. Ее нужно поставить на то же место и прицепить на прежний участок тягу блокирования замка дверцы. Необходимо учесть, что во время замены одной личинки впору использовать другой ключ. Последним удастся открыть дверь без помощи брелока вручную.

Поломка личинки замка в автомобиле в большинстве своем не случается внезапно. Главным фактором, приведшим к повреждению, считается продолжительное неиспользование замка из-за наличия пульта. Вследствие такого простоя сам замок начинает ржаветь и окисляться, или же, наоборот, автовладелец использует замок регулярно, и, как каждая запчасть автомобиля, он подвергается износу. К тому же может произойти поломка некоторых деталей

Важно периодически проверять замок на работоспособность, ведь это вовсе не долгая и тем более не сложная манипуляция. Однако такая проявленная забота в определенной ситуации поможем вам сэкономить и деньги, и драгоценное время

Бывают такие моменты, когда у автомобилиста другие планы или нет нужных навыков, в таком случае не стоит взламывать дверь или разбивать стекло. Тогда есть смысл обратиться к специалистам, которые быстро и качественно откроют ваше авто без повреждений и восстановят работу замка.

Исполнительные устройства

Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.

Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.

Замена соленоида двери приора

Давненько не писал, машинка ездит и слава богу. Но тут случилась неприятность — стал работать через раз актуатор двери (запираетоткрывает дверь центральным замком), в Приоре это удобный съёмный блочок с 4 проводами и разъёмом под номером детали 21700-6512110-00. Снял с завода стоял стойкий оригинальный Итэлмовский блок, который не сломался, но работал через раз.

Казалось бы — купи, поставь — забудь.Нееет, рашн запчасти, который тянут с ростовских кооперативов к нам в Новороссийск, унылое гавно от которого волосы встают дыбом.Купил в местном гавномагазине следующий экземпляр ООО «Олимп Моторс» 21700-6512110-10.Проработал он меньше двух недель и благополучно умер совсем, скорее всего мотор.Цена сего гавна на местности 630 рублей за штуку.

По итогу я отчаялся и заказал в интернете фирмовые Элкар 21700-6512110-00-ИУ наложным платежом.На данный момент две недели бегает, не сигналит и всё закрывает.На коробке информация и фраза по заказу ООО «НПП ЭЛКАР», внутри коробки сами актуаторы с лэйбой НПП Итэлма, которая сотрудничает с упаковщиками и отделом продаж НПП Элкар, сертификаты на оффсайте есть.На данный момент претензий нет, быстро отправили, товар годный, сами активаторы и по толщине проводов и весу были серьёзней, чем предыдущие.Цена Элкаровских без доставки 576 рублей за штуку.

Также в этом посте я мучался с выбором салонного фильтра под печку в Приоре 2111,найден нужный фильтр, который встаёт точно под размер отверстия и никаких щелей.Это Невский Фильтр NF-6002.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур.  Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный  износ  отдельных элементов устройства.

В любом случае,  на начальном этапе нужно точно определить проблемный элемент.  Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае  может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов  или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери  или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Устраняем проблему

Даже кратковременная потеря питания микросхемы внутри брелока может привести к нарушениям синхронизации в работе целостного блока центрального замка. Здесь потребуется новая прошивка пульта дистанционного управления. Это требует вмешательства специалистов и специальный обучающий ключ. С другой стороны, можно попытаться решить проблему своими силами.

Что можно сделать на месте

Восстановить синхронизацию можно следующим образом:

• включить зажигание с помощью ключа, который требует восстановления;
• выждать хотя бы 6 секунд;
• выключить зажигание после того, как иммобилайзер перестанет мигать.

Через 10 секунд этим же ключом завести автомобиль. Показателем решения проблемы будет потухший индикатор иммобилайзера.

Если при сбоях в работе ЦЗ брелок исправный, то можно попробовать заменить предохранитель системы, ослабить винт на брелоке.

При различных ситуациях важно выбрать правильное решение проблемы:

1. Авто не закрывается на морозе. В таких случаях можно с помощью фена прогреть, просушить замок, смазать его неагрессивными проникающими составами типа WD-40. В некоторых случаях нужно разобрать механизм, заменить изношенные детали.
2. Невозможно закрыть автомобиль. Это может быть из-за провисания дверей, смещения замка после ДТП. Здесь требуется механическая регулировка при помощи болтов.
3. Дверь не закрывается до конца. Данная проблема может возникнуть из-за зависания замка, нарушения геометрии петель, стойки. При таких обстоятельствах можно выровнять деформации, установить нужные зазоры, прочистить и смазать замок.

Особенности ремонта электрозамка

Здесь может потребоваться замена реле, катушки, шестеренки актуатора, восстановление отдельного контакта или ремонт электрической проводки. Если место обрыва обнаружить не удалось, то нужно проверить концевой выключатель.

Кроме того, следует проверить соленоиды, поскольку данные элементы могут выходить из строя из-за резких перепадов температур и повышенной влажности.

Особенности ремонта пневмозамка

Здесь основным источником проблемы является зачастую компрессор или его клеммы. Для решения проблемы нужно разобрать блок устройства, зачистить все контакты.

Если такие процедуры не помогают, то нужно полностью проверить магистраль, подходящую к двери автомобиля.  При выявлении повреждений требуется замена трубок. При выходе из строя мембраны нужно менять весь замок.
Ставим электрозамок на багажник и лючок бензобака на Ладу
В современных реалиях вероятность несанкционированного доступа к автомобилю значительно возрастает. Зачастую злоумышленники проникают внутрь салона, забирая магнитолы, деньги, документы. Кроме того,…

Таким образом, причин потери функциональности центрального замка может быть достаточно много

Здесь важно разобраться в каждом конкретном случае, принять адекватные меры по устранению поломок

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Диод, стабилитрон – подойдёт всё

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Диод с реле, готовый модуль

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Ghostex › Блог › Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки.

Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

Приступим к работе:

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому

проводу в разрыв. Этоткоричневому провод идет от замка и до блока кнопок.

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

4. Далее ищем саму сигналку и достаем ее. ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Ремонт актуатора (электропривод замка двери) Ителма автомобиля Lada Priora.

Опубликовано 31 Августа 2016

Основная цель видео показать внутренности актуатора Ителма и принцип его работы, чтобы помочь приороводам с ремонтом данного устройства.

Ну очень подробнейший рассказ! Спасибо! Завтра как раз предстоит снятие электромотора.

Сегодня провел эту процедуру на приоре коллеги с работы. Он был очень удивлен когда я моментально разобрал устранил и собрал все! Если бы не Ваше видео пришлось бы покупать моторчик как минимум.Все в точности как Вы показали, электромоторчик такой же. Еще раз спасибо!

Молодец. Но думаю, это не на долго и второй лепесток тоже сломается. В этом случае советую сделать так: просверлить отверстие там, где были лепестки, и плотно вставить туда штифт из гвоздя. Диаметр по месту, но думаю, примерно 1.5 — 2мм Просто по видео тяжело немного понять размеры с такой точностью. И вот это будет уже надёжно, так как гвоздь будет крутить намного надёжнее, чем те пластмасски :)

Производитель не будет улучшать, ему выгодно, что бы оно ломалось! Больше ломается — больше покупают — больше прибыль.

Спасибо за содержвтельное и очень полезное видео! У меня такая же проблема на логане, но думаю, что там принцип такой же, и благодаря таким подробным инструкциям я справлюсь! Пожелайте мне удачи!

Где можно купить новый актуатора

У меня проблема актуатором пассажирским двера вообще пультом нет открывается и нет закрывается в чем проблема? Можете ответить

Спасибо за видео только что перебрал хотел купить новый но цена (не стоит он того)

Можете ответить вчера я активатор открыл провод был обрыв все на место пересоеденил нормально работал дверь открыл закрыл сегодня опять стало не работать в чем присина

Где можно купить активатор

Есть проблема!! смотреть как эта хрень работает или как её отремонтировать это конечно интересно, вопрос как эту хрень достать с лады приоры? с передних дверей. (все болтики винтики открутил снять так и не получилось)

получается крайние положения тяги никак не контролируются? То есть мотор теоретически способен свернуть зубы ведомой шестерне?

ппц бля, куча воды и трепа. 5 минутную операцию растянул на пол часа

А если сам моторчик накрылся и не работает? его можно починить?

Спасибо пригодилась видео все очень подробно

Автору спасибо! Разобрал активатор и долго не мог понять почему же он только в одну сторону толкает либо тянет )) Благодаря видео тайна раскрыта ))) Пластмасса вся целая оказалась, завтра моторчик проверим, сегодня 12в негде взять пока. Цена активатора от 180р. + замена примерно 300р. = от 480р. экономии.

у меня такая проблема. кратко опишу: двери с сигналки закрываются все, но водительская не до конца, поэтому если дернуть ручку, то дверь откроется. приходится дозакрывать с ключа. если дернуть ручку и открыть сигналкой, то опять же эта дверь не открывается, но если снова постановить сигналку на закрытие и снова нажать, то дверь открывается. также снутри ставлю двери на блокировку с кнопочки на двери, и когда двергаю ручку, то дверь естественно не открывается, потому что она на блокировке. снимаю с блокировки, водительская дверь снова не открывается. снова блокировка и разблокировка и все норм. в чем возможная причина?

спасибо за подробное видео! теперь поняо в чем проблема. но я хочу пойти дальше и сделать так, чтобы замки закрывались глуше. но лень разбирать их и заново склеивать. думаете можно их будет просто залить до максимума маслом или вд-шкой из шприца. масло же ток не проводит, ничего не должно перегореть?

Как работает центральный замок Приоры.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону действия антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании или размыкании электрических контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие или закрытие дверей. Кроме этого происходит активация или снятие охранной сигнализации.

Центральный замок Приоры работает так же при неактивном иммобелайзере. В этом случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же возможно дистанционно, нажатием кнопок на ключе. Кроме этого имеется два режима при разблокировке дверей. Она может происходить одновременно на всех дверях или ступенчато. При однократном нажатии на кнопку или повороте ключа открывается водительская дверь. Если в течение 5 секунд повторно нажать на кнопку или повернуть ключ, то разблокируются пассажирские двери. Переключение между режимами производится одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Подтверждением о переходе служит один или два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Снятие и установка замка передней двери Ваз 2170 Приора

Можно попробовать следующий вариант. Вы приобрели новый автомобиль Лада Приора. Закройте окна и двери в нем, затем нужно закрыть, к примеру, заднюю правую либо левую дверцу (не имеет значения, захлопнется дверь туго либо с первого раза не закроется). Далее нужно открыть любую дверцу либо приспустить автостекло на двери (любой) и можно хлопнуть. Дверь должна закрыться значительно легче, поскольку воздух, захватывающий дверь во время закрывания, проникает в сало автомобиля. При наглухо запертых дверях поток нагоняемого воздуха не может никуда деться (вдобавок новый уплотнитель). Так, дверца как будто отбрасывает назад, словно ей что-то препятствует закрыться. Между тем у Лады Приора, равно как у зарубежных машин, предусмотрена система выхлопа воздуха. Последний нагоняется при закрытии двери.

Порой в замке повреждается личинка, и тогда приходится ее менять. На Ладе Приора личинки меняют в редком случае, поскольку основная масса автовладельцев почти никогда не прибегает к закрыванию двери механическим методом. Преимущественно хозяева Приор используют штатный брелок, блокирующий и/или разблокирующий дверной замок. Однако не исключены ситуации, когда брелок не срабатывает, водитель его потерял и др. В подобном случае владелец Лады Приора вынужден пользоваться личинкой в дверце. Если эта деталь вышла из строя, для проведения замены понадобятся:

• плоскогубцы либо длинногубцы;
• отвертка, имеющая плоское лезвие;
• собственная новая личинка и ключи.
