Подключение двух сабвуферов к моноблоку

Формула для вычисления напряжения

При данном виде соединения все линии будут находиться в двух точках. Потому напряжение для всех резисторов будет равным.

При подсоединении двух и более приборов друг с другом, напряжение на выводах такой схемы — это показатель на каждом резисторе.

Напряжения условно обозначаются как U. По закону Ома, зная, что I = U/R, можно рассчитать по формуле:

U = U1 = U2 = … = Uобщ.

Также иногда можно встретить смешанный вид подключения. Это когда в цепи применяется два типа подключения, и параллельное, и последовательное. Оно чаще всего используется в контурных обогревателях.

Желательно изучить каждый вид подключения и схемы к ним. Профессиональные электрики рекомендует не выполнять подключений самостоятельно, если у человека совсем нет опыта в этой сфере. Так как в цепи может случиться короткое замыкание или возгорание, в лучшем случае выход из строя прибора.

Определение мощности на примере ламп

В заключении необходимо отметить, каждому человеку желательно знать свойства последовательного и параллельного соединения проводников. Чтобы в будущем не путаться при выполнении простых работ в электрике своего дома.

Comments 70

Откуда брать плюс минус при подключении 3х сабов с одной катушкой?

И так то вопрос, не нашел у вас схемы себе, саб кастомный бывший деф бонс 123, переделаны катушки под 0,50,5 ом сопротивление, моноблок мачете м2000д, как подключить

его в один ом? Схему бы, на словах хотя бы. Очень был бы рад, боюсь спалить, дороговато.

Есть саб мистери МО12S двух катушечный не моноблок MR1.300 тоже мистери. Какая к нему схема чтоб от усилка в два ома работал. Если я правильно понял, то по десять схеме?

автор, ты это извини, однако параллельная коммутация >учебника саба в двумя катушками четыре Ома, разве ни какой ом будет ? Они ведь делятся то встречаются получается 4:4=1 Ом. По другому я не прав ?

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

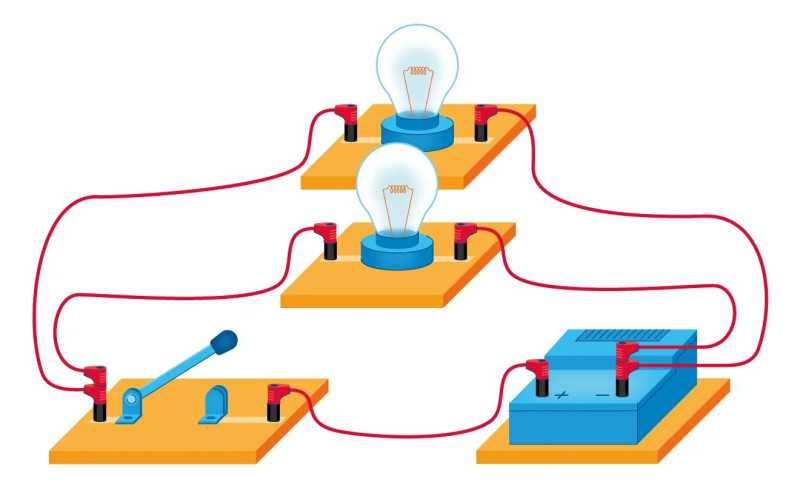

Параллельное соединение проводников

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

освещение в больших торговых залах;
бытовые электроприборы в квартире;
компьютеры в кабинете информатики;
вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

Напряжение при параллельном соединении в любых частях цепи одинаково:

U = U₁ = U₂ = … = U_n.

Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.
Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках:

I_экв = I₁ + I₂ + … + I_n.

Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.
Общее сопротивление цепи определяется по формуле:

1 / R_экв = 1 / R₁ + 1 / R₂ + … + 1 / R_n.

Для двух параллельно соединенных проводников формулу можно записать иначе:

R_экв = (R₁ · R₂) / (R₁ + R₂).

Если n одинаковых проводников, каждый из которых имеет сопротивление R₁, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

R_экв = R₁ / n.

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

Определим общее сопротивление при параллельном соединении проводников:

R = (R₁ · R₂) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.
По закону Ома определим силу тока в цепи:

I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

Во внутреннюю обшивку автомобиля;
В пол багажника;
В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

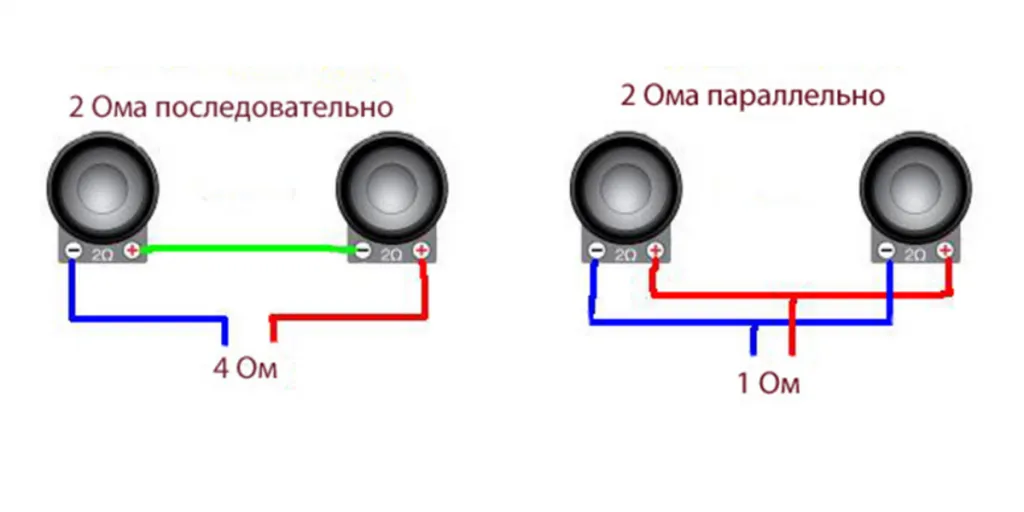

Последовательное и параллельное подключение

Для подключения сабвуферного динамика используют последовательное или параллельное соединение. Если же стоит такая задача, как подключить два сабвуфера и более, может применяться одновременно и последовательное, и параллельное соединение.

При последовательном подключении номинальная мощность катушек умножается на два. Например, имеется сабвуфер с двумя катушками по 2 Ом. Подключив их последовательно, на выходе мы получим сопротивление 4 Ом. Само подключение выполняется следующим образом: от усилителя «плюс» подаётся на «плюс» первой катушки, а «минус» – на «минус» второй катушки. Остаётся незадействованным «минус» первой катушки и «плюс» второй катушки, между ними устанавливается перемычка. Более наглядно это продемонстрировано на схеме ниже.

При параллельном подключении катушек сабвуфера номинальная мощность будет делиться на два. Например, у нас есть двухкатушечный сабвуфер, каждая из катушек имеет сопротивление 2 Ом. Используя параллельное подключение, на выходе мы получим сопротивление 1 Ом. Подключение происходит следующим образом: «плюс» от усилителя подаётся на «плюс» первой катушки, затем устанавливается перемычка, которая передаёт «плюс» от первой катушки на вторую, «минус» подключают на «минус» второй катушки. Также устанавливается перемычка, которая передаёт «минус» со второй катушки на первую. Для лучшего понимания ознакомьтесь со схемой параллельного подключения, расположенной ниже.

Смешанное подключение

При смешанном подключении в одной схеме сочетаются несколько видов соединений – последовательное, параллельное соединение резисторов и их комбинации. Самую сложную электрическую схему, состоящую из источников питания, диодов, транзисторов, конденсаторов и других радиоэлектронных элементов можно заменить резисторами и источниками напряжения, параметры которых изменяются в каждый момент времени. О параллельном соединении резистора и конденсатора читайте тут.

Смешанная схема делится на фрагменты, ток и напряжение рассчитывается для каждого отдельно в зависимости от того, как они соединены на выбранном сегменте электрической схемы.

Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом), килоомах (кОм) и мегаомах (МОм):

1кОм = 1000 Ом;1МОм = 1000 кОм = 1000000 Ом.

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0; 1,1; 1,2; 1,5; 2,0; 2,2; 2,7; 3,0; 3,3; 3,9; 4,3; 4,7; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10.

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой, цифровой или цветовой маркировки.

Буквенно-цифровая маркировка.

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е» и «R», единицу килоом буквой «К», а единицу мегаом буквой «М».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е» и «R». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω»:

3R — 3 Ом10Е — 10 Ом47R — 47 Ом47Ω – 47 Ом56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R» на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 ОмК33 = 0,33 кОм = 330 ОмК68 = 0,68 кОм = 680 Ом360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К»:

2К0 — 2кОм10К — 10 кОм47К — 47 кОм82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОмМ47 = 0,47 МОм = 470 кОмМ91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М»:

1М — 1 МОм10М — 10 МОм33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е, R, К и М, обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом1Е5 — 1,5 Ом3R3 — 3,3 Ом1К2 — 1,2 кОм6К8 — 6,8 кОм3М3 — 3,3 МОм

Цветовая маркировка.

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают численную величину сопротивления в Омах, третье кольцо является множителем, а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2)фиолетовое — (7)красное — (100)серебристое — (10%)Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10%.

Резистор маркирован пятью кольцами:

красное — (2)фиолетовое (7)красное (2)красное (100)золотистое (5%)Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета.

Последовательное, параллельное и смешанное соединение динамиков

Самое главное при соединении динамиков – выполнить соединение так, чтобы ни один из динамиков не был перегружен. Перегрузка грозит выходом из строя динамика.

Важно понимать, что на динамик можно подавать мощность либо меньше, либо равную номинальной, на которую он, собственно, и рассчитан. В противном случае, рано или поздно даже самый качественный динамик выйдет из строя из-за перегрузки

Понятно, что перед соединением динамиков нужно определить их:

Номинальную мощность (Вт, W);

Активное сопротивление звуковой катушки (Ом, Ω).

Всё это, как правило, указывается на магнитной системе динамика, либо на корзине.

1W — значит на 1Вт, 4Ω — сопротивление звуковой катушки.

Марка динамика — 3ГДШ-16. Первая цифра 3 — это номинальная мощность, 3 Вт. Рядом подпись — 8 Ом, сопротивление катушки.

Бывает и не указывают, но можно узнать по маркировке.

Среднечастотный динамик 15ГД-11-120. Номинальная мощность — 15 Вт, сопротивление катушки — 8Ω.

Соединение динамиков. Пример.

Давайте начнём так сказать с азов – наглядных примеров. Представим, что у нас есть 6-ти ваттный усилитель мощности звуковой частоты (УМЗЧ) и 3 динамика. Два динамика мощностью 1 Вт (сопротивление катушки 8 Ω каждый) и один динамик на 4 Вт (8 Ω). Задача состоит в том, чтобы подключить все 3 динамика к усилителю.

Сначала рассмотрим пример неверного соединения этих динамиков. Вот наглядный рисунок.

Как видим, сопротивления всех трёх динамиков одинаково и равно 8 Ω. Так как это параллельное соединение динамиков, то ток разделится поровну между 3-мя динамиками. При максимальной мощности усилителя (6 Вт) на каждый из динамиков будет приходиться по 2 Вт мощности. Ясно, что 2 из 3 динамиков будут работать с перегрузкой – те, чья номинальная мощность равна 1 Вт. Понятно, что такая схема соединения не годится.

Если бы усилитель выдавал на выходе всего 3 Вт звуковой мощности, то такая бы схема подошла, но динамик на 4 Вт работал бы не в полную силу — «филонил». Хотя это и не всегда критично.

Теперь возьмём пример верного соединения всё тех же динамиков. Применим, так называемое, смешанное соединение (и последовательное и параллельное).

Соединим последовательно два 1-ваттных динамика. В результате общее их сопротивление будет равно 16 Ω. Теперь параллельно им подключаем 4-ёх ваттный динамик сопротивлением 8 Ω.

При работе усилителя на максимальной мощности ток в цепи разделится исходя из сопротивления. Так как сопротивление последовательной цепи из двух динамиков в 2 раза больше (т.е. 16 Ω), то динамики получат от усилителя всего 2 ватта звуковой мощности (по 1 ватту на каждый). А вот на 4-ёх ваттный динамик пойдёт мощность в 4 ватта. Но он будет работать согласно своей номинальной мощности. Перегрузки при таком соединении не будет. Каждый из динамиков будет работать в нормальном режиме.

И ещё один пример.

У нас есть 4-ёх ваттный усилитель мощности звуковой частоты (УМЗЧ, он же «усилок»). 4 динамика, мощность каждого – 1 ватт, а сопротивление каждого равно 8 Ω. К выходу усилителя можно подключать нагрузку сопротивлением 8 Ω. Нужно соединить динамики между собой так, чтобы общее сопротивление их было равно 8 Ω.

Основные положения при выборе сабвуфера

Многие полагают, что расположенная в отдельном корпусе система с низкочастотной головкой, которая воспроизводит звук совместно с маленькими сателлитами и есть сабвуфер. Это не так. Значение термина «сабвуфер» — «ниже НЧ-головки». Сабвуфер – это отдельная акустическая система для воспроизведения низших частот звукового диапазона, уменьшающее нижнюю граничную частоту до 20 Гц и ниже.

Основные разновидности сабвуферов: а) активные; б) пассивные. К первому типу можно отнести модели, снабженные встроенным усилителем. Их преимущество – разгрузка основного усилителя домашнего кинотеатра. В этому случае, сабвуферу требуется дополнительное питание. Ко второму типу относятся модели, которые нужно подключать к внешнему усилителю. Существует несколько вариантов подключения пассивного сабвуфера. При подаче ресивером сигнала на основные спикеры и на сабвуфер одновременно, широкополосный выходной сигнал передается на вход сабвуфера. При этом используется дополнительный разделительный фильтр (кроссовер), который разделяет высокие и низкие частоты и выдаёт отфильтрованные сигналы к месту назначения (низкочастотный – на сабвуфер, высоко- и среднечастотный на основные сателлиты).

Пассивный сабвуфер имеет ряд недостатков, вследствие чего стоимость их ниже, чем у активных. Серьезный недостаток — необходимость точной увязки сабвуфера с имеющейся в наличии акустической системой. Это весьма сложный процесс. Подключение сабвуфера с помощью отдельного усилителя мощности и электронного разделительного фильтра позволит снизить нелинейные искажения за счёт того, что сигнал разделяется по специальной схеме. И к тому же, основной усилитель освобождается от повышенной нагрузки.

В последнее время практически на всех активных сабвуферах предусмотрена возможность регулировать частоту разделения, поэтому при использовании такой модели подключения сабвуфера процедура согласования основных компонентов системы становится намного проще. Как недостаток, можно отметить довольно высокую стоимость активных сабвуферов. Несмотря на это, при выборе советую присмотреться именно к активным, имеющим внутренний усилитель. Если не хотите тратить много денег на сабвуфер, присмотритесь к бюджетным моделям Yamaha.

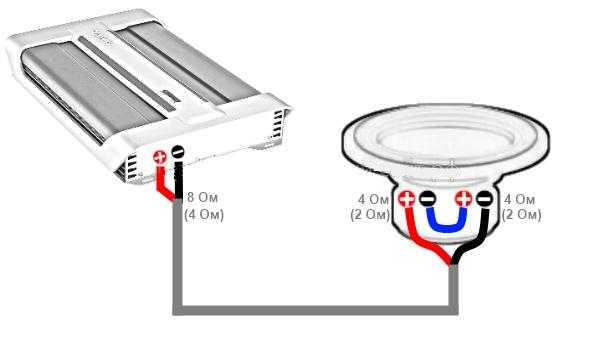

Подключение автомобильных сабвуферов с двумя катушками
