Применение схемы подключения сабвуферов

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

• Как подключить сабвуфер без усилителя
• Усилитель из магнитолы своими руками
• USB автомагнитола Pioneer MVH X460UI
• Как подключить телефон к магнитоле через USB

Comments 70

Откуда брать плюс минус при подключении 3х сабов с одной катушкой?

И так то вопрос, не нашел у вас схемы себе, саб кастомный бывший деф бонс 123, переделаны катушки под 0,50,5 ом сопротивление, моноблок мачете м2000д, как подключить его в один ом? Схему бы, на словах хотя бы. Очень был бы рад, боюсь спалить, дороговато.

Есть саб мистери МО12S двух катушечный не моноблок MR1.300 тоже мистери. Какая к нему схема чтоб от усилка в два ома работал. Если я правильно понял, то по десять схеме?

автор, ты это извини, однако параллельная коммутация >учебника саба в двумя катушками четыре Ома, разве ни какой ом будет ? Они ведь делятся то встречаются получается 4:4=1 Ом. По другому я не прав ?

Читайте так же

Не прав.При последовательном.44=8 ОмПри параллельном — 1/R общR общ= 1/41/4, следовательно 1/(1/41/4) = 1/0.5=4.5 Ом. Нашему клиенту остается просто, если один саб с катушками по четыре ом его только либо в восемь либо в 2.4, если по два ом — в четыре иначе говоря в один Ом.

бла, Спасибо, вот теперь что остается сделать нашему клиенту встало на место. Аж стыдно стало, по образованию электрик не понимал как катушки коммутировать. ппц

в закладки)))полезно, увы т.к. я начинающий звукарь, то вопрос имею.как правильно будет подключить альфард мачете м15д2 (катушки 22) к усю кикс ар 1.350 (3.5 Ом: шестьсот Вт х 1, четыре Ом: триста пятьдесят Вт х 1)?

буду премного благодарен за ответ)))

Как подключить саб с двойной катушкой сорок четыре в 4Ом задействовав обе катушки?

Приветствую подскажи пожулуйста правельно ли я понял, как подключить саб, усилок моноблок у него четыре клемы-2плюса, 2минуса, на сабе два катушки по 2ома. Один плюс не минус с усилка подключаю на одну катушку саба, второй плюс не минус на вторую катушку не получается подключение в 1ом?

Подскажи пожалуста. Как подключить в 1ом? Саб урал армада двадцать два катушки.

один саб двадцать два усь четыре каналка, никаких потерь не будет при подключении?

Всем привет, подскажите пожалуйста как подключить три сабвуфера с катушками 44,не сколько Ом получится в результате?

Привет. А есть ли возможность 2х канальный усь подключить одним каналом на Саб, а другим на тыловые динамики?

Вам.Однако тут другой вопрос: мощность >учебника канала для раскачки саба ничтожно мала не оставшийся один канал на тыл будет МОНО.

Как подключить моноблок в 1 ом

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов.

Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности.

Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас.

Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

«Знает каждый карапуз, черный — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Настройка мультимедийной системы автомобиля

Подключение к сабвуферу напрямую

Какой конденсатор ставить на ВЧ динамик

Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.

Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.

Если необходимой ёмкости нет, то нужные конденсаторы для ВЧ динамиков собираются из нескольких изделий, соединённых параллельно.Из отечественной продукции можно использовать К73-17 и К78-34. Это лавсановые и полипропиленовые изделия. Тип К78-34 специально разработан для установки в фильтры высококачественных акустических систем. Он корректно работает на частотах до 22 кГц при выходной мощности колонок до 220 ватт с динамиками 4 Ом.

Чтобы правильно подобрать конденсатор для ВЧ динамика 4 Ом нужно знать его резонансную частоту. Высокочастотные головки могут иметь сравнительно низкую резонансную частоту порядка 800-1 200 Гц, но у большинства «пищалок» резонанс будет на 2 000-3 000 Гц. Величины конденсаторов для разных уровней среза к динамику 4 Ом выглядят следующим образом:

• 5 000 Гц – 8,0 мкф
• 6000 Гц – 6,5 мкф
• 8000 Гц – 5,0 мкф
• 9000 Гц – 4,4 мкф

Как подключить саб 2 на 2

Схема подключения саба в 2 Ома выполняется по классической схеме, когда катушка акустической колонки подключается к усилителю низкой частоты. Подключить сабвуфер в 2 Ω, состоящий из одного громкоговорителя лучше к отдельному каналу УНЧ, так как при мостовом включении малое сопротивление катушки может вывести систему из строя. Кроме сабвуфера с одним динамиком в качестве нагрузки УНЧ может применяться система из двух отдельных громкоговорителей по 2 Ома или двухобмоточная динамическая головка. Комбинируя соединение звуковых катушек можно подключить сабвуфер 2 2 в 4 ома. Для этого их нужно соединить последовательно. Подключение 2 х сабвуферов 2 2выполняется акустическим многожильным кабелем большого сечения, чтобы избежать потерь мощности на нагрев соединений. Для того чтобы подключить два сабвуфера в 1Ом, звуковые катушки 2 Ω нужно соединить параллельно.

Как подключить сабвуфер к усилителю?

• Плоскогубцы и кусачки;
• Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
• Пластиковые стяжки;
• Набор гаечных ключей;
• Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

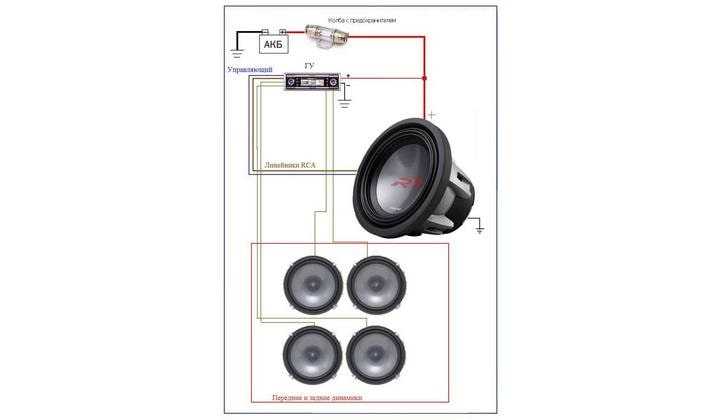

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

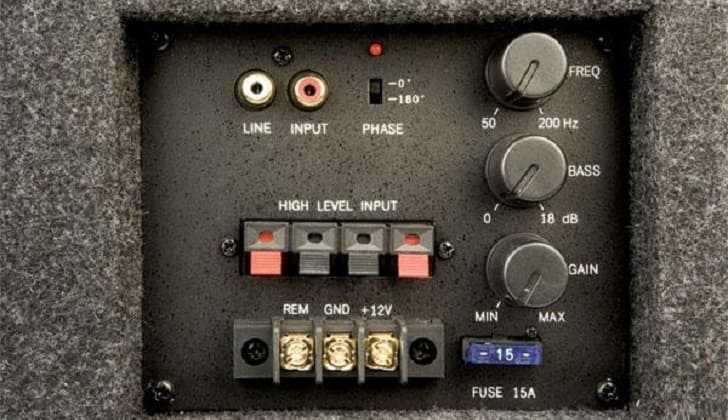

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Что нужно для подключения

Вначале проверяется возможность работы автомобильного усилителя в мостовом режиме. Если это устройство не рассчитано на него, оно быстро выйдет из строя из-за перегрева и перегрузки. Также стоит учитывать, что изменится рабочее сопротивление. При мостовом подключении звук будет выводиться только по одному каналу.

Для подключения усилителя понадобятся:

• акустические кабели;
• провода питания;
• колонки и сабвуфер;
• крепежные элементы.

Как выбрать сечение провода

Поскольку мощность, потребляемая мостовым автоусилителем от бортовой сети, возрастет в несколько раз, сечение используемых для подключения питания проводов должно быть не менее 3 мм. Это поможет избежать внезапного отключения и искажения звука на большой громкости.

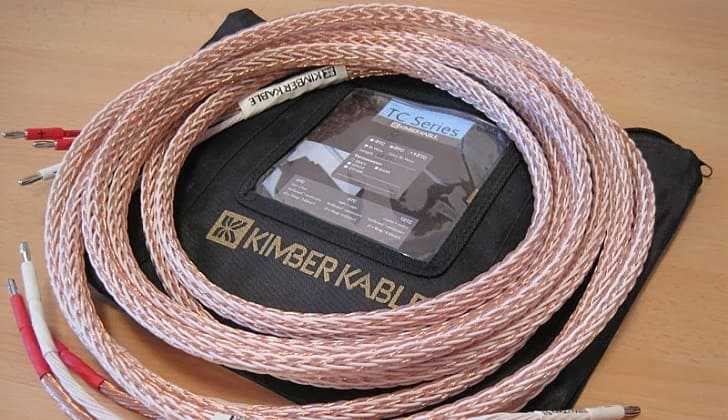

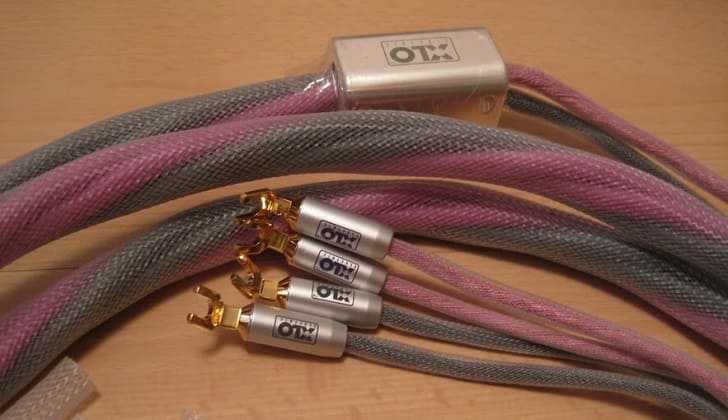

Толщина акустических кабелей также не должна быть малой, чтобы гарантировать эффективную передачу звука по мостовой системе.

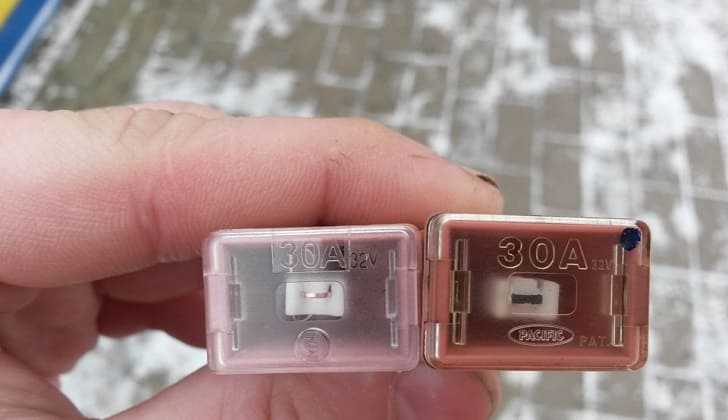

Выбор предохранителя

Номинал предохранителя подбирается по надежности работы. Если перегорание уже установленной плавкой вставки происходит часто, то номинальный ток не соответствует возросшему энергопотреблению аппарата.

Следует установить предохранитель с большим значением. Можно включить еще и в разрыв плюсового провода дополнительный предохранитель на 30 А для повышения защиты двухканального усилителя, включенного по мостовой схеме, от перегрузки и короткого замыкания.

Как настроить

Правильная настройка сабвуфера позволяет по максимуму использовать все возможности акустической системы в автомобиле. Некоторые меломаны все же пользуются заводскими настройками, однако это может сильно влиять на качество звука. Объясняется такая особенность тем, что производитель не может учесть предпочтений каждого слушателя. Кроме того, на качество воспроизводимых звуков сильно влияет тип кузова авто и особенности установки саба.

Неточности при подсоединении сабвуфера к штатной магнитоле и настройке системы вызывают резонанс в автомобиле и дребезжание отдельных элементов пластиковой обшивки. Для коррекции звучания специалисты предлагают использовать специализированный диск. Его можно найти в автомагазинах. На этом диске присутствуют музыкальные композиции, с помощью которых можно максимально тонко отрегулировать настройки.

Активный сабвуфер

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот. Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже

Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.
