Устройство стартера
Если не лезть в дебри, то это обыкновенный МОЩНЫЙ электромотор, который используется только с одной задачей — раскручивание коленчатого вала, для пуска двигателя. Но как я писал выше, он не должен быть постоянно в зацеплении, а поэтому «специальный узел» выводит определенную шестерню в зацепление с маховиком и после пуска убирает ее.
Это шестерня называется «БЕНДИКС», именно она входит в зацепление с маховиком. Однако устройство бендикса намного сложнее, по сути это обгонная муфта (в одну сторону она может вращаться, а вот в другую нет).
Выдвигает бендикс специальный узел, который (обычно) крепится сверху стартера и называется «втягивающее реле». Как вы понимаете задача у него одна — вводить в зацепление с маховиком и после пуска выводить убирать обратно. Принцип этого узла основан на работе электромагнита, один его контакт всегда подключен к минусу (через корпус стартера, далее через массу автомобиля), а другой к плюсу аккумулятора (через размыкающий замок зажигания). Дабы не грузить вас сложной технической информацией, вам нужно понимать, что у этого магнита есть обмотка, назовем ее — «втягивающая», а также «сердечник», который под воздействием этих обмоток задвигается внутрь и удерживается (он жестко связан с БЕНДИКСОМ). Когда вы поворачиваете ключ в замке зажигания, работает «втягивающая обмотка» она воздействует на сердечник, выдвигается «БЕНДИКС» который входит в зацепление с маховиком и дальше стартер раскручивает мотор. После запуска двигателя, обмотка размыкается, специальная пружина переводит сердечник в исходное положение, «БЕНДИКС» выходит из зацепления.
В конце стать будет полезное видео, посмотрите, отпадут все вопросы.
Если простыми словами — «втягивающее реле» вводит и далее отводит из зацепления с маховиком шестерню БЕНДИКСА.
Разборка стеклоочистителя Лада Приора (ВАЗ 2170, 2171, 2172)
3. …и снимите заглушки.
|
||
5. Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.
|
||
| 6. Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками. |
| Рычаги стеклоочистителей со стороны водителя и пассажира различаются по длине и поэтому невзаимозаменяемы. Не перепутайте рычаги местами при установке их на автомобиль. |
| 7. Снимите облицовки рамы ветрового стекла (смотрите «Накладки рамы лобового стекла»). |
9. …и разъедините колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля.
|
||
11. …болт крепления кронштейна моторедуктора к кузову…
|
||
| 12. …и снимите стеклоочиститель, слегка повернув его вверх. |
| Так выглядит стеклоочиститель в сборе. |
14. …и снимите поводок с валика моторедуктора.
|
||
16. …и снимите его с кронштейна.
|
||
| Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления. |
18. …поддев отверткой, если не хватает усилия рук…
|
||
20. Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров.
|
||
| 21. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя. |
| 22. Соберите и установите стеклоочиститель в порядке, обратном снятию. |
Электрическое оборудованиеАккумуляторСнятие и установка аккумулятораПредохранители и релеСнятие монтажного блокаГенераторНеисправности генератораСнятие генератораРегулятор напряжения генератораРемонт генератораСтартерНеисправности стартераСнятие стартераРемонт стартераЗамок зажиганияРемонт замка зажиганияЭСУДСистема впрыскаКонтроллерДатчики системы управления двигателемЗажиганиеОсвещениеНеисправности световых приборовЗамена лампочекЗамена фарыЗамена бокового поворотникаЗамена заднего фонаряОсвещение номерного знакаПлафон салонаБлок световых приборовПодрулевые переключателиЗвуковой сигналСтеклоочистителиРазборка стеклоочистителяБачок стеклоомывателяНасос стеклоомывателяВентилятор радиатораДвигатель вентилятора радиатораДвигатель вентилятора отопления и вентиляцииРезистор печкиМоторедуктор и датчик печкиДатчик температуры воздухаЗамена переключателей печкиОбогрев заднего стеклаПрикуривательКомбинация приборовЗамена лампочек приборовЗамена датчика температуры воздухаСигнализацияУправление сигнализациейБлок стеклопакетаИммобилайзерБлок электроусилителя руляДатчик лампы падения давления маслаДатчик температуры охлаждающей жидкостиВыключатель стоп-сигналаВыключатель лампы ручного тормоза
priora-vaz.ru
Диагностика стартера для определения причины неисправности
Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:
- Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
- Достаньте воздушный фильтр и впускной шланг.
- Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
- Поставьте нейтраль на рычаге КПП.
- Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
- Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
- Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
- Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
- Если якорь не крутится вообще, проблема в обмотке.
- Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.
Проверка реле
Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.
- Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
- Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.
Предохранитель
Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».
Что делать, если нет ключа
Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер.
Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.
Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.
Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.
Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.
Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.
Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.
Другие причины, по которым стартер может не реагировать на включение зажигания
В отдельных случаях отмечаются сбои в работе автомобильных противоугонных систем (автосигнализаций, иммобилайзеров). Такие системы попросту блокируют подачу электрического тока на стартер после снятия режима охраны. При этом диагностика показывает полную работоспособность АКБ, силовых контактов и других элементов электрооборудования, которые задействованы при запуске мотора от стартера.
Следующим элементом для проверки является втягивающее реле. При его поломке стартер может:
- полностью молчать, то есть не издавать никаких звуков после поворота ключа в положение «старт»;
- жужжать и прокручиваться, но не крутить двигатель;
- многоразово или однократно щелкать без прокрутки коленвала;
Где в Приоре находится реле
Автомобильный стартер является весьма надежным устройством, и, как правило, в нем редко можно обнаружить какие-либо проблемы. Зачастую все проблемы приходятся на реле стартера. Многих интересует вопрос, где находится реле? На Лада Приора его можно обнаружить в блоке предохранителей, располагающемся в салоне авто по левую сторону от водителя, около модуля, управляющего светом.
Информация о том, где расположено реле стартера, очень пригодится каждому автовладельцу, поскольку иногда требуется заменить предохранитель стартера, и в Приоре это регулярно случается. Вообще в рассматриваемой нами машине электрическая система в целом не самая надежная. Многие владельцы Лада Приора отмечают не качественную ее работу.
Итак, дабы получить доступ к механизму реле стартера, вам потребуется снять панель, которая собственно скрывает блок. Панель крепится 5-ю фиксаторами. Выполняйте все работы аккуратно.
Как проводится диагностика
Поиск конкретной неисправности — работа сложная и длительная. Нужно проверить абсолютно все — даже предохранители. Ниже приведён стандартный алгоритм действий, позволяющий за короткое время найти слабое звено:
- обесточить аккумулятор, автомобиль поставить на ручник, коробку — в режим нейтрального хода;
- разобрать крепления воздушного фильтра, снять впускной шланг;
- скинуть управляющий провод с болта втягивающего реле;
- тщательно очистить контакты на стартере;
- подключить к устройству пуска посредством крокодилов заведомо исправную аккумуляторную батарею.
Подача тока на пускатель должна спровоцировать щелчок. Если его нет, скорее всего, окислено соединение на массу. Это следует проверить в первую очередь.
Далее:
скинуть минусовой провод со стартера и соединить его с нижним болтом тягущего реле, плюс — на верхний болт реле.
При наличии щелчка — проверить щётки стартера. Если звука нет — втягивающее реле повреждено.
Затем:
минусовой провод соединить со стартером, плюсовой — кинуть на нижний болт реле.
Стартер начнёт крутить. В нормальном состоянии обороты поднимутся до 11000 об/мин. Если же устройство будет вращаться недостаточно быстро, надо проверить щётки или якорь. При полном отсутствии оборотов — внутри обмотки имеется пробой.
Завершающая проверка:
оба провода замкнуть на верхнем болте тягущего реле.
Сильный шум укажет на повреждение бендикса или редуктора.
Таким образом, стартер Лады Приоры часто повреждается из-за следующего:
- аккумулятора — разряжается, окисляются клеммы, повреждается корпус;
- втягивающее реле — обрывается обмотка;
- щётки — изнашиваются до 4 мм и более;
- бендикс — ломаются зубья, заклинивает;
- обмотки — обрываются вследствие повышенных токов или заклина обгонной муфты.
Само устройство пуска рекомендуется проверять на профессиональном стенде.
Корзина
Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»
Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 —ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.
Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.
Подключение
| № | Цвет провода | Назначение, адресация |
| 1 |
* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).
+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.
При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).
Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

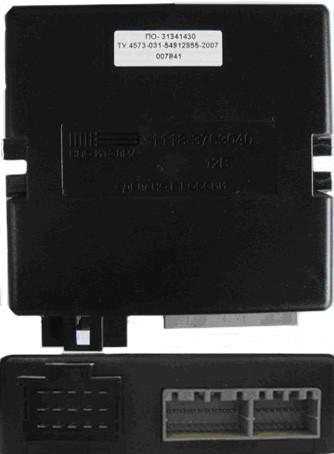

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»
| Вход внешнего датчика удара или объема (Не используется)* | ||
| 2 | Розово/Черный | К выключателю блокировки дверей в блоке переключателей |
| 3 | Коричнево/Зеленый | К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6 |
| 4 | Коричневый | Соединяется с массой при закрывании двери водителя |
| 5 | Серый | К элементу обогрева заднего стекла |
| 6 | Черный | Масса |
| 7 | Розово/Белый | К выключателю блокировки дверей в блоке переключателей |
| 8 | Желто/Голубой | В комбинацию приборов, к индикатору АПС‑ 6 |
| 9 | Черно/Белый | Соединяется с массой при открывании капота. C ВК подкапотной лампы |
| 10 | Два Бело/Красных | Соединяется с массой при открывании задних дверей |
| 11 | Коричнево/Красный | Соединяется с массой при открывании правой передней двери |
| 12 | Выход 12 V питания внешнего датчика (Не используется)* | |
| 13 | Не используется | |
| 14 | Желтый | Импульс + 12 V, закрывания всех дверей и багажника |
| 15 | Красно /Голубой | К кл. 14 АПС‑ 6 |
| 16 | Голубой с Черным | К левому указателю поворотов |
| 17 | Красно/Голубой | Импульс + 12 V, открывания дверей пассажиров |
| 18 | Красно/Черный | Импульс + 12 V, открывания двери водителя |
| 19 | Розово/Красный | Импульс + 12 V, открывания замка багажника |
| 20 | Желто/Голубой | К клемме « 15 », через предохранитель F 9 , в монтажном блоке |
| 21 | Серо/Черный | «-» Реле звукового сигнала |
| 22 | Бело/Голубой | Соединяется с массой при открывании двери водителя |
| 23 | Красный | К постоянному плюсу через предохранитель F 5 , в монтажном блоке |
| 24 | Голубой | К правому указателю поворота |
| 25 | Бело/Черный | Соединяется с массой при открывании багажника |
|
|
|
|

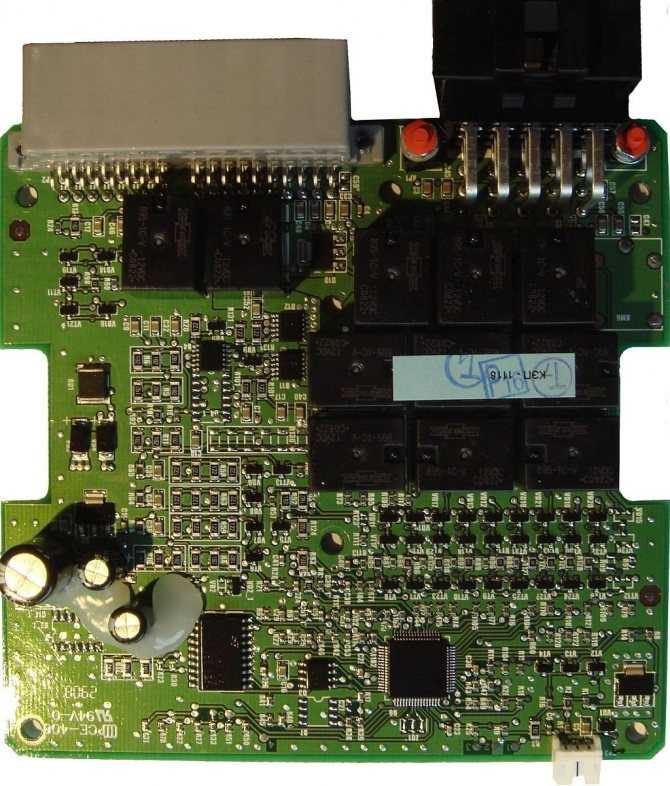

| Плата контроллера |
|
|
| Плата контроллера |
Признак
| Возможные причины | Метод устранения |
| Не читается код ключа |
1 . 1 Неисправность в цепи катушки связи ВЗ
1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС
1 . 3 Отсутствует транспордер в ОК
1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)
1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)
1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС
1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны
Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления
Симптомы пропадания зарядки аккумулятора на Приоре
Самым первым моментом, на который многие и обращают внимание — загорелась лампочка зарядки аккумулятора на приборной панели. Если под рукой есть мультиметр, то можно замерить выдаваемый ток зарядки, подключив контакты к клеммам «+» и «-» соответственно
Если даже без нагрузки показания прибора менее 13 Вольт, это говорит о том, что есть определенные проблемы с зарядкой.
Конечно, можно (хотя крайне не рекомендуется) скинуть клемму «-» с аккумулятора во время работы мотора, тем самым проверив работоспособность генератора. Если мотор заглохнет, это будет говорить о том, что зарядки на самом деле нет, и соответственно — генератор неисправен.
Также, лампа зарядки может гореть в пол накала, что также говорит о недостаточном токе заряда. Если один из перечисленных выше симптомов имеет место быть, необходимо выполнить диагностику генератора и его деталей. При необходимости заменить их новыми. Если есть чем дополнить данную статью, можете комментировать ниже.
Порядок подключения проводов к замку зажигания
Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.
С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:
Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:
Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:
Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.
Блоки реле и предохранителей Приора
Расположение реле и предохранителей в монтажном блоке DELRHI 15493150
Расположение реле и предохранителей в монтажном блоке 1118-3722010-00
Реле Лада Приора — назначение
К1 Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением) К2 Реле включения обогрева заднего стекла К3 Реле включения стартера К4 Реле дополнительное К5 К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла К7 Реле включения дальнего света фар К8 Реле включения звукового сигнала К9 Реле включения звукового сигнала тревожной сигнализации К10 реле включения противотуманных фар К11 реле включения электрообогрева передних сидений фар
Предохранители Лада Приора — назначение
F1 Резерв F2 (25 А) Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стекла F3 (10 А) Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар F4 (10 А) Левая фара, лампа дальнего света F5 (10 А) Монтажный блок, реле включения звукового сигнала Звуковой сигнал F6 (7,5 А) Левая фара, лампа ближнего света F7 (7,5 А) Правая фара, лампа ближнего света F8 (10 А) Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации F9 Резерв F10 (10 А) Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения F11 (20 А) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт «53а» Переключатель очистителей и омывателей, контакт «53ah» Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт «25» F12 (10 А) Комбинация приборов, контакт «21» Контроллер электропакета, контакт «9» колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» F13 (15 А) Прикуриватель F14 (5 А) Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки X2 F15 (5 А) Лампы габаритного света (правый борт) Плафон освещения вещевого ящика F16 (10 А) Гидроагрегат, контакт «18» F17 (10 А) Противотуманная фара левая F18 (10 А) Противотуманная фара правая F19 (15 А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений F20 (10 А) Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол (датчик дождя), контакт «1» F21 (5 A) Переключатель световой сигнализации, контакт «30» Колода диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14» F22 (20 A) Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) F23 (7,5 А) Блок управления стеклоочистителем и внешним освещением, контакт «20» F24-F30 Резерв F31 (30 A) Контроллер электропакета, клемма «2» колодки X1 Контроллер электропакета, клемма «3» колодки X1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери Резерв F32
Проверка втягивающего реле
Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.
Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.
Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.
Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.
Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.
Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.
Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.
Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.
Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.
Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.
Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.
