Блок предохранителей и реле volkswagen passat b3 b4

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

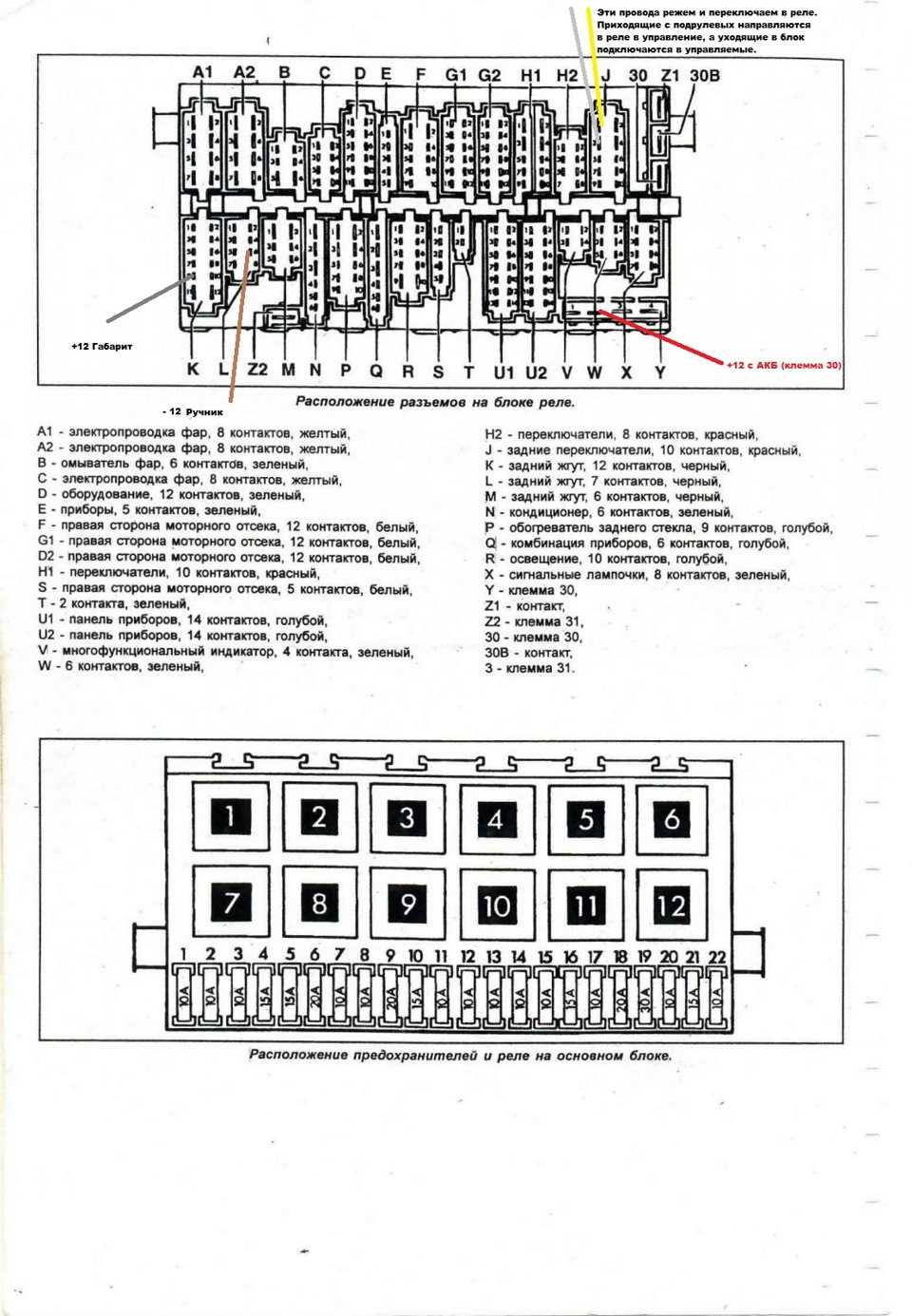

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Проверка или замена предохранителей

При выходе из строя любого бортового потребителя электроэнергии первое, что нужно проверить – предохранитель или реле, отвечающие за работу данной цепи. При перегрузке или коротком замыкании плавкая вставка перегорает, размыкая контакт и предотвращая повреждение узлов.

Для проверки нужно найти защитное устройство, вставленное в цепь неработающего потребителя, и определить его состояние.

Сделать это можно таким образом:

1. Раскрыть блок предохранителей.
2. При помощи пинцета или другого инструмента извлечь элемент из гнезда.
3. Осмотреть: если прозрачная часть почернела или через нее видно разрушение плавкой вставки, значит, защитное устройство вышло из строя и подлежит замене.

Для замены подбирают вставку такого же номинала и цвета. Ее вводят в гнездо небольшим усилием руки.

Большинство реле вытягивают и устанавливают по тому же принципу. Чтобы отсоединить жгут провода, который подводится к устройству, на снятом блоке требуется отвести специальные фиксаторы.

Замена реле или предохранителя в «Пассате Б4» – простая, доступная для самостоятельного выполнения владельцем операция. Однако нужно знать, что разрушение плавкой вставки – следствие проблемы с устройством, цепь которого она защищает. Поэтому следом нужно провести диагностику и устранить причину, иначе только заменой элемента ситуация не решится.

Особое внимание нужно обращать на цвет и номинал, а также номер реле при замене его и предохранителя. Если этого не сделать, возникнут проблемы с работой устройств, вплоть до выхода из строя и дорогостоящего ремонта механизмов

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

• Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
• Блок С (SC) ― со стороны водителя.
• Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

• моторный отсек;
• блок управления напряжения;
• в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.

Где находится Кисловодск?

Кисловодск — административный центр городского округа «Город-курорт Кисловодск», который находится в Ставропольском крае Российской Федерации. Это самый южный город Ставропольского края, который располагается в северных предгорьях Большого Кавказа на высоте от 750 до 1 400 метров над уровнем моря и является частью эколого-курортного региона Кавказские Минеральные Воды. С 2006 года Кисловодск — это город-курорт федерального значения. Приблизительная численность населения составляет 129 тысяч человек, площадь территории города — 72 квадратных километра. Климат в Кисловодске — умеренно-континентальный. Благодаря горам, который окружают город, Кисловодск защищен от ветров и туманов. Зима в городе умеренно-мягкая, сухая. Ежегодная норма осадков составляет 672 мм. Рельеф на территории города — гористый, изрезанный балками и оврагами.

Кисловодск находится в одной часовой зоне с Москвой, смещение относительно Всемирного координированного времени (UTC) — +3.

Карты и схемы Кисловодска

Выше представлена подробная карта Кисловодска с улицами и номерами домов. Воспользуйтесь меню слева для того, чтобы отметить необходимые объекты на карте, например, санатории Кисловодска. Уменьшайте масштаб карты, чтобы посмотреть, где находится Кисловодск на карте России. Перейдите в режим «Спутник», чтобы увидеть спутниковую карту Кисловодска. Ниже добавлена карта парка Кисловодска, карта маршрутов общественного транспорта и карта дорог. Яндек и Гугл карты Кисловодска находятся в списке популярных карт. Для скачивания доступны мобильные приложения с офлайн-картами.

Популярные карты

Интерактивная карта Кисловодска с улицами от Google Улицы, объекты, панорамы, отели и многое другое

Интерактивная карта Кисловодска с домами от Yandex Улицы, ситуация на дорогах, поиск объектов, фото и другое

Подробная карта Кисловодска от 2ГИС Улицы с номерами домов, транспорт, объекты и другое

Интерактивная карта Кисловодска от Wikimapia Просмотр улиц, поиск объектов и многое другое

Интерактивная карта дорог Кисловодска от ViaMichelin

Карта железной дороги Кисловодска от OpenRailwayMap

Схемы и карты общественного транспорта

Карта маршрутов общественного транспорта Кисловодска от Wikiroutes Автобусы, маршрутки, электрички, канатная дорога

Карта Кисловодска с остановками транспорта от Here Транспорт поблизости, планирование маршрута

Карты для смартфонов (iOS, Android)

Wikiroutes для Android Поиск маршрутов на карте

Wikiroutes для iOS Поиск маршрутов на карте

2ГИС для Andriod Справочник, навигатор, офлайн-карты

2ГИС для iOS Справочник, навигатор, офлайн-карты

Яндекс.Карты для Andriod Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Карты для iOS Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Транспорт для Andriod Движение общественного транспорта, остановки, построение маршрута

Яндекс.Транспорт для iOS Движение общественного транспорта, остановки, построение маршрута

Другие карты и схемы

Карта Кисловодска с санаториями от Bing

Карта Кисловодска с достопримечательностями от Sygic Maps Рестораны, парки, санатории, смотровые площадки и многое другое

Cкачать в формате JPG

Карта осадков в Кисловодске от Windy Температура воздуха, ветер

Достопримечательности Кисловодска на карте от Lonely Planet Курортный парк, музеи, галереи, фонтаны

Расположение предохранителей в «Пассат Б5»

Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:

• панель предохранителей;
• основной релейный блок;
• дополнительная линейка реле;
• блок в подкапотном пространстве.

Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.

Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/

Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.

Схема предохранителей в панели

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.

Номер ячейки	Номинальная сила тока, Ампер	Для какой системы или прибора предназначен предохранитель
1	5	Система обогрева форсунок лобового стеклоомывателя
2	10	Поворотные указатели
3	5	Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе
4	5	Подсветка заднего номера
5	10	Приборная панель, подсветка обозначений на АКПП, система навигации
6	5	Блокировка дверей центрального замка, плафон подсветки
7	10	Антиблокировочная система (ABS), скоростной датчик, спидометр
8	5	Система телефонии
9	10	Система обогрева дверных замков и зеркал
10	5	Модуль корректировки фар, магнитола CD
11	5	Система круиз-контроля
12	10	Автодиагностика
13	10	Срабатывание стоп-сигналов
14	10	Плафон для салонного освещения, система охраны автомобиля
15	10	Приборная панель, навигационная система, АКПП
16	5	ABS
17	10	Обогревание замков в дверях
18, 19	10	Правая и левая лампы в фарах дальнего света
20, 21	15	Правая и левая лампы в фарах ближнего света, корректор переключения
22	5	Фонари габаритные справа
23	5	Фонари габаритные слева
24	25	Реле прерывателя стеклоочистителя, насос омывателя
25	30	Вентилятор печки отопительной системы
26	30	Обогреватель заднего стекла
27	15	Задний стеклоомыватель, дворник
28	15	Управление бензонасосом
29	15	Контроль за работой силового агрегата
30	20	Управление люком
31	20	Лампы фонарей заднего хода, разъем для диагностики
32	20	Система функционирования двигателя
33	15	Прикуриватель
34	15	Управление впрыском топлива, регулировка зажигания
35	30	Электроразъем для прицепа
36	15	Противотуманные фонари
37	15	Разъем для телефона
38	15	Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака
39	15	Фонари аварийные
40	25	Звуковой сигнал
41	25	Дополнительный разъем прикуривателя, ABS-система
42	40	Вентилятор вспомогательный
43	5	Дополнительное управление силовым агрегатом
44	30	Модуль подогрева в сидениях

Некоторые предохранители дублируют функции других плавких вставок.

Основной релейный блок

Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:

• управление вентилятором радиатора;
• регулировка сцепления;
• переключение режимов кондиционера;
• контроль режима работы свечами накаливания;
• включение ближнего и дальнего света;
• блокировка стартера.

Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.

https://youtube.com/watch?v=k7_Rk3ZBXuw%3F

Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:

• антиблокировка колес при торможении;
• блокировка дифференциала;
• жесткость подвески;
• система вентиляции;
• гидравлический насос.

Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.

Подкапотный блок

Под капотом находится линейка реле, контролирующая работу:

• электропитания системы впрыска Motronic;
• двух насосов – вторичного воздуха и охлаждающей жидкости.

В этом блоке установлены предохранители:

Номер ячейки	Ампер	Предназначение
1	10	Форсунки
2-3	2 ячейка – 5	Два насоса – охлаждающей жидкости и вторичного воздуха
	3 ячейка – 50
4	40	Катушки зажигания
5	5	Система впрыска Motronic
6	10	Электроника силового агрегата
