Какие признаки неисправности коммутатора

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит

(Обязательно в конце статьи прочтите пункт «Важно»)

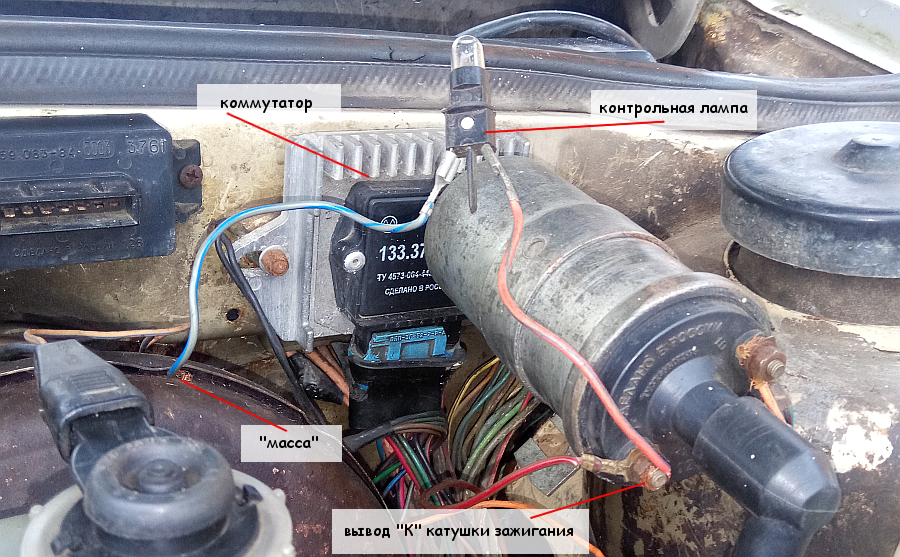

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

• В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
• И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

Как проверить коммутатор ВАЗ 2108-2109

Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.

После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.

Источники

• drive2.ru/l/564176184837932184/
• vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
• twokarburators.ru/kommutator-vaz-2108-2109-21099/
• ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html

Катушка зажигания (индукционная катушка)

Работоспособность катушки определяют испытанием на стендах КИ-968, Э-208 и др. На стенд устанавливают исправный распределитель и к нему подключают первичную обмотку проверяемой катушки и аккумуляторную батарею или используют прерыватель и конденсатор стенда. Вывод катушки соединяют с разрядником, установив зазор между его иглами 7 мм для катушек, работающих в контактной системе зажигания, и 10 мм — для транзисторных.

Индукционные катушки контактно-транзисторной системы зажигания (Б-114) следует испытывать со своим прерывателем-распределителем (Р-137, Р-133, Р4-Д) и транзисторным коммутатором при максимальной частоте вращения вала распределителя. Заметные на глаз и слух перебои в искрообразовании не допускаются.

Трамблер Ваз 2109

Трамблер Ваз 2109 (он же распределитель зажигания) — электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу. Трамблер устанавливается только на карбюраторные модели автомобилей, на инжекторных моделях его нет. Принцип работы распределителя зажигания заключается в механическом замыкании контакта с катушки зажигания на высоковольтный провод соответствующего цилиндра в зависимости от положения распределительного вала. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. На валу установлен бегунок. Этот бегунок вращаясь и передает искру на высоковольтный провод соответствующего цилиндра двигателя.

Трамблер

Устройство трамблера Ваз 2109

Два важных устройства, расположенных внутри него: 1) Датчик Холла. 2) Вакуум-корректор. Датчик Холла — самый важный из всех датчиков карбюраторных моделей Ваз. Давайте рассмотри его устройство. Датчик Холла установлен внутри корпуса данного устройства и отрабатывает на специальный барабанчик с прорезями. Сигналы с датчика поступают на коммутатор и позволяют ему точно определить время коммутации катушки зажигания для формирования искры. Вакуум-корректор соединен трубкой со впускным коллектором двигателя. В зависимости от разряжения в коллекторе диафрагма корректора регулирует угол опережения зажигания через специальный рычажок. Если двигатель работает на малых оборотах, разряжение слабое и нет необходимости в корректировке. Однако при больших оборотах двигателя возникает необходимость подавать искру немного раньше, именно для этой функции и предназначен вакуум-корректор.

Неисправности трамблера

1) Подгорание контактов крышки трамблера; 2) Выход из строя датчика Холла; 3) Подгорание и выход из строя бегунка.

Бегунок трамблера

4) Плохой контакт разъема датчика Холла. При неисправностях трамблера машина либо совсем не заводится, либо заводится с трудом.

Проверка Трамблера Ваз 2109

Проверить работоспособность трамблера можно следующим образом: а) Отсоединяем центральный провод трамблера, подносим его к массе и прокручивая двигатель смотри есть ли искра с катушки зажигания. Если искры нет, то вариантов может быть много, один из них — выход из строя датчика Холла. б) Если искра есть, то необходимо проверить по отдельности наличие искры на всех высоковольтных проводах на свечи. в) Если искры с трамблера нет совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке. С помощью мультиметра замеряем его сопротивление, оно должно быть равно 1 кОм. Если мультиметр показывает мегаомы, либо вообще обрыв цепи, значит резистор сгорел. г)Если искра слабая, либо есть не на всех цилиндрах,берем мелкую наждачную бумагу, снимаем крышку трамблера, бегунок и чистим их контакты.

Стоимость.

Цена трамблера для Ваз около 20 долларов. Ну как и всегда зависит от производителя и качества у одних немного дешевле — долларов 17-18, у других подороже — долларов 22-25. Но средняя цена на рынке 20 долларов.

Стоимость трамблера

Снятие-установка трамблера Ваз 2109.

Демонтаж-монтаж трамблера не представляет ничего сложного, есть только один важный момент, про который нельзя забывать. Перед снятием трамблера обязательно оставьте метки на корпусе как отрегулировано зажигание. Потому что, если ослабите гайки, а потом опомнитесь что не сделали метки, то все — поезд ушел, придется заново регулировать зажигание.

Делаем метки на трамблере

Ну и конечно запоминаем или помечаем как сидели высоковольтные провода, чтобы потом подключить их в правильной последовательности. А так, помня про этот момент, ничего сложного: отсоединили высоковольтные провода, сняли шланг вакуум-корректора, отсоединили разъем датчика Холла,отсоединили крепеж тросика дроссельной заслонки, ослабили гайки крепления к двигателю и все, трамблер у Вас в руках.

Также следует иметь ввиду, что система зажигания Ваз 2109 — бесконтактная, то есть трамблер с классических моделей Ваз, имеющих контактную систему зажигания не подойдет для установки. В трамблерах классики отсутствует датчик Холла, там стоит конденсатор, настроенный в резонанс с катушкой зажигания.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою»

Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы. Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Задача системы зажигания ВАЗ 2107 — формирование искры, которая воспламеняет воздушно-топливную смесь в цилиндрах. В старых моделях “классики” это работает на основе связки “прерыватель-катушка зажигания”. На более современных автомобилях устанавливается бесконтактная система зажигания, где за искрообразование отвечает коммутатор зажигания ВАЗ 2107.

Неисправности коммутатора сказываются на эффективности и работоспособности всей системы зажигания и автомобиля в целом. Поэтому не лишнем будет узнать о том, как проверить коммутатор ВАЗ 2107 и заменить его, если в этом есть необходимость.

Возможности и функции

Если вам нужен сетевой коммутатор, то я вам советую посмотреть важные функции, которые должен поддерживать тот или иной аппарат. В зависимости от поддержки будет расти или падать цена. В некоторых случаях определенные возможности не нужны, и поэтому не стоит за них переплачивать. Все зависит от загруженности сети.

• Flow Control или управление потоком – есть во всех свитчах. Грамотное управление потоком позволяет снизить риск зависание сети;
• Storm Control – или защита от широковещательного шторма. Шторм – это возникновение ситуации, когда в сети у коммутатора возникает слишком много пакетов, в результате они начинают теряться, какая-то информация не доходит или вовсе перестает передаваться. Очень часто возникает в результате петель. Важная функция для больших сетей.
• Jumbo Frame или увеличенные пакеты – используются только в больших сетях. Тогда есть реальная возможность увеличить размер пакета, чтобы ускорить передачу данных. Для этого нужно, чтобы принимающее устройство также поддерживало эту функцию, а канал имел определенный размер.
• IGMP Snooping – часто применяют в IP телевидении. Когда трафик распределяется точечно на определенного пользователя. С одной стороны, сеть разгружается. С другой стороны, коммутатор должен обладать не малой мощью, чтобы постоянно просчитывать пути и откликаться на запросы новых пользователей.
• Поддержка режимов: Полудуплекс – поддержка отправки пакетов в обе стороны, но одновременная передача запрещена. То есть передается по очереди
• Дуплекс – одновременная передача.

• Стекирование или расширение – используется, если на стандартном коммутаторе не хватает количества портов. Тогда подключают ещё один или несколько свичей. Технологии у каждой фирмы разные, и нужно учитывать скорость шины стекирования у определенной модели.
• Поддержка QoS – приоритезация трафика по стандарту стандарт IEEE 802.1p. Когда более приоритетный трафик пропускают, а остальной сидит в очереди. Также за счет этой технологии выравнивается скорость передачи данных в сети. В результате уменьшается шанс заторов на линии.
• Агрегирование каналов по стандарту IEEE3ad. Поддерживаются только дорогие аппараты. Возможность отправлять пакеты данных по нескольким кабелям и портам, чтобы увеличить скорость;
• VLAN– разделение сеть на подсети. Например, бухгалтерия не видит отдел кадров и не имеет доступ к их сети, и наоборот.
• Loopback Detection – помогает защитить сеть от петель – когда пакеты начинают бесконечно гулять в сети. Проблема в том, что отправитель может также бесконечно отсылать пакеты в сеть и забить её;
• Сегментация трафика – разделение портов на отдельные сегменты. Разделение идет на физическом уровне для большей надежности;
• Зеркалирование трафика – простая проверка всего трафика для обеспечения безопасности в сети.
• Поддержка интернет протоколов – тут все понятно, аппарат должен помимо обычных функций уметь распределять трафик из глобальной сети.
• Поддержка Wi-Fi – для подключения к локальной сети с помощью радиоволн по стандарту IEEE 802.11.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

https://youtube.com/watch?v=grcKXKlJd9I

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

ВАЗ 21213 | Порядок зажигания

От правильности последовательности воспламенения воздушно-топливной смеси в цилиндрах двигателя зависит эффективность отдачи и общая работоспособность силового агрегата, — во избежание подобных нарушений производите отсоединение ВВ электропроводки поочередно, аккуратно маркируя каждый провод.

90 сообщений на предыдущих страницах
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Слишком раннее зажигание в цилиндрах двигателя	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Ослабли пружины грузиков регулятора опережения зажигания в датчике-распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения. Поврежденные провода замените
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке датчика-распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора датчика-распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке датчика-распределителя зажигания	Проверьте, замените ротор или крышку
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените

Порядок зажигания и направление вращения распределителя для различных моделей показан на иллюстрациях.

Порядок зажигания и направление вращения распределителя на моделях 1.5 л (двигатель 4g15) и 1.8 л (двигатель 4g93) 1993 ÷ 1996 г.г. вып.

Прерыватель-распределитель

Основными неисправностями являются:

• износ и обгорание контактов
• уменьшение упругости пружин
• износ текстолитовой втулки и пятки рычажка прерывателя
• трещины или сквозной искровой пробой деталей (крышка, ротор)

Обгоревшие контакты зачищают стеклянной шкуркой или специальным надфилем с последующей протиркой ветошью, смоченной в бензине. При высоте контактов менее 0,6 мм заменяют рычаг прерывателя или контактную стойку в сборе. Вместо изношенных контактов припоем ПСр-70 припаивают новые.

Натяжение пружины проверяют с помощью динамометра. Усилие пружины по оси контактов в момент их разрыва должно составлять не менее 4,9 Н. Момент разрыва контактов определяют по контрольной лампе. В случае ослабления пружины рычаг прерывателя в сборе заменяют.

В регуляторах опережения зажигания поврежденные пружины, диафрагму, прокладку под штуцер, текстолитовые детали заменяют новыми.

В собранном прерывателе-распределителе валик должен вращаться легко, его продольное перемещение не должно превышать 0,25 мм. Собранный прерыватель-распределитель регулируют и испытывают на стенде КИ-968. Его соединяют с индукционной катушкой и АКБ стенда. Среднее значение силы тока, проходящего через контакты прерывателя, при прочих равных условиях зависит от угла замкнутого состояния контактов, т. е. от угла поворота кулачка прерывателя, в пределах которого контакты находятся в замкнутом состоянии. На стенде его контролируют с помощью прибора ИУК. Угол проверяют при частоте вращения кулачка 1500 мин-1 и регулируют изменением зазора между контактами.

Пригодность конденсатора определяют методом сравнения с эталонным по качеству искрообразования. Если при включении в цепь испытуемого конденсатора интенсивность искрообразования уменьшается, конденсатор неисправен.

В собранном прерывателе-распределителе проверяют бесперебойность искрообразования. При постепенном повышении частоты вращения валика распределителя до заданных техническими требованиями значений не должно быть заметных на глаз и слух перебоев в искрообразовании на трехэлектродных разрядниках с искровым промежутком 7—10 мм.

Правильность чередования искрообразования в распределителе проверяют при подаче высокого напряжения от индукционной катушки на неоновую лампу синхроноскопа стенда. Угол чередования вспышек лампы, измеряемый по шкале градуированного диска при частоте вращения валика распределителя 100— 150 мин-1, должен составлять 90° для кулачков с четырьмя выступами, 60° — с шестью и 45° — с восьмью выступами. Отклонение не должно превышать ±1°. Большая неравномерность свидетельствует об износе кулачка.

Работу центробежного регулятора опережения зажигания проверяют также с помощью синхроноскопа. Плавно увеличивая частоту вращения валика распределителя, по тахометру определяют, при какой частоте вращения началось и закончилось смещение светящейся риски относительно нулевого деления шкалы, и устанавливают величину угла смещения риски. Полученные данные сравнивают с техническими требованиями. Регулируют работу центробежного регулятора изменением натяжения пружины грузиков или заменой пружин.

Вакуумный регулятор опережения зажигания проверяют после подсоединения к штуцеру вакуумного насоса и вакуумметра. Характеристики вакуумного регулятора изменяют с помощью регулировочных шайб, устанавливаемых под его пробкой.

При испытании электрической прочности крышки и ротора распределителя высокое напряжение от индукционной катушки стенда подают на центральное гнездо крышки, а выводные провода высокого напряжения соединяют с разрядниками, выдерживая искровой промежуток 10 мм. Устанавливают частоту вращения вала распределителя 500-700 мин-1 и наблюдают новообразование на разряднике. Ротор и крышка считаются исправными, если искрообразование на разряднике бесперебойное.

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

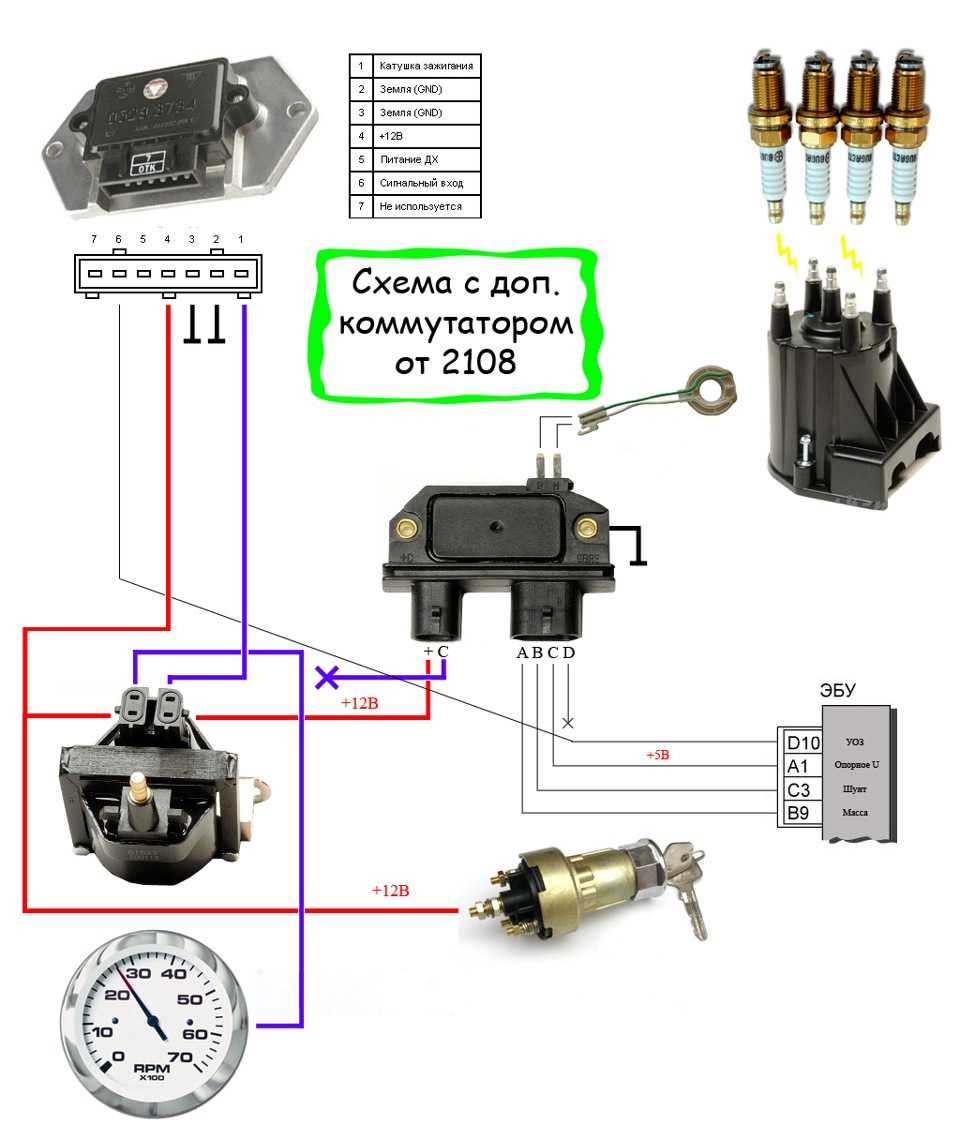

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

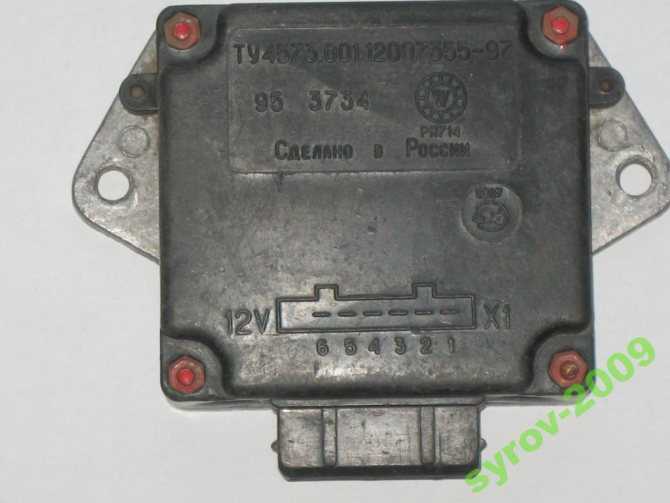

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

• Диапазон напряжения 6–16 Вольт.
• Рабочее напряжение 13,5 Вольт.
• Сила тока коммутации 7,5–8,5 Ампер.
• Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Совет: Алюминиевый радиатор на корпусе коммутатора необходим для теплоотдачи нагревающегося прибора. Иногда его необходимо чистить от загрязнения, чтобы избежать перегрева микросхемы.
