Как подключить бабину на ваз 2107

Преимущества установки электронного зажигания

Увеличивается мощность, которую может отдать двигатель. Его работа становится практически идеальной (при условии, что выставлен правильно момент). Насчет лошадок, которые запряглись дополнительно, вам расскажет только замер, который провести не каждый сможет. Зато после установки бесконтактного зажигания на ВАЗ 2101 ощущается «прилив сил» у мотора, он работает устойчиво и, как может показаться, намного мощнее становится. Но самое главное – вы начинаете экономить. Расход уменьшается за счет того, что бензин, поступающий в цилиндры, сгорает практически полностью (благодаря точному времени пробоя искры).

Не нужно часто проводить регулировки – это факт, который отрицать нельзя. На контактном распределителе зажигания вам постоянно приходится следить за состоянием одного главного элемента. Речь идет о контактной группе, которая выдает импульс на катушку зажигания. В электронной системе ее обязанности легли на коммутатор и датчик Холла. Последний реагирует на металл – вокруг него вращается железная «юбка» с прорезями. Когда металлическая часть проходит возле датчика, на его сигнальном выводе появляется импульс. Он усиливается при помощи коммутатора. Чтобы глубоко не лезть в теорию, остановимся только лишь на сути.

После усиления сигнала коммутатор подает его на вывод катушки зажигания ВАЗ 2101, которая является частью схемы

Обратите внимание на то, что в контактной и электронной системах используются различные модификации катушек. Конечно, если вы проведете монтаж БСЗ на свой автомобиль, а оставите старую катушку, то двигатель заведется и работать будет

Вот только эффективность от этой замены окажется маленькой. Если контактные катушки выдают 20-25 кВ, то бесконтактные порядка 30-35. А что такое катушка? Это простой повышающий трансформатор, на вход которого подается 12 Вольт, а с выхода снимается несколько десятков тысяч Вольт. Следовательно, разное число витков будет в обмотках этого трансформатора.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=s47zMDzbggI

Провода катушки зажигания ВАЗ 2108, 2109

К катушке зажигания бесконтактной системы зажигания присоединены несколько проводов электрических цепей высокого и низкого напряжения.

Рассмотрим, что это за провода, к каким выводам катушки присоединены, какого они цвета, их назначение.

Выводы катушки зажигания

Катушка зажигания автомобилей ВАЗ 2108, 2109, 21099 имеет два вывода. Один — вывод «Б» (совмещенный вывод первичной и вторичной обмоток катушки), другой — вывод «К» (вывод первичной обмотки катушки). На катушках зажигания разных производителей выводы могут иметь иную маркировку, либо может быть промаркирован всего один вывод «Б».

Провода вывода «Б» катушки зажигания

На вывод «Б» катушки зажигания присоединены два сине-красных провода (на автомобилях ВАЗ 21083, 21093, 21099 с модификациями монтажного блока 2114 один провод). По одному на обмотки катушки подается «плюс» с замка зажигания. Другой идет на коммутатор (вывод 4 коммутатора).

Провода катушки зажигания автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

Провода вывода «К» катушки зажигания

К выводу «К» присоединяется красно-коричневый провод идущий от коммутатора. Это «плюсовой» провод в котором при срабатывании датчика Холла и коммутатора прерывается электрический ток заставляя обмотки катушки катушки генерировать ток высокого напряжения.

Провода катушки зажигания автомобилей ВАЗ 21083, 21093, 21099 с монтажным блоком 2114

На автомобилях ВАЗ 21083, 21093, 21099 с «высокой» панелью красно-коричневый провод на вывод «К» катушки помимо коммутатора идет к тахометру в комбинации приборов.

Центральная клемма

Это вывод стального сердечника катушки на высоковольтный провод соединяющий катушку и центральный вывод крышки распределителя зажигания (трамблера). По нему на трамблер поступает ток высокого напряжения, генерируемый катушкой.

Примечания и дополнения

При ремонте автомобиля, отсоединяя провода от катушки зажигания, рекомендуется записать или сфотографировать какого цвета провода присоединены к какому выводу.

Катушка зажигания автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет стальной сердечник соединенный с центральным выводом и намотанные вокруг него вторичную и первичную обмотки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099 Принцип действия бесконтактной системы зажигания Пропала искра на свечах зажигания Особенности установки катушки зажигания ВАЗ 2108, 2109, 21099 Проверка катушки зажигания ВАЗ 2108, 2109, 21099 Схема системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Porhen2107 › Блог › Нет искры с катушки зажигания — возможные причины:

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока; • в карбюратор не доходит топливо; • ток с катушки зажигания не попадает в трамблер; • причина нет искры с катушки зажигания; • между электродами свечи не проходит искра; • в камеру сгорания не попадает топливная жидкость; • сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя; • проблемы в запускании двигателя; • резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля; • увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

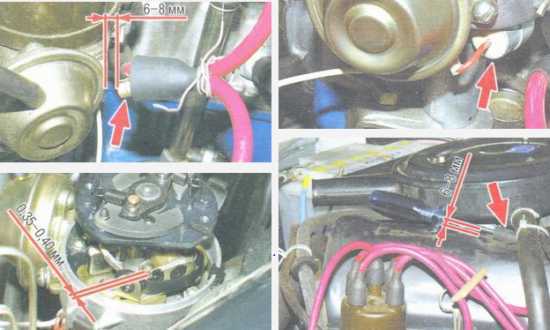

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Диагностика и замена катушки зажигания

Воспламенение топливовоздушной смеси в цилиндрах осуществляется свечой, для срабатывания которой необходимо высокое напряжение порядка 11-20 кВ. Преобразование тока в системе зажигания автомобиля ВАЗ2107 происходит в специальном трансформаторе цилиндрической формы. Данное устройство установлено в моторном отсеке на брызговике с левой стороны и крепится к нему двумя шпильками.

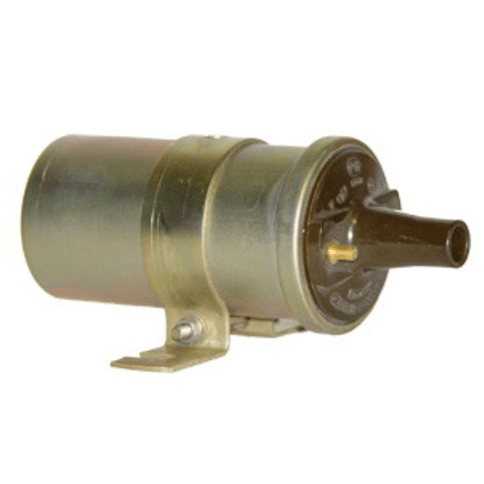

Тип используемой на ВАЗ2107 катушки – Б-117А, она была специально разработана для машин классической линейки с контактной системой зажигания. Данное устройство состоит из следующих частей:

1. сердечника;
2. магнитопровода наружного;
3. обмотка первичная и вторичная.

Сердечник представляет собой набор пластин из стали специальных электротехнических марок. Данная деталь является основой для изолированных друг от друга катушек. Катушка имеет металлический корпус, заполненный трансформаторным маслом. На крышке, изготовленной из диэлектрика, имеются два контакта для питания первичной катушки и один вывод для высоковольтного провода.

Порядок проверки приборов системы зажигания

Основная причина отказа данного устройства состоит в обрыве провода в первичной или вторичной обмотке. Проверка данного прибора системы зажигания осуществляется при помощи мультиметра, установленного в режим измерения сопротивления. Операция может производиться как непосредственно на автомобиле, так и после ее демонтажа.

Открываем капот автомобиля ВАЗ2107 и отключаем аккумуляторную батарею. Катушка, установленная на брызговике в моторном отсеке, отсоединяется от бортовой сети и очищается от загрязнений. На первом этапе проверяем сопротивление в первичной обмотке, его величина должна находиться в пределах от 3,0 до 3,5 Ом. Такую же операцию выполняем и для вторичной обмотки, допустимые показатели от 7,4 до 9,2 кОм.

Замена устройства

В случае выявления несоответствия показателей вышеуказанным значениям катушка зажигания признается неисправной. Такой прибор подлежит замене на исправный, приобрести который можно практически в любом магазине запасных частей. При покупке устройство необходимо осмотреть и проверить наличие документов: технического паспорта и сертификата.

Диагностика неисправностей модуля зажигания инжекторных ВАЗ 2107

Зажигание инжекторного ВАЗ 2107 является полностью электронным и считается довольно надёжным. Однако и с ним могут возникнуть проблемы. Модуль при этом играет не последнюю роль.

Признаки неисправности модуля зажигания

К симптомам неисправного модуля относятся:

• загорание на приборном щитке сигнальной лампы Check engine;
• плавающие обороты на холостом ходу;
• троение двигателя;
• провалы и рывки при разгоне;
• изменение звука и цвета выхлопа;
• повышение расхода топлива.

Однако эти признаки могут появиться и при других неисправностях — например, при неполадках топливной системы, а также при выходе из строя некоторых датчиков (кислородного, массового расхода воздуха, детонации, положения коленвала и др.). Если двигатель начинает работать некорректно, электронный контроллер переводит его в аварийный режим, используя все ресурсы, которые есть в наличии. Поэтому при изменении работы мотора увеличивается расход топлива.

В таких случаях следует прежде всего обратить внимание на контроллер, считать с него информацию и расшифровать код возникшей ошибки. Для этого потребуется специальный электронный тестер, имеющийся практически на любой станции технического обслуживания

При выходе из строя модуля зажигания коды ошибок в работе двигателя могут быть следующими:

• P 3000 — отсутствие искрообразования в цилиндрах (для каждого из цилиндров код может выглядеть как P 3001, P 3002, P 3003, P 3004);
• P 0351 — обрыв в обмотке или обмотках катушки, отвечающей за 1–4 цилиндры;
• P 0352 — обрыв в обмотке или обмотках катушки, отвечающей за 2–3 цилиндры.

Вместе с тем подобные ошибки контроллер может выдавать и при неисправности (обрыве, пробое) высоковольтных проводов и свечей зажигания. Поэтому перед диагностикой модуля следует проверить провода высокого напряжения и свечи.

Основные неисправности модуля зажигания

К основным неисправностям модуля зажигания ВАЗ 2107 относятся:

• обрыв или замыкание на массу в проводке, идущей от контроллера;
• отсутствие контакта в разъёме;
• замыкание обмоток устройства на массу;
• обрыв в обмотках модуля.

Проверка модуля зажигания

Для диагностики модуля инжекторной ВАЗ 2107 потребуется мультиметр. Алгоритм проверки следующий:

1. Поднимаем капот, снимаем воздушный фильтр, находим модуль.
2. Отсоединяем от модуля колодку жгута проводов, идущих от контроллера.
3. Устанавливаем на мультиметре режим измерения напряжения в диапазоне 0–20 В.
4. Не запуская двигателя, включаем зажигание.
5. Минусовой (обычно чёрный) щуп мультиметра подключаем к «массе», а плюсовой — к среднему контакту на колодке жгутов. Прибор должен показывать напряжение бортовой сети (не менее 12 В). Если напряжения нет, или оно меньше 12 В, неисправна проводка или сам контроллер.
6. Если мультиметр показывает напряжение не менее 12 В, выключаем зажигание.
7. Не подключая разъёма с проводами, отсоединяем высоковольтные проводники от модуля зажигания.
8. Переключаем мультиметр в режим измерения сопротивления с пределом измерения 20 КОм.
9. Для проверки устройства на предмет обрыва в его первичных обмотках измеряем сопротивление между контактами 1a и 1b (крайние в разъёме). Если прибор сопротивление стремится к бесконечности, в цепи действительно имеет место обрыв.
10. Проверяем модуль на обрыв вторичных обмоток. Для этого измеряем сопротивление между высоковольтными выводами первого и четвёртого цилиндров, затем — между выводами второго и третьего цилиндров. В рабочем состоянии сопротивление модуля должно быть около 5–6 КОм. Если оно стремится к бесконечности, цепь оборвана, а модуль неисправен.

Замок зажигания

На автомобиле устанавливается замок зажигания, состоящий из двух основных частей – устройства переключения и контактной платы. Каждая часть представляет собой независимый элемент, что позволяет при выходе из строя одной из них, произвести замену отдельно, не меняя замок в комплексе. Все работы по замене замка пуска двигателя можно произвести самостоятельно, своими руками, вооружившись необходимым набором инструмента и пассатижами.

Насколько правильно работает замок запуска двигателя, можно проверить с помощью мультиметра. Для этого необходимо клеммы прибора поочередно подсоединить к выводам на замке, соответствующим определенному положению ключа. Исправно работающая контактная группа, покажет сопротивление, стремящееся к нулю, в противном случае, контакты окислились или подгорели, что говорит о необходимости замены контактной группы.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

На автомобилях ВАЗ 2105, 2107 устанавливается контактная (батарейная) система зажигания. Контактная так как работа всей системы основана на размыкании-замыкании контактов прерывателя в трамблере. В отличие от аналогичной контактной системы зажигания автомобилей 2101-2106 на ВАЗ 2105, 2107 применена коммутация проводов низкого напряжения через монтажный блок предохранителей.

Элементы контактной системы зажигания

1. Генератор Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Монтажный блок предохранителей и реле

Коммутирует провода низкого напряжения системы зажигания.

4. Катушка зажигания

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер)

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания

Замыкает электрическую цепь системы зажигания, тем самым давая току низкого напряжения попасть с генератора на катушку.

7. Высоковольтные провода (бронепровода)

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

9. Конденсатор.

Конденсатор усиливает искру, предотвращает обгорание контактов.

Примечания и дополнения

— Контактную систему зажигания автомобилей ВАЗ 2105, 2107 при необходимости можно переоборудовать в бесконтактную: «Схема бесконтактной системы зажигания автомобилей ВАЗ 2105, 2107 и их модификаций».

Источник

Какие катушки подходят для ВАЗ-2106

Старые модели Волжского автозавода не отличаются сложностью, потому к катушке зажигания особые требования не предъявляются. Благодаря этому на автомашину без труда устанавливают изделия самых разных производителей. Главное — убедитесь, что рабочие параметры нового узла соответствуют вашим потребностям.

Вполне сгодится, в частности:

• МЗАТЭ-2 — очень качественные КЗ, пользующиеся весьма высоким спросом благодаря низкой стоимости и надежности; • ERA — более дорогой вариант с достаточно непродолжительным сроком службы; • СОАТЭ — не слишком качественные катушки, но недорогие и прослужат несколько лет, если машиной пользуются нечасто; • Bosch — высочайшее качество при солидной цене (до 3-х тысяч), узлы этой фирмы отличаются надежностью и долговечностью.

Отечественные производители предлагают свои катушки зажигания за вполне скромные деньги — в пределах 600-800 рублей. Все изделия отличаются довольно большой мощностью и некапризностью, но имеют общий недостаток: малый эксплуатационный ресурс.

Данный видеоурок поможет лучше разобраться с тем как снимать и ставить катушку:

Конструкция катушки зажигания

Практически все катушки зажигания на автомобилях ВАЗ являются обычными повышающими трансформаторами, оборудованными двумя обмотками — первичной и вторичной. Между ними располагается массивный стальной сердечник. Всё это помещено в металлический корпус с изоляцией. Первичная обмотка изготовлена из медного провода, покрытого лаковой изоляцией. Количество витков в ней может варьироваться от 130 до 150. Именно на эту обмотку подаётся исходное напряжение в 12 вольт.

Конструкцию катушки зажигания на ВАЗ 2107 нельзя назвать сложной

Вторичная обмотка находится поверх первичной. Количество витков в ней может достигать 25 тысяч. Провод во вторичной обмотке тоже медный, однако его диаметр составляет всего 0.2 мм. Выходное напряжение, подаваемое на свечи со вторичной обмотки, достигает 35 тысяч вольт.

Виды катушек зажигания

В разные годы на автомобили ВАЗ устанавливались разные типы катушек зажигания, которые отличались по конструкции:

• общая катушка. Одно из самых ранних устройств, которое устанавливалось на самые первые «семёрки». Несмотря на почтенный возраст, катушка устанавливается на ВАЗ 2107 и сегодня. Конструкция устройства была описана выше: две медных обмотки поверх сердечника из стали;
• индивидуальная катушка. Она в основном устанавливается на машины с электронными системами зажигания. В этих устройствах первичная обмотка тоже располагается внутри вторичной, однако индивидуальные катушки устанавливаются на все 4 свечи ВАЗ 2107;
• спаренные катушки. Эти устройства используются только на машинах с электронными системами зажигания. От всех остальных эти катушки отличаются наличием двойных проводов, благодаря которым искра подаётся не в одну, а сразу в две камеры сгорания.

Расположение и схема подключения

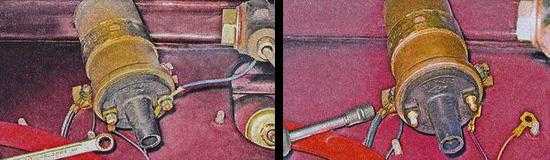

Катушка зажигания на автомобилях ВАЗ 2107 находится под капотом, у левого брызговика. Крепится на двух длинных шпильках. К ней подключён резиновый колпак с высоковольтным проводом.

Катушка зажигания на ВАЗ 2107 находится под капотом слева, у брызговика

Подключается катушка по схеме, приведённой ниже.

Схема подключения катушки зажигания ВАЗ 2107 не отличается особой сложностью
