Как поменять крестовину на газели

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к

детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок

Преимущества автомобиля

Большинство автолюбителей знает, что ГАЗ-3302 (ГАЗель) — это одна из самых неприхотливых машин на российском рынке. Для ее обслуживания требуется минимум затрат, но все же не стоит думать, что за этим автомобилем совершенно не нужен никакой уход. Практика показала, что большая часть тех, кто жалуется на проблемы с машиной, просто небрежно обращались с ней.

На самом деле, ГАЗ-3302 — это прекрасное сочетание не самой высокой цены и прекрасных потребительских качеств, которыми многие модели производителей-конкурентов похвастаться не смогут. У этой машины прекрасная подвеска, которую без труда можно доработать. ГАЗель — это невероятно универсальный и маневренный автомобиль, который способен проехать по большинству видов дорожных покрытий. Даже грязь не остановит ГАЗ-3302. Фото ниже способно это доказать.

Внесение изменений в конструкцию кузова

Некоторые владельцы ГАЗ-3302 устанавливают на свой автомобиль очень высокую будку (порядка четырех метров высотой). При этом владелец не учитывает, что на раму автомобиля будет оказываться еще большая нагрузка. К тому же центр тяжести автомобиля смещается, а это значит, что в поворотах ГАЗель станет существенно крениться, да и аэродинамика изменится не в самую лучшую сторону. Такие модернизации кузова должен проводить лишь завод-изготовитель. А вообще, каждый водитель должен знать, что вносить в конструкцию изменения — нарушение технического регламента, то есть пройти техосмотр законным путем вряд ли получится.

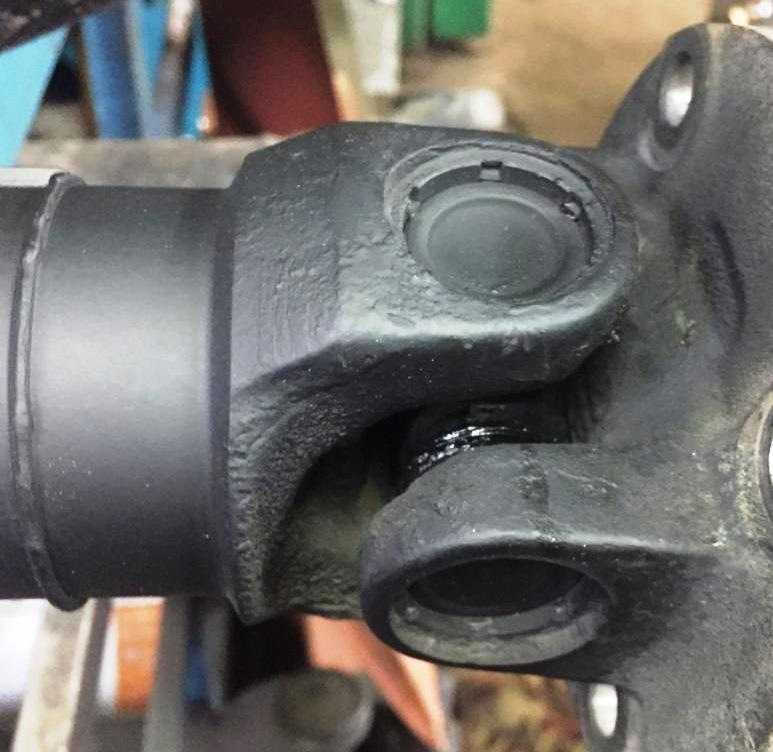

Диагностика

Выяснить, что неисправа именно вазовская крестовина карданного вала очень просто. Опытный автовладелец уж точно не упустит эти признаки:

• В ходовой части слышны гул и механический стук.
• Звуки усиливаются и переходят в металлическое дребезжание в тот момент, когда автомобиль трогается с места или набирает скорость.

Заметив такие признаки, в первую очередь можно заподозрить, что крестовина карданного вала изношена. Деталь, вероятнее всего, придется заменить – ремонту она не подлежит. Процедура достаточно незамысловатая и, если вы не первый год за рулем и знаете устройство ходовой части ВАЗ 2101 выполните ее без особых проблем. Кстати, раз уж на то пошло в момент замены крестовины лучше всего поставить и новые подшипники. В этом случае детали прослужат намного дольше.

Инструменты, которые могут понадобиться

Не стоит даже начинать работу если вы не запаслись обязательным набором инструментов начинающего автомеханика.

Крестовина карданного вала ВАЗ 2101

Для ремонта или замены крестовины карданного вала вам понадобятся:

1. Два набора ключей – торцевые и рожковые.
2. Наставка из меди или алюминия.
3. Набор отвёрток.
4. Шпицы и пассатижи.
5. Молоток.

Главное, как всем известно, именно практические навыки. Если они есть, и вы уверены в своих силах и знаете как выглядит крестовина карданного вала – можно смело браться за дело.

Особенности КПП «ГАЗель»: устройство и ремонт

Как известно, КПП любого автомобиля представляет собой один из важнейших узлов в устройстве трансмиссии. Основные функции коробки передач заключаются в преобразовании и передаче крутящего момента от ДВС к ведущим колесам.

От качества работы трансмиссии напрямую зависит исправность ТС, а также комфорт и безопасность водителя и пассажиров. Необходимо помнить, что даже небольшие отклонения от нормы в работе КПП требуют детальной диагностики. В противном случае мелкая неисправность может повлечь за собой дорогостоящий ремонт.

Еще отметим, что каждая коробка в силу своих конструктивных особенностей требует к себе индивидуального подхода. В данной статье мы рассмотрим КПП Газель, а также какие особенности имеет коробка передач ГАЗель, так как данный авто является широко распространенным на территории СНГ.

Наиболее частые признаки и способы устранения неисправностей

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Разборка карданного шарнира

Промыв керосином детали шарнира,…

…помечаем их взаимное положение.

Поддевая отверткой, осторожно снимаем стопорные кольца подшипников

Удобнее разобрать шарнир специальным съемником.
При его отсутствии выпрессовываем подшипник в тисках, для этого…

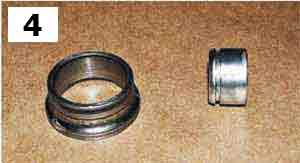

…подбираем из отрезков труб или колец старых подшипников упорное кольцо и оправку.

Шарнир зажимаем в тисках так, чтобы оправка располагалась со стороны масленки и выпрессовываем подшипники.

Снимаем с крестовины выпрессованные подшипники и выводим ось крестовины из вилки промежуточного вала.
При необходимости аналогично выпрессовываем вторую пару подшипников (манжеты должны остаться в корпусах подшипников) и вынимаем крестовину.
При установке нового шарнира очищаем его детали, смывая консервационную смазку.Каждый подшипник моем отдельно, чтобы не перепутать иглы. На торцах манжет должны быть фаски, их можно сделать мелким надфилем.
Высушив вымытые детали, надеваем манжеты на шипы крестовины так, чтобы пружинки были обращены в сторону грязеотражателей. Заливаем немного масла в стаканы подшипников и надеваем их на крестовину. Теперь снимаем
три из них вместе с манжетами, а четвертый (ближайший к масленке) – оставляем.
Если детали шарнира не меняем, то устанавливаем подшипник на ближний к масленке шип крестовины и надеваем на него стопорное полукольцо.
Дальнейшую сборку как новых, так и бывших в эксплуатации шарниров выполняем в такой последовательности:

…свободный шип крестовины вводим в проушину вилки, а затем противоположный шип с надетым на него подшипником и стопорным кольцом – в противоположную проушину.

На свободный шип надеваем подшипник, введя его в проушину вилки.

Убедившись, что оба подшипника направлены в отверстия вилки, вкладываем между губкой тисков и проушиной вилки упорное кольцо, зажимаем шарнир в тиски и сводим губки тисков, запрессовывая оба подшипника оси крестовины.
Запрессовываем подшипники до касания стопорного кольца ближнего к масленке подшипника с проушиной вилки.

Надеваем второе стопорное кольцо на противоположный подшипник.Обе половины шарнира собираем одинаково, но не забудьте сохранить взаимное положение вилок, ориентируясь по меткам, сделанным до разборки.
Собирая остальные шарниры, устанавливаем крестовины так, чтобы масленки всех шарниров располагались в одной плоскости и по одну сторону шарнира.

Коробка выключается (вылетает передача)

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве.

Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

Стиль вождения

На срок службы автомобиля ГАЗ-3302 (ГАЗель) существенно влияет и стиль вождения конкретного шофера. Если управлять машиной небрежно, то погубить ее можно гораздо быстрее, чем это сделали бы знаменитые «качественные» российские дороги. Из-за этого следует отнестись к подбору водителей в свою компанию с большой тщательностью, потому что их навыки и аккуратность обращения с техникой — это залог успеха любого бизнеса.

Берегите свой автомобиль! Не стоит забывать, что если обращаться с ГАЗелью небрежно, то она просто физически не сможет принести столько прибыли, сколько было бы в случае аккуратного вождения. Не нужно стараться заработать быстрых денег, не надо каждый раз перегружать автомобиль сверх меры.

Если ездить на ГАЗели аккуратно, заботиться о ней, то цифра в пятьсот тысяч километров не будет казаться чем-то нереальным. Тот, кто любит свою ГАЗель, знает, что она способна принести миллионы рублей прибыли.

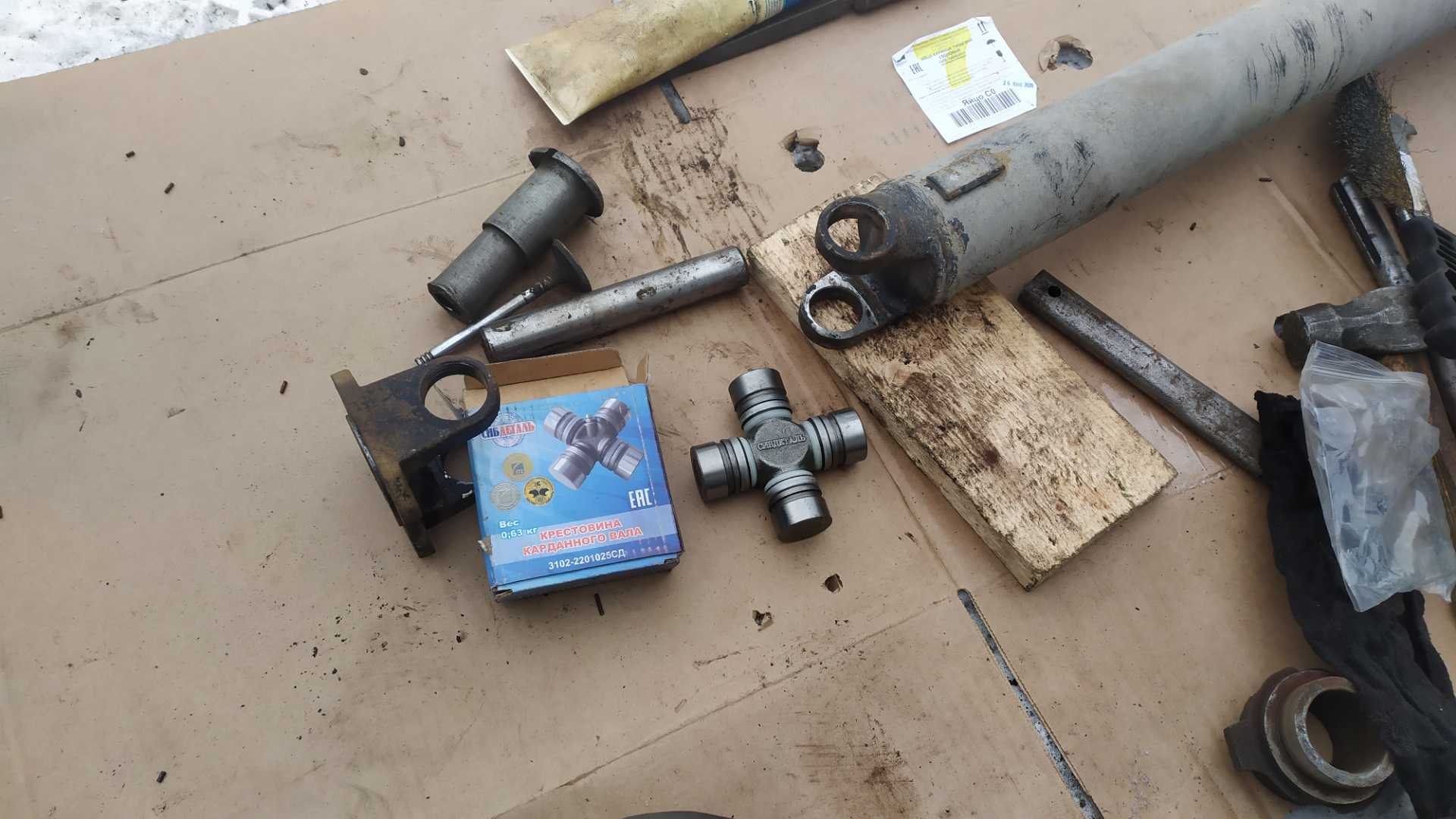

Замена крестовины.

Для того чтобы поменять изношенную крестовину и подшипники, если это необходимо, карданный вал придется снять. У опытных водителей эта процедура особенных сложностей не вызовет. Есть распространенное мнение, что кардан можно снять только на яме или автоподъёмнике. Это совсем не так истинный профессионал своего дела справиться с задачей даже лежа под машиной. Правда, в таком случае процесс, конечно, займет гораздо больше времени и отнимет массу сил. Поэтому если вы не являетесь энтузиастов в вопросах ремонта автомобилей – лучший вариант найти гараж со смотровой ямой или заехать на эстакаду.

Крестовина кардана ВАЗ 2101

Снимаем карданный вал.

Карданный вал в случае с ваз 2101 держится всего на нескольких креплениях, поэтому его демонтаж не вызовет особых проблем. Однако обо всем по порядку:

• Для начала, если вы заехали на яму, вам придется поддомкратить одно из задних колес. Только в этом случае можно с удобством подобраться к креплениям кардана. (в случае с эстакадой или подъемником этого делать не нужно, крепления, итак, хорошо доступны).
• Теперь нам понадобится гаечный ключ на «13». С его помощью необходимо снять болты крепления подвесного подшипника кардана, те, которыми он крепится к поперечной опоре. Всего должно быть два болта.
• Теперь можно открутить гайки крепления карданного вала к хвостовику заднего моста. Важный совет – прежде чем приступать к ремонту запаситесь новыми креплениями для кардана. Не исключено, что шлицы у старых гаек будут сорваны и вам придется сбивать крепления с зубилом или перфоратором.
• Крепления откручены и карданный вал можно снимать. Однако прежде обязательно поставьте метки, чтобы не забыть, как именно он был установлен. Если при сборе поставить кардан даже немного по-другому он будет бить по днищу автомобиля и все придется разбирать по новой.
• Далее, пора браться за, главное – замену крестовины. Сначала снимайте стопорные кольца и установите кардан таким образом, чтобы крестовина оказалась наверху.
• Теперь пришла очередь молотка. Берите оправку и выбивайте чашу крестовины. Будьте внимательны, удары нужно наносить очень деликатно и как только чаша стронется с места, ее можно вытащить щипцами. Точно так же выбивайте и остальные чаши.
• Все проушины кардана очистите от грязи и старого масла. После чего обязательно смажьте запчасти и прочистите канавки для стопорных колец.
• Старую крестовину можно выкидывать не раздумывая. Ремонту эта запчасть не подлежит – ее можно только заменить, что вам и предстоит сделать.

Итак, избавившись от изношенной детали, можно смело приступать к замене и сборке карданного вала. Ничего сложного, здесь нет. Все выполняется в обратном порядке. Однако есть и некоторые особенности. Новые детали необходимо обильно смазывать. И еще есть одна хитрость при установке новой крестовины для ВАЗ 2101. Делается это следующим образом.

Вот теперь можно смело производить сборку в обратном порядке. Более никаких сложностей не предвидится. Главное, не забывайте, что все запчасти необходимо смазывать, и еще не забудьте о метках, которые вы делали. Ставиться на место крестовина карданного вала строго по ним, иначе все может закончиться гулом и стуком в салоне авто.

«Ремонт Кардан» — Нами недовольны, только конкуренты!

• Мы не хитрим с клиентами.
• Наша цель? Оставить вас довольным, чтобы вы рассказали всем своим друзьям и коллегам про «Ремонт Кардан»

Спросить Позвонить

Полный Цикл

• Все работы по карданным валам, от снятия до установки, мы выполняем сами
• У нас есть все необходимые станки, для профессионального ремонта карданных валов

Большой ассортимент качественных запчастей

• Вам не придется бегать за каждым болтом или деталью
• Мы имеем огромный склад карданных запчастей запчастей
• Оптовые и розничные продажи качественных карданных запчастей

Подстроимся под вас

• Найдем удобное для вас время, что бы принять ваш карданный вал, даже если оно не рабочее
• Наши телефоны принимают ваши звонки круглосуточно

Обменный Фонд

Удобная услуга воспользовавшись которой, вы сразу получаете отремонтированный карданный вал (который не чуть не хуже чем ваш и без лишних затрат)

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение карданного вала относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач…

…и заднего фланца карданной передачи относительно фланца заднего моста.

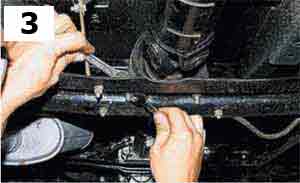

Ключом «на 13» отворачиваем две гайки болтов крепления промежуточной опоры, удерживая болты ключом «на 12».

Ключом «на 17» отворачиваем четыре гайки болтов крепления карданной передачи к фланцу ведущей шестерни главной передачи, удерживая болты ключом «на 14».

Сдвинув карданную передачу назад, выводим хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание грязи в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью.
Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Некоторые методики восстановления работоспособности

В определенных случаях достаточно провести несложные мероприятия, чтобы добиться улучшения работоспособности шарнира. Автомобилисты, которые слышат сторонние шумы в области крестовин при трогании с места, переходе между передачами коробки передач, а также во время увеличения скорости, должны выполнить ряд мероприятий. Одним из них является подтягивание резьбовых соединений на стыке между фланцем муфтой кардана.

Стук может уйти, так как узел становится более жестким

Важно не сорвать во время мероприятий резьбы. Когда шум не удалился, то это значит, что причина скрывается в другом месте

Непосредственный процесс ремонта

Прежде чем снять крестовину с кардана, необходимо демонтировать вал. В таком случае потребуется отделить хвостовую часть при помощи рожкового ключа. Избавляемся от болтов, фиксирующих промежуточную опору и муфту. Проводим демонтаж.

Имеется второй способ извлечения вала из конструкции авто. Потребуются отвертки, которыми необходимо отогнуть усики крепежа кожуха на защитной манжете. На следующем этапе вал легко изымается из фланца.

На открытом верстаке или иной ровной рабочей поверхности будет легко осуществляться дальнейшая замена крестовины кардана. Начинаем с удаления стопорных колец. Поочередно переворачиваем для операции крестовину каждой стороной вверх, обрабатывая ее съемником и молотком.

Правильная эксплуатация карданного вала

Стоит отметить, что ВАЗ 2101 автомобиль весьма преклонного возраста, не любит тряски и плохих дорог. Именно поэтому в наших реалиях приходится так часто обслуживать и ремонтировать это транспортное средство. Все это ,естественно, упирается в финансы и в интересах каждого водителя – сократить средства необходимые на ремонт своего железного коня.

В случае с ВАЗ 2101 это можно сделать следующими способами:

Первое и, пожалуй, самое основное – избегайте плохих дорог. Естественно, что эта задачу трудноразрешимая, но все-таки при возможности, лучше сделать небольшой крюк по асфальту чем ехать по бездорожью или щебенке

Тряска и удары по днищу крайне негативно влияют на кардан ваз 2101, особенно страдает именно крестовина карданного вала.
Особое внимание уделяйте смазке – она существенно повышает срок службы деталей. Делать это необходимо с помощью специального шприца или масленки, причем для кардана специалисты советуют использовать литиевую смазку

Для деталей ВАЗ 2101 она является идеальной.
Вовремя заметить и устранить легкую неисправность можно если вы будете уделять особое внимание состоянию деталей карданного вала. Поэтому при возможности, старайтесь как минимум раз в два месяца заезжать на эстакаду или смотровую яму и осматривать узлы и агрегаты трансмиссии.

Вот, пожалуй, и все, однако, даже эти 3 несложных правила, способны совершить чудо для вашего автомобиля. Если правильно ухаживать за ВАЗ 2101 – ваша старенькая копейка будет служить верой и правдой еще долгие годы.

Рекомендации по продлению срока службы агрегата

Без должного ухода КПП «Газели» быстро выходит из строя. Некоторые объясняют это несоответствием агрегата под грузовой автомобиль. Как известно, здесь используется, хотя и доработанная, но коробка от легкового авто. Поэтому малейший перегруз или длительная эксплуатация крайне отрицательно влияют на ресурс. Уже к 80-тысячному пробегу начинают вылетать передачи, появляется треск и шум.

Другие рекомендации:

• не загружать автомобиль выше нормы в 1,5 тонны;
• ездить по хорошим дорогам, избегая гравия и полного бездорожья;
• следить за сцеплением, вовремя заправлять технические жидкости.

Ремонт и разборка коробки переключения передач Газели — дело непростое, но действуя по инструкции, можно справиться с операцией самостоятельно. Если что-то не получится, коробку всегда можно отвезти в сервис или вызвать специалиста на дом.

Перегруз ГАЗели

Первое, с чем непременно столкнется любая ГАЗель, попав в гараж чуть ли не каждого русского бизнесмена — это каждодневный перегруз автомобиля. Из бедного ГАЗ-3302 предприимчивые люди стараются выжать буквально все соки, забывая, что его рама была рассчитана инженерами только на полторы тонны грузоподъемности (конечно же, небольшой запас есть).

Кстати, грузоподъемность ГАЗели-фургона еще меньше, так как цельнометаллический кузов также имеет не самую малую массу. Многие предприниматели не обращают на это внимания, начиная грузить свой автомобиль по максимуму, после чего появляется множество жалоб о проблемах с автомобилем. Кроме рамы страдает и трансмиссия, и двигатель.

ГАЗ-3302 без особых трудностей справится с перегрузом не более пятисот килограмм, и то если такое случится раз или два. А вот если перегружать автомобиль постоянно, то начнутся проблемы.

Сначала начнут «сдавать» рессоры ГАЗели. Конечно же, можно произвести их укрепление, но это также палка о двух концах: рессоры, несомненно, станут держать гораздо большую нагрузку, но автомобиль существенно потеряет в плавности хода. К тому же даже самые маленькие неровности на дороге приведут к сильнейшим скачкам автомобиля. Если ко всему прочему ГАЗ-3302 еще и будет перегруженным ездить по плохим дорогам, то может не выдержать рама машины. А это уже может закончиться не только потерей времени и денег на ремонт.

Разборка карданной передачи

Так как карданная передача отбалансирована на заводе, при каждой ее разборке и последующей сборке необходимо сохранить первоначальное взаимное положение валов. В противном случае при движении автомобиля может возникнуть вибрация.

Чтобы при сборке шлицы хвостовика промежуточного вала и шлицевой вилки заняли прежнее положение, делаем метки краской или зубилом на трубе промежуточного вала…

…и шлицевой вилке среднего шарнира.

Отверткой отгибаем выступ стопорной шайбы, расположенной внутри шлицевой вилки.

Вставив в вилку вороток или отвертку, удерживаем шарнир и ключом «на 13» отворачиваем болт на три оборота.

Вынимаем П-образную пластину.

Медным молотком или через проставку сбиваем вилку со шлицев промежуточного вала.

Окончательно отворачиваем болт со стопорной шайбой.

Ударяя шлицевым хвостовиком промежуточного вала о деревянную подкладку, сбиваем промежуточную опору…

…и вынимаем из нее защитные кольца.

Перед сборкой карданной передачи закладываем смазку Литол-24 в углубления защитного кольца со стороны, обращенной к карданному валу, и вставляем кольцо.
Наносим смазку ШРУС-4 на шлицы промежуточного вала.

Оправкой, изготовленной из трубы (диаметром, приблизительно равным диаметру внутреннего кольца подшипника промежуточной опоры), напрессовываем опору на шлицы промежуточного вала до упора.

Закладываем смазку с другой стороны подшипника и надеваем второе защитное кольцо.
Устанавливаем уплотнительное кольцо в проточку вилки заднего карданного вала.

Заворачиваем болт с надетой на него стопорной шайбой в торец вала, предварительно смазав несколькими каплями герметика резьбовое отверстие.
Нанеся на заходную часть шлицев переднего вала поясок герметика шириной 10 мм,…

…устанавливаем вилку, совместив ранее нанесенные метки.

Вставляем П-образную пластину под стопорную шайбу так, чтобы выступ на пластине вошел во впадину шлица вилки, а усик на стопорной шайбе – в вырез пластины.
Заворачиваем и затягиваем болт.

Стопорим болт, отогнув на его грань выступ стопорной шайбы.

Признаки неисправности крестовины рулевого вала

Необходимость в замене подрулевой крестовины на Прадо 120 (как и для модели 150) возникает при наличии следующих характерных признаков:

• Ощутимое сопротивление руля при выполнении поворота на скорости свыше 70 км/ч. С течением времени вращение становится все туже.
• Запаздывание поворота колес и потеря чувствительности.
• Увеличение люфта колес.
• Неравномерность вращения рулевого колеса с резкими рывками.
• Различимый стук и скрежет при работе рулевой колонки.

Большинство водителей обращаются в автосервис, дождавшись появления последних признаков из перечисленных. Такое пренебрежение опасно. Неисправность органа управления на автомобиле Toyota (как и любом другом) грозит аварией, если меры не приняты своевременно.
