Разрезал пополам и поставил). Мой совет бери сразу с кронштейном.мороки меньше.в следующий раз так и сделаю.
напишите как передние поменять подушки кабины которые под капотом, в пол бьет от него
Бери с кронштейном.у меня пресса не было под рукой.я ее тупо пополам разрезал…На сколько хватит…
Откручивал центральный болт, домкратил кабину.потом откручивал полностью кронштейн.разрезал старую подушку.потом в обратной последовательности…
МОЙ ВТОРОЙ КАНАЛ .
Ремонт Рамы и Кузова Газель — Как связать оторвавшийся кузов 2705 с рамой.
Видео о том как связать оторвавшийся кузов 2705 с рамой. Как боротся с трещинами на кузове. Как отремонтирова…
Что то какой то писец( Неужели нет отработанного процесса ни у кого?
Обе с трудом менял с прессом, но их быстро разбило и вызавило, купил потом всборе с кронштейном и на три года забыл про них.
Это полная засада.
Я их варил в кастрюле, после стягивал оправкой для поршней и прессом через шайбу загонял.
Долго промудохался, проще в сборе взять и поменять.
я, себе швеллер ставил зато раму не рвет от кранштейна
лично такие не пресовал но на подобие приходилось делал конус из металла и винтом загонял правда с силиконом а в тесках это понты даже и не пробуй только промучиещься кто писал только на словах делал
Делал в предыдущей машине, под кронштеин что нибудь подложить чтоб подушка в тиски невперлась
Мыльным раствором мажеш и в тисках впресовываеш 10мин работы и резать ничего ненадо
собственноручно так делал или теория?
чтобы их запрессовать нужны какие-то конусы, я тупо разрезал и поставил. Два года -полёт нормальный.
-
Туго нажимается педаль сцепления форд фокус 2
-
Вибрация акпп volvo s60
-
Замена главного цилиндра сцепления ниссан тиида
-
Толчок при включении задней передачи на акпп пежо 308
- Замена сцепления форд куга стоимость
Типичные неисправности
Самыми обычными неисправностями КПП являются следующие:
- не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
- затруднен переход между передачами;
- при перегрузке автомобиля «слетает» активная передача;
- «залипание» одной скорости, невозможность перехода на нейтраль;
- шум со стороны КПП во время движения авто;
- на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
- протекание картеров.
Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:
- треск возникает из-за износа одиночных зубьев, сколов шестеренок;
- поломка зубьев в блоке передач;
- постоянное срабатывание трения вилок переключения;
- износ валов и подшипников приводит к невозможности сменить передачу;
- поломались сальники;
- закончилось или пришло в негодность масло.
Наиболее частые признаки и способы устранения неисправностей
Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.
Появился шум в коробке
Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.
Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.
Трудности при включении передач
Если переключать скорости стало трудно, это указывает на одну из проблем:
- износились синхронизаторы или шестерни определённой передачи;
- повреждён рычаг или другие механизмы переключения — чаще вилки;
- проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.
Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.
Не включаются скорости
В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.
Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.
Замена опор силового агрегата
Силовой агрегат установлен на двух резиновых подушках по бокам двигателя и одной пружинной опорой под коробкой передач. На некоторых автомобилях задняя опора тоже резиновая.
Замена передних подушек
Вывешиваем переднюю часть автомобиля.
Ключом “на 17” отворачиваем винт крепления кронштейна двигателя к подушке.
Ключом “на 14” отворачиваем две гайки крепления подушки к кронштейну поперечины передней подвески.
Вертикальным домкратом поднимаем левую сторону двигателя. Если такого домкрата нет – подложив под двигатель доски (или другую опору) опускаем левую сторону автомобиля.
Вынимаем изношенную подушку и устанавливаем новую в обратной последовательности. Аналогично меняем правую подушку.
Замена пружинной опоры
Устанавливаем упор или вертикальный домкрат под картер коробки передач.
Накидным ключом “на 14” отворачиваем два болта крепления верхней пластины опоры к коробке передач.
Извлекаем верхнюю пластину и две пружины.
На поперечину монтируем новые элементы опоры и, установив ее на место, наживляем два болта крепления верхней пластины к коробке передач.
Накидным ключом “на 14” затягиваем болты и головкой “на 14” заворачиваем четыре болта крепления поперечины. При монтаже нижней пластины центрируем ее в резиновом амортизаторе специальной оправкой.
Если оправки нет – устанавливаем нижнюю пластину и наживляем два болта.
Центрируем пластину визуально, ориентируясь по зазору между ее втулкой и стенками отверстия резинового амортизатора. Удерживая ее в таком положении, ключом затягиваем оба болта. Проверяем затяжку всех болтов и убираем упор из под картера коробки передач.
Замена резиновой задней опоры
Устанавливаем упор или вертикальный домкрат под картер коробки передач.
Ключом “на 17” отворачиваем две гайки крепления резиновой опоры к поперечине.
Головкой “на 14” отворачиваем четыре болта крепления поперечины к кузову.
Устройство и принцип работы
Как и на любой машине, коробка передач Газели выполняет важнейшие функции трансмиссии. Она преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от качества работы данного узла зависит многое. Например, комфорт и безопасность людей, ведь любые неисправности КПП несут риск аварий.
Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.
Основными элементами КПП являются:
- двойной картер;
- шестерни;
- главные валы и промежуточный;
- синхронизаторы, шарики, пружины;
- механизм переключения передач.
Картер сделан из алюминиевого сплава в целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.
Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.
Механизм переключения передач, помимо рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками. Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются посредством вилок — для пятой передачи и заднего хода она отдельная. Блокировочное устройство или предохранитель состоит из двух плунжеров и стопорного пальца. Для предотвращения случайного включения задней передачи предусмотрена отдельная втулка с пружиной.
Таблица: неисправности коробки Газели по характеру шума
| Положение | Характер шума | Неисправность |
| Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой | Вой | Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни |
| В движении, когда переключаются скорости | Хруст | Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу |
| В движении выбивает передача | Стук, толчок | Проблемы с вилкой КПП |
| Холодный мотор, трудно включить пятую передачу | Гул, что пропадает после прогрева | Слишком густое масло или смазка плохого качества |
| В движении переключаются скорости | Стуки | Масляное голодание, недостаточный уровень MTF |
| Только в момент включения различных передач | Вой | Проблемы с отдельными шестеренками |
| На четвёртой или пятой передаче | Треск | «Подгуливает» промвал, нужна регулировка |
| При разгонах и сбросе скорости | Тарахтение | Смещено кольцо синхронизатора относительно промежуточного вала |
Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.
Вскрытие показало, что на КПП отличаются первичные и промежуточные валы. Кроме того, что первичный вал Камминся намного длиннее выяснилось: на Камминсе шестерня Первичного вала имеет большее количество зубцов, следовательно, и больший диаметр. А на промежуточном валу на соответствующей шестерне меньше зубцов — 35 (на УМЗ и др.- 36 зубов) и меньше её диаметр. Получается, что на Камминсе на вторичном валу больше скорость вращения (чем на УМЗ), следовательно, больше нагрузка на все узлы промежуточного и вторичного вала. и Как следствие частые ремонты КПП.
Разборка показала, что зубья кольца муфты включения 1-2 передачи и зубья прямозубого венца шестерни 2-ой передачи сильно изношены и «затуплены», ПРИЧИНОЙ ВСЕМУ скорее всего явился изношенный синхронизатор 2-ой передачи.
Подшипники все заменили. Лучше брать подшипники с большим количеством шариков — надежнее, на первичном валу 7-ми шариковый рассыпался на куски через 5 т.км., 8-ми шариковые ходят дольше. Синхронизаторы 1,2 передач так же заменили.
Для справки цены на запчасти
блокирующие кольца синхронизатора 1,2 передач «Бизнес» — по 550 руб за шт. синхронизатор 3,4 передачи «старый образец» — по 300 руб за шт. муфта включения 1,2 передачи «бизнес» — 2400 руб. шестерня 2-ой передачи «бизнес» — 2500 шт все подшипники + сальники комплектом — 1600 руб.
Хочу отметить что запчасти на КПП бывают трех видов: — «старый образец» — «новый образец» — «бизнес» Запчасти на «новый образец» очень дорогие, например, цены на Синхронизатор: «стар обр» — 300 руб. «нов. обр» — 1900 руб «бизнес» — 550 руб
Коробка практически новая 6 месяцев отраду, но постоянно доставал сильный шум 5-й передачи под нагрузкой. Никаких конкретных решений по ремонту на момент снятия не было, по принципу «вскрытие покажет». Собственно, отделался малой кровью.
Прикупил себе индикатор часового типа, классная вещь. Был приятно удивлен что осевых люфтов валов практически нет, плюс/минус сотка, повезло.
ИЧ-10 1 кл. точности
В ходе дефектовки выявился всего лишь один косяк — это серьезный радиальный люфт первичного вала, по концу вала почти см! Замена подшипника и заодно поменял подшипник в маховике. Тем более, что с оправкой пяти минутное дело.
Оправка со старым подшипником
Кстати люфтил тоже, правда еле заметно.
Упаковка подшипника первичного вала
Итог всех процедур обрадовал, снова тишина на всех передачах: под нагрузкой, при торможении передачей, при переключении на повышенную и пониженную.
Неполадка : выжимаю сцепление снизу появляется страшный скрежет! Доехал потихоньку до дома причем, сдав немножко назад скрежет прекращался, но приближаясь к светофору и пуская машину в накат, — снова появлялся. Понял, что коробка, хотя всё нормально работало. А вот упорный подшипник первичного вала гудел очень сильно, причём пробег у меня всего 16000 а подшипнику хана. Снял коробку разобрал под замену пошла муфта 5 задней передачи, болталась очень сильно, поменял все синхроны и подшипник вторичного вала, остальное всё в удовлетворительном состоянии. Масло залил энеос полусинь. 1,5 литра теперь всё нормально. Неужели из-за разболтанной муфты может быть такой скрежет или у меня просто ослаб один болт который шестерню заднего хода, когда коробку разбирал один был прослаблен?
Что такое коробка передач и каковы ее основные функции?
Коробка передач является столь же важной частью трансмиссии автомобиля, как и двигатель. Основная функция коробки передач заключается в преобразовании крутящего момента от двигателя и передаче его на колеса автомобиля
Другими словами, коробка передач представляет собой тип силовой установки, которая преобразует мощность двигателя в управляемый источник энергии. Она действует в качестве посредника между двигателем и колесами автомобиля и преобразует высокую мощность, создаваемую двигателем, в крутящий момент, передавая его осям колес, которые, в свою очередь, вращают их.
Диагностика и замена подшипника
Чтобы произвести визуальную диагностику подшипника, требуется слить трансмиссионное масло и снять кожух с КПП, демонтировать саму коробку. Без профессионального опыта, данную работу лучше не проводить своими руками, так как системе трансмиссии можно нанести серьезные поломки. Заказать ремонтно-восстановительные работы можно в специализированном сервисе.
Следует отметить, что на Газель можно установить подшипники марки SKF. Комплектующие детали от данного бренда пользуются спросом у потребителя. Востребованность объясняется тем, что предлагаемые запчасти хорошо переносят температурные воздействия. Подшипник первичного вала СКФ имеет увеличенный эксплуатационный ресурс, практически не требует смазывания, хорошо переносит высокие частоты вращения. Благодаря обработке их поверхности, отмечается снижение вибрации и шума при их работе.
Таким образом, необходимость замены первичного или вторичного вала КПП возникает, если они имеют внешнюю поломку. На данных механизмах не должно отмечаться никаких загрязнений. Так как они испытывают постоянные нагрузки, из-за этого запчасти КПП могут преждевременно утратить свои функции. Также, плохая смазка, неправильно осуществленный их монтаж может спровоцировать преждевременный выход данных механизмов из строя. Комплект подшипников КПП газель следует приобретать у официального производителя, который на свою продукцию распространяет гарантию.
Сравнительная дешевизна вкупе с вместительностью этого автомобиля, причисляемого к коммерческому транспорту, сделали его настоящей «рабочей лошадкой». Он востребован и эксплуатируется на всей территории СНГ. Ещё одним признаком классической рабочей машины считается лёгкость в поиске запчастей. Когда нужно проводить ремонт КПП Газели, а коробка передач самая бедовая из узлов этого российского малотоннажного авто, можно без опаски перебирать всё, начиная с подшипников и заканчивая синхронизаторами. В продаже эти детали есть в любом автомагазине.
Ремонт

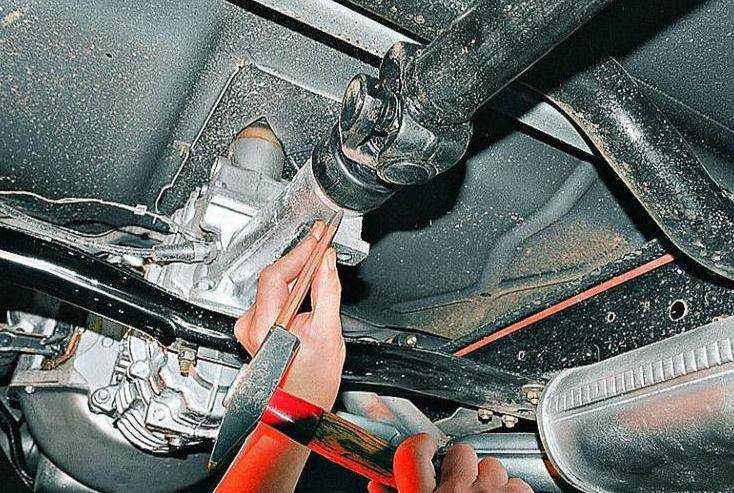

Перед проведением ремонтных работ обязательно слейте трансмиссионное масло. Разборка КПП, для ее ремонта, производится:
Демонтировать муфту и подшипник, заодно стоит убрать кольцо с крышки (перед);

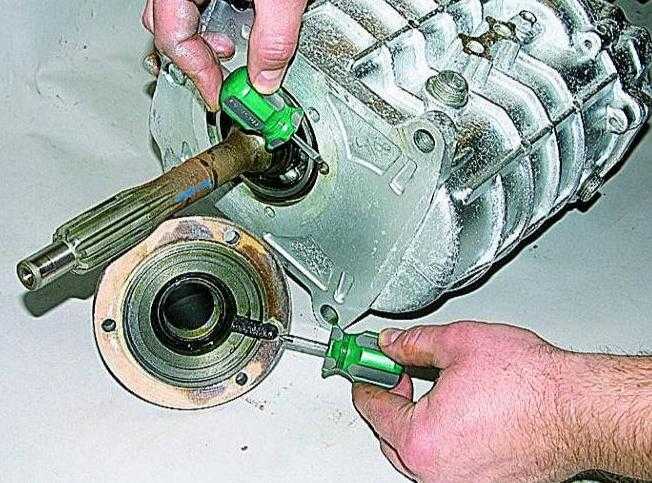

Откручиваются винты, крепящие крышку подшипника. Они часто оказываются посажеными на герметик, крышка снимается; Извлеките из нее манжету. Необходимо поменять все манжеты. После устанавливаем в крышку новую манжету;
С помощью тонкой отвертки нужно достать кольцо (стопор), крепящее подшипник вала;
Откручивается сапун, выкручивается болт, крепящий вал (задняя передача)
Откручивают болты, крепящие между собой картеры (все поочередно), всего таких винтов 10;
Осторожно расстыковываем картеры. Делается это, при использовании молотка и деревянной или латунной выколотки
После этого, нужно снять уплотнительную прокладку;
Поворачиваем вал, обязательно включается задняя передача. В обязательном порядке продвигается вперед шток передач (пятая и задняя);
Откручиваем винты, крепящие вилки переключения передач;
Снимаются винты, крепящие корпус от рычага переключения, после чего его снимают;
При использовании ключа на 12 откручивают пластину крепления (к штокам), после чего она снимается вместе с прокладкой. Из отверстий извлекаются 3 пружины, а также шарики фиксаторов, проще всего, сделать это с помощью намагниченной отвертки, в крайнем случае, переворачивают КПП;
Извлекая штоки, постарайтесь их не перепутать. Сразу после извлечения их надевают на соответствующие вилки. Для недопущения выпадения плунжеров, стоит чем-нибудь забить отверстия (лучше свернутыми бумажками);
При использовании пассатижей отжимают усики стопорной шайбы подшипника (задний). Слегка ударяя по краю вала (вторичный), вытащите все валы из картера;
Обязательно разъединить валы. Снять синхронизаторы. Извлекаются ролики опоры на вторичный вал (14). Учтите, что синхронизаторы похожи, для упрощения процессов сбора непременно расположите в определенном порядке;
Разжимают стопор (первичный вал), следом убирается пружинное кольцо;
Выпрессовывают подшипники каждого вала;
С вала (вторичный) демонтируют все кольца (стопор, пружинное).
Дальнейшие действия следует производить только при необходимости замены шестерни вала (вторичного).
Снимается кольцо (синхронизатор) и шестерня третьей передачи (сепаратор пластиковый, ролики тоже);
Далее действия повторяются;
Снимается шестерня спидометра. После чего, можно с помощью инструмента демонтировать задний подшипник.
Осмотр и дефектовка деталей коробки передач ГАЗ 3110
| Порядок выполнения | ||||||||||||||||||
|
Видео про «Осмотр и дефектовка деталей коробки передач» для ГАЗ 3110
Волга 3110 — ремонт коробки передач
Как проверить катализатор. Просто о сложном
Заклинил 402 двигатель
Замена ремкомплекта рычага кпп газель
- 1 Назначение ремкомплектов для КПП автомобилей ГАЗ
- 2 Назначение ремкомплектов для КПП автомобилей ГАЗ 2.1 Ремкомплект ГАЗ-3110,3302 КПП (подшипники,прокладки,сальники,шайбы) Н/О АВТОРГ
- 2.2 Подшипник ступицы ГАЗ-3307,ГАЗон Next задней комплект ВОЛЖСКИЙ СТАНДАРТ
- 2.3 Ремкомплект ГАЗ-3302 Бизнес КПП (подшипники SKF,сальники,прокладки,герметик) АВТОРГ
- 2.4 Подшипник ступицы ГАЗ-3302,ГАЗель Next задней комплект ВОЛЖСКИЙ СТАНДАРТ
- 2.5 Ремкомплект ГАЗ-3309,33104 КПП (подшипники,прокладки,сальники) АВТОРГ
- 2.6 Ремкомплект ГАЗ-3302 крепления рессоры (щека-2шт., болты-3шт.) упаковка ГАЗ (ОАО ГАЗ)
- 2.7 Ремкомплект ЗИЛ-4331 шкворня для новой балки
- 2.8 Ремкомплект ГАЗ-33104 КПП дв.CUMMINS (подшипники, сальники) АВТОРГ
- 2.9 Ремкомплект ГАЗ-3110,3302 КПП подшипники и прокладки (в упаковке ГАЗ) (ОАО ГАЗ)
- 2.10 Ремкомплект ГАЗ-3110,3302 КПП (подшипники,прокладки,сальники,шайбы) С/О АВТОРГ
3 Типы и состав ремкомплектов
4 Применимость ремкомплектов коробок передач ГАЗ
5 Производители ремкомплектов и их комплектующих
1.

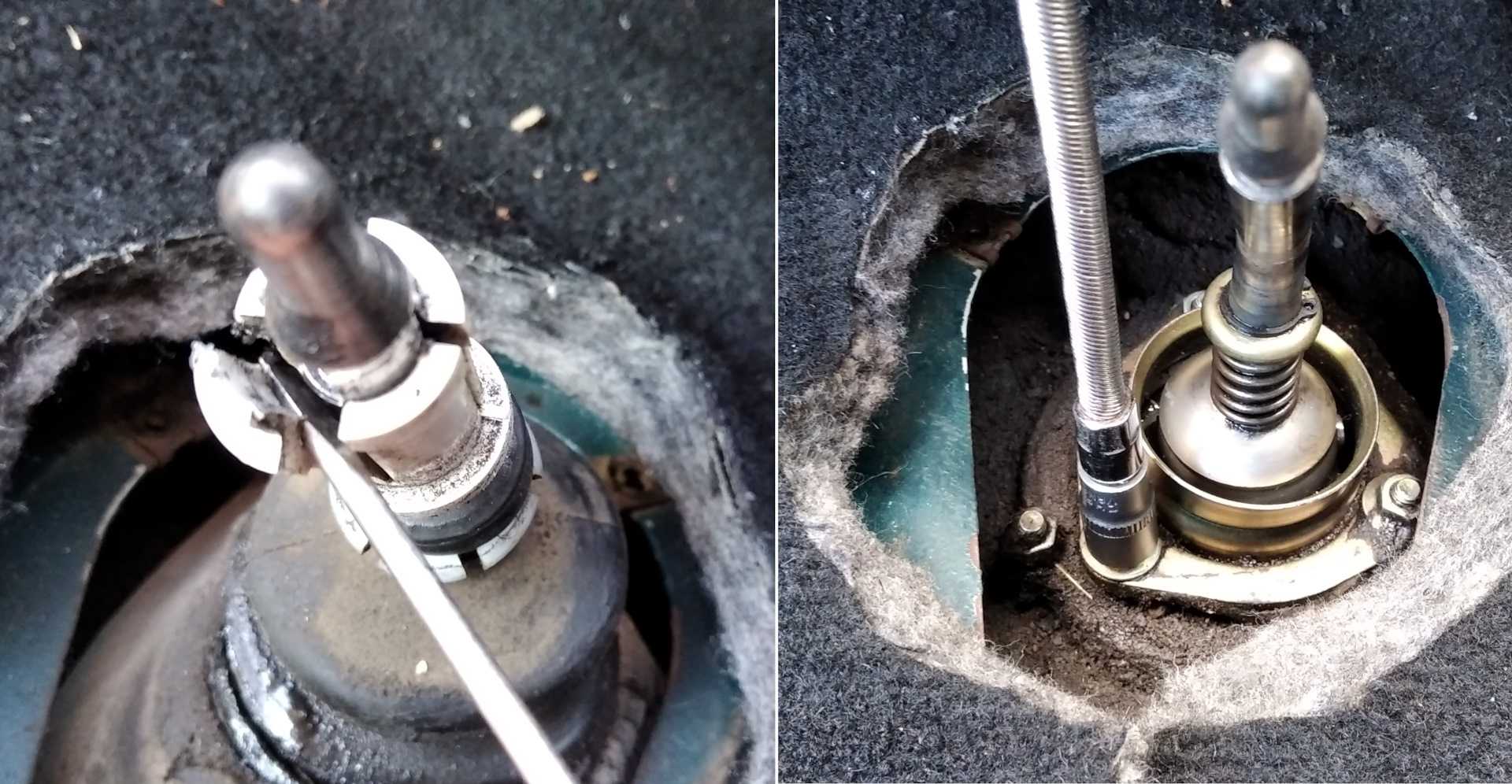

Отвернуть рукоятку рычага переключения передач.
2. Снять чехол рычага переключения передач.
3. Отжать с помощью отверток лепестки пластмассовой запорной втулки
4. Разъединить нижнюю и верхнюю части рычага переключения передач
5. Отжать лепестки распорной втулки 1 и снять ее.
Снять нижнюю подушку 2.
6. Снять пластмассовую запорную втулку 1, колпак 2 рычага с уплотнителем, седло 3 пружины и пружину 4.
Подмена ремкомплекта рычага кпп газель
Для ремонта отдельных узлов и агрегатов автомобилей употребляются ремонтные комплекты, которые существенно упрощают задачку покупки всех подходящих деталей. Ремкомплекты обширно употребляются и для ремонта коробок передач автомобилей ГАЗ — об этих ремкомплектах, их составе и типах, также о применимости и производителях тщательно поведано в данной статье.
Назначение ремкомплектов для КПП автомобилей ГАЗ
В легковых и грузовых автомобилях ГАЗ семейств «Волга», «ГАЗель», «Соболь» и «Баргузин» употребляется единый модельный ряд механических коробок передач, которые, к огорчению, не могут повытрепываться высочайшей надежностью работы. В особенности это относится к коммерческим грузовикам — КПП в их при активной эксплуатации подвергаются значимым нагрузкам, вследствие чего многие детали достаточно стремительно вырабатывают собственный ресурс. Потому обладатели автомобилей Горьковского автозавода обязаны временами создавать ремонт коробки и многих других агрегатов.
Обычно ремонт КПП сводится к подмене более изношенных деталей — шестерен, но совместно с ними практически всегда заменяются манжеты, подшипники, ролики, шайбы и другие детали. Также при ремонте коробки всегда требуется подмена прокладок, которые после снятия не могут употребляться вторично.
Таким макаром, фактически при каждом ремонте коробки автомобилей ГАЗ появляется необходимость в подшипниках, шайбах, манжетах и прокладках. Сейчас все эти детали можно приобрести в наборе — они входят в состав ремонтных комплектов, предназначенных специально для ремонта КПП ГАЗ. Ремкомплект существенно упрощает ремонт, он снимает необходимость ходить по магазинам и брать маленькие детали по отдельности, а означает, позволяет отремонтировать либо профилактировать коробки существенно резвее и с наименьшими затратами.
