Что делать, если не включается вентилятор на ваз 21099

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

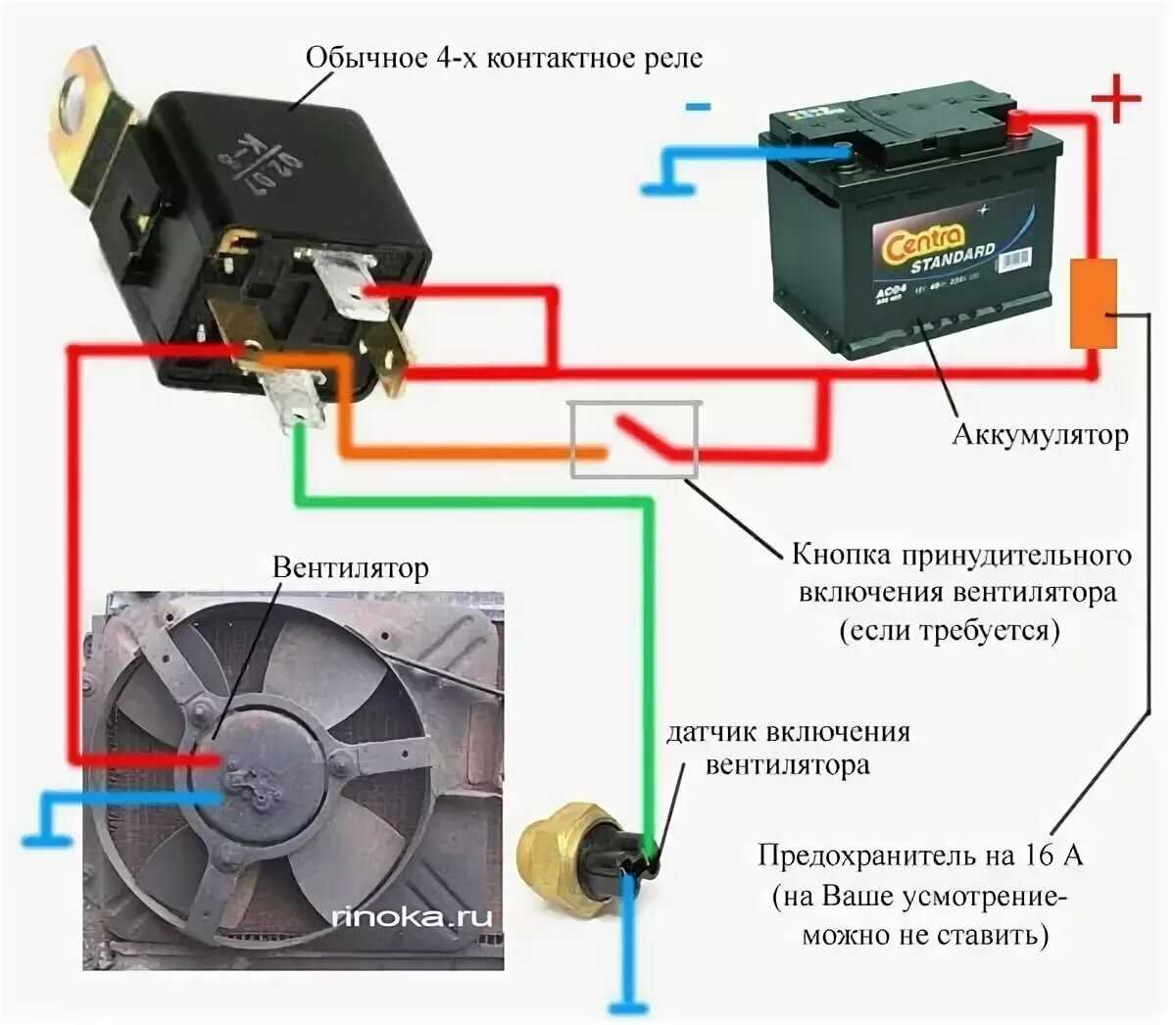

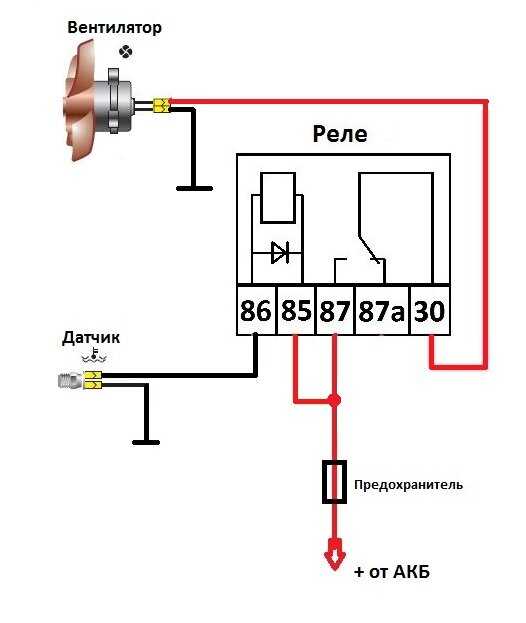

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Предохранитель на стартер ваз 2109

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Реле включения стартера многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.

Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!

Где находится реле включения стартера?

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Когда нужно менять реле включения стартера?

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании. Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя ветрового окна
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)	Реле времени омывателя заднего стекла
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)	Реле включения обогрева заднего стекла
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)	Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)	Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения).

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Ремонт вентилятора

Включите зажигание в машине.

Первое, проверьте предохранитель, он показан на фото, если предохранить целый, ищем дальше.

Теперь можно проверить сам вентилятор, от него отходят провода со штекером, разъедините этот штекер и прям с аккумулятора аккуратно подсоедините провода на штекера (плюс минус разницы нет) если вентилятор не закрутиться значит, меняйте сам вентилятор.

Дальше, начинайте с самого простого, это с датчика радиатора, что включат вентилятор охлаждения. Снимите с датчика радиатора штекера и соедините между собой как показано на фото, если запустился вентилятор, значит испортился датчик радиатора, меняйте его.

Фото. Стрелкой 1 показан предохранитель вентилятора охлаждения, стрелкой 2 показано реле вентилятора.

Если не запустился, то соедините провод что идет на блок предохранителей, прям на массу (обычно он белый с черной полосой), если запустился, то значит, есть обрыв второго черного провода, найдите обрыв, или хорошо соедините его с массой. Затем соедините эти два провода вместе, и если вентилятор заработает, значит, хорошо соединили черный провод с массой. Все, починили вентилятор охлаждения, но если не помогло, то читайте ниже.

Фото. Стрелкой показано, как соединить провода датчика радиатора.

Теперь не мешает проверить реле вентилятора, его просто замените соседним реле, они одинаковы, и соедините провода между собой датчика радиатора как описано выше. Если вентилятор заработает, значит меняйте это реле на новое. Если не помогло, читайте ниже.

Фото. Стрелкой показан датчик вентилятора, на радиаторе.

Теперь не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусочек провода и вставьте его в разъемы реле, как показано на фото, если вентилятор закрутится, значит в нутрии блока предохранителей, проходит напряжение на вентилятор.

Фото. Проверка блока предохранителей.

Теперь не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусочек провода и вставьте его в разъемы реле, как показано на фото, если вентилятор закрутится, значит в нутрии блока предохранителей, проходит напряжение на вентилятор. Если не заработал, значит, в нутрии блока есть обрыв дорожки, но так как у меня он закрутился, разбирать его не стал.

Фото. Проверка напряжения в блоке предохранителей, питания реле вентилятора.

Проверьте, есть ли напряжение на само реле вентилятора, это можно сделать лампочкой, как показано на фото, можно и без лампочки, просто резко чиркните вторым концом провода по массе, и если проскочит искра, все работает. Если нет напряжения в этом разъеме, значит, есть обрыв дорожки в блоке предохранителей.

Фото. Стрелкой показан коммутатор зажигания.

После этих процедур, выяснили, что все работает, кроме одного нет соединения с датчиком радиатора, и здесь может быть обрыв самого провода, или дорожки выхода на провод датчика радиатора.

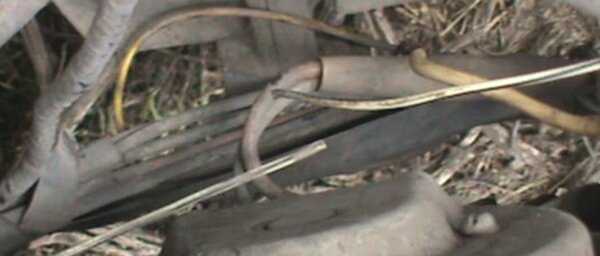

Фото. Стрелкой показан, провод который идет на датчик радиатора.

Значит, осталось проверить сам провод датчика радиатора, для этого снимите коммутатор, он показан на фото, так как, но мешает подлезть к штекерам блока предохранителей.

Снимите фишку штекеров, с блока предохранителей, и проверьте провод датчика радиатора на обрыв, он показан на фото. Провод можно проверить так, подсоедините провод на плюс аккумулятора, а другой конец вставьте в разъем фишки, снимите штекер с датчика и подсоедините лампочку, или резким движением черкните по массе, если нет напряжения значит есть обрыв этого провода.

Фото. Обрыв провода датчика радиатора.

Мне повезло я нашел обрыв, но он может быть в кожухе, и до него не добраться, тогда проще протянуть новый провод, но так как на концах этого провода штекера, то можно обрезать штекера так чтобы остались кусочки проводов, их зачистить и соединить с новым проводом.

Зачистил концы проводов, скрутил их, изолировал, и вентилятор охлаждения заработал.

Вентилятор охлаждения радиатора также может не включаться если прогорела прокладка под головкой, охлаждающая жидкость не проходит в цилиндр, но газы с цилиндра прорываются в охлаждающею жидкость. Тем самым создается воздушная пробка, которая мешает прокачки помпой тосола в радиаторе охлаждения. Признак прогара такой, снимаете штекера с датчика радиатора, и соедините их между собой, если вентилятор включится, то это не обязательно испорчен датчик радиатора, когда постоянно идут пузыри в расширительном бачке. Значит прогар прокладки под головкой, или микротрещина в цилиндре.

Датчик включения вентилятора ваз 2109

От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна. Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков. Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей.

Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.

Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию.

В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга).

Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.

В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик. Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:

• В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем. Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
• При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;

• При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
• Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов). Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.

Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30». Выполняется подобная технологическая операция в следующей последовательности:

• Отключается зажигание;
• Из бачка сливается охлаждающая жидкость;
• От клеммной колодки датчика отсоединяются провода;

С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.

Установка датчика производится в обратной последовательности.

Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.
