Регулятор напряжения печки приора

Зачем нужен

Модуль отопителя салона в большинстве автомобилей состоит из ступенчато подключаемых резисторов. Но распространено и другое исполнение, в котором сопротивление изменяется практически непрерывно. Есть также реостаты, производящие плавную регулировку, без разрыва сети.

В электрическом контуре автомобиля реостат печки находится за бардачком, между приводом (моторчиком салонной электропечи) и подключенным к нему механизмом – отопителем. Задача устройства – гасить скачки электротока и снижать пусковые перегрузки, отрицательно влияющие как на привод, так и на потребителя.

Моторедуктор печки ЛАДА Приора с кондиционером и без: как снять, где находится

Снятие вентилятора отопителя Приора

Потребуется: снять дроссельный узел и отвести его в сторону, снять жабо и шумоизоляцию моторного щита. Приготовить крестовую и плоскую отвертки. Порядок действий:

1. Отогнуть конец кронштейна педали тормоза вверх.
2. Расстегнуть и разрезать хомут крепления колодки проводов вентилятора отопителя.
3. Отсоединить колодку с проводами от вентилятора печки, отжав фиксатор.

1. Отсоединить колодку с проводами от дополнительного резистора. Затем отвернуть саморез и гайки крепления отопителя так, чтобы можно было сдвинуть его вперед (см. «Снятие отопителя печки»).
2. Отсоединить шланг вентиляции вентилятора от патрубка.
3. Отвернуть 3 самореза крепления вентилятора печки, используя крестовую отвертку.
4. Снять вентилятор отопителя Приоры вместе с крыльчаткой из корпуса отопителя, поддев его плоской отверткой за фланец.

Фланец вентилятора крепится к отопителю через резиновые подушки. Чтобы их заменить, вынимаем пластмассовые втулки, а затем вынимаем подушки из отверстий фланца вентилятора.

Неисправности радиатора отопителя

Еще одной причиной того, что в автомобиле «Лада-Приора» не работает печка (дует холодный воздух из дефлекторов), может быть накопление грязи в теплообменнике. При работе системы охлаждения в самом блоке двигателя со временем накапливаются отложения, которые затем разносятся по всей системе, в том числе и в радиатор печки. Эти отложения мешают его эффективной работе. Система будет нагревать воздух хуже. В этом случае радиатор печки можно заменить целиком. Он вынимается со стороны двигателя. Перед началом работы надо обязательно слить тосол из системы охлаждения. Затем демонтировать поводки стеклоочистителей, накладку «жабо» и отодвинуть часть шумоизоляционного щита. После этого разобрать корпус печки, отсоединить провода, снять электродвигатель вентилятора вместе с крыльчаткой и вынуть теплообменник, отсоединив от него подводящие шланги.

Установка вентилятора салона Приоры

Каталожный номер электровентилятора отопителя Приоры 2111-8118020. При установке вентилятора следует повернуть его так, чтобы его патрубок встал напротив шланга вентиляции электродвигателя. Остальная сборка производится в обратной последовательности.

Кстати, если после замены вентилятора печки в салон плохо поступает воздух, тогда попробуйте заменить фильтр салона.

Замена вентилятора печки на приоре

Добро пожаловать! Вентилятор печки – благодаря нему воздух посылается из окружающей среды в салон автомобиля, но поступает он из окружающей среды холодный, а после того как он залетает в панель приборов, он проходит через радиатор печки (Радиатор отопления он правильно называется) который может быть либо сильно нагрет, либо быть слишком холодным (Это зависит от того как охлаждающая жидкость прогрелась, если она дошла до заветной своей рабочей температуры в 95 градусов целься, то радиатор тоже нагревается очень хорошо и весь проходящий через него воздух, становится таким же тёплым), то есть простыми словами, вентилятор нужен лишь для одной цели, это засасывать воздух из окружающей среды и пускать его определённым потоком в салон автомобиля, где он уже пройдя через радиатор печки, хорошенько нагреется и выйдет тёплым в салон.

Примечание! Для замены вентилятора печки, потребуется не очень много но и не очень мало времени (Здесь всё ещё зависит от того, смотря каким вы путём пойдёте), сил и инструментов, главные которые из них это: Всевозможные ключи, начиная от гаечных и заканчивая воротками с накидными головками, кроме этого набора различного типа отвёртки понадобятся ну и конечно же сам новый вентилятор печки!

Где находится вентилятор печки? Он под правой частью лобового стекла расположен если смотреть по ходу движения автомобиля, возле него так же салонный фильтр располагается который периодически раз в 15.000 тыс. километров, а лучше даже раз в 10.000 тыс. км., рекомендовано менять на новый, потому что когда фильтр засоряется, у него во-первых (Если это угольный фильтр) в определённое время десорбция происходит (Это процесс при котором вся грязь которая накопилась на фильтре, выходит из него, а при выходе из него, она летит прямиком в салон автомобиля, а фильтр собирает далеко не из приятных вещей, пыль во-первых и ядовитые выхлопные газы во-вторых, этого мы думаем будет достаточно, чтобы вы начали по чаще менять этот фильтр на автомобиле и не задерживать с его заменой), но в этой статье не об этом идёт речь, а об местонахождении вентилятора печки, для наглядности он кстати на фото ниже указан красной стрелкой, а синий показан тот самый салонный фильтр который периодически рекомендуется менять на автомобиле.

Как проверить крыльчатку на наличие посторонних предметов

Первое, что надо сделать, если шумит вентилятор печки на “Приоре” — проверить крыльчатку и кожух. Это можно сделать без разборки системы климат-контроля и демонтажа крыльчатки. Таким образом можно удалить попавшие в отопитель листья, мелкие ветки, посторонние предметы.

Операция выполняется через отверстие для рециркуляции воздуха, которое находится в перчаточном отделении (бардачке). Проверка и очистка выполняется так:

засунуть руку в перчаточное отделение и нащупать подвижную заслонку;

нащупать пальцами на заслонку и открыть ее, потянув на себя (на ощупь заслонка напоминает небольшой пластиковый бочонок);

Примечание: крышка закреплена на петле и прижимается пружинами, прижимающими ее к кожуху, поэтому ее можно безопасно открыть, не сломав механизм.

пальцами проверить пространство возле крыльчатки на предмет наличия посторонних предметом и вытащить их, если таковые имеются;

вытащить руку (при этом крышка закроется под воздействием пружин).

Резистор печки Лада Приора с кондиционером и без: замена

Началась эта маленькая неприятность два дня тому назад. Собираюсь вечером ехать домой. Сажусь в машину включаю музыку и поехал. Но что то в машине прохладно было на тот момент решил печку до кучи включить на первую скорость чтобы потеплее в машине стало, чтобы в комфорте ехать и музыку слушать. Но не тут то было. Еду и чувствую нет тепла.

Первое что подумал что за ерунда, фильтр салонный что ли забился. Ладно есть второе положение регулятора печки. Включаю второе положение и снова ничего не происходит. Вот зараза подумал я. Переключаю на третье положение печку, такая же ерунда. Никакого тебе тепла никакого тебе звука печки…Ну думаю остается последнее четвертое положение печки переключу на него и ооооооо…этот гул Боинга. …Шум такой что вспоминаешь шум взлетающего самолета…А эта сверхмощная вибрация звука печки которая пронеслась дробью по всему салону. Ощущения такие будто сейчас вся машина развалиться…

В общем вырубил печку и понеслись мысли…что да как…

Когда приехал домой, первым делом полез в инет на Драйв…Искать схожую причину такой поломки…Нашел буквально сразу и этакая маленькая но неприятная проблемка крылась в резисторе печки, который на приоре без кондиционера стоит под жабо.

Сегодня поехал в магазин автозапчастей и купил этот самый резистор печки. Поменял его сразу не отходя от магазина. Заменил этот резистор буквально за пять минут.Открутил три болта на жабо, вытащил это жабо. Там же стоит этот резистор который крепиться одним болтом. Открутил болт достал старый резистор установил новый резистор и все…Севши в машину включив печку на первую скорость сразу почувствовал поток теплого воздуха…Печка ожила с новым резистором.

Price tag: 220 ₽ Mileage 62200 km

Comments 11

Он так и будет гореть, если в холод запускать на первой скорости. Моторчик печки умирает потихоньку, но до конца ему еще долго)))) предохранитель на старои резисторе поменяй на медную перемычку сечением 0.5мм и будет запасной.

Да что то побаиваюсь впаивать перемычку. Ведь не даром там термопредохранитель стоит.

все будет нормально)

просто напрямую пускаешь, в случае сбоя выбьет не термопред на резисторе, а пред в блоке на печку)

поверь, проще и дешевле поменять предохранитель в блоке, чем разбирать все это!)

только что из сервиса, сделал себе перемычку)

Вот такая беда бывает когда в основном на холоде включаешь печку на первую скорость. В следующий раз сразу включай на 3 или 4 и пусть чуток моторчик разработается и потом можно первую, тогда не будет такой беды. Сам резистор можно легко отремонтировать — там идет впаеный предохранитель, У тебя на фото резистора видно, он блестящий такой. Вот он и сгорает. Можно его даже накрайняк убрать и сделать на прямую, просто впаять кусок провода. С первой приорой такаяже хрень была

Спасибо за совет. Сделать на прямую тоже можно но боязно как то.

Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать

Конечно с большим удовольствием поменял термопредохранитель меньшими растратами, но в городе к сожалению негде его приобрести. Пришлось покупать новый.

Совет, не пользуйся больше первой скоростью, а на старом поменяй термопредохранитель и он должен заработать

Подскажи пожалуйста: а чем опасна первая скорость? Тем, что предохранитель из-за низкого обдува перегревается и сгорает? У меня та же ситуация была. В сервисе просто провод напояли…

да, но больше опасна тем что в холод вентилятор вовсе не запускается

Материалы: https://www.drive2.com/l/7880785/

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

• моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
• вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
• фильтр воздушный (21700-8122090-00);
• регулятор частоты вращения мотора (2170-38127025-10);
• моторедуктор заслонки отопительной системы (21700-8127200-10);
• радиатор отопителя (21700-8101060-10);
• шланг отводящий (21700-8101208-00);
• патрубок отводящий (21700-8101200-10).

• клапан рециркуляции (21700-811908-00);
• вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
• вакуумные шланги с обратным клапаном (21700-8119100-00);
• электромагнитный клапан (21700-8119130-00);
• воздушный фильтр (21700-8122020-00);
• подводящий патрубок (21700-8101200-00);
• моторедуктор заслонки (21700-8127200-00);
• датчик температуры радиатора (21700-8101250-00);
• радиатор (21700-8101060-00);
• отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

Устройство следующее:

1. моторедуктор воздушного потока (2170-81271-00);
2. датчик температуры воздуха (внутри машины) (11186-81280-50);
3. блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
4. резистор для установки скорости мотора (2123-81180-22);
5. моторчик(мотор) печки (2111-81180-20);
6. моторедуктор заслонки (2110-81272-00);
7. воздушный фильтр (2110-81220-20);
8. радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах: автоматическом и ручном.

• Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
• Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Поэтому включение отопления – один из способов охлаждения мотора. В салоне действительно станет жарко, потому что туда будет направлено все тепло, а двигатель это тепло будет отдавать все сильнее, температура охлаждающей жидкости снизится.

Как снять радиатор печки на Приоре без кондиционера

С начала выпуска АвтоВАЗ устанавливал на Приоры отопитель от «десятки» (каталожный номер: 21110-8101012). Недостаток этой конструкции был в том, что радиатора печки снимается в сторону вакуумного усилителя тормозов, которые позволяет этого сделать. В результате приходится демонтировать отопитель в сборе.

Порядок действий такой:

1. Снять дворники.
2. Снять жабо (ветровую накладку).
3. Снять шумоизоляцию моторного щита.
4. Отсоединить кучу разъемов с проводами.
5. Отвернуть крепления отопителя.
6. Разделить отопитель на две части (левую и правую).
7. Снять правую часть отопителя (по ходу движения).
8. Сдвинуть левую часть в сторону для получения доступа к радиатору печки.
9. Слить тосол.
10. Заменить радиатор печки.

Замена

вентилятора отопителя на вазприора своими руками.

Снятие, установка мотора печки приора.

как снять двигатель отопителя салона приора

217230 1часть.

Вся процедура занимала несколько часов. Более детально это показано на видео:

Есть другой способ его замены. Чтобы получить доступ к радиатору печки необходимо вместо корпуса отопителя снять вакуумный усилитель тормозов вместе с педалью тормоза. Это позволяет получить доступ к левой части отопителя (по ходу движения) и к самому радиатору.

Виды устройств на «Приору»

Установленный на «Приоре» регулятор не справляется со своими функциями при пиковых нагрузках. Если на автомобиле установлен кондиционер, то летом электронапряжение часто проседает, и аккумулятор не заряжается. Поэтому многие водители принимают решение заменить штатный прибор.

Трехуровневый

Вариант замены — установка трехуровневого регулятора напряжения на генератор БАТЭ «Приоры». Устройство позволяет выбрать один из трех режимов работы:

• Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
• Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
• Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.

Для генератора БАТЭ 90 А, установленного на «Приоре», выпускается трехуровневый регулятор, которым можно заменить штатный без дополнительной переделки и подгонки.

Выносной

Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.

Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.

Термооптимизированный

Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.

Замена регулятора напряжения на «Приоре». Источник фото: https://www.drive2.com/l/9306556/

Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.

Лада Приора с кондиционером

Особенности строения и функциональности обогрева автомобиля с наличием кондиционера имеет некоторые отличия. Благодаря этому элементу создается горячий холодный климат. На данной модели транспортного средства можно увидеть два вида кондиционеров: корейского производства и из Тайвани. Кондиционер марки «Панасоник» (Тайвань) имеет в наличии кнопку для запуска, второй – не имеет.

В зависимости от того, какой фирмы было установлено оборудования для охлаждения, возникают некоторые различия в самом процессе. Среди основных отличий стоит отметить:

1. Разница в компрессорах – Панасоник лопастной или роторный с объемом 120 см3, корейский имеет объем 160 см3.
2. Место крепления – кондиционер тайваньского изготовления крепится на кузове, второй – к радиатору. Также он имеет больший объем заправки.
3. Распределитель воздуха в Панасонике расположен в салоне, корейский находится там, где и моторедуктор.

Если модель, установленная первоначально, не устраивает – делается замена на другой вариант.

Назначение реостатов

По своему назначению реостаты делятся на следующие виды:

• пусковые, служащие для снижения пускового тока при запуске электродвигателя;
• пускорегулирующие, использующиеся преимущественно в двигателях постоянного тока, а также при переменном напряжении в случае асинхронного электродвигателя с фазным ротором;
• нагрузочные, создающие сопротивление в электрической цепи;
• балластные, необходимые для поглощения излишков энергии, возникающей например при торможении электродвигателя.

Реостаты применяются и для ограничения тока в обмотке возбуждения электрических машин постоянного тока. Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Применение сопротивления при пуске продлевает срок службы щеток и коллектора.

Особым видом реостатов является потенциометр. Это делитель напряжения, в основании которого лежит переменный резистор. Благодаря ему в электронных схемах можно использовать различные напряжения, не используя дополнительные трансформаторы или блоки питания. Регулировка силы тока при помощи реостата широко используется в радиотехнике, например, для изменения громкости звучания динамика.

Установка дополнительной прокладки в корпус отопителя

Если шумит вентилятор печки на “Приоре” при выключенной функции рециркулирования, причина может быть в затирании заслонки лопастями вентилятора. Поэтому “свист” в климатической установке Panasonic устраняется путем установки дополнительной прокладки из материала “Сплэн”. Прокладка устанавливается под заслонкой рециркуляции, к которой, как отмечено выше, имеется доступ из вещевого отсека (бардачка).

Прокладка изготавливается из полоски “Сплэна” размером 8х10х200 миллиметров. Для удобства выполнения работы лучше снять крышку вещевого отсека.

Кроме “Сплэна” понадобится хороший быстросохнущий клей.

Чтобы наклеить прокладку, необходимо нащупать и отодвинуть заслонку и наклеить полоску там, где она касается корпуса отопителя. После высыхания клея машину можно эксплуатировать.

Этот метод является рекомендацией автозавода, которая принята к исполнению официальными сбытовыми и сервисными центрами, работающими с ВАЗ.

Чип-тюнинг Приоры – 2-ое дыхание российского автомобиля

Каковы главные достоинства и последствия чип-тюнинга Приоры – автомобиля, завоевавшего внушительную популярность, включая и в молодежной среде?

Признаки неисправности

Модель Лада 2170 получила печку жидкостной конструкции, которая соединена с системой охлаждения мотора. Радиатор является устройством теплообмена, за счет этого компонента нагревается воздух, поступающий в салон Приоры. Через радиатор постоянно циркулирует охлаждающая жидкость, эта деталь отопителя подвержена износу.

Проверить радиатор стоит в следующих случаях:

• Печка перестала нормально греть.
• Падает уровень охлаждающей жидкости.

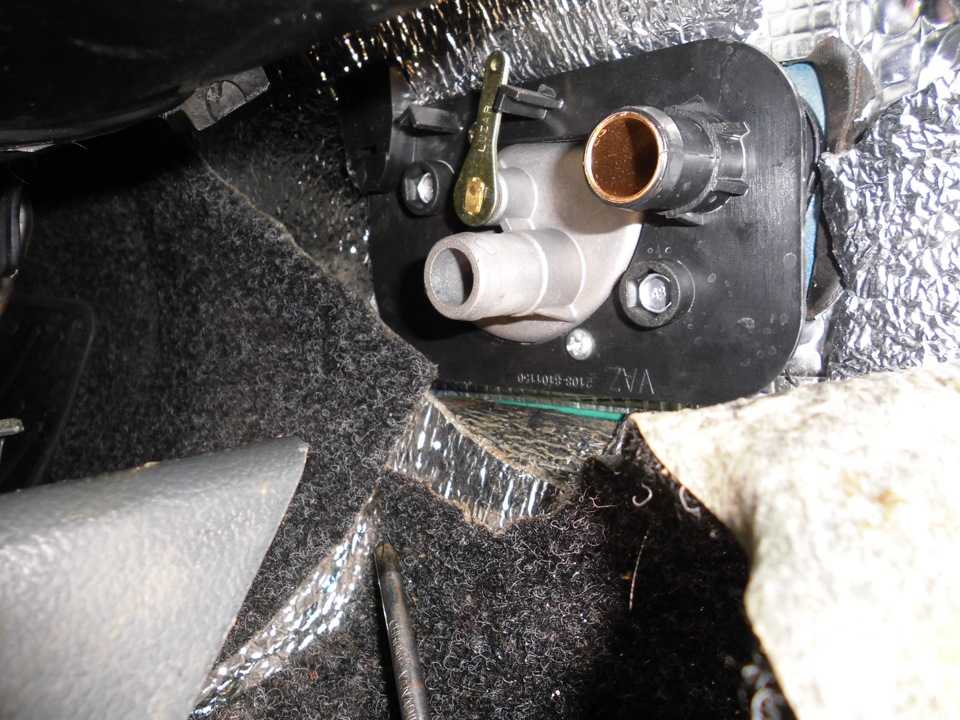

Разобрав часть системы отопителя, вы увидите ржавый и, скорее всего, протекающий радиатор. Также подтеки могут быть в шлангах, патрубках и местах соединения этих элементов. Проверять теплообменник печки стоит только после того, как вы убедились, что в работе моторедуктора и заслонки дефектов нет.

Проблемы в элементах отопителя Приоры?

Почему лада приора троит на холодную и что делать

Не греет печка на Приоре и система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки.Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить

Также его меняют, когда свистит или гудит печка.Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4ая скорость печки). см. «замена резистора печки«.Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки). Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог

Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4ая скорость печки). см. «замена резистора печки«.Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки). Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Таким образом, мы рассмотрели все элементы отопителя (см. также «устройство печки Приоры«). Начинайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры самостоятельно.
