Электронное управление печкой ваз разбираемся с электроникой

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

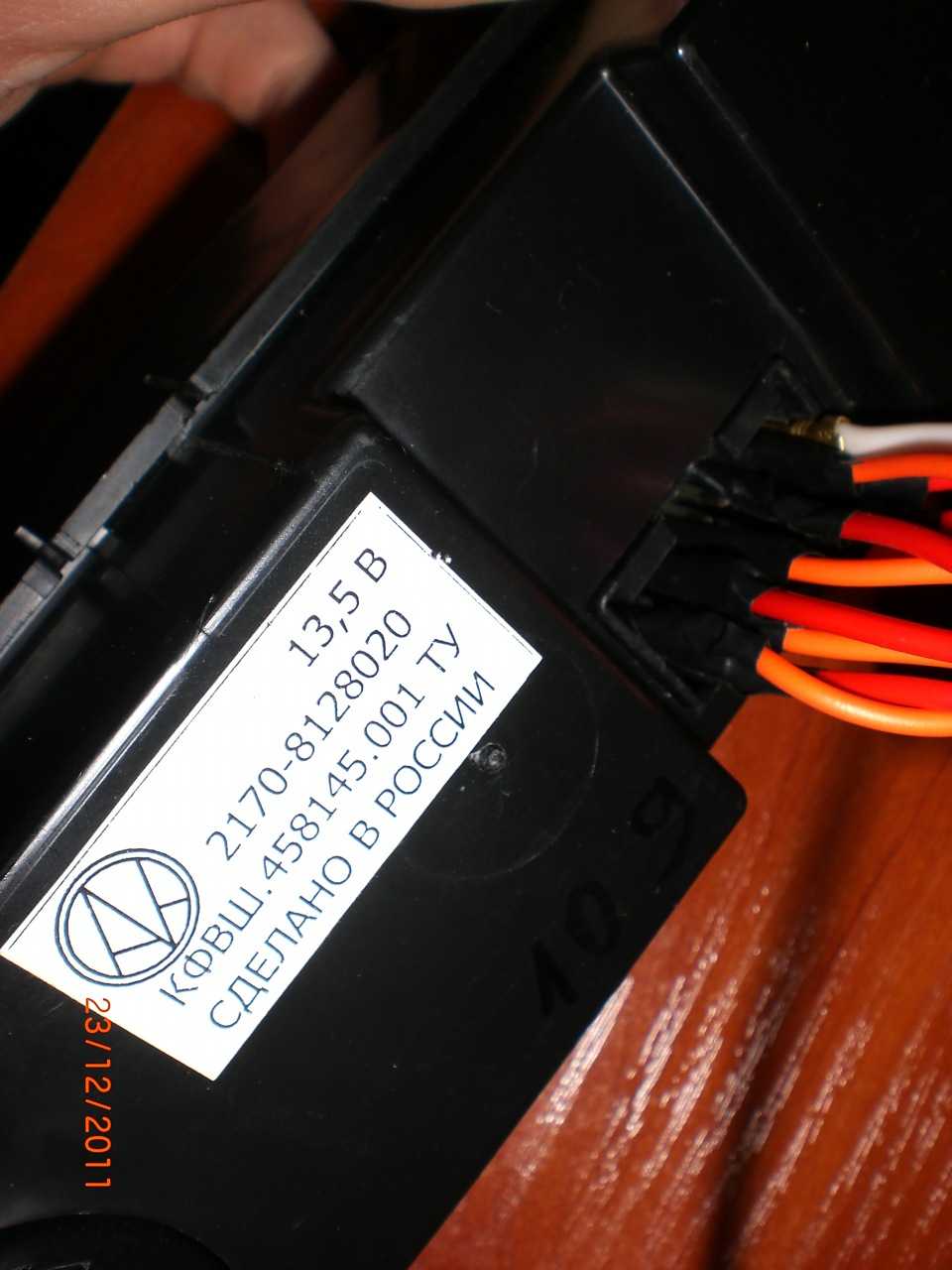

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов

Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов

Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Что нужно для работы

В первую очередь вам понадобится новый радиатор печки. Выбор представлен в достаточно широком ассортименте, потому определяйтесь здесь уже сами.

Что касается инструментов и материалов, то обязательно проверьте состояние патрубков системы. Не исключено, что они также повредились, потому их придется заменить.

Купите набор хомутов. Вообще их потребуется три, но лучше взять с запасом на всякий случай. Причем этот «всякий случай» происходит у каждого второго, кто меняет радиатор печки своими руками.

Из инструментов — короткая крестовая отвертка и пинцет. Последний поможет вам установить защелки.

Радиатор отопителя (печки)

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Замена и доработка печки

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Печка была включенна на первой скорости и когда заводил, видимо вся энергия ушла чтоб завести двигатель, а мотрочик печки не запустился. Вот в итоге и сгорел резистор отопителя печки. Включил 4-тую, работает. Только сразу не запихнув на место под бардачок не включайте, расплавится без обдува. У газели резистор отопителя очень похож на наш, но он трехконтактный и вместо термопредохранителя там впаяна какая-то большая черная квадратная деталька. Думаете блок сопротивлений у меня аналогичный и проблема скорее всего такая же?А по вопросу, рекомендую поискать самовосстанавливающиеся темопредохранители на основе биметалла.

Я такие термопредохранители не раз менял в разных устройствах. То есть он одноразовый.Для чего он тогда нужен,для защиты корпуса печки от плавления? На ВАЗ 2112 2004 года моторчик печки какого образца, нового или старого? Четвертая скорость не работала потому, что появились кольцевые трещины по пайке в блоке САУО. Пропаял и все стало работать. Мерил на снятом двигателе отопителя 2111 так запомнилось.

Система печка имеет 2 заслонки. Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели.

Система зажигания

Второй элемент автомобиля, где можно встретить резистор – это свечи зажигания. Но далеко не все свечи оснащены им.

В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.

Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.

Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.

Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.

Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.

Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.

Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.

Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут. При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется

При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.

То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.

Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.

Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.

Ваз 2110: замена резистора отопителя своими руками — инструкция

Резистор отопительной системы ВАЗ 2110

В автомобиле ВАЗ 2110 система отопления обеспечивает заданную температуру в салоне. Резистор предназначен для выбора режима в котором будет работать вентилятор.

Особенности устройства системы отопления ВАЗ 2110

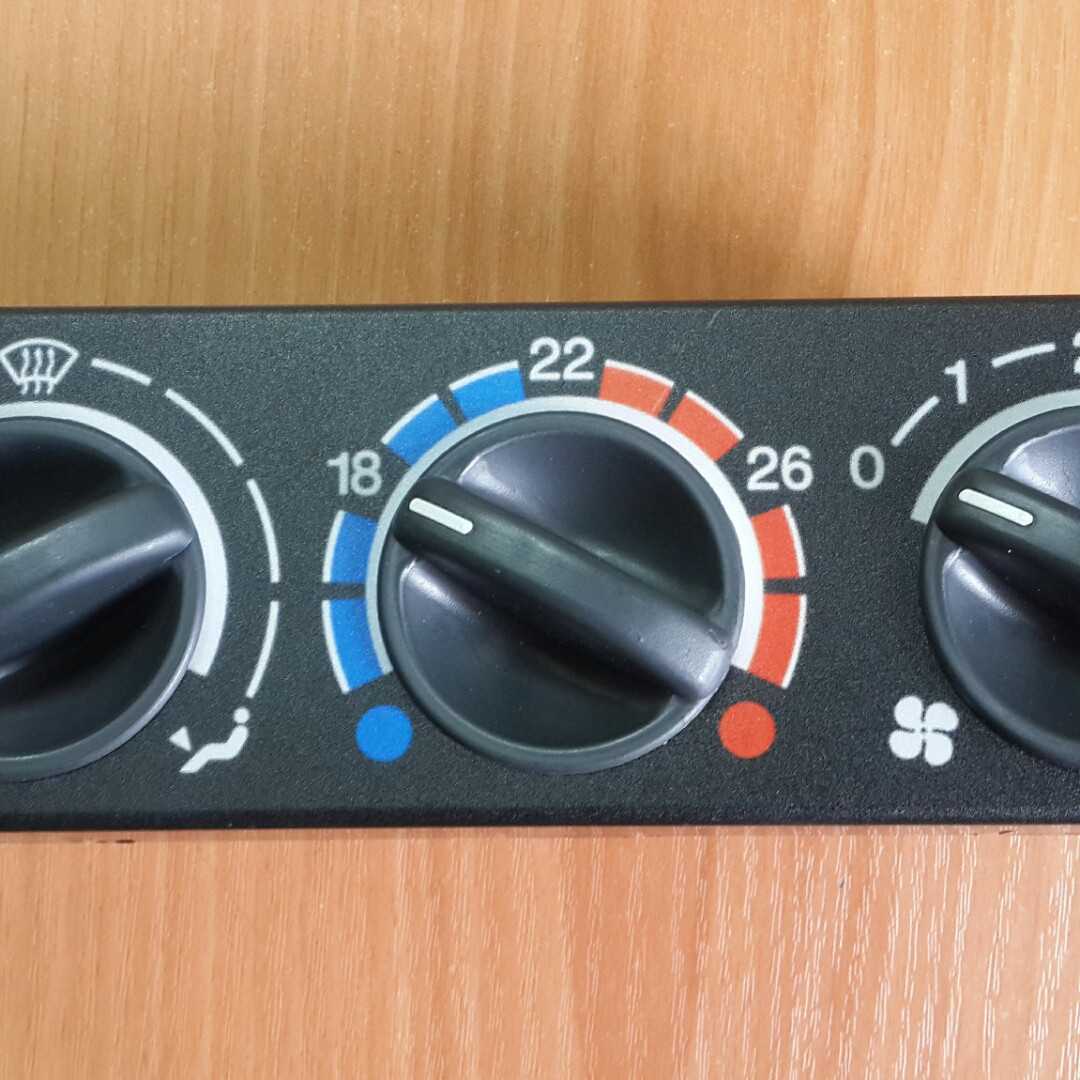

Управление узлом отопительной системы осуществляется двумя рукоятками. Итак:

• Левая задает желаемую температуру в диапазоне от 16 до 28 градусов. Крайние положения рукоятки, обозначенные красной и синей точками, обеспечивают полное открывание или закрывание заслонки отопителя, подачу горячего или холодного воздуха.
• Правая рукоятка устанавливает режим работы вентилятора. При установке в положение 0 – вентилятор включается, положение I– вентилятор имеет среднюю частоту вращения вентилятора, II – малая частота, А – управление вентилятором автоматическое.
• В выводные контролеры поступает информация от:

1. датчика контролирующего температуру воздуха внутри салона;
2. датчика, регулирующего положение вала микроредуктора привода заслонки отопительной системы – дает информацию о положении заслонки.

• При положении А, переключателя режима работы вентилятора, контролер выполняет еще и управление частотой вращения вентилятора, которая зависит от разности имеющихся температур воздуха задатчика и в салоне.
• Клапан рециркуляции при включении выключателя ускоряет прогрев воздуха в салоне авто ВАЗ 2110. Это происходит за счет перекрывания поступления наружного воздуха в салон, а циркуляция его происходит через отопитель только в салоне.
• Электродвигатель в вентиляторе отопителя имеет возбуждение от постоянных магнитов.
• Встроенный дополнительный резистор служит для создания малой частоты вращения. В устройстве две спирали: сопротивление одной 0,23 Ом, другой 0,82 Ом.
• Если в цепи включены обе спирали это обеспечивает первую скорость вращения вентилятора.
• Спираль 0,23 Ом обеспечивает вторую скорость.
• Отключение резистора обеспечивает вращение вентилятора с максимальной третьей скоростью, величина которой – 4100 об/мин.

Замена резистора в системе отопления ВАЗ 2110

Если вентилятор в отопительной системе работает только на третьей скорости, но не переключается на первую и вторую, причина скорее всего в выходе со строя резистора, которому нужназамена. Резистор отопителя ВАЗ показан на фото.

Дополнительный резистор

За вакуумным усилителем, сбоку отопителя установлен дополнительный резистор. В нем:

• первая спираль имеет сопротивление 0,23 Ом;
• вторая с величиной сопротивления равной 0,82 Ом.

Заменить резистор можно своими руками. Несложная инструкция подскажет водителю как правильно выполняется замена дополнительного резистора отопителя ВАЗ 2110. Итак:

• От аккумуляторной батареи отсоединяется провод от минусовой клеммы.
• Снимается облицовка, накладка ветрового стекла и обивка, предохраняющая от шума.
• Для более удобной работы лучше снять вакуумный усилитель.
• Отсоединяется от контактов на дополнительном резисторе колодка с проводами.
• С помощью омметра проверяется исправность устройства. Снимать резистор для проверки не обязательно.

Омметр поочередно подсоединяется к контактам резистора. При показании сопротивления на устройстве сильно отличающемся от номинального, необходима замена резистора отопителя ваз 2110.

Схема проверки исправности дополнительного резистора

Отворачивается винт, который крепит резистор и деталь вынимается из автомобиля.

Замена резистора на отопителе ВАЗ 2110

Новый резистор, цена которого невысокая, устанавливается в порядке обратном снятию. К резистору колодка подсоединяется лишь в одном положении.

Как выполняется замена дополнительного резистора отопителя на ВАЗ 2110 можно посмотреть на видео. Исправно работающие отопление и вентиляция в салоне любого автомобиля создают комфорт пассажирам и водителю в любое время года

Помимо этого они обеспечивают хороший обзор изнутри салона через стекла, что очень важно для безопасности движения авто по дорогам

masteravaza.ru

Ремонт электрической системы отопления салона ВАЗ

– электродвигатель вентилятора не вращается при любом положении переключателя скорости вращения: скорее всего, вышел из строя сам электродвигатель (стерлись щетки), или отсутствует напряжение на клеммах 2 (неисправность замка зажигания) и 4 разъема монтажного блока (сгорел предохранитель F4), также стоит проверить массу самого двигателя (она должна быть не более 3 Ом). Электродвигатель на «классике» ВАЗ 2101 – 2107, а также на ВАЗ 2121, а также на ВАЗ 2121 «НИВА»: установлен в салоне, сразу за радиатором отопления; в ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 – под капотом, в отсеке за моторным щитом; в ВАЗ 2110, 2111, 2112 и Приоре 2170- также под капотом, за пластиковой защитой, на Калине – в салоне, под торпедо.

– максимальные обороты вращения вентилятора, по схеме идут без переключателя, и если у вас не работают только минимальные и средние обороты, то причину необходимо искать в кнопке переключателя оборотов или в дополнительных резисторах (значения на схеме);

– иногда, при включении печки, слышен очень сильный шум, высоких тонов (писк) и нет должного обдува. Это указывает на неисправность самого электродвигателя отопителя (подклинивание крыльчатки или подшипников якоря), в этом случае поможет либо замена, либо разбор и смазка (не рекомендуется, так как помогает на короткий срок);

Функциональное назначение автомобильного резистора

Ваз 2110 замена резистора печки

С практической точки зрения резистор является токовым посредником между источником и конечным пунктом назначения. Источником тока в автомобиле является аккумулятор, конечным же пунктом назначения любое устройство, которому необходимо электричество. Основные функции резистора автомобиля:

• поддержание функционирования целостной электропечи в автомобиле;
• трансформация электрического напряжения из заданного в нужное значение;
• предохраняющая;
• обеспечение качественного и эффективного функционирования электроники автомобиля;
• избирательность в процессе функционирования и т.п.

Роль резистора в поддержание функционирования отопителя

Замена резистора печки ваз 2110

Отопитель, она же печь обогрева функционирует благодаря поступающей энергии электричества. Само же электричество генерируется аккумулятором, а затем направляется в печь. В этой простой схеме роль резистора(см. Как выполняется на ВАЗ 2110 замена резистора отопителя) заключается в создании напряжения должного уровня.

Примечание. Объективно необходимо понимать, что в автомобиле резисторов много, а аккумулятор один и он вырабатывает определённую величину напряжения. Благодаря резистору ток трансформируется в нужные пределы величины. Если величина напряжения будет небольшой, то устройство не заработает. Напротив, подведение чрезмерного напряжения приведёт к перегоранию устройства, которое функционирует на токе.

Схема: источник – резистор – печь:

• в начале ток генерируется в аккумуляторе, причём степень его напряжения значительно превышает необходимую;
• после того как ток выработался, он поступает в резистор;

Резистор печки ваз 2110

• в резисторе происходит трансформация электрического напряжение с заданной в необходимую величину;
• в результате, после похода через резистор, напряжение тока совпадает с тем значением, которое необходимо для функционирования печи обогрева.

Основные причины, которые способствуют преждевременному выходу из строя резистора печи:

• рабочая перегрузка в результате длительного и беспрерывного функционирования печки ваз;
• низкое базовое качество самого резистора;
• неисправность проводки;
• неправильный индивидуальный подбор резистора и т.п.

Примечание. Иногда некоторые отопители могут функционировать даже в случае, когда произошло перегорание резистора, что актуально правда, на максимальной мощности. Не стоит допускать такой работы, во-первых, сам аккумулятор выйдет из строя, во-вторых, может произойти возгорание поводки.

Печь отопления выполняет функцию портативного обогревателя и благодаря резистору способна функционировать в несколько заданных режимах. Ключевая особенность системы отопления ВАЗов заключается в узле управления, который состоит из двух рукояток. Функции левой рукоятки:

• создание и коррекция температурного режима в диапазоне от 16 и до 28 градусов;
• осуществляет в случае необходимости полное закрытие или открытие отопительных заслонок, в зависимости от того, в какой точке находится левая рукоятка: красной или синей;
• регулирует поступление как холодного, так и горячего воздуха.

Функции правой рукоятки:

• задание должного температурного режима;
• если задать нулевое положение правой рукоятки, то произойдёт запуск работы отопителя;
• в случае если ручку рукоятки перевести в первое положение, то скорость крутящегося момента вентилятора достигнет своего срединного предела;
• поворот рукоятку во второе положение, будет означать снижение скорости частоты вращения вентилятора печки и она со средней превратится в малую;
• положение рукоятки правой рукоятки в позиции А, означает перевод вентилятора отопителя в автономный режим функционирования.

Примечание. В случае обнаружения неисправности электродвигателя и проведения его генеральной очистки, однако, безрезультатной, говорит о том, что единственным выходом в данной ситуации является проведение полной замены электродвигателя печи.
