СТАРТЕР

На автомобиле с двигателем УМПО-331 устанавливается стартер 421.3708. На автомобиле с двигателем ВАЗ-2106 применяется стартер 35.3708. Стартеры имеют практически одинаковую конструкцию, однако ни в сборе, ни подетально не взаимозаменяемы.

Стартер — четырехшеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.

Стартер 421.3708 (ПРОДОЛЬНЫЙ разрез): 1 — пружина щетки; г — щеткодержатель щетки положительного вывода; 3 — коллектор; 4 — стопорная шайба; 5 — вал якоря; 6, 22, 27 — втулки (подшипники); 7 — колпак; 8 — траверса; 9 — обмотка якоря стартера; 10 — вывод обмотки возбуждения; 11 — контактный болт; 12-крышка реле; 13-контакт реле; 14-контактная пластина; 15-стержень якоря; 16-тяговое репе; 17 — втягивающая обмотка; 18-удерживающая обмотка; 19 — якорь реле; 20 — передняя крышка стартера; 21 — рычаг включения шестерни привода; 23 — ограничительное кольцо; 24 — шестерня привода маховика коленчатого вала; 25 — привод (обгонная муфта); 26 — пружина; 28 — якорь стартера; 29 — катушка обмотки возбуждения; 30 — корпус стартера; 31 — задняя крышка.

Техническая характеристика стартера 421 .3708

Номинальная мощность, кВт	1,65±10%
Потребляемый ток в режиме холостого хода, А, не более	75
Потребляемый ток в режиме полного торможения. А, на более	520

Стартер 35.3708 В сборе: 1 — крышка со стороны привода; 2 — стопорное кольцо; 3 — ограничительное кольцо; 4 — шестерня привода; 5 — обгонная муфта; б — поводковое кольцо; 7 — резиновая заглушка; 8 — рычаг привода; 9 — якорь реле; 10 — удерживающая обмотка тягового реле; 11 — втягивающая обмотка тягового реле; 12 — стяжной болт репе; 13 — контактная пластина; 14 — крышка реле; 15 — контактные болты; 16 — коллектор; 17 — щетка; 18 — втулка вала якоря; 19 — крышка со стороны коллектора; 20 — кожух; 21 — центовая катушка обмотки статора; 22 — корпус; 23 — винт крепления полюса статора; 24 — якорь; 25 — обмотка якоря; 26 — промежуточное кольцо.

Техническая характеристика стартера 35.3708

Номинальная мощность, кВт	1,3
Потребляемый ток при максимальной мощности, А, не более	290±10
Потребляемый ток в режиме холостого хода. А. не более	60
Потребляемый ток е режиме полного торможения, А, не более	550

В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной). Корпус стартера 421.3708 вместе с крышками стянут двумя шпильками, а якорь вращается в трех бронзографитовых подшипниках, закрепленных в передней и задней крышках корпуса и промежуточной опоре. Корпус стартера 35.3708 вместе с крышками стянут двумя болтами, а якорь стартера имеет торцевой коллектор и вращается в двух металлокерамических подшипниках.

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа в положение «стартер» напряжение через дополнительное реле типа 113.3747-10 подается на втягивающую и удерживающую обмотки тягового реле. После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если оно выше, реле или привод неисправны. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.

Схема соединений стартера: 1 — аккумуляторная батарея; 2 — реле включения стартера; 3 — монтажный блок; 4 — выключатель зажигания; 5 — стартер.

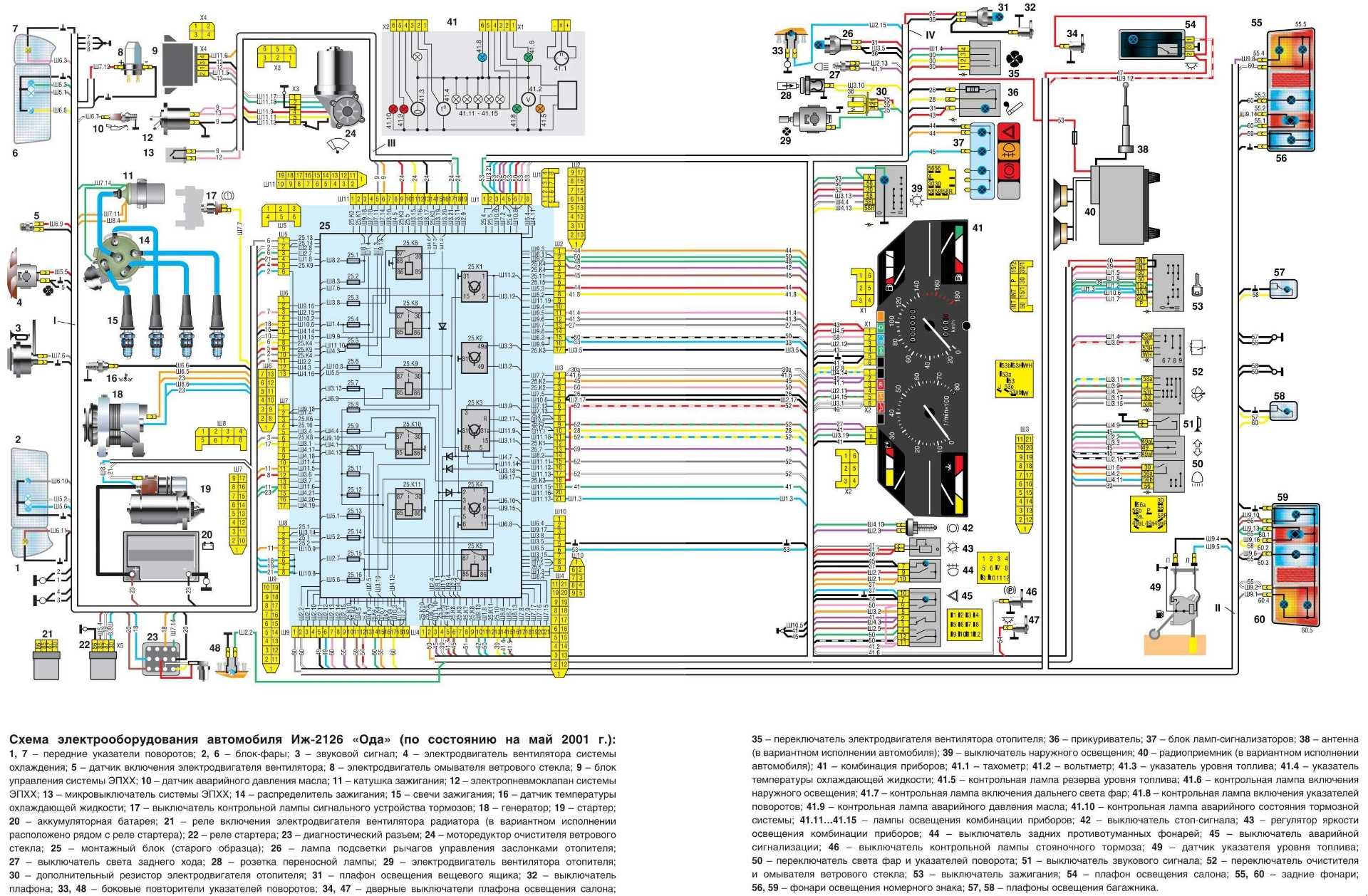

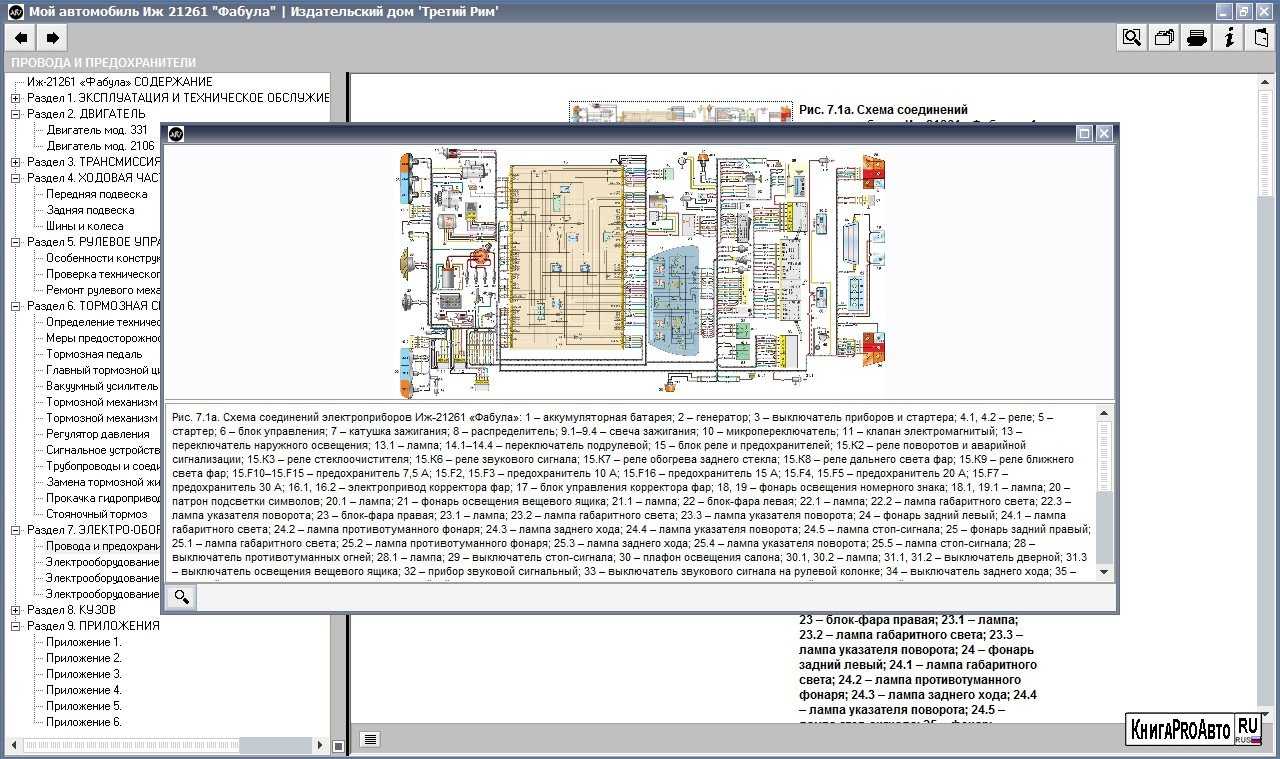

Блок предохранителей иж 2717

Прочел на сайте статьи об установке противотуманных фар на ИЖ 2126 и об обогреве зеркал. Немало подивился изобретательности авторов. Посему хочу поделиться своим опытом на сей счет и, заодно, скажу пару слов по поводу обогрева заднего стекла, заднего стеклоочистителя и т.п. На моей машине стоят ПТФ, ОЗС и задний стеклоочиститель с омывателем.

На большинстве СТО, даже уважаемых, как показал опыт, работают электрики, имевшие прочную двойку по физике в школе, не умеющие читать схемы и вообще читать; представление их о реле на уровне песни Высоцкого: «Что, реле там с ячейкой шалят?» А их представления об ИЖах Вам, уважаемые ИЖеводы, известны. Наверно их в детстве мамы не любили или папы сильно били, иначе, отчего же они такие глупые или грубые? Прошу не обижаться вежливых, доброжелательных и знающих электриков, ибо речь сейчас не о них, драгоценнейших. Кстати, очень буду рад познакомиться с таким милым человеком.

Не секрет также, что электрика Ижа оставляет желать. Но, быть может, для некоторых будет новостью, что в ИЖ 2126 предусмотрена или немного недопредусмотрена штатная установка полного комплекта мыслимых электропотребителей.

Другие причины, по которым стартер может не реагировать на включение зажигания

В отдельных случаях отмечаются сбои в работе автомобильных противоугонных систем (автосигнализаций, иммобилайзеров). Такие системы попросту блокируют подачу электрического тока на стартер после снятия режима охраны. При этом диагностика показывает полную работоспособность АКБ, силовых контактов и других элементов электрооборудования, которые задействованы при запуске мотора от стартера. Для точного определения необходимо напрямую подать питание от аккумулятора на стартер, то есть в обход других систем. Если стартер работает, тогда высока вероятность выхода из строя противоугонной системы или имммобилайзера автомобиля.

Следующим элементом для проверки является втягивающее реле. При его поломке стартер может:

полностью молчать, то есть не издавать никаких звуков после поворота ключа в положение «старт»;
жужжать и прокручиваться, но не крутить двигатель;
многоразово или однократно щелкать без прокрутки коленвала;

Бендикс и втягивающее

Указанные выше симптомы укажут на то, что неисправность локализуется во втягивающее реле или бендикс не входит в зацепление с маховиком. Отметим, что в случае с бендиксом более характерным признаком является то, что стартер хрустит и не крутит двигатель. Также распространенным признаком поломки стартера является то, что стартер жужжит, но не крутит двигатель.

Для проверки тягового реле следует осуществить подачу напряжения с АКБ на силовую клемму реле. Если двигатель начнет прокручиваться, тогда очевидна неисправность втягивающего стартера. Частой поломкой является подгорание пятаков контактов. Для устранения понадобится осуществить снятие реле для зачистки пятаков. После зачистки необходимо все равно быть готовым к скорой замене тягового реле, так как в заводских условиях контактные пятаки покрываются особой защитой, которая противостоит подгоранию в процессе эксплуатации. Зачистка будет означать, что указанный слой снимается, в результате чего сложно предугадать момент повторного подгорания пятаков втягивающего.

Теперь обратим внимание на бендикс стартера. Бендикс представляет собой шестеренку, через которую крутящий момент от электромотора стартера передается на маховик

Бендикс установлен на едином валу с ротором стартера. Для лучшего понимания необходимо понимать, как работает стартер. Принцип работы заключается в том, что после поворота ключа зажигания в положение «пуск» происходит подача тока на втягивающее реле. Втягивающее передает напряжение на обмотку стартера, в результате чего происходит зацепление бендикса (шестерни) с венцом маховика (венцовая шестерня маховика). Другими словами, происходит совмещение двух шестерен для передачи крутящего момента стартера на маховик.

Износ шестерни бендикса означает, что нормального соединения с венцом маховика не происходит. По этой причине может быть слышен треск во время запуска мотора, а также стартер может свободно крутиться без зацепления и жужжать. Аналогичная ситуация возникает в том случае, если сильно изношены зубья венца маховика. Ремонт предполагает разбор стартера для замены бендикса и/или снятие трансмиссии для замены маховика. Чтобы самостоятельно проверить бендикс, понадобится замкнуть два силовых контакта на тяговом реле. Электрический ток пойдет в обход реле, что позволит определить вращение стартера. В том случае, если стартер легко вращается и жужжит, следует проверять качество зацепления бендикса с маховиком.

Главный Цилиндр сцепления.

Дорогие друзья нужна помощь, от чего подходит главный цилиндр сцепления.

Comments 18

По сути, одно и тоже. Подойдет.

Поставил от газ 66 все окей.

От ваз 10 но надо и вакуум менять + переделка.

от 2101 с небольшой переделкой встанет

От десятки ? ГЦС? Да ещё и с вакуумом? Куплю самовывозом из любой точки мира за 15000€.

От ваз 10 но надо и вакуум менять + переделка.

от 2101 с небольшой переделкой встанет

Он про сцепление спрашивал, а не тормоза

у моего побежал гцс, при разборе его увидел на манжетах маркировку 469, в магазине нашел ремкомплект цилиндра от уаз, 2410,3302,3102,53,3307, паз, абсолютно идентичный моему за 100р,

как вариант, но я хочу поставить что то лучше и уже нашел.

Ещё забыл написать, фланцы крепления ГЦС Москвичёвского и Волговского расположены зеркально.

ГЦС 412-й от Одовского различается только длинной штока, который легко переставить. Газовский ГЦС идёт на Волги, Газели (кроме Бизнес), Газоны, отличия только в резьбе в передней заглушки 3 вида, и наличие бачка или штуцера вместо него. Штуцер можно купить отдельно. Внутренние диаметры РЦС обоих цилиндров одинаковые.

Источник

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартера

Обратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Схема, показанная выше, используется с инжекторными моторами объёмом 1,6 л. Может встречаться и другой вариант – более простой.

Схема без добавочного реле

Здесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле). Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Основное реле находится в добавочном блоке. Он расположен под печкой справа. Дополнительное реле размещено в главном блоке (см. фото). Впрочем, оно может отсутствовать.

Если реализован «вариант 2», проверяйте только замок. А при наличии дополнительного реле вместо него не рекомендуется устанавливать перемычку. На фото отмечены:

Дополнительное реле (белая стрелка);
Основное реле (элемент «6»).

Почему стартер не работает

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ и предназначен для запуска бензинового или дизельного мотора. По этой причине данному устройству свойственны как механические поломки, так и проблемы в электрических силовых цепях или неполадки в области контактов. Если стартер автомобиля не реагирует на поворот ключа в замке зажигания и не издает звуков (при определенных проблемах стартер щелкает или жужжит), тогда проверку следует начать со следующего:

определить полноту заряда аккумуляторной батареи (АКБ);
произвести диагностику контактной группы замка зажигания;
осуществить проверку тягового реле (втягивающего)
проверить работоспособность бендикса и самого стартера;

Контактную группу замка зажигания можно проверить очень быстро. Для этого достаточно вставить ключ и включить зажигание. Загорание лампочек на приборной панели четко укажет на то, что контактная группа находится в рабочем состоянии, то есть искать неполадки в замке зажигания следует только в том случае, если на приборной панели указанные лампочки после поворота ключа не горят.

В случае с подозрением на АКБ будет достаточно включить габариты или фары, после чего оценить горение лампочек на приборной панели и т.д. Если указанные энергопотребители горят очень тускло или вовсе не включаются, тогда высока вероятность глубокого разряда аккумулятора. Также следует проверить клеммы АКБ и крепление «массы» к кузову или двигателю. Недостаточный контакт или его отсутствие на клеммах или на проводе «массы» приведет к серьезным утечкам тока. Другими словами, стартеру не будет хватать питания от аккумулятора для запуска двигателя.

Чтобы проверить аккумулятор на автомобиле своими руками нужно снять минусовую клемму, после чего мультиметром замеряется напряжение на выходах АКБ. Показатель ниже 9В будет означать, что аккумулятор разряжен и его необходимо зарядить.

Возможные неисправности если стартер не крутит

Возможная неисправность	Диагностика	Способ решения
АКБ разряжен	Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В	Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение	Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ	Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.	При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.	При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)	Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»	При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле	Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле	При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву	Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ	Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора	Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера	Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции	Заменить стартер
Пробуксовка муфты свободного хода	Стартера крутится, но маховик неподвижен	Замените муфту или стартер
Зубчатый венец проворачивается на маховике	Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления	Замените маховик
Двигатель или навесные агрегаты заклинило	Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля	Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика	Визуальный осмотр после снятия стартера	Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Статистика продаж подержанных электромобилей в России за I кв. 2020 года

Как снять бардачок на Лада Приора

Описание панели приборов Лада Приора и Калина

Прошивка комбинации приборов Лада Гранта и Калина 2

Почему стартер не работает

определить полноту заряда аккумуляторной батареи (АКБ);
произвести диагностику контактной группы замка зажигания;
осуществить проверку тягового реле (втягивающего)
проверить работоспособность бендикса и самого стартера;

Присутствие характерных щелчков стартера при попытке запуска двигателя, которые также сопровождаются заметным снижением яркости или полным затуханием лампочек на приборной панели, говорит о том, что щелкает втягивающее реле. Указанное реле может щелкать как в случае с разряженным аккумулятором, так и в результате неисправностей самого втягивающего или стартера.

Иж ода не крутит стартер

После выявленной кончины стартера и его замены на УАЗовский с переброской родной головы стартера. При первых попытках завести оказалось что стартер еле крутит. В чем может быть проблема не понимаю? Все что делалось по электрике это замена стартера и замена контактной группы замка зажигания (поставил группу с разгрузочным реле) взамен постоянно глючащей группы без разгрузочного реле ВОПРОС ЗНАТОКАМ: возможны ли проблемы с запуском при замене на контактную группу с разгрузочным реле? вроде сколько постов читал многие наоборот ставят контактные группы с реле и не парятся.

UPD: сейчас в очередной раз снял стартер (без отключения плюсового провода) закрепил болтом на корпус минусовой провод и с ключа стартер вращает как умалишенный. поставил обратно и эффект как и прежде стартер не крутит… Такое ощущение что стартер не может вращать под нагрузкой но почему не могу понять? Стартер снимал с рабочей машины и перед снятием проверял его работоспособность. Все работало. В чем может быть проблема? ИЖик уже просто бесить начинает своими заморочками.

Наши соотечественники часто сталкиваются с такой проблемой, когда стартер не щелкает, соответственно, завести двигатель не получается, как быть, если устройство не крутит? Этой неисправности посвящена данная статья. В чем заключается причина, где искать проблему? Ответы на эти вопросы мы дадим ниже.

Своими руками: ГЦС от классики.

Собственно, «в интернетах» всё расписано. Причины замены-дорогой и дефицитный «родной» главный цилиндр сцепления (860 рублей!), тугая педаль сцепления. Тугая из за того что с вазовским двигателем идет рабочий классики, диаметром 19 миллиметров, а главный на 22. Ход меньше, усилие огромное. У меня ещё добавилось текущий переходник и шланг, делая дикую петлю, касался рулевого кардана. Решено! Выкидываем «гениальное» решение удмуртских сумрачных гениев со всеми переходниками и тормозным шлангом, который шел на сцепление. Куплен новый гцс. Поставить, из за «особенностей» авто непросто. Дырки находятся на оси 90 градусов против родного. Обычно, сверлят дырки. Либо делают проставку-переходник. Я выбрал второе-с моими ручками и глазомероом сверлить буду долго. Сделал проставку, вставил родной шток в гцс. Поставил. По магазинам еле нашел какую то трубку сцепления-вроде, нивы. Взял шланг сцепления классики. Собрал. Переделал крепление шланга-сейчас шланг идет по плавной дуге, далеко от рейки. Прокачал. Все говорят-легче стало. Но чтоб настолько! Да и заменить, если что, сейчас намного проще, что главный, что рабочий, прям из под капота.

У Вас походу Жигули и им подобные почти все на утилизацию отправили, раз уже и крышку бачка сцепления и трубки найти проблематично))

А у нас по прежнему. мешок запчастей за небольшие деньги, причем и выбор между поставщиками есть, недавно покупал, половину взятой на расчет сумму домой обратно принес))

Источник

Описание

На вашем Москвиче ещё старенькый не редукторный стартер, который туго, вяло, длительно с надрывом еле еле крутит движок Москвича?

Пора это дело прекращать, для чего страдать самим и мучать аккумулятор? Если уже издавна есть готовое решение.

Пора уже приобрести редукторный стартер на москвич марки Eldix (Болгария)

Этот стартер специально разработан для уфимского мотора Москвич УЗАМ

Принципиально: крепление у стартера 2 отверстия без резьбы на 12 мм, бендикс 9 зубьев

Ничего переделывать не надо снял старенькый поставил новейший.

Подходит данный редукторный стартер Eldix на Москвич АЗЛК 2140 2141 21412 Святогор 2125 также ИЖ 412, ИЖ 2715, 21261 Фабула, 2126 Ода, 2717 Ода Версия с Уфимскими движками УЗАМ, УМЗ, УМПО УЗАМ-331-10 УФА

Создание стартеров налажено в г Стара Гора (Болгария)

В Украине торговая марка ELDIX представлена с 2001 года и зарекомендовала себя только с положительной стороны.

Это реальная Болгария, не Китай!

Заводской артикул стартера ELD-ST-2141

Стартер редукторный (некие именуют роторный) на неизменных магнитах, заводить кар будет просто и на жаркую и в морозы.

Стартер Eldix редукторный ,на неизменных магнитах.

Редуктор металлической, неизменные магниты закреплены не только лишь на клею, да и механически(не оторвутся), магнитов к слову 6 штук,потому стартер 6 полюсный (это наращивает мощность)

Стартер мощностью 1.7 кВт – к слову самый мощнейший из редукторных стартеров для москвичей, что значит,что заморочек с заводкой даже на севшем (разряженном) аккуме, к примеру в мощные морозы не будет!

Крутит и заводит движок весьма бодро,а какой звук заводки. ммм. просто песня (реально звук заводки как у иномарки)

Стартер Eldix выпускает стартера и генераторы по лицензии Bosch

Потому все запчасти это копия бошевского стартера (якорь, щеткодержатель, статор с магнитами, редуктор, втягивающее реле)

Отсюда и надёжность с качеством!

Вес стартера 3,8 кг, что дозволяет установить стартер весьма стремительно и просто.

Финальная проверка перед заменой стартера

Поворачиваем ключ в положение II, и ничего не происходит… В этом случае открываем капот и снимаем воздушный фильтр, открутив винт на кузове и ослабив хомут на патрубке. Под корпусом фильтра находится стартер. На фото мы видим следующее: шнур втягивающего реле кто-то отключил.

То, что мы нашли под фильтром

Игольчатым пробником проверяем, что при повороте ключа появляется «+12». Затем, после проверки, заматываем шнур изолентой.

Медь начищена до блеска;
На провод (см. фото) подаётся «плюс»;
Стартер даже не щёлкает.
