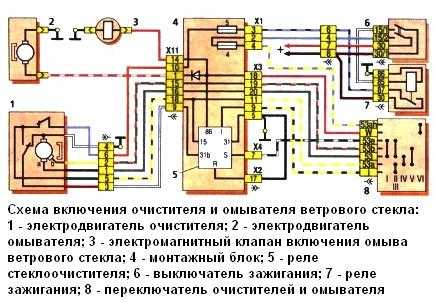

Ваз 2114: схема стеклоочистителя

Механические причины неисправности омывателя лобового стекла ВАЗ 2114.

Причина 2 — в бачке закончилась жидкость для омывания стекол.

Решение проблемы весьма простое – достаточно лишь залить в бачок омывающую жидкость или воду (отметим, что при минусовых температурах простую воду использовать нельзя).

Причина 4 – замерзла омывающая жидкость.

В случае заливания в бачок несоответствующей погодным условиям жидкости, она может замерзнуть в трубках и самом бачке. Если нет специальных подогревателей, то необходимо поставить машину в теплый гараж и тем самым решить данную проблему (жидкость отмерзнет), подробнее .

Причина 5 — разрыв трубопровода напорной магистрали.

Он может произойти в случае забивания форсунок мусором, мелкими камнями, так как такие обстоятельства могут привести к образованию избыточного давления внутри системы, а оно, в свою очередь – к разрыву.

Решение проблемы: найти место разрыва и отремонтировать – заменив часть изношенного трубопровода, используя специальные проводники.

Причина 7 – передавленный шланг, подающий омывающую жидкость к форсункам.

Решение вопроса: Чаще всего это происходит из-за неправильного перехода шланга на капот к форсункам стеклоочистителя. Найти место перегиба и устранить его.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

1. Выход из строя предохранителя.
2. Неисправность насоса.
3. Разрыв в электрической сети.
4. Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Блок предохранителей ваз 2114

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Подрулевой переключатель

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен. Если нет — его следует заменить на новый.

Причины неработающих дворников на ВАЗ

Итак, почему не работают дворники на ВАЗ 2114? Эта неприятность особенно досадна зимой, или осенью, когда ночью случаются заморозки, а днем, когда надо срочно ехать, начинается дождь, снег, которые делают дорогу совершенно невидимой. Для начала, не следует запускать стеклоочистители на промерзшей машине со стеклами, покрытыми инеем. Резинки щеток легко примерзают к стеклу, и когда двигатель пытается сдвинуть из с места, он не выдерживает нагрузки и перегорает. Второе

Проверяя стеклоочистители, обращайте внимание на фишки, разъемы, контакты, концы проводов. От длительной эксплуатации, особенно когда автомобиль на ночь оставляют во дворе, контакты закисают и перестают проводить ток

В этом случае их необходимо промывать специальными жидкостями, предварительно обесточив, или очищать наждачкой.

Предохранители и реле

Проверку дворников ВАЗ 2114 следует начинать с предохранителей. В монтажном блоке их два

Обращаем внимание на второй предохранитель – F 16. Проблема однозначно окажется в нем, если вместе с щетками откажутся работать поворотники и несколько индикаторных ламп на приборной панели

Для замены предохранителя на крышке монтажного блока имеется специальная прищепка, с помощью которой защитное устройств аккуратно извлекается из гнезда, а на его вместо вставляется новое. На неисправность реле указывает отсутствие прерывистого режима работы у передних стеклоочистителей. Проверить его можно заменив заведомо рабочим устройством, или мультиметром в режиме омметра. Если при установке другого реле дворники заработали, значит проблема в нем. В противном случае потребуется проверять переключатель стеклоочистителей. При проверке омметром работающее реле на контактах 85-86 должно показывать несколько сотен Ом. И еще один маленький нюанс: при подаче на исправное реле напряжения слышится характерный щелчок. На неисправном реле щелчка не будет. Релюшка как и предохранители восстановлению не подлежат. Их необходимо менять на новые.

Переключатель дворников

Переключатель дворников на ВАЗ 2114 находится под рулевым колесом. О его неисправности говорит отсутствие какого-либо отклика на нажатие. Снимается переключатель легко:

• Сначала крестовой отверткой выкручиваются саморезы. Их расположение показано стрелками.
• Рычажок, фиксирующий руль, отодвигается вниз до упора.
• Затем снимаем верхнюю накладку с рулевой колонки.
• Освобождаем от фиксаторов переключатель дворников и снимаем его.

Снимаем с переключателя контакты. Берем новый переключатель и вставляем его в обратном порядке. Проверяем на работоспособность.

Мотор-редуктор

Дворники приводятся в движение мотор-редуктором. Работоспосо6ность моторчиков проверяется прямым подключением к аккумулятору. Для этого его отсоединяют от электросхемы стеклоочистителя и подключают к батарее. Ниже предлагается схема мотор-редуктора, которая поможет в случае необходимости разобрать и отремонтировать этот механизм.

Одна из самых распространенных неполадок двигателя – истирание щеток. Полость разобранного двигателя рекомендуется продуть сжатым воздухом от угольной пыли, щетки проверить и при необходимости заменить. Проверить и отшлифовать коллектор. Убедитесь, что и пружинки в щеткодержателях тоже исправны. Если коллектор сильно успел обгореть, то моторчик придется заменить на новый

При сборке важно правильно установить кривошип. Он должен быть направлен в сторону электродвигателя и устанавливаться параллельно тяге стеклоочистителя

Почему форсунка не брызгает

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

1. Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
2. Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

• Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
• Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
• При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
• Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
• Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
• Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
• Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

• Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
• Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
• Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

Описание для до рестайлинговых

Блок под капотом

Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

Не работает обогрев заднего стекла на оке

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Монтажный блок — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Открываем крышку монтажного блока.

3. Отсоединяем колодку жгута проводов от монтажного блока.

4. Торцовым ключом на 10 мм отворачиваем две гайки крепления монтажного блока.

5. Приподнимаем блок и отсоединяем от блока четыре жгута проводов моторного отсека…

…и пять колодок жгутов проводов салона.

5. Снимаем монтажный блок.

Установка

Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду выводов, помеченному красной меткой.

Отказал омыватель лобового стекла, что делать?

Не работает омыватель ветрового стекла, причины

Все причины неисправности омывателя можно разделить на две группы: механические и электрические.

Сначала переберем механические причины неисправности омывателя.

— Засорение распылителей омывателя

Форсунки (распылители) омывателя ветрового стекла на автомобиле ВАЗ 2109 установлены на капоте. Отверстия выхода омывающей жидкости в них могут засориться как снаружи, так и со стороны подводящих трубок.

— Повреждение трубок омывателя

Трубки могут прежаться или перекрутиться в следствии не правильной укладки. Либо прохудиться, и тогда омывающая жидкость вытечет или снизится ее напор.

Теперь причины связанные с электрикой

Возможно имеется обрыв в ее соединениях или элементах.

Что делать если не работает омыватель?

Для начала просто включить его и послушать жужжание электродвигателя в бачке под охлаждающую жидкость. Жужжит — значит электрическая цепь в порядке. В таком случае нужно проверить чистоту распылителей, целостность и правильность пролегания трубок.

В электрической цепи включения омывателя ветрового стекла неисправность проще всего найти по схеме его работы.

Включаем очиститель и последовательно проверяем наличие напряжения в нескольких контрольных точках. Например, на наконечниках «плюсовых» проводов на электродвигатель омывателя и электромагнитный клапан. Так при его наличии там можно говорить что они «сгорели». Или на выводе «53ah» подрулевого переключателя — проверяем подается ли напряжение с замка зажигания.

Отдельное внимание правому подрулевому переключателю, так как во многих случаях, он и является виновником отказа омывателя работать. Иногда причиной неисправности служит окислившийся контакт в его фишке

Нужно проверить имеется ли напряжение на его выходе «W» при включении омывателя.

Попутно следует обратить внимание на предохранитель F17 в монтажном блоке и надежность крепления «массового» провода омывателя. Неисправные участки и элементы электрической цепи заменяем или ремонтируем

Неисправные участки и элементы электрической цепи заменяем или ремонтируем.

Примечания и дополнения

Немного информации о том как работает омыватель ветрового (лобового) стекла на автомобиле ВАЗ 2108, 2109, 21099.

Омыватель ветрового стекла работает только при включенном зажигании. При этом замыкаются контакты реле зажигания «30» (плюс с генератора) и «15/2» замка зажигания (выход на омыватель). См. схему.

Для включения омывателя ветрового стекла водитель перемещает рычаг правого подрулевого переключателя на себя в не фиксируемое положение (при любом другом положении рычага — в любом режиме работы «дворников»).

При этом замыкаются контакты «53ah» (плюс с замка зажигания) и «W» (выход на электродвигатель насоса и клапан омывателя) внутри переключателя. Далее через монтажный блок (красный или розовый провод) напряжение подается на электродвигатель насоса омывателя, расположенный в бачке омывателя и запорный электромагнитный клапан омывателя, установленный рядом. Клапан открывается, электродвигатель насоса омывателя нагнетает жидкость, поливая ветровое стекло через форсунки (распылители) на капоте.
