Подводное зажигание на уаз чертеж

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

• вывод ввертной с высоким напряжением;
• вывод напряжения;
• крышка;
• пружина контакта;
• зажим для низких напряжений;
• прокладка для уплотнения;
• крепительная скоба;
• магнитопроводы;
• пластина контактная;
• первичная и вторичная обмотка;
• прокладки для изоляции;
• корпус;
• изолятор;
• сердечник из железа;
• масса изоляционная;
• резистор добавочный и его изолятор;
• винт и пластина для крепления резистора.

Трамблер выполняет функцию распределения и прерывания зажигания УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный меняет угол зажигания УАЗ в зависимости от того, с какой частотой коленчатый вал или распределительный валик вращается.

Свечи зажигания бсз являются очень важным элементом. С их помощью в камере сгорания в цилиндрах воспламеняется рабочая смесь и дает хорошую искру для того, чтобы машина быстро завелась. Чаще всего используют свечи А12БС, которые невозможно разобрать, поэтому в случае неисправности нужно иметь в запасе новые, которые можно будет быстро и легко заменить.

Как самостоятельно установить зажигание

Инструкция по установке контактного зажигания:

Выкрутить свечу из первого цилиндра (от шкива).
Определить момент начала сжатия. Для этого пальцем зажимается отверстие свечного колодца, а помощник проворачивает вал рукояткой. Момент начала выхода воздуха и является отправной точкой цикла сжатия.
Повернуть коленчатый вал до момента совпадения отверстия на шкиве со специальным штифтом, установленным на крышке гитары газораспределительного механизма.
Проверить положение ротора, контакт которого должен располагаться напротив внутреннего токопроводящего элемента крышки, подающего импульс напряжения на первый цилиндр.
Ослабить затяжку винта и повернуть пластинку октан-корректора до совпадения указателя со средней частью шкалы.
Затем взяться за корпус распределителя и аккуратно повернуть против часовой стрелки до момента смыкания контактной группы.
Отключить проводку от подкапотной лампы.
Отдельным жгутом соединить клемму лампы с разъемом катушки зажигания. К этому же элементу крепится провод, идущий на распределитель зажигания.
Повернуть ключ в замке зажигания. Затем плавно вращать корпус распределителя до момента включения лампы

На данном этапе важно зафиксировать самый начальный момент вспышки, от этого зависит точность регулировки.
Удержать корпус распределителя в найденном положении. Затем затянуть фиксирующий винт и установить на штатное место крышку.
Проверить корректность установки высоковольтных проводов.

Как отрегулировать зажигание

Первой стадией регулировки контактного зажигания является выставление зазоров:

1. Снять пружинные фиксаторы и демонтировать крышку с распределителя.
2. Удалить ротор бегунка.
3. Проворачивая коленчатый вал при помощи пусковой рукоятки или гаечного ключа, выставить положение кулачка, обеспечивающее максимальный зазор в контактной группе.
4. Выполнить замер значения промежутка при помощи щупа. Нормальным считается значение в диапазоне 0,35-0,45 мм.
5. При увеличенном или уменьшенном промежутке следует ослабить затяжку крепежного винта неподвижного контакта. Затем провернуть регулировочный эксцентриковый узел (имеет отдельную лыску под отвертку).
6. После выставления зазора требуется затянуть стопорный винт и повторно провести измерение.
7. Установить на место снятые детали. В случае необходимости дальнейшей регулировки требуется смонтировать только ротор бегунка.

Для контроля параметров зажигания следует прогреть двигатель до рабочей температуры и проверить разгон машины на скорости 30-35 км/час. Автомобиль должен двигаться на прямой передаче. При корректной регулировке возникнет кратковременная детонация с небольшой интенсивностью. Если она будет заметной, то следует повернуть октан-корректор на одно деление против часовой стрелки (изменить момент опережения зажигания).

Последовательность шагов и особенности регулировки бесконтактного зажигания:

1. Выставить в первом цилиндре поршень в положение окончания такта сжатия. Для этого требуется совместить метки на шкиве и крышке шестерен.
2. Демонтировать с распределителя крышку.
3. Проверить положение контакта бегунка. Токопроводящая пластина должна располагаться строго напротив элемента с пометкой «1» на крышке.
4. Открутить крепежный болт и повернуть пластину октан-корректора до среднего положения (по шкале и указателю), а затем затянуть крепление.
5. Отвернуть крепление пластины корректора к корпусу распределителя.
6. Удерживая одной рукой бегунок, повернуть корпус по часовой стрелке. Целью операции является совпадение красной метки на поверхности ротора с острием указателя. После этого закрепить узел в новом положении.
7. Установить на место снятые детали и проверить корректность установки проводов и целостность изоляции.

Проверка производится по аналогичной методике, только разгон начинается с 40 км/час и ведется до 60 км/час. После этого детонация должна пропасть. В случае необходимости производится доворот распределителя на 0,5-1 деление шкалы октан-корректора (против часовой стрелки). Если детонация при разгоне вообще отсутствует, то узел вращается по часовой стрелке.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

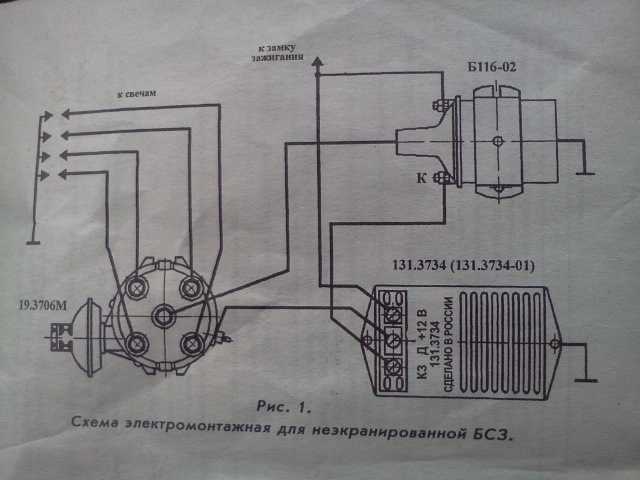

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Зажигание

На вездеходах УАЗ встречается две разновидности системы зажигания — контактная и транзисторная. Первая модель применялась на УАЗ 469/469Б, но с середины 80-х годов была вытеснена бесконтактной. Постепенно владельцы сменили приборы и на ранних машинах, поэтому встретить автомобиль с «классической» системой — редкость.

Схема контактного зажигания

Элементы контактного зажигания на УАЗ 469:

1. Аккумулятор.
2. Втягивающее реле стартера.
3. Катушка.
4. Блок предохранителей.
5. Измеритель силы тока.
6. Переключатель массы.
7. Модуль регулятора напряжения.
8. Генератор.
9. Замок зажигания.
10. Подвижный контакт (бегунок).
11. Добавочный конденсатор.
12. Распределитель искровых импульсов.
13. Свечи.
14. Дополнительные резисторы в наконечниках.

Схема классического зажигания с механической контактной группой

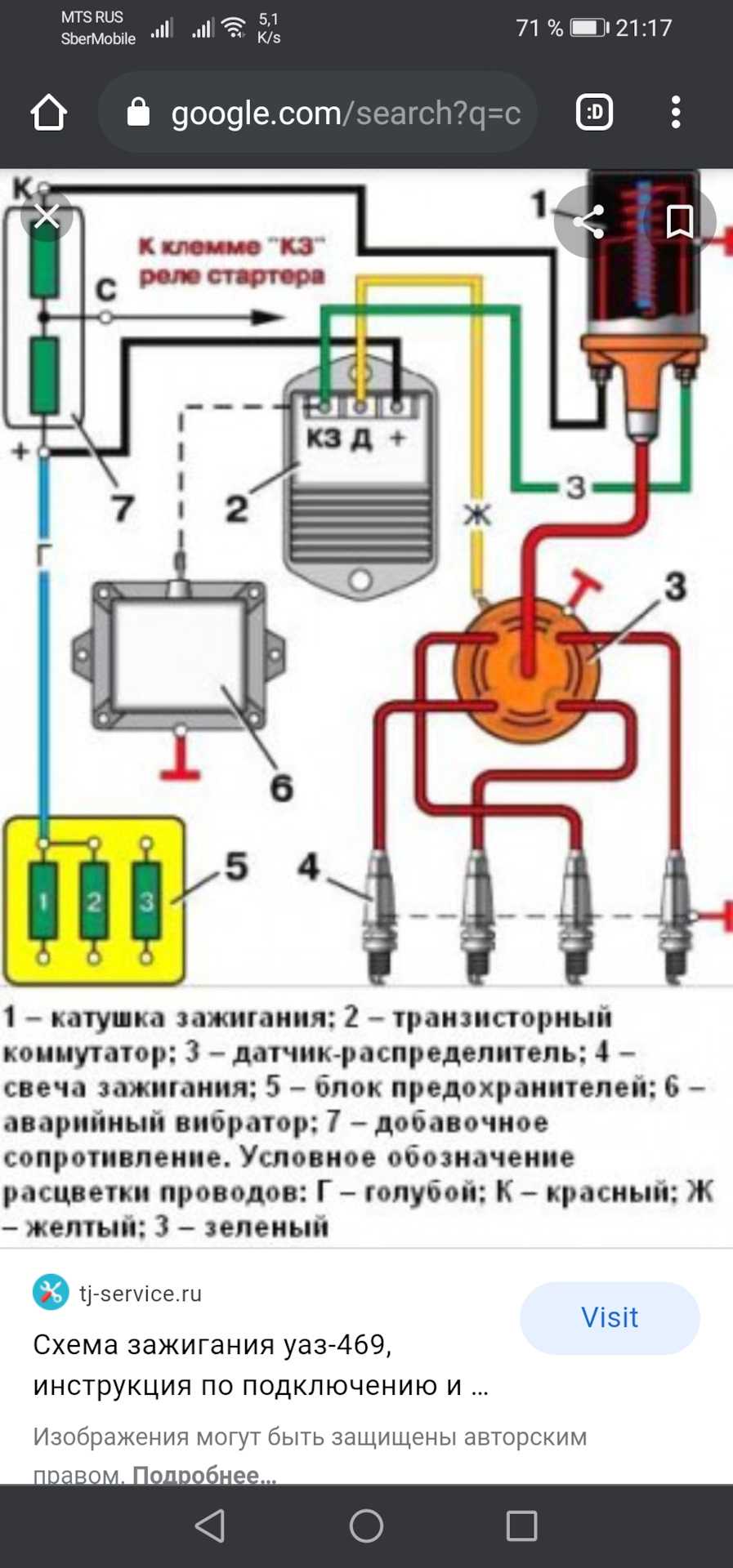

Схема электронного зажигания

На УАЗ 3151 стала применяться бесконтактная система, обладающая улучшенными характеристиками.

Компоненты системы зажигания:

1. Катушка.
2. Транзисторный коммутатор.
3. Датчик распределения импульсов.
4. Свеча.
5. Коробка предохранителей.
6. Вибратор аварийной системы зажигания.
7. Дополнительный резистор.

Транзисторная система зажигания

Для соединения деталей бесконтактной системы воспламенения топлива штатно используются провода с изоляцией разных цветов:

• голубого (Г);
• красного (К);
• желтого (Ж);
• зеленого (З).

Отличие систем зажигания

Отличием контактной системы зажигания является контактная группа, распределяющая импульсы высокого напряжения. Из-за этого узел подвержен перегреву и подгоранию, что ухудшает передачу тока. В бесконтактной системе сигналы формируются датчиком Холла и транзисторным коммутатором. Конструкция не имеет механических элементов, подверженных активному износу и способна работать при пониженном напряжении в бортовой сети.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Историческая справка

Совет 1 Как выставить зажигание на уралеСовет 2 Как выставить зажигание на мотоцикле

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Цена на УАЗ 469 для армии была самой низкой благодаря большим заказам

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Проводка УАЗ 469: схема электрооборудования на УАЗ-3151

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Черно-белая схема электропроводки УАЗ Патриот

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Порядок операции при установке зажигания на автомобиле УАЗ-469Б выглядит следующим образом. Снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае если он выходит за пределы значений 0.35- 0.45 мм, необходимо отрегулировать зазор и поставить ротор на место.

Вывернуть свечу зажигания первого цилиндра и закрыв пальцем отверстие для свечи, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это произойдет в начале хода сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом. Затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление

Ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя против часовой стрелки настолько, чтобы замкнулись контакты прерывателя.

Взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке, к которому крепится провод, идущий к распределителю.

Включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки. Если это не удалось, операцию повторить.

Закрепить корпус распределителя винтом, поставить крышку и центральный провод на место.

После каждой установки зажигания и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отворачивая одну и заворачивая другую.

Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона, полного открытия дросселя, полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30-35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.

Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее. И наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

Техническое обслуживание катушки зажигания Б7-А.

Через одно техническое обслуживание следует проверить состояние катушки непосредственно на автомобиле с помощью специального переносного прибора. Катушка зажигания считается исправной, если при искровом промежутке, равном 7 мм, наблюдается бесперебойное и интенсивное искрообразование.

При отсутствии специального прибора катушку зажигания можно проверить на специализированном стенде путем сравнения ее с эталонной катушкой стенда по длине искры на регулируемом разряднике. Если длина искры проверяемой катушки окажется меньше длины искры эталонной катушки на 2 мм, проверяемую катушку необходимо заменить.

Техническое обслуживание прерывателя-распределителя зажигания Р119.

При проведении технического обслуживания необходимо проверить надежность электрических соединений и крепления прерывателя-распределителя к двигателю и смазать распределитель. Валик распределителя смазать, повернув крышку колпачковой масленки на один оборот.

Капнуть одну каплю масла, применяемого для двигателя, на ось рычажка прерывателя, одну-две капли на фильц-щетку кулачка и три-четыре капли во втулку кулачка, предварительно сняв ротор и фильц под ним. При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

Через одно техническое обслуживание осмотреть контакты распределителя, удалить с контактов грязь и масло, протирая их ветошью, слегка смоченной в бензине. Затем протереть их чистой сухой тканью не оставляющей волокон на контактах. Обгоревшие или окисленные контакты надо тщательно зачистить.

После зачистки контакты протереть ветошью, слегка смоченной в бензине и проверить щупом зазор между ними. Если зазор больше чем на 0.05 мм отличается от номинального в 0.35- 0.45 мм, то отрегулировать его. Однако заданный зазор между контактами обеспечивает нормальную работу системы зажигания только при новых контактах. Более надежной является регулировка зазора в контактах прерывателя путем изменения угла замкнутого состояния контактов.

Как выставить зажигание

Для того чтобы правильно отрегулировать и выставить зажигание на УАЗе, необходимо соблюдать последовательность действий, которая приведена в руководстве пользователя по ремонту.

Перед началом регулировки системы зажигания необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ и включить ручной тормоз. Колесные механизмы транспортного средства должны быть зафиксированы стопором или упором. Силовой агрегат должен быть отключен.

После этого можно приступать к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении высшей мертвой точки. При этом нужно проверить, чтобы отверстие на шкиве коленчатого вала совпало со штифтом на крышке блока распределительных шестерен. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного оборудования.

Затем следует снять крышку с распределительного устройства и повернуть коленвал на 180°. Октан-корректор должен находиться в нулевом положении. Затем необходимо затянуть болтом указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риской октан-корректора.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

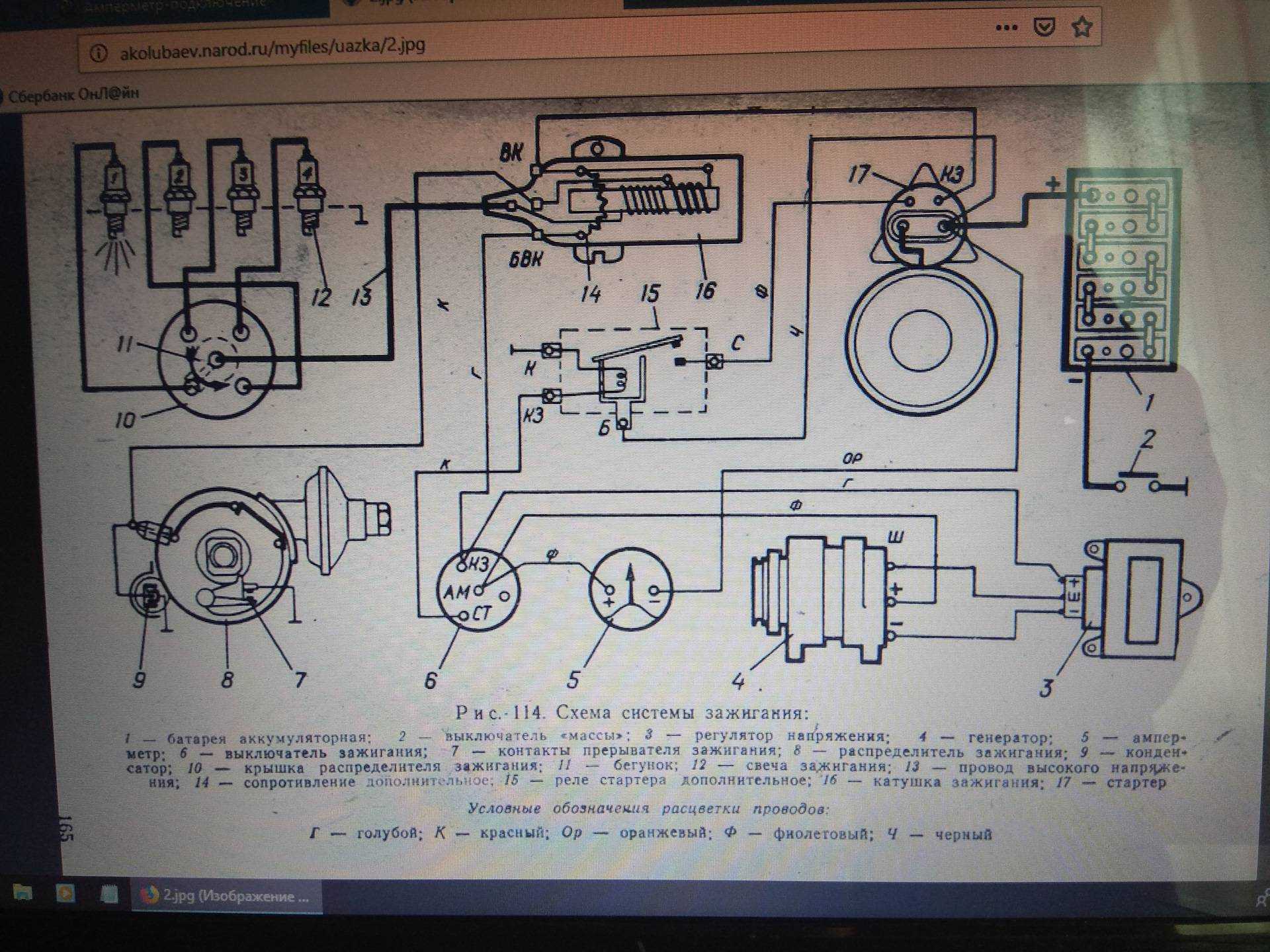

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Ремонт проводки и электрооборудования своими руками

Основные неисправности электрооборудования на УАЗ 469 и методы ремонта:

1. При отсутствии заряда аккумуляторной батареи следует проверить натяжение ремня привода генератора и состояние щеток. Проблема может возникать из-за износа контактных колец или задевания ротора за статор (износ подшипников). Точную причину поломки можно определить только после снятия генератора и дефектовки компонентов.
2. Перезаряд батареи указывает на поломку регулятора напряжения, который необходимо заменить.
3. Шум при работе генератора является признаком износа подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
4. Отсутствие искрообразования в бесконтактной системе зажигания указывает на пробои катушки или крышки, а также некорректную регулировку угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.
5. Перегоревшие изделия требуется заменять на детали с аналогичными параметрами. Периодически производить регулировку пучков света фар головного освещения (а также противотуманных, если они установлены).
6. Дребезжащий звук при работе клаксона возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения. Поврежденный звуковой сигнал заменяется новым.
7. При обнаружении замыкания в цепи необходимо выяснить причину возникновения неисправности. Для этого потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки их требуется заменить.
8. При проведении замены участка проводки требуется обеспечить надежное соединение старого и нового отрезка. Наиболее быстрой методикой является скручивание оголенных участков, но данный способ не обеспечивает надежного контакта и длительного срока эксплуатации. Более надежный стык можно создать путем монтажа специальной опрессовочной гильзы. После установки элемента требуется защитить оголенный участок изоляционной лентой. Третьим способом соединения является пайка проводки, обеспечивающей прочный стык, который по своим характеристикам несколько уступает опрессовке.

Зажигание УАЗ-469

Подробности Категория: Электрооборудование — схема УАЗ-469

Содержание материала

• Зажигание УАЗ-469
• Свечи зажигания УАЗ-469
• Регулировка зазора между контактами

Рис. 108. Схема системы зажигания УАЗ-469:

Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

а — зазор.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

• Назад
• Вперёд >>

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Чем отличается электросхема УАЗ 31514? Машина получила совершенно отличную от прежней систему зажигания, она стала бесконтактной. При этом надежность осталась на высочайшем уровне, как и у УАЗ 2206. Выбор именно этого достижения современного автомобилестроения связан не только с электропроводкой, но и с качеством общей сборки. Все модели, включая УАЗ 390945 и прочие, поражают своей безотказностью, долговечностью, прочностью, комфортом использования.
