Признаки сломанного привода приора

Замена внешнего ШРУСа и пыльника ШРУС в Ладе Приора

1. Замена внешнего ШРУСа в Ладе Приора

Начал замечать что при вхождении в левый поворот, возникает рокот, если газку поддать, то постукивать начинает. Приговор — ШРУС внешний правый к подмене. Поиск ШРУСа вызвал некие трудности. Предпочтение, естественно же, наилучшей германской фирме GKN. Но как я не пробовал, отыскать эту фирму под АБС не увенчалось фуррором. Может я плохо находил и эта компания делает ШРУСы на ВАЗ с АБС, кто в курсе напишите каталожный номер, буду признателен. Мой выбор пал ШРУС внешний 2108-2170 GKN SPIDAN каталожный номер — 20817 — 2500р к-т

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

Решаем делему АБС. Купил раздельно кольцо АБС, стоимость вопросца — 100р

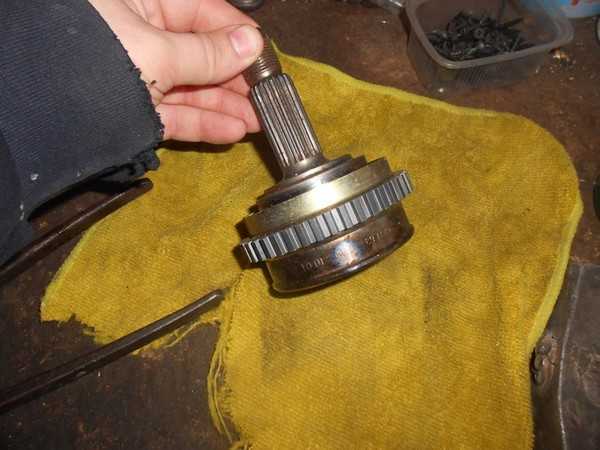

Легкими ударами насаживаем кольцо на ШРУС

Готово. Для подстраховки по бокам кольца намазал прохладной сваркой, хоть оно и одевалось с усилием, излишним не будет

Замена все по мануалу. В комплекте со ШРУСом идут германские хомуты, для их есть чрезвычайно удачный инструмент, 5 секунд и готово

По ШРУСу: чрезвычайно изумил малый ресурс ШРУСа. На 99 ШРУС в критичных режимых и пробуксовках в поворотах у меня 80 тыщ отходил и до меня еще непонятно сколько. Здесь авто у меня 30 тыщ и можно сказать щадящая эксплуатация, а ему кирдых, неясно как-то.

2. Замена пыльников внешнего ШРУСа Ладе Приора

Снимая фронтальное левое колесо, нашел порванную резинку внешнего ШРУСа. Был оч удивлен и огорчен. Хотя ШРУС и не волновал. Тада решил и правый проверить и не напрасно, трещинка с мм по тому же самому месту.

Вчера поменял на новейший, заводской. Фото работы нет, т.к. руки в масле были. Порядок работы:

· снимаем заглушку с гайки ступицы;

· раскерниваем гайку и незначительно раскручиваем. раскерниваете аккуратненько! мне пришлось править 1-ые 3 витка на ШРУСе

(там резьба М20, шаг не помню). Как как будто сырое железо на резьбе.

· ослабляем болты колесного диска;

· слил масло из коробки;

· включил 1ю скорость и отвернул гайку;

· открутил болты шаровой опоры;

· руль на право до конца (т.к. менял пыльник на левом колесе)

· дергаем стойку на себя, ток без вандализма)

· выводим внешний ШРУС из диска;

· выдернул привод из коробки; Вышло не с первого раза, но вышло.

· зажал привод в тиски и сбил внешний ШРУС

Дальше мойка, очистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод. Позже собрал в оборотном порядке

полазив по просторам инета нашел что этих резинок хватает года на 2. У меня 4 проходили.

Меняем ШРУС наружный на Лада Гранта ⋆ I Love My Lada

В зависимости от производителя и качества ШРУСа его ресурс колеблется от 30 до 60 тысяч км пробега. Замена наружной гранаты, как правило, производится чаще, особенно с правой стороны. Она больше подвержена нагрузкам от плохих дорог. Как заменить наружный ШРУС га Гранте и какой лучше купить, будем разбираться сейчас.

Когда менять ШРУС, признаки неисправности

Как и было сказано, наружная граната выходит из строя примерно через 40 тысяч пробега. Об этом свидетельствуют хруст, скрип и стуки в зоне приводных валов. Чтобы определить, с какой стороны ШРУС требует замены, нужно вывернуть руль до упора и тронуться с места. В 90% случаев изношенный привод проявит себя хрустом. Для контроля можно с вывернутым сначала в одну, а после в другую сторону, сдать назад. Если ШРУС изношен, хруст будет слышен сразу.

Новый и изношенный ШРУС

Это в том случае, когда нет никаких визуальных признаков износа:

Потеки смазки около наружного шарнира.
Трещины, разрывы на пыльнике.
Утерянные или смещенные хомуты.
Явный люфт при провороте вывешенного колеса.

Если есть визуальные признаки износа, ШРУС на Гранте меняем как можно скорее.

Выбираем наружный ШРУС на Лада Гранта

В продаже есть достаточно шарниров разных производителей, плохо, что продавцы относятся к ним как ко всем жигулевским запчастям — все одинаковое. На практике для первого поколения Гранты есть два вида наружных (и внутренних) ШРУСов — для машин с механикой и для Грант с АКПП. Словом, для таких машин подходит граната 2215012-00 (21 зуб).

ВАЗовский ШРУС

Для Лада Гранта с механической коробкой передач идет ШРУС с номером по каталогу 2215012-86. Чтобы не путаться с номерами, разберемся в отличиях ШРУСа для Гранты с АКПП и механикой:

Шлицевое соединение в наружном шарнире изменилось в размере, количество зубов — 21. Для механической КПП подходит ШРУС с 22 шлицами.
Геометрические размеры корпуса также изменены.

В частности:

Длина наружной шлицевой части для МКПП 76,5 мм, для АКПП — 77 мм.
Высота корпуса (без шлицевой части) 55 мм для автомата и 52,2 мм для механики.
Количество зубьев для кольца ABS не изменяется и остается равным 43.

Следовательно, перед покупкой наружного шруса в первую очередь смотрим на количество шлицов внутренней части корпуса шарнира. Среди производителей на рынке доминируют АвтоВАЗ, Белмаг и Triall. Цена наружного ШРУСа на Лада Гранта в пределах 20 долларов.

При этом важно, чтобы в комплекте были стопорное кольцо, смазка на основе дисульфида молибдена и неопреновый пыльник. Он не должен быть слишком жестким, но и слишком тонкий пыльник долго не прослужит

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
Откручиваем суппорт, не разбирая его.
Откручиваем болты шаровой опоры.
Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
Съемником или молотком просим ШРУС покинуть место дислокации.
Снимаем стопорное кольцо.
Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
Остатки смазки укладываем в новый пыльник, ставим его на место.
Накручиваем на новый ШРУС гайку и устанавливаем на место.
Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Подготовка к снятию наружного шруса

Для того что бы снять шрус необходимо провести небольшую подготовительную работу. Заключается эта работа в раскручивании гайки шруса со стороны колеса.

Как видно на фотографии гайку прикрывает колпак его необходимо снять но для этого требуется снять колесо.

Автомобиль необходимо под домкратить. И выставить дополнительные упоры чтобы автомобиль упирался именно на эти упоры а не на домкрат.

Вывешивание автомобиля это самая важная процедура во всем ремонте. Автомобиль необходимо выставить таким образом чтобы под ним можно было жить. Пить кофе смотреть телевизор. И не беспокоится о том что на тебя что то свалится с верху. Домкрат предназначен исключительно для поднятия и опускания автомобиля.. И если под поднятым автомобилем находится только домкрат работать нельзя.

Если нет заводских упоров устанавливаемых вместе с домкратом . Подойдут деревянные бруски или доски. Нельзя подкладывать кирпичи. Они раскалываются и машина падает. В общем если вы даже потратите целый день на то что бы безопасно подстраховать поднятый автомобиль Это ни чего страшного. И гораздо лучше чем остаться калекой. Извините за отступление. Но спешить нельзя.

Вывесив автомобиль необходимо снять колесо . чтобы демонтировать защитный колпак. Затем колесо необходимо установить обратно.И опустить машину до полного контакта с полом. Это необходимо сделать для того что бы открутить гайку шруса. Она затягивается с большим усилием. И застопорена. В пазе шруса.

Для откручивания потребуется мощный вороток.. На который можно одеть трубу в качестве удлинителя. Именно для и приходится ставить машину на пол, чтобы был упор. И коробка передач не прокручивалась от прилагаемого усилия. После того как гайка открутится автомобиль необходимо вернуть обратно в поддомкраченное состояние, надежно выставить страховочный упор. И снять колесо.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

Хруст и стуки при движении и разгоне по прямой;
Вибрация и толчки при переключении передач;
Значительный люфт при пробе рукой;
При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Монтаж новых шарниров

После разборки привода необходимо поставить новые детали и собрать трансмиссию в обратном порядке. Замена производится таким образом:

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Теперь привод в сборе можно ставить на место. Чтобы не перепутать местами шарниры, следует ориентироваться по метке, поставленной на оси при разборке. Узел монтируется на место из смотровой канавы, первой вставляется шлицевая часть внутренней гранаты. Чтобы усадить ее в шлицы до упора, придется опереть ось на нижний рычаг и нанести с другой стороны несколько ударов молотком через деревяшку. Дальнейшая сборка идет в обратной последовательности.

Замена ШРУСа ВАЗ 2110 — пошаговая инструкция

Видео

инструкция позамене шрусов или приводов в сборе наВАЗ передний привод. Описание на сайте: .

Замена шруса на 2110 подробно

Разборка шруса

28:26 Группа2110 для вопросов для обратной …

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС.
Для того чтобы достать упорную шайбу гайки ступиц, открутите болты.
После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
Максимально выверните руль в противоположную замене сторону.
Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружного ШРУСа из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается ШРУС в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
Прежде чем установить ШРУС ВАЗ 2110 позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Suzuki Jimny 1999, двигатель бензиновый 1.3 л., 105 л. с., полный привод, автоматическая коробка передач — своими руками

Suzuki Jimny, 2014

Комментарии 23

Читал, что шрус не рекомендуется разбирать, или если разобрали, то шарики при сборке важно поставить на свои места, тк они накатывают себе рабочие поверхности индивидуально. Насколько это верно утверждение?

Вот вы пишите: «если просто лопнул пыльник пару дней назад», то, мол, ничего страшного. Порезала пыльник надвое лопнувшим буксировочным тросом. Проехала 40 км. Сняла шрус, чтобы поменять пыльник, да призадумалась: убился шрус за это время или нет? Поменять, или нет оснований? Как вы думаете? Смазки много, но и грязь имеется. Погода сухая была.

Лучше промыть и заменить смазку. Поставить новый пыльник.Если люфтов нет — шрус будет жить.

Поправьте меня, если не прав, но шрус нужно сбивать нанося удары через проставку по внутренней части, то есть той, которая непосредственно насаживается на вал. А тут получается удар по корпусу — корпус по шарикам-шарики по внутренней «шестерне». Не думаю, что это слишком хорошо для дорожек и шариков.

Да. Вы правы. просто этот ШРУС недавно разбирался и с пары легких ударов слез с вала.

Хорошо, если так. А то я как вспомню ШРУСы на оке — снять, не испортив, нереально! Как будто с натягом сидят.

Интересное видео. Стопорные кольца рекомендуют ставить новые.

Отличный видос, а я парился как набить туда смазку в правый шрус пихал как мог, левый попробую с разбором. Заехал в автомастерскую за замену сальника и 2х шкворневых подшипников запросили 5 рублей, однако почесал репу и решил что самому будет дешевле, и познавательней

Воооо! Это по нашему. Хочешь сделать хорошо -сделай сам.

Подскажите, сепаратор (деталь на звезду похожа, для шариков ) в обойме должна двигаться, как по маслу легко? У меня легко, но в некоторых положениях надо придавить пальцами. Зацепы пальцами не ощущаются. А сама обойма в корпусе гранаты, вообще крутится хоть как сама. На валу граната крутится отлично без смазки. Предполагаю, что в местах, где надо давить на сепаратор, таких углов не будет на машине. Что скажите? Вроде попытался понятно написать)) Внутреннюю гранату с игольчатыми подшипниками надо смазывать шрусом, а эту внешнюю шариковую тоже шрусом можно? Или смазкой для подшипников?

Скиньте фото для понимания.

Что значит при фатальном износе? Разве замена смазки при наличии выработки чем-то поможет?Просто привод захрустел и не вижу смысла туда лезть без наличия новой гранаты, или я ошибаюсь?

Если привод захрустел — да. нужно менять.А если просто лопнул пыльник пару дней назад но привод жив. Однако грязь за это время попала в узел.Вот тогда, перед установкой нового пыльника нужно разобрать, все промыть и забить новую смазку.

Спасибо за познавательное видео. НО, крайне не рекомендую это делать, так как обратно ставить строго все по своим местам, каждый шарик в свою дырдочку и все три обоймы ровно в то положение в котором ранее все было, иначе ходимость узла снизится. Напомню, даже карданные шлицы вала ставим после разборки строго на свое место, иначе дисбаланс и износ, а там взаимных деталей в разы меньше :).Мое замечание не касается педантов и любознательных. Сам меняю смазку только вымыванием и последующей набивкой. Также как автор ранее тренировался и удовлетворял любопытство на шрусах девяток.

В конторе по ремонту приводов сказали, что лучше эту процедуру не больше двух раз делать с одним приводом, якобы что-то там изнашивается при демонтаже/монтаже — возможно стопорное кольцо на палке приводаПри замене полуосевых сальников и обслуживании кулака — просто вымывал керосином — спреем обильно, постоянно врашая привод — потом так же вращая запихивал новую смазку — не прав?

Я до прошлого года так же мучался. Вымывал смазку теряя по часу времени на один шрус. Такого качества очистки от старой смазки и абразива, который попадает в ШРУС через неисправные сальники без разборки узла не обеспечишь. Кроме этого набить его смазкой не разбирая опять же сложно(ну во всяко случае мне так показалось). А тут все чинно, благородно…Касаемо количества раз снять/поставить — думаю все зависит от состояния конкретного агрегата. Например свои я разбираю второй раз. Криминала не обнаружил с момента первой разборки…Но, как говорится — не настаиваю ни на чем… Ваше личное дело как обслуживать свой автомобиль

Неисправности ШРУСов

Главная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность – это пыль и грязь, которая попадает внутрь подшипника. Элемент оснащается пыльником. Но часто эти защиты разрушаются – обязательно следите за состоянием пыльника. Увидеть его можно, заглянув под автомобиль. При этом колеса выворачиваются до упора в одну из сторон. Если на резиновом чехле обнаружена смазка, разрывы или трещины, требуется замена пыльника внутреннего ШРУСа.

Если несколько раз покачать приводной вал рукой, то так можно выяснить, есть ли в механизме люфт. Еще одна причина, по которой может потребоваться замена ШРУСа на ВАЗ-2114. Это срок эксплуатации. Современные запчасти для «Лады» в основной массе изготавливаются в Китае и чаще всего не обладают высоким качеством. Отечественные запасные части отличаются более высоким уровнем, но иногда встречается брак. Несколько реже встречается разрушение стопорного кольца. Тогда из шарнира выходит осевой вал при крутых поворотах. Это ведет к повреждениям, а через некоторое время — к полному выходу детали из строя. Симптомы неисправностей внешнего шарнира – это характерные звуки, чаще стук и треск при выполнении поворотов. Это актуально для внешнего ШРУСа. Признаки неисправностей ШРУСа внутреннего – щелчки и вибрации. При наборе скорости, они переходят на кузов автомобиля. Быстрее всего выходит из строя наружный ШРУС. Он работает в более тяжелых условиях. ШРУС внутренний (ВАЗ-2115 в том числе) выходит из строя и требует замены значительно реже. Неисправность заключается в выработке сепаратора в местах контакта шариков. В обойме они установлены со значительными зазорами. Поэтому если износ сепаратора равномерный, то это не опасно.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров

Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески

Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир. Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота. На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок

Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Процесс замены пыльника ШРУСа

Для замены пыльника в домашних условиях понадобятся все необходимые инструменты, немного теоретических знаний и терпение, так заменить за полчаса никак не получится. Первое, что стоит сделать, это добраться до необходимого пыльника, нам понадобится приподнять переднюю часть автомобиля, или же загнать машину на смотровую яму.

Теперь автомобиль готов к замене пыльника ШРУСа. Откручиваем переднее колесо, с той стороны, на которой стоит заменить пыльник. Далее снимает ступицу, чтоб она не прокручивалась, помощнику следует нажать на педаль тормоза. Чтоб снять ступицу, раскручиваем стопорную гайку и несколько болтов за ней.

Оттягиваем поперечный рычаг передней подвески, направляя его вниз. Теперь отводим поворотный кулак в паре с амортизаторной стойкой для того, чтоб вытянуть шлицевой конец внутреннего ШРУСа из кпп, как результат наружная часть ШРУСа из ступицы так же станет доступна, чтоб снять его полностью.

Приступаем к замене пыльника, сняв ШРУС, зажимаем его в тисках и снимаем хомуты пыльника. Чтоб добраться к внутренней части шарнира, советуют отодвинуть старый пыльник, так же для этого молотком следует сбить обойму с вала привода.

Когда все мешающие части сняты, переходим к снятию пыльника с вала. В обязательном порядке нужно удалить с ШРУСа остатки старой смазки и грязь с помощью бензина, солярки, но никак не водой. Не будет лишним осмотреть все части ШРУСа и стопорные кольца на наличие дефектов, если такие дефекты были обнаружены, то без сомнений стоит заменить деталь целиком.

Монтаж новых шарниров

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Будет полезно: Генератор не дает зарядку на ваз-2110: причины и как исправить?

Монтаж новых шарниров

Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.
