Замена стартера Лада Гранта: пошаговый алгоритм, фото и видео

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Три разновидности стартеров

На все «Гранты» первых лет выпуска устанавливался стартер «21120-3708010-00». Он крепится тремя гайками. А затем, с переходом к поколению машин с тросовой КПП, стало использоваться крепление винтами. Можно быстро узнать, какой именно стартер установлен:

• Коробка 2190 – стартер 21120-3708010-00;
• Коробка 2181 – 21901-3708010-00;
• Автоматика Jatco – 21902-3708010-00.

Как видите, выбор стартера выполняется «по КПП» и не зависит от модели двигателя.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

1. Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди; Гайку скручивают полностью
2. На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;
3. Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки. Нижний элемент крепления здесь не показан

Автохимия

На каждом стартере VALEO гайка на клемме покрыта цинком. Сам контактный винт тоже оцинкован. Значит, здесь можно работать средством WD-40, а также его заменителями. С медью такой вариант не пройдёт!

Медную резьбу на стартере КЗАТЭ нужно очищать спецсредствами. Варианты:

• Molykote S-1002 (растворитель);
• Kontakt 60 или 100 (кислота), WL (смывка);
• CRAMOLIN ContaClean (только кислота).

Если деталь используется повторно, после кислоты её очищают смывкой. Тут всё очевидно.

Уважаемые покупатели, во избежание ошибок при отправке стартера, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, коробка передач (АКПП или МКПП).

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен иметь значительную мощность, чтобы преодолевать силу трения и возникающую в процессе работы компрессию в цилиндрах.

Стартер предназначен только для кратковременной работы (до 20 секунд). Крайне нежелательно заставлять его работать длительное время, потому что ток потребления у стартера весьма высокий, возможно оплавление проводов питания и разрядка аккумуляторной батареи.

Электростартер автомобиля ВАЗ 21902 — это простой коллекторный двигатель постоянного тока, который имеет питание от аккумуляторной батареи высокой емкости. Мощность такого двигателя достаточно высока при любых его оборотах. Это свойство коллекторных двигателей успешно использовано в электростартерах. При любой нагрузке на ротор мощность будет одинакова. Но если не крутит стартер ВАЗ, нужно провести несколько манипуляций по обнаружению неисправности.

Основные части электростартера ВАЗ 21902: ротор с обмоткой и ламелями; статор с обмоткой; втулки в задней крышке; планетарный механизм из 3 одинаковых шестерен, приводимых в движение ротором электродвигателя; втягивающее реле; бендикс — механизм, с помощью которого производится подключение оси вращения стартера к венцу маховика двигателя внутреннего сгорания; корпус.

Все элементы имеют высокую надежность, но при выходе из строя нуждаются в полной или частичной замене. Так, если не срабатывает стартер, возможно стирание щеток . На некоторых типах электростартеров их можно заменить, просто выкрутив старые и установив на их место новые. А некоторые узлы, поэтому приходится прибегать к пайке. Причем паять оловом крайне нежелательно вследствие высокого нагрева щеток при работе. Желательно производить сварку медных проводов путем воздействия высокого тока.

Конструктивно ротор электрического двигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни, имеющей форму круга с зубьями на внутренней стороне. А еще 3 небольших шестерни, вращающиеся внутри солнечной и внутренними зубьями соединенные с последней шестерней, которая связана жестко с валом электродвигателя.

Бендикс электростартера — это механизм, который состоит из 2 основных частей. Ими являются обгонная муфта и шестерня, установленная на ней. Причем обгонная муфта связана с валом стартера при помощи шлицев, завернутых по спирали. Именно по ним происходит передвижение устройства в момент запуска.

Если не работает стартер ВАЗ, то нередко причина кроется именно в бендиксе.

Кроме того, на нем установлена вилка — две пластины из металла, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещается шестерня по валу на спиралевидных шлицах, пока не произойдет сцепление с венцом маховика.

Технические характеристики Электростартера ВАЗ 21902:

— Мощность стартера: 1,2кВт;

— Количество отверстий: 3;

— По часовой стрелке;

— Положение / градусы: R 50°;

Стартер ВАЗ 21902 предназначен для гарантированного запуска двигателей с ЭСУД автомобилей и их модификаций. Стартер работает при температуре окружающего воздуха от минус (50+3) C° до плюс (45+3)C° и влажности 90%, для всех климатических зон.

Другие артикулы товара и его аналогов в каталогах: 21902370801000 .

ВАЗ 2190, Калина 2, Датсун.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить электростартер на автомобиле Лада Гранта .

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

• Стартер не крутит втягивающее, но щелкает
• Как проверить втягивающее реле стартера?
• Почему машина не заводится, но стартер крутит?

Другие признаки неисправности бендикса

Стартер очень сильно подвержен воздействию окружающих вредоносных факторов – влаге, пыли, грязи, масла. Следовательно, нарушается его изоляция, и он отказывается работать. Необходимо запомнить, что деталь работает в комплексе с другими элементами и подвергается «лавинным поломкам», когда неисправность в одном узле влечет за собой поломку в других.

Среди прочих причин, которые могут спровоцировать выход из строя стартера, выделяют:

• износ обмотки реле – стартер вообще не подает признаков жизни, якорь не проворачивается;
• износ обмотки статора или якоря – стартер чрезвычайно медленно крутит мотор, при этом коленчатый вал также медленно вращается;
• проблемы с коллектором – медленное прокручивание двигателя и коленчатого вала;
• износ щеток – ток не подается на реле, стартер не шумит.

Можно заметить, что одни и те же симптомы указывают на различные проблемы. Диагностику можно провести самостоятельно, но для того, чтоб не усугубить ситуацию, все же следует обратиться к профессионалам.

Обнаружив определенные неполадки в функционировании стартера, не откладывайте решение проблемы. Такая неисправность может повлечь за собой выход из строя более серьезных составляющих общего механизма. Лучше провести минимальный ремонт, чем капитальный.

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

https://www.youtube.com/watch?v=ytpressen-GB

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится проверять устройство мультиметром или с помощью подручных средств.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

Стартер ваз 21124: где находится, как снять, замена

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

• Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).
• При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.
• Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.

Замена и установка стартера Лада Гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

При условии соблюдения рекомендаций специалистов, следования инструкции по эксплуатации последующая замена стартера через 55 – 60 тыс. км. При условии обязательного проведения планового технического осмотра через каждые 15000 км.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

Для комплектаций с коробкой передач JH3:

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Инструкция по смене стартера на автомашине с коробкой 2190

Для начала производится отключение минусовой клеммы с АКБ с помощью ключа на 10. Затем отсоединяется расположенный у воздушного фильтра разъем датчика и короб фильтра снимается плоскогубцами с трех крепежных точек. После снятия короб рекомендуется отложить подальше, узел нужно надежно зафиксировать, используя для этой цели проволоку.

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки

Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Инструкция по смене стартера на автомашине с КПП 2181 либо АКПП

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.

Комплектующие от АвтоВАЗа и возможные зарубежные аналоги

Изначально на АвтоВАЗ поставляли стартеры КЗАТЭ, но с 2011 г. основным поставщиком данных деталей стала компания Valeo. По этой причине современный список комплектующих с аналогами следующий:

• Стартер 21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – им аналогичны стартеры Fenox ST32101C3;
• Стартер 21901-3708010-00 (VALEO) – его аналогом является VALEO TS12E901;
• Стартер 21902-3708010-00 (VALEO) – аналогичен VALEO TS12E902.

Не забывайте о том, что ни один из трех приведенных выше вариантов не является взаимозаменяемым с остальными: второй и третий различаются по количеству зубьев, а элементы от КЗАТЭ и VALEO не совмещаются из-за креплений.

Замена устройства

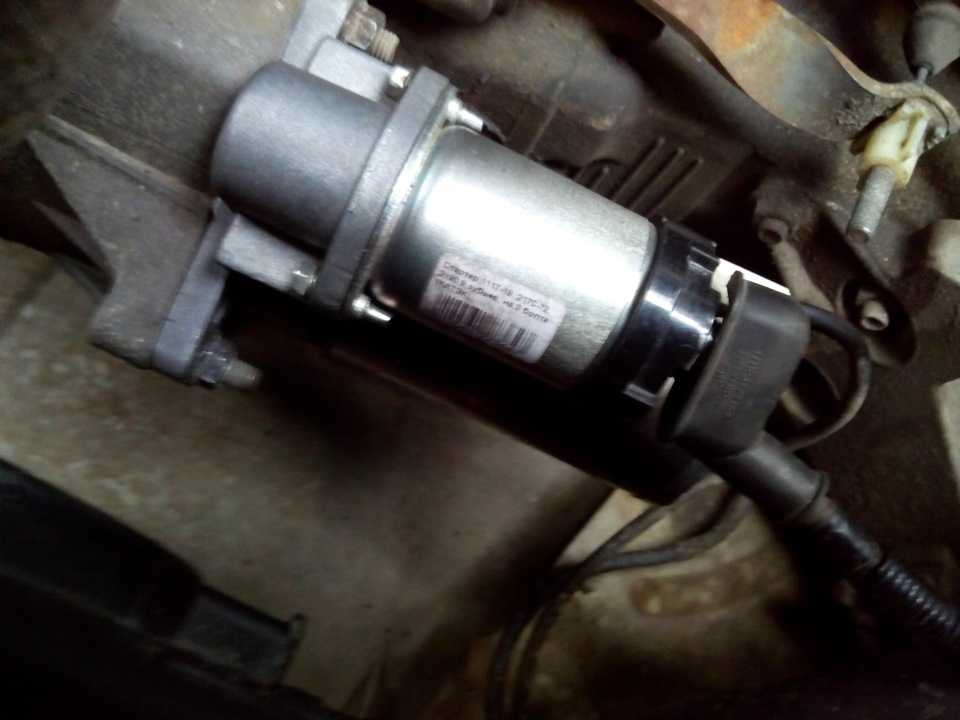

Стартер на Гранте держится на трёх фиксаторах — два ушка сверху и одно в нижней части. Это аналогично креплению 10-й вазовской модели авто. Соответственно и процедура демонтажа проводится идентично.

Вооружиться надо обязательно щипцами, ключами на 13 и 17, торцовой головкой на 8 и отвёртками с разной формой стержней:

• обесточить аккумулятор во избежание короткого замыкания;
• демонтировать защитный брызговик с левой части автомобиля;
• отсоединить провод от управляющей клеммы тягущего реле, выполненной в виде разъёма мама-папа;
• отвернуть гайку и провод от другой клеммы втягивающего реле, отвечающей за питание стартера — многожильная коса может быть скрыта защитным кожухом, надо его сдвинуть;
• освободить нижнее крепление стартера ключом на 17;
• вывернуть другие болты;
• вытащить стартер.

Чтобы убедиться в том, что стартер действительно не работает, необходимо осуществить измерение его рабочих напряжений при помощи тестера. Зачастую бывает так, что стартер работает только в одном положении (сердечник обратно не перемещается).

Осуществить ремонт стартера вряд ли получится самостоятельно. А профильные мастерские потребуют практически ту же стоимость нового стартера. Сегодня в РФ продаются болгарские стартеры для означенной модели.

Чтобы осуществить замену, вначале потребуется демонтировать нерабочий стартер, для этого выполняем следующие действия:

• удаляем воздушный фильтр;
• отключаем аккумулятор;
• отключаем провода от стартера;
• выкручиваем его (гайки).

Лада Гранта – ремонт и проверка стартера

Ввиду высокой загруженности в процессе эксплуатации стартер, устанавливаемый на автомобилях ВАЗ 2190 «Лада Гранта», нельзя назвать слишком надежным агрегатом. Однако даже пари возникновении сомнений в его исправности, прежде чем сразу пытаться разобрать и отремонтировать стартер рекомендуется выполнить несколько несложных проверок…

Предварительная проверка работоспособности стартера Лада Гранта

Прежде всего, необходимо проверить состояние механической части, для чего при помощи плоской отвертки оценивается легкость перемещения муфты, а также проворачивание шестерни приводы (шестерня должна вращаться без заеданий и исключительно в направлении вращения якоря).

Для проверки общей работоспособности стартера понадобится аккумулятор и набор силовых проводов, обычно используемых для прикуривания (с зажимами типа «крокодил») при этом «минусовую» клемму аккумулятора соединяем с корпусом стартера, а «плюс» подключаем к управляющему выводу тягового реле. При нормальном состоянии тягового реле должен раздаться характерный щелчок, а муфта выдвинуться в переднее положение. При невыполнении указанных условий ремонт, скорее всего, ограничиться заменой тягового реле.

Если претензий к работе тягового реле не имеется, отсоединяем провод от его управляющего вывода и подключаемся к нижнему контактному болту, при этом якорь должен начать вращаться (будьте осторожны, частота вращения более 5000 об/мин).

Разборка и ремонт стартера Лада Гранта

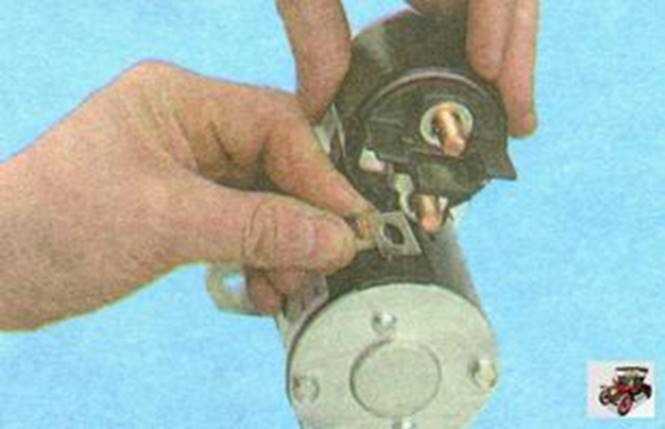

Выполняя разборку, в первую очередь отворачиваем гайку крепления шины и отсоединяем шину от контактного болта тягового реле. На следующем этапе демонтируем тяговое реле, для чего выворачиваем два крепежных винта. Далее, слегка приподняв его вверх (при этом петля якоря снимается с рычага) вынимаем из гнезда якорь тягового реле.

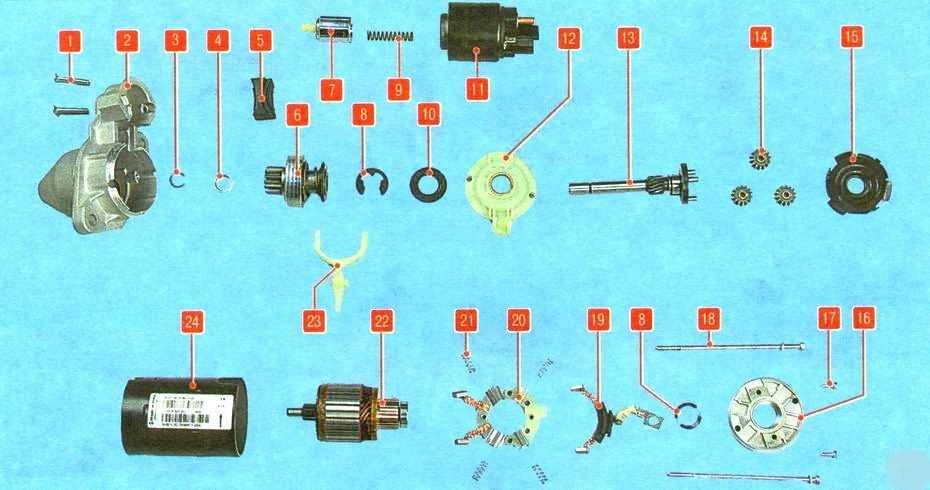

Разбирая непосредственно сам стартер предварительно выворачиваем два крепежных винта и снимаем заднюю крышку вместе с щеточным узлом. После этого вынимаем из корпуса якорь и, сняв крышку, открываем механизм привода с редуктором. Далее отсоединяем механизм планерного редуктора.

В ходе профилактического осмотра и ремонта проверяется состояние зубьев планетарных шестеренок, а также их игольчатых подшипников. При выявлении повреждений и явного срабатывания такие шестеренки меняются. Также у редуктора проверяется целостность пластмассовой опоры рычага. Она также не должна быть сильно изношена или деформирована.

Для проверки состояния щеточного узла выворачиваем в крышке корпуса два винта и отсоединяем от нее щеточный узел. Последовательно отжимая фиксаторы извлекаем каждую щетку вместе с прижимной пружиной. Высота щеток должна быть не менее 4 мм (замер производится от края рабочей поверхности до «косички проводов), а пружины не должны быть слишком обжатыми и деформированными (дефектные элементы подлежат замене).

Что касается якоря стартера, то на поверхности его коллектора (А) не должно быть следов подгорания, рисок и прочих механических повреждений. При выявлении таких дефектов допускается шлифовка коллектора стеклянной шкуркой с мелким зерном. При пошатывании сердечка его биение относительно цапф должно быть не более 0,08 мм. В противном случае якорь меняется. У обмотки (Б) якоря проверяется надежность пайки выводов, а также состояние обмотки по торцам якоря. В обязательном порядке проверяются обмотки и на отсутствие короткого замыкания при этом используют стандартный омметр или контрольная лампа с питающим напряжением 12 В. В последнем случае напряжение от аккумулятора следует подводить к сердечнику якоря и пластине коллектора (при отсутствии короткого замыкания лампа гореть не должна).

По окончании всех указанных проверок сборка стартера ВАЗ 2190 выполняется в обратной последовательности, при этом наносится свежая смазка на зубья шестерни привода, винтовые шлицы вала, планетарные шестерни и прочие подвижные части. В качестве смазки можно использовать ЦИАТИМ-201 ( 202, 203) либо Литол 24. По окончании ремонта и сборки рекомендуется проверить стартер на работоспособность по технологии, указанной выше.

Теги

Правила эксплуатации стартера

Согласно стандартам АвтоВАЗа для стартеров не регламентируется наработка на отказ, следовательно, этот показатель можно отнести к бесконечным. Но менять их все равно приходится, и связано это с нарушением автовладельцами эксплуатационных правил. Нередко автолюбители жалуются на качество стартеров, указывая, что те не в состоянии выходить больше 50 000 км на автомобилях отечественного производства. Но лишь немногие из них знают, как правильно и корректно использовать данное устройство. Уберечься от целого перечня неисправностей стартера поможет соблюдение нескольких несложных рекомендаций:

• При запуске мотора необходимо удерживать ПУ от 10 до 15 секунд, повторный пуск осуществляется не ранее, чем через полминуты. Частое и непрерывное функционирование ПУ ведет к систематическому перегреванию обгонной муфты, тем самым провоцируя ее преждевременный износ. Помните – при трех подряд неудачных попытках пуска мотора проблему неисправности следует искать в проводке, топливной аппаратуре либо в системе зажигания;
• После пуска двигателя сразу же выключите стартер, для чего вам нужно будет отпустить находящийся в замке ключ;
• Многие опытные автовладельцы не советуют использовать ПУ при временных передвижениях на авто (так довольно часто поступают начинающие водители при разрядке АКБ либо при повреждениях в цепи электропитания).

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

• Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
• Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

1. Ставим машину в периметр ремонтной зоны.
2. Сливаем антифриз (тосол).
3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
5. Изымаем термостат.
6. Проводим дефектовку.
7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

• водяной рубашки;
• насоса (помпы);
• печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Проблемы со стартером, способы их решения на Лада Гранта

Какой двигатель выбрать на гранту 8 клапанов Часто поломки связаны с электрической и механической составляющей

Поэтому, важно уметь отделять одно от другого. Без наличия опыта в обслуживании технического средства, лучше обратитесь в сервисный центр к мастерам

Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние

Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние.

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

• Медленное проворачивание ротора, не заводится стартер;
• Отсутствие реакции при подаче тока на ПУ;
• ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
• износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

• уровень заряда аккумуляторной батареи;
• плотность фиксации клемм на АКБ;
• электрическую проводку на участке от АКБ к стартеру;
• состояние сердцевины замка зажигания.

Механические

Данный тип поломок чаще всего вызван неисправностями кольца, вилки обгонной муфты, дефектами маховика, прижимной пружины. Отсутствие вращения коленчатого вала — первый признак механической поломки ПУ.

Если вращения маховика сопровождается характерным металлическим скрежетом, значит, стерлись зубья.

ПУ продолжает вращение после запуска двигателя:

• лопнула возвратная пружина;
• залипание контактов;
• неисправно реле;
• деформация приводного вала;
• повреждение опорного подшипника.
• Пусковое устройство запускается, но не с «первого раза»: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом:: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления: износ зубьев вала, бендикса.
