Устраняем неисправность стояночного тормоза

Большинство причин неисправностей ручника устраняются регулировкой длины привода и заменой барабанных тормозных колодок.

Если ручник блокирует колёса после второго щелчка, то удлиняем трос. Если после 5–6, то укорачиваем. Такую работу под силу выполнить самостоятельно. Регулировку легче сделать на эстакаде или смотровой яме. Необходимые инструменты: рожковый и накидной ключи на 13, вороток с удлинителем, головки на 10 и 13, средство для устранения ржавчины типа WD-40 .

Регулировка ручника на Лада Калина

Опустить рычаг ручника вниз.

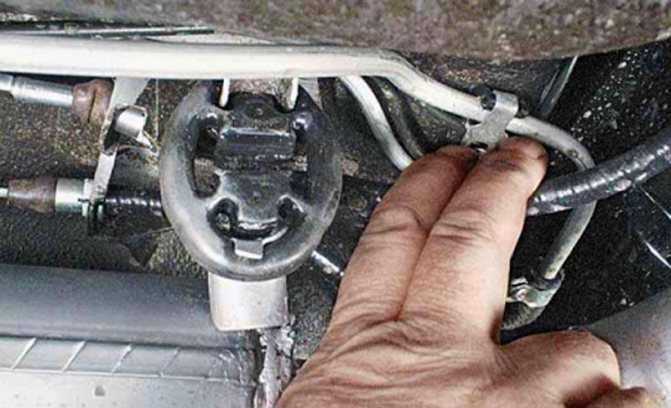

Снять глушитель с резиновых подушек.
Обработать резьбовые соединения WD-40.
Окрутить защитный экран на днище кузова с помощью головки на 10. Он крепится четырьмя болтами (см. фото). Защитный экран крепится 4 болтами. Откручивать головкой на 10
Оттянуть глушитель в сторону. Для удобства работы зафиксировать выхлопную трубу с помощью бруска из дерева. Снять экран и отложить в сторону. За ним находится тяга рычага, уравнитель, левый и правый тормозные тросы. Тяга, уравнитель и два тормозных троса
Ослабить контргайку на тяге накидным ключом или воротком с головкой на 13. Если закручивать гайку, то привод натягивается, иначе ослабевает. Ключом на 13 откручиваем контргайку на тяге стояночного тормоза
Проверить ход рычага ручника.
Вывесить задние колёса. Проверить работу ручника. Если при опущенном рычаге колодки не мешают вращению колёс, то закручиваем контргайку.
Проверить работу ручника при остановке автомобиля на уклоне 20–25%. Если ручник удерживает транспортное средство, то всё в порядке. Если не держит, необходима замена тросиков.

Регулировка ручного тормоза ВАЗ 2114

Поломка «ручника» — это не какое-то редкое событие. Подобная неисправность встречается повсеместно. В некоторых случаях после натяжки ручник всё равно остаётся в нерабочем состоянии. В чём же заключаются основные причины возникновения этой неисправности?

Строение стояночного тормоза достаточно сложное.

Чаще всего проблема заключается в:

Изношенных тормозах.
Разрыве троса или его полной деформации.
Износе барабанов.

Самый быстрый способ отремонтировать «ручник» — это обратиться в сервисный центр. Если же обращаться туда нет никакого желания, то можно попробовать альтернативный вариант. Он заключается в том, чтобы подтянуть ручной тормоз самостоятельно.

Замена троса ручника на ВАЗ-2113, 2114, 2115

Трос стояночного тормоза — это то устройство, благодаря которому осуществляется взаимодействие с тормозами задних колес. Всем известный ручник сейчас мало используется при остановке на перекрестке, но на механике, ВАЗ-2114 например, очень удобно воспользоваться им на крутом спуске.

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Неисправности троса

Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
Начинают рваться нити троса.
Порвался сам трос.
Даже после смазки трос с трудом перемещается в оболочке.
Трос закисает.

Нормальное функционирование стояночного тормоза часто помогает восстановить смазка троса. Если проводить эту процедуру регулярно один раз в год (обычно это делают перед морозами), то можно забыть о ситуациях, когда отказывает ручник.

Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно. Смазывать нужно ось, тягу уравнителя и наконечники.

Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу, о которой расскажем ниже

Зачем менять

Если вы заметите неполадки в работе ручника, но продолжите им пользоваться, вас может ожидать неприятный сюрприз, когда машина внезапно покатится на спуске.
Также возможен вариант, когда колодки не вернутся в исходное положение. Это уже грозит нагревом тормозных дисков и истиранием колодок. В результате колесо может заклинить. Эффект будет тот же, как от езды на ручнике.

Цена троса

Сам трос стоит от 200 до 1000 рублей. Цена зависит от производителя и места покупки. Замена в автосервисе обойдется в среднем от 400 до 1000 рублей в зависимости от региона.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

ключ на «10»;
два ключа на «13»;
большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

Ручник нужно опустить до упора вниз.
Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.

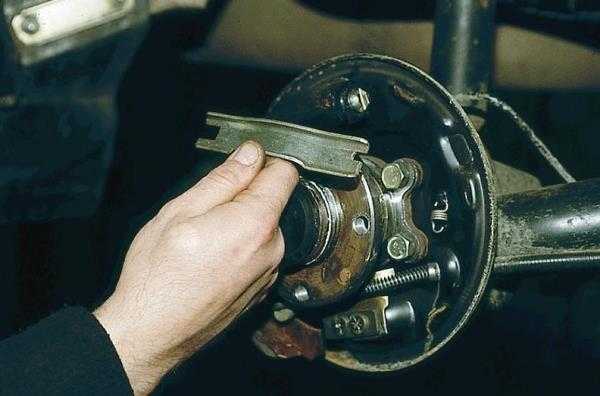

К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
Следует отвернуть болт крепления и отсоединить оболочку троса.
Из отверстий тормозных щитков с каждой стороны вытягивают трос.
Потом достают и оболочку троса из креплений на кузове.

Итог

Трос снят. Можно произвести замену или смазку троса стояночного тормоза. Установка нового производится в обратном порядке. После производят регулировку натяжения ручника.

mylada.net

Советы профи

Если вы не желаете тратить свои силы и время на освоение достаточно несложной схемы устройства ручного тормоза и подтягивать ручник своими силами, то можете обратиться в автосервис. Цена вопроса — минимум 400 рублей зависимо от региона страны, но мероприятие не одноразовое. Через определенное время вам потребуется снова регулировать трос ручника, для чего придется снова ехать в автосервис. Стоит отметить, что стоимость процедуры будет повышаться с каждым новым визитом.

После подтяжки не редко происходит, что появляется сильный треск. Возможно в ходе подтяжки неправильно уложился тросик либо два троса. Проконтролируйте, чтобы трос не цеплялся за крепления либо еще что-нибудь. Болты, на которых закреплен тросик, можно выкрутить и посмотреть, в каком они состоянии. При наличии следов от натирания, необходимо уложить трос правильно. Кроме того, трос может трещать от того, что он перетянут (даже когда щелчки стояночного тормоза укладываются в требуемый интервал).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, вам придется регулировать стояночный тормоз при замене тормозных колодок, ремонте ручника, ремонте тросика, а также замене заднего тормозного цилиндра.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.

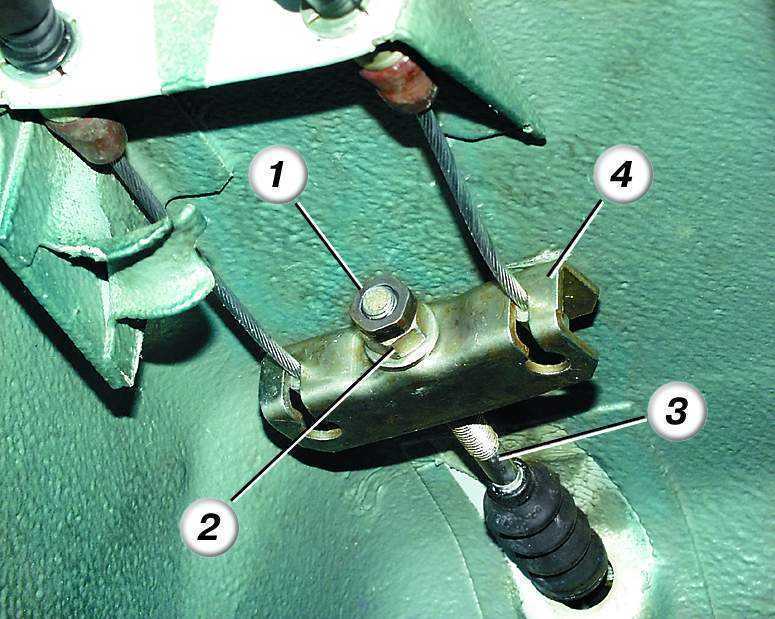

Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

Ручник не способен выдерживать нужную тягу;
Барабанные тормозные механизмы перегреваются;
При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Как проверить топливный насос: измерение давления и устранение неисправностей своими руками

Что нужно, чтобы отрегулировать ручник

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

Читать далее: Альфа Ромео МиТо обзорный тест драйв цена для России фото и видео модели

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
проверяется положение рычага тормоза – оно должно быть крайним нижним;
при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

Ваз 2110 подтянуть ручник

теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.

Ваз 2110 регулировка ручного тормоза

После того, как система отрегулирована, необходимо ещё раз проверить качество её работы. Для этого после всех выполненных водителем работ следует найти участок дороги с уклоном не менее 23%, после чего остановить на ней автомобиль и поставить его на ручник. Если тормоза надёжно удерживают авто на подъёме, значит, всё было сделано правильно.

Ваз 2110 ручник не держит

В некоторых случаях регулировки, действительно, бывает недостаточно. Это происходит в случаях обрыва троса ручника – явления довольно редкого, но всё же, случающегося, особенно, на старых автомобилях. Бывает, что трос обрывается и на более новых моделях, подвергаемых слишком интенсивной эксплуатации, на которую не рассчитана тормозная система средней машины.

Ваз 2110 ручной тормоз регулировка

Также следует заменять трос в таких ситуациях:

когда его наконечники ослаблены;
нити троса начали растягиваться (в скором времени это может привести к обрыву);
трос достаточно тяжело перемещается в своей оболочке даже после того, как его смазали.

Примечание. И всё-таки кое-какие условия при замене троса следует соблюсти. Для этой работы водителю понадобится помощник, который будет сильно натягивать трос для того чтобы правильно установить уравнитель.

Неисправности и их признаки

Определить, что требуется регулировка или замена троса, довольно просто. Признаки неисправного механизма проявляются следующим образом:

Ручной тормоз прожимается без усилий – ослаблен трос, необходимо натянуть его.
Механизм не реагирует на нажатие рычага – привод порвался или вылетел, также причина может быть в износе задних колодок.
Заедание ручника — повреждение привода, требуется замена.

Читать далее: Технические характеристики и устройство ВАЗ 2104 инжектор: габариты кузова, масса, заправочные емкости, расход топлива и другие данные

Достав основной элемент, можно визуально определить его состояние. Замена требуется в следующих случая:

До 2% повреждены или оборваны.
Движение троса происходит с трудом даже после нанесения смазки.
Наконечники привода имеют выработки.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать ремонт системы.

Лада 2114

› Бортжурнал › 067: Замена тросов ручника (стояночного тормоза) Часть 1

Для начала небольшое оступление))

Если бы я знал во сколько нервов и сил мне выльется эта замена тросиков, то я уж точно бы лучше доверил ее сервисменам)) Думаю в первую очередь это касается тех, кто уже 100 лет не лазил ни тросик не подтягивать, ни снимал задние барабаны и у кого всё это дело неслабо так закисло)) Ну или если у вас как и слесарные навыки равняются нулю))) Ладно, не мог не сказать)) А то бог знает сколько крови у меня эти тросы и задние барабаны попили))

Еще кое что. Разделил запись на две части, потому что в одну запись все влезает в очень сжатом виде, а мне хотелось бы подробнее расписать все этапы замены, может кому-нибудь пригодится)) Сам я делал по невнятной инструкции найденной в интернете, скажу сразу, что помогла она мне мало))

Итак, во первых всем всем рекомендую перед покупкой тросов убедится в том, что дело не обойдется обычной подтяжкой тяги ручника, и также обязательно перед покупкой тросов узнать какие именно стоят у вас на авто)) Также очень рекомендую иметь в наличии WD-40 ))

Я об этом не знал и купил тросы заранее. Трос стояночного тормоза ВАЗ 2109, цена 270 р. за пару.

И когда я полез под машину откручивать тягу ручника понял что у меня стоит тяга не для этих тросов, а от ВАЗ 2110))В итоге пришлось ехать обратно в город(благо не очень далеко), чтобы купить эту злосчатную тягу))

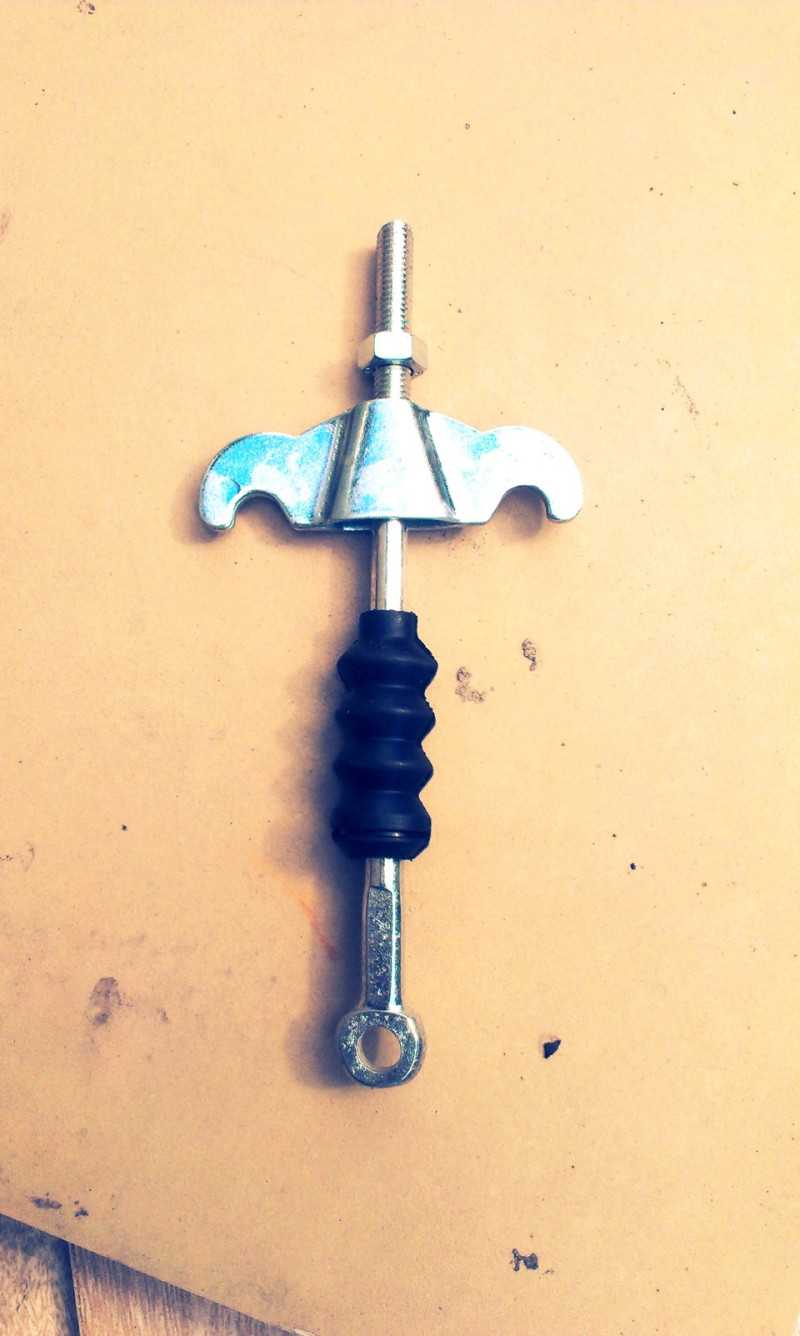

Вот она, тяга привода ручного тормоза ВАЗ-2108. Цена: 120р.

Покончив со всей этой суетой и беготнёй полез под машину откручивать старую тягу ручника)) Ручник должен быть полностью опущен перед этим.

Там одна гайка и одна контргайка, обе на 13, откручиваются оочень долго, примерно по 1/16 оборота) Еще и место не очень удобное, прямо над трубой глушителя) Хорошо бы если бы была трещотка с длинной головкой на 13)

Открутив гайки вынимаем тросики.

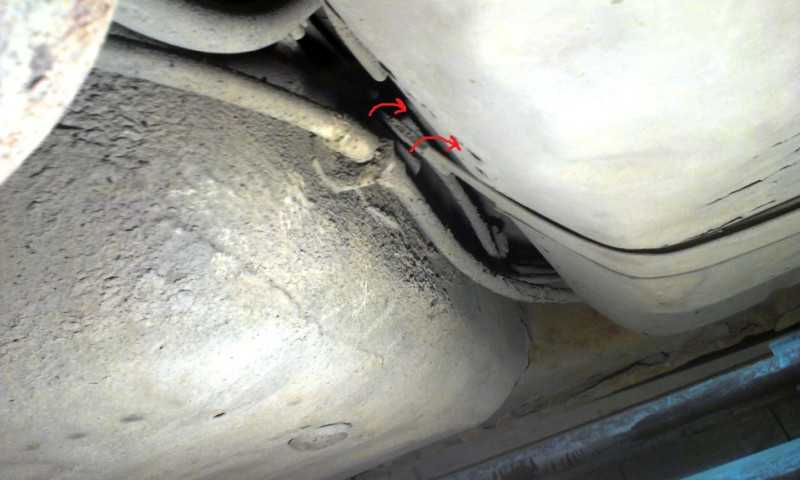

Затем вынимаем трос из каждого крепления по пути к задним барабанам)

Осторожно откручиваем гайку на 10 ( если честно запамятовал, может и на 8…=), предварительно обильно сбрызнув ее ВДэшкой

В моем конкретном случае это не помогло и одна из двух шпилек почти что сразу обломалась))

Впрочем, на другом колесе все открутилось нормально.

Снимаем проушину, которую прижимала гайка, вытаскиваем трос.

Затем, домкратим машину, снимаем заднее колесо.

Теперь мне предстояло снять барабан)) А я, признаюсь, в жизни ничем подобным не занимался и вообще даже фиг его знает как он там снимается вообще))

Короче походил вокруг да около, поразмышлял и позвонил более опытному товарищу который мне как смог разъяснил что потребуется сделать))

Для начала опять же обильно сбрызгиваем ВДэшкой направляющие для диска, и на само центральное отверстие.

Затем надо каким то образом застопорить барабан. Это может сделать ваш помошник, нажав на педаль тормоза)) В моем случае я забивал плоскую отвертку в щель сзади барабана между ним и ступицей, зажимал и лишь затем откручивал ключом на 12 направляющие.

Затем эти же направляющие я медленно и постепенно вкручивал в другие два отверстия расположенные рядом, это должно помочь «отжать» барабан от ступицы, ниже привожу фото для наглядности.

Одновременно с постепенным заворачиванием направляюших я с задней стороны пробовал отжимать отверткой а также постукивал сзади барабана молоточком))

Видимо «постукивал» достаточно сильно, потому что вскоре кусочек барабана оказался в моей руке))

Так или иначе, но через примерно 20 минут чертов барабан мне поддался))

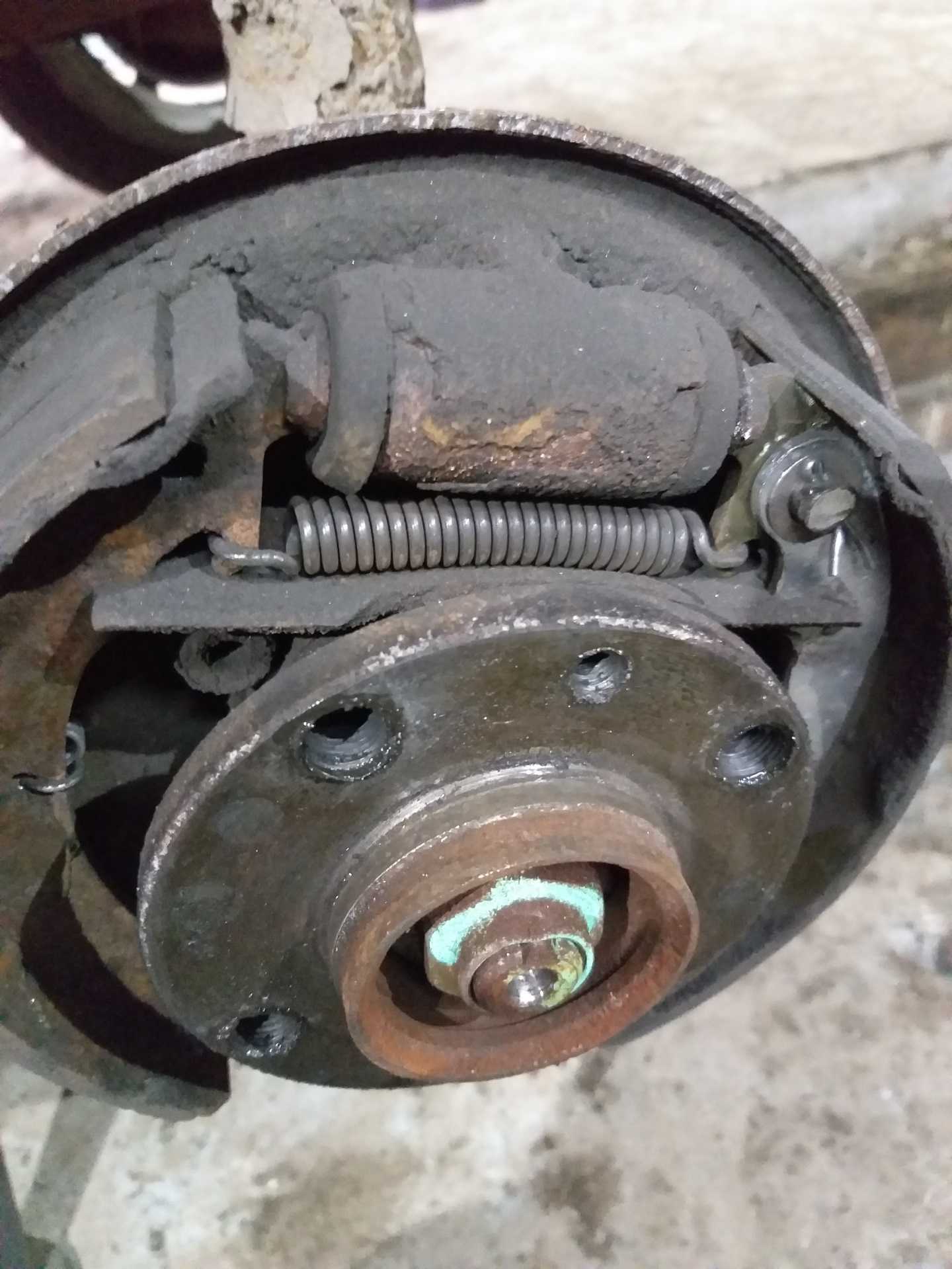

Сняв его наблюдаем ступицу и планки и колодки)) Трос стояночного тормоза я обвел красным.

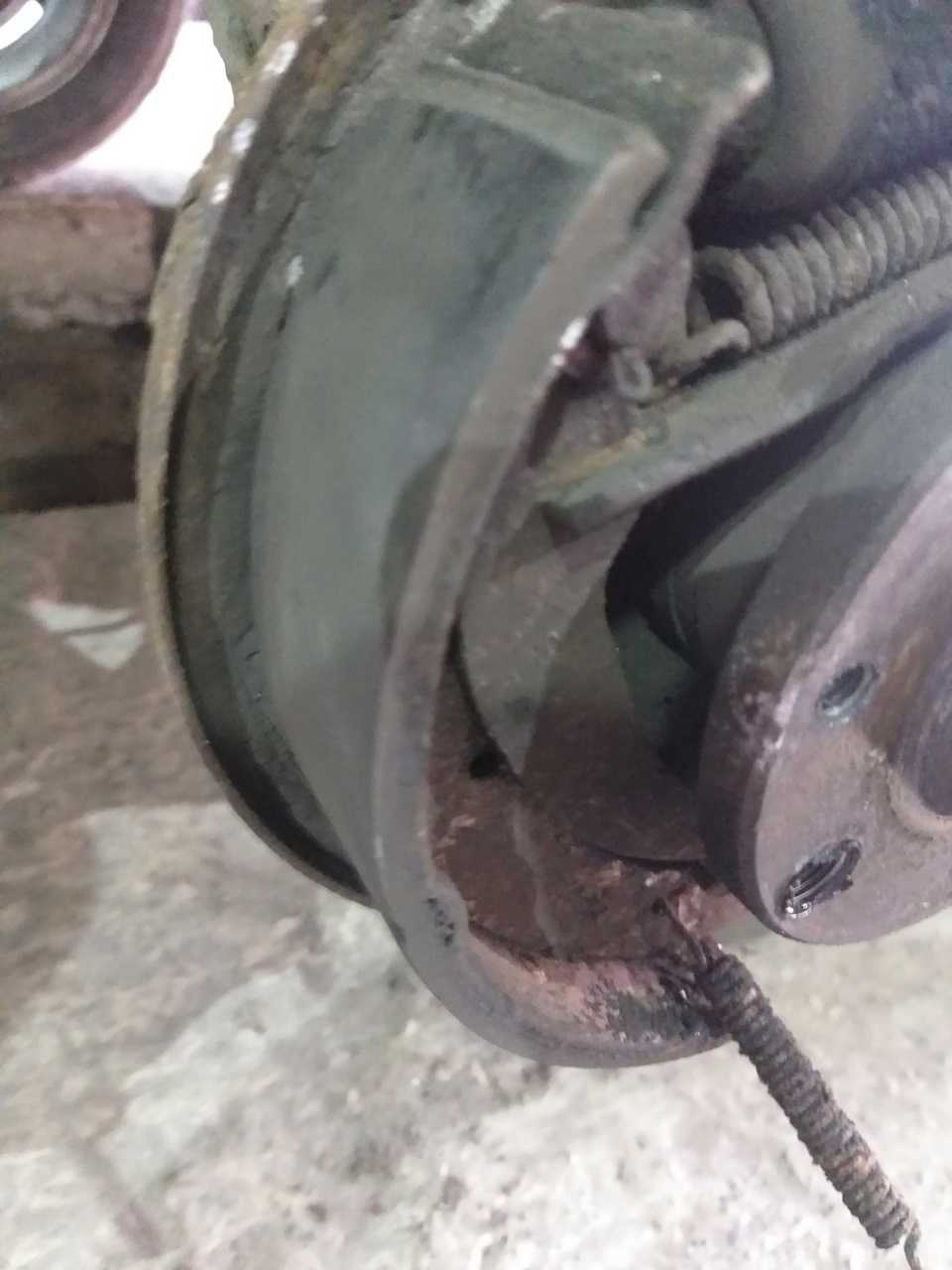

Он крепится за крючок так называемого рычага привода стояночного тормоза и в моем случае чтобы снять его пришлось с силой прижать этот рычаг отверткой, в то время как я плоскогубцами сдернул трос.

Вытаскиваем трос через отверстие в задней части барабана.

Саму ступицу и внутренности почистил жесткой железной щеткой.

Берем новый трос и продеваем его в отверстие в задней части барабана.

Как снять трос ручника на четырандцатой?

Перед тем как поменять трос ручника на ВАЗ 2114, его надо снять. Благо, его хорошо видно и не с чем не спутаешь. Трудиться нужно в яме или на эстакаде под днищем авто. Хорошо, если машина будет чистая, ибо все гайки и крепления надо найти и открутить (можно еще сбрызнуть WD-шкой для мягкого хода крепления), с грязными надо возиться дольше. Перед заменой поставьте ручник до упора вниз.

Начинаем с контргайки и регулировочной гайки, ослабили и вынули их с тяги ручного тормоза (сейчас можно вынуть шайбочки и уровнитель тросиков, а можно это сделать после домкрата авто, перед снятием колес).
Домкратим зад авто, выкручиваем болты колес и снимаем колеса.
Чтобы снять тормозные барабаны, постучите по стопорным шпилькам, чтобы сбить их с колодок.
Снимаем тормозную колодку.
Отсоединяем от уравнителя наконечник одного и второго тросиков (фиксаторы можно вынуть простыми плоскогубцами).
С крючка сдвинутого распорного рычага каждого колеса снимаем петлю тросика.
Оболочку троса снимаем со всей подвески задней части, предварительно отвинтив болт крепления.
Вытягиваем трос из дырок в тормозных щитках.

Замена троса ручника ВАЗ 2114, дело аналогичное снятию, только в обратном порядке. Начинаем с того, что продеваем новые тросики в шайбы, цепляем петли (многие на конце петли делают специальные зажимчики – бобышки – чтоб тросик еще крепче сидел на месте), и собираем всю ступицу колеса. Уложили каждый тросик по подвеске, закрепили. В конце нужно будет подтянуть ручник в самом салоне.

Кстати, стояночный тормоз – это причина неприятного скрипа задней части салона. Замена тросика ручника ВАЗ 2114 – это хороший повод за одно от него избавиться: под крепления тросика на рамах кузова следует придумать уплотнитель из резины.

После того, как заменили старый трос на новый, проверяем, как работает. Просто поставите свою четырнадцатую на пригорке на ручник, если съезжает, надо отрегулировать:

Контргайку устройства натяга в ручнике ослабляем, а регулировочную закручиваем, после, тянем рычагом трос.
Рычаг должен ходить 2-4 такта (это рабочий ход ручника), если получилось, затягиваем контргайку.
Опять едем на пригорок, ставим на ручник, проверяем, как держит.

Перед морозами стоит всегда снимать и смазывать трос ручника, вы увеличите его срок службы, уберегая от неблагоприятного воздействия низких температур. Тем самым, обеспечите стабильную работу всей тормозной системы тачки. Смазывать стоит саму ось, наконечники и тягу уравнителя.

Еще один момент: трос ручника не всегда требуется менять, исключая, конечно, явный разрыв или износ механизма. Чаще всего его следует просто подтянуть. И ваш ручной тормоз будет снова в норме. Подтяжка так же значит, что трос постепенно приходит в негодность, и его все таки скоро придется заменить на новый. Так же, могут барахлить тормозные колодки. Очень часто, особенно после подтяжки, водители грешат на трос ручника, покупают новый, меняют, а эффекта ноль. Посмотрите колодки, они тоже имеют свойство заканчиваться.

Как правильно парковать автомобиль с автоматом

Правильная последовательность постановки на парковку автомобиля с коробкой автомат должна соблюдаться в любом случае: стоит ли на уклоне транспортное средство или автомобиль припаркован на ровной местности.

Внимание! Если неправильно эксплуатировать ручной тормоз автомата, то это может привести к его быстрому износу. В этом случае автовладельцу порой приходится делать капитальный ремонт автоматической коробки

Например, если автовладелец слышит скрежет при снятии с ручника автомобиля и движении вперед, то это значит, что транспортное средство не было тщательно блокировано с помощью ручника. Поэтому была создана дополнительная нагрузка на тормозной механизм.

На ровной поверхности

При остановке автомобиля с АКПП на ровной поверхности, постановка на парковку будет следующая:

Нажать на педаль тормоза.
Затянуть ручной тормоз. Если им является кнопка, то необходимо будет единожды нажать на нее.
Перевести кулису автомата в положение «Парковка».
Отжать педаль тормоза и выключить двигатель.

Читать

Как управлять автоматической коробкой передач

При парковке на ровной поверхности не обязательно ставить машину на ручник. Так как назад не будет тянуть вес автомобиля.

Но при постановке на парковку на уклоне следует придерживаться включения ручной блокировки колес.

На уклоне

Нажать на педаль тормоза.
Поднять ручник.
Теперь надо перевести ручку селектора АКПП в положение «Паркинг».
Отжать педаль тормоза.
Выключить двигатель.

Если уклон сильный и нет ровной площадки, чтобы поставить автомашину, то рекомендуется подложить по колеса камни или кирпичи для устойчивости.

Внимание! На уклоне обязательно нужно пользоваться ручной тормозной системой помимо паркинга на автомате

Как легко подтянуть РУЧНИК ваз 2115 2114 2113

Показываю как я подтягивал ручник с помощью удлинителей и трещётки.

Если вы поняли предыдущую схему с первого раза или посмотрели видео и во всем разобрались – приступаем к процессу подтяжки.

Загоняем четырнадцатую на яму или эстакаду. Если нет гаража, нет поблизости эстакады и нет денег на сервис (или чтобы до него доехать) – просто поддомкратьте заднюю часть машины. Ремонт и обслуживание ваз 2113, 2114, как натянуть ручник. Ставим авто на ручник и считаем. Если и домкрата нет – загоняйте на бордюр и в путь – под нее родимую.
Загнали, теперь поставьте на первую передачу коробку, и поставьте на ручник.
В идеале щелчков хода ручника должно быть от двух до пяти; в зависимости от того, больше у вас их получилось или меньше, принимаем меры по тросу.
Меньше 2 – удлиняем, больше 5 – укорачиваем.
Чтобы удлинить трос (расслабить его) нужно отвернуть контргайку, аналогично, контргайку нужно затянуть для уменьшения троса.
Перед тем, как искать нужную гайку на днище авто, опустите ручник до упора.
Вам понадобится два ключа на 13, взяли их и полезли под тачку.
Вам нужно найти уравнитель тросиков (вспоминаем схему, там он 11),детель,от которой главный трос расходится на два.
Если мешают резиновые держалки глушака – снимите их.
Нашли гайку и контргайку. Видео и руководство по натягиванию ручного тормоза на ваз 2108, 2109, 21099, 2113, 2114, как натянуть. У вас два ключа: первым зажимаем гайку, вторым откручиваем контргайку (смотрите, чтобы гайка не двигалась с места!).
Вспоминаем, что надо сделать – уменьшить или увеличить ход рычага. Так же, помним, что приемлемое количество щелчков находится в интервале от 2 до 5.
Закручиваем контргайку согласно надобности.

ПОДРОБНОСТИ: Рулевая рейка ВАЗ 2115: как подтянуть и заменить

Как снять трос ручника на четырандцатой?

Начинаем с контргайки и регулировочной гайки, ослабили и вынули их с тяги ручного тормоза (сейчас можно вынуть шайбочки и уровнитель тросиков, а можно это сделать после домкрата авто, перед снятием колес).
Домкратим зад авто, выкручиваем болты колес и снимаем колеса.
Чтобы снять тормозные барабаны, постучите по стопорным шпилькам, чтобы сбить их с колодок.
Снимаем тормозную колодку.
Отсоединяем от уравнителя наконечник одного и второго тросиков (фиксаторы можно вынуть простыми плоскогубцами).
С крючка сдвинутого распорного рычага каждого колеса снимаем петлю тросика.
Оболочку троса снимаем со всей подвески задней части, предварительно отвинтив болт крепления.
Вытягиваем трос из дырок в тормозных щитках.

Регулировка натяжки ручника

Ручной тормоз на ВАЗ 2114: натяжка и замена своими руками

Натяжка ручного тормоза на ВАЗ 2114

Автомобиль ВАЗ 2114 обладает неплохими характеристиками, надежностью и ремонтопригодностью. Но это не позволяет застраховаться полностью от возможных поломок.

Учитывая состояние отечественных дорог, не удивительно, что чаще всего автовладельцы обращаются на СТО с проблемами в тормозной системе или подвеске.

Яркий пример поломки — это проблемы с ручным тормозом. Точнее с тросиками, которые отвечают за блокировку задних колес и не позволяют машине двигаться до тех пор, пока ручник не будет возвращен в исходное положение.

Не важно, пользуетесь ли вы ручным тормозом или нет, рано или поздно вам потребуется задействовать данную систему. А если ручник приходится выживать регулярно, тогда и вовсе не возникает споров относительно необходимости срочно решить проблему

Конструкция

Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90% случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Для определения причин отказа в работе ручника, необходимо разобраться в схеме устройства и его компонентах.

Устройство включает в себя целый ряд конструктивных элементов. А именно:

Рычаг;
Тяга;
Пружины;
Кнопка рычага;
Ось главного троса;
Болты;
Шайбы;
Привод;
Уравнитель;
Чехол;
Контргайки;
Шплинты;
Правый и левый рычаг;
Разжимная левая и правая планка;
Стопорная шайба и пр.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Процедура натяжения выглядит следующим образом.

Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
Закрутите или открутите контргайку, получив необходимую степень натяжения.
