Как снять генератор ваз 2106 видео

Меняем ремень на ВАЗ 2101-ВАЗ 2107

Снятие

Необходимо иметь доступ к верхней и нижней частям автомобиля. Если внизу у вас установлена защита картера, то соответственно её придётся снять, подробности читайте в статье: «Замена защиты картера на ВАЗ».

Примечание! Снятие аккумуляторной батареи облегчит доступ к ремню. Процесс описан в статье: «Замена АКБ на автомобилях».

Оцените внешний вид ремня. В случае неплохого состояния проверьте натяжение, подтяните его при необходимости. Проверить легко: прожмите ремень пальцами руки с усилием в 10 кг в любом месте. Либо в месте «А» расстояние, на которое должен прогнуться ремень составит 10-15 мм, или в месте «В» 12-17 мм (смотрите картинку).

Примечание! Удобнее прожимать и проверять прогиб в точке «А». Любое отклонение от нормы требует подтяжки ремня. Помните, не снимайте со шкивов ремень, если вы не собираетесь производить замену!

Переместитесь в нижнюю автомобильную часть и на один оборот отверните нижнюю гайку генератора (см. маленькое фото), вылезайте из-под автомобиля и переходите к подкапотному пространству. На один или два оборота ослабьте гайку верхнего крепления генератора (красной стрелкой на фото), вам поможет удлинитель с карданным шарниром и накидная головка (инструменты указаны синей стрелкой). Ослабляйте через планку установки аккумуляторной батареи.

Примечание! Верхняя гайка, крепящая генератор к планке у всех по-разному закручена, поэтому как почувствуете, что гайка идёт легко (смотрите полностью её не выверните), то сразу прекращайте откручивать!

Переходим непосредственно к смене ремня. Руками переместите генератор к двигателю и снимите ремень. Если нужно просто отрегулировать, тогда вставьте между двигателем и между самим генератором монтажную лопатку (смотрите фото ниже), и, используя лопатку как рычаг, сместите генератор от двигателя. Удерживая лопаткой в таком положении, затяните верхнюю гайку крепления генератора к планке и нижнюю тоже. Отпустите лопатку и выньте её, проверьте натяжение ремня и по необходимости проделайте операцию повторно (в том случае, если натяжение не укладывается в норму).

Примечание! Отвернув обе гайки, снимайте сперва ремень с верхнего шкива, а только потом со стальных. Самый верхний — шкив помпы охлаждения. На инжекторных автомобилях в добавок снимайте датчик положения коленчатого вала, иначе он не позволит снять ремень, а датчик вала вы сломаете. Подробности читайте в статье: «Замена датчика положения коленвала».

Установка

В начале устанавливаться ремень на шкив коленвала. На изображении выше смотрите шкив указан цифрой 3, шкив генератора цифрой 2 и шкив помпы цифра 1. До конца сдвиньте генератор к двигателю, если он сдвинут, но ремень всё равно не устанавливается, тогда аккуратно прокрутите рукой шкив насоса (верхний), или в крайнем случае попросите помощника, чтобы он воспользовавшись кривым стартером немного прокрутил шкив, а вы в это время наденьте ремень на верхний шкив помпы.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео о замене:

Примечание! Прикрепляем видеоролик о регулировке натяжения ремня, приятного просмотра

Детальная инструкция как снять генератор ВАЗ 2107 своими руками

1. Первым делом необходимо все обесточить, для этого снимите минусовую клемму с . 2. Далее снимите с правой стороны брызговик и защиту двигателя. 3. Отсоедините провода от генератора, запомнив при этом, как они были подключены. 4. С этого момента начинаются сложности. Необходимо открутить гайку болта крепления генератора к корпусу двигателю. 5. Достаньте его, если возникнут трудности обязательно воспользуйтесь WD-40. Ударьте не сильно по болту, с целью его выбивания с обратной стороны. 6. Если старания ни к чему не привели – придется снять генератор ВАЗ 2107 вместе с кронштейном на котором он закреплен. 7. Чтобы снять кронштейн открутите два болта, иногда встречаются трехболтовые крепления. В некоторых случаях приходится демонтировать радиатор, однако не спешите снимать все водные патрубки, в этом нет никакой необходимости, сместите радиатор немного в сторону, этого будет достаточно, ваша задача обеспечить доступ к кронштейну. 8. Теперь, когда генератор ВАЗ 2107 снят, уберите ремень и достаньте генератор наружу.

Иногда вопрос демонтажа генератора, удается решить по другому, например, в случаях когда автомобиль новый или сам генератор установлен относительно недавно. В таких случаях «умельцам» удается «добыть» его через правую колесную арку. Процедура технически ничем не отличается, единственно отличие в том, что вам не придется снимать радиатор, перед тем как снять генератор ВАЗ 2107 снимите с него . Чтобы добраться к генератору выверните руль до упора и снимите брызговик.

Установка нового устройства осуществляется в обратной последовательности, натяжка ремня очень важна, она должна быть такой, чтобы ремень можно было провернуть на 90° вдоль продольной оси.

К вашему вниманию видео ремонт генератора ВАЗ 2107

При многих неисправностях генератора, которые могут случиться на ВАЗ 2107, приходится снимать его полностью, чтобы заменить некоторые детали. В этой статье будет подробно описан процесс замены (снятия) генератора на автомобиле ВАЗ 2107 и остальных моделей «классики».

Прежде чем описывать весь порядок работы, приведу необходимый список инструментов, который понадобится:

Торцевые головки на 17 и 19 мм
Удлинитель и карданный шарнир
Накидной клюя на 19
Молоток крайне желательно

Как снять генератор на ВАЗ 2107

Сначала необходимо открыть капот и снять клемму с аккумулятор, можно минусовую. Затем гайку крепления плюсовых проводов на генераторе, как это показано ниже:

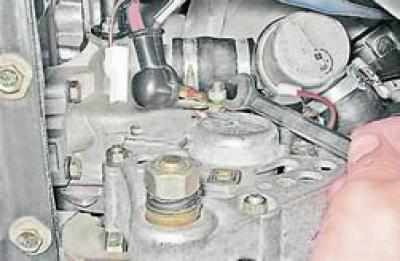

И отсоединяем провод от щеток и от диодного моста (два штекера):

Затем выполните снятие ремня привода генератора на ВАЗ 2107, только после этого можно выполнять работу дальше.

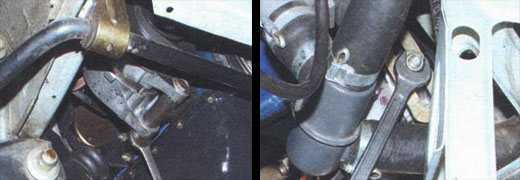

Чтобы открутить гайку натяжителя быстро и без лишних проблем, необходимо использовать трещотку с карданным шарниров и головкой. Если подобного инструмента под рукой нет, то можно постараться выполнить это при помощи рожкового ключа.

Затем лезем под машину и ключом на 19 отворачиваем большой болт крепления снизу. Вот так все это выглядит:

Обычно рукой довольно сложно вытащить нижний болт, так что можно выбить его при помощи ручки молотка.

А рукой можно вытащить его окончательно, как показано ниже:

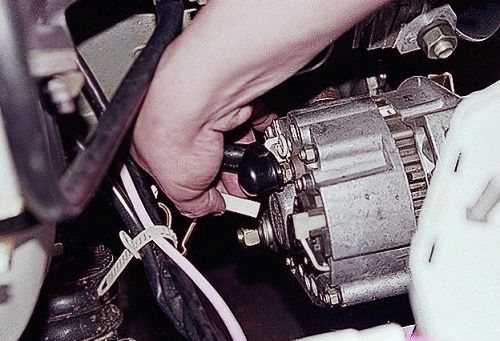

Если защита двигателя предварительно снята, то без особых проблем вынимаем генератор ВАЗ 2107 снизу:

В результате получается следующая картина, устройство снято с автомобиля и можно приступать к установке:

Цена нового генератора составляет от 2000 до 4000 рублей. Зависит это от модификации (с интегралом или без), а также от производителя. Как правило, КЗАТЕ являются самыми дорогирми и наиболее качественными, так же как и фирма ПРАМО.

zarulemvaz.ru

Замена регулятора напряжения

Чаще всего, причиной неисправности генератора является реле, регулирующее напряжение. Здесь оно производится в сборе с щеточным узлом. Снятие и проверка производится в следующем порядке:

С вывода реле снимается наконечник провода;
Откручивается пара винтов крепления, для этого вам потребуется крестовая отвертка;
Реле извлекается вместе с щеткодержателем. При этом, осматривают состояние щеток. Если они короче 10 мм, или одна заметно меньше, то следует заменить реле. Отдельно щетки не меняются;
Для проверки на вывод «В» подается питание от плюса аккумулятора, на массу подают минус. После чего, проверяем напряжение на щетках, оно должно не дергаясь держаться в пределах 13-13,5 В.

Также ознакомьтесь

Как снять генератор ВАЗ 2107 своими руками

Возможен другой способ снятия генератора ВАЗ 2107. Это происходит, если автомобиль новый или генератор установлен не так давно. В таких случаях опытным владельцам удастся достать его через правую колесную арку. Отличие этой процедуры от ранее описанной в том, что в этом случае не нужно извлекать радиатор, достаточно снять с него . В этом случае чтоб достать генератор, нужно вывернуть руль до упора, снять брызговик.

В процессе установки генератора ВАЗ 2107выполнить все действия в обратном порядке.При этом важно, чтоб натяжка ремня позволяла проворачивать его на 90 ° вдоль продольной оси

Возможные неисправности: признаки и причины

Почем генератор не дает зарядку и не заряжает аккумулятор, какое напряжение должен выдавать узел, как возбудить и как прозвонить устройство, как осуществляется разбор, сборка и доработка агрегата?

Для начала рассмотрим основные причины неисправности, по которым устройство в ВАЗ 2107 карбюратор или инжектор не работает:

Износ щеток регулятора напряжения (таблетки), эта проблема является одной из самых распространенных и часто встречаемых в отечественных семерках. Эти устройства относятся к категории расходных материалов, поэтому рано или поздно они в любом случае будут изнашиваться. Поскольку регулятор напряжения отвечает за выравнивание этого параметра, при его поломке в электрической сети может случиться перезаряд. При большей зарядке все устройства будут работать нестабильно, но определить это удается не всегда. К примеру, если вы включите оптику, то увидите, что свет фар становится то более тусклым, то более ярким.
Перегорание обмоток внутри устройства. Ремонт в данном случае будет заключаться в замене вышедших из строя компонентов, но не всегда обмотки удается перемотать.
Произошло повреждение корпуса агрегата, в частности, имеются в виду механические повреждения. Из-за этого в устройство может попадать влага, которая разрушит установленные внутри компоненты.
Износ подшипниковых элементов. При износе подшипников работа агрегата будет сопровождаться повышенным шумом или скрипом. В некоторых случаях проблему можно решить путем добавления смазки в подшипниковые устройства, но помогает это далеко не всегда.
Сломался диодный мост.
Механическое повреждение или износ шкива. Восстановить работоспособность шкива путем демонтажа и ремонта не получится, устройство подлежит замене.
Также причина может заключаться в обрыве приводного ремня. Со временем ремешок имеет свойство изнашиваться, в результате чего его интенсивная эксплуатация может привести к обрыву.

Основные неисправности, признаки и причины

Наиболее распространенные неисправности генератора ВАЗ 2107:

генератор ВАЗ 2107 не дает зарядку. Неисправность может возникнуть по причинам нарушения электропроводки автомобиля, отказа регулятора напряжения, выхода из строя диодного выпрямительного моста, замыкания или обрыва обмоток статора, износа щеток, обрыв обмотки якоря;
выходные параметры (напряжение, ток заряда) не соответствуют корректным значениям. Причины такой неисправности аналогичны предыдущему пункту;
генератор нагревается в процессе работы. Такая неисправность чаще всего возникает при нагрузке в цепи электросистемы или после переполюсовки аккумуляторной батареи (подключение к ней клемм АКБ в обратной полярности). В таком случае происходит пробой одного или нескольких плеч диодного моста. Обмотки статора работают на короткое замыкание. Протекание большого тока вызывает сильное нагревание обмоток;

посторонний шум при работе генератора. Обычно вызывается, когда изношен подшипник генератора ваз 2107;
Высокочастотный шум, точнее свист, может быть вызван растяжением или износом ремня. Его можно устранить заменой и натяжением ремня.

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

Необходимые инструменты:

торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
торцевой ключ на 19;
торцевой ключ на 10.

Порядок выполнения работ

Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
Поднимите капот, отключите провод «массы» от аккумулятора.
Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
Спуститесь в смотровую яму и демонтируйте защиту двигателя.
Снимите ремень генератора с его шкива.
Отсоедините колодку провода от контактов генератора.
Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
Установите на место новый генератор.
Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
Зафиксируйте генератор и присоедините защиту двигателя.

Как снять генератор на ВАЗ 2107? Все проще простого »

Как снять генератор на ВАЗ 2107? Все проще простого

Как снять генератор на ВАЗ 2107? Перед ответом на этот вопрос необходимо разобраться, где искать эту деталь. Крепится он с правой стороны двигателя на специальный кронштейн. Для крепления используется длинный винт с гайкой, который заодно является натяжителем ремня генератора. Доступ к этой детали наиболее удобен снизу. Поэтому, для демонтажа лучше использовать смотровую яму или эстакаду. При их отсутствии можно произвести снятие детали и просто на полу гаража, но это будет вызывать некоторые неудобства.

Неопытные автолюбители считают, что на этой модели может устанавливаться только штатный генератор 372.3701. К сожалению, этот прибор не является высоконадежным, также он вырабатывает мало энергии. Эта особенность делает практически невозможной использование на машине дополнительных потребителей, даже включенная на полную мощность печка может вызывать разряд аккумулятора. Также, на эту модель мог ставиться и другой генератор — 9412.3701. Этот вариант наиболее мощный. Недостатком является большая склонность к поломкам.

Помимо штатных деталей сюда подходят и генераторы с других моделей АвтоВАЗа. Наиболее распространенным вариантом является генератор с ВАЗ-2108. Это достаточно надежный агрегат. Для полноценной работы потребуется установка реле-регулятора от штатного образца. Если этого не сделать, то датчик заряда аккумулятора будет привирать, что не очень удобно. Другой вариант — это генератор от Нивы (Г222). Это мощный прибор, который может выдавать на пике 80 А. При этом, проблем с ним значительно меньше.

Перед демонтажем вам потребуется приготовить все необходимые инструменты:

ремонт редуктора ваз 2107 | Автор темы: Sharlet

Снимаем редуктор заднего моста Если появилась необходимость самому в домашних условиях снять редуктор заднего моста, но не понимаете как это сделать, тогда Для вас сюда.

Редуктор снимают с моста для подмены на новый, по другому при ремонте, обычно его снимают когда он стал вопить либо гудеть, но может не из-за поломки шестерни планитарки, конички, подмены сатилитов по другому говоря подшипников. По сути устройство заднего моста у всех автомобилей идиентично, потому не принцип снятия схож, но может бывают маленькие аспекты. Как снять генератор

ВАЗ 2107. Как заменить задние амортизаторы в ВАЗ 2107 2105 2106. При снятии генератора можно обойтись без смотровой ямы Как. Покажу пример снятия редуктора заднего моста на ВАЗ-2103 хотя нашему клиенту остается ВАЗы от 2101 до2107 имеют однообразный мост, разница для вас больше понравятся исключительно в редукторе, как досадно бы это не звучало хоть какой редуктор ВАЗа есть вариант поставить на всякую Жигули, один редуктор рассчитан на тягу, а другой на скорость. Хватит вступления, перебегаем к снятию редуктора с моста, снимать редуктор буду без ямы. Сначала положите под передние колеса камешки как еще его именуют кирпичи чтоб машина случаем не покатилась. Задомкрачиваем задние колеса на такую высоту чтоб комфортно было подлезть к заднему мосту, лучше страховать домкрат определенный чуркой как еще его именуют стопкой кирпичей, если вы желаете быть если соскочит домкрат то машина оперлась на страховку, а лучше приспустить домкрат на страховку чтоб машина также опиралась на страховку.

Если вы поставили цель снять

редуктор с моста нужно поначалу снять колеса не полуоси. Как досадно бы это не звучало пока снять полуось необходимо до нее добраться, не когда сняли колесо снимаем тормозной барабан, откручиваем направляющие шпильки с барабана не снимаем барабан. как снять генератор с автомобиля Ваз классического модельного ряда. Как снять генератор ВАЗ 2101-2107. Как снять передний бампер на ВАЗ 2114, 2113, 2115? Но очень трудно снять тормозной барабан, нередко он очень плотно посиживает на полуоси не даром его не сорвешь, некие начинают лупить молотком по краю тормозного барабана, ломая края. На барабане бывают особые резьбы (как досадно бы это не звучало часто они сорваны по другому говоря срываются в свое время снятия) на которых вкручивают болты не они выдавливают тормозной барабан с полуоси. Если резьбы нет как еще его именуют сорвана, есть метод как совать барабан с полуоси. Потому что задние колеса сняты, открутите с }учебника барабана направляющие болты а на другом оставьте на всякий случай закрутите один колесный болт для большей жесткости. Заводите машину включайте первую скорость не при маленьком газе нажмите на тормоз, сорвется тот барабан, который без направляющих болтов. КАК СНЯТЬ БАМПЕР. ВАЗ 2114 Как снять коробку ваз 2101 без ямы Потом раскручивайте закрученный барабан не закрутите сорваный, не срывайте 2-ой барабан этим методом.

Тормозные барабаны сняли, снимаем тормозные колодки, снимаются они просто, только жесткие пружины, вот пружины не снимайте, есть вариант верхнюю пружину снять плоскогубцами, а нижнюю, наставьте отвертку сверху на зацеп пружины не ударом сбейте в низ. Как снять генератор ВАЗ 2107 своими руками. Только сходу запомните как стояла распорка под верхней пружиной, чтоб позже не корпеть.

Тормозные колодки сняли, приступаем к снятию полуоси, на фото стрелкой показано какие гайки нужно открутить, откручивайте их, их 4 штуки по кругу.

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

Как снять генератор на ВАЗ 2107

И отсоединяем провод от щеток и от диодного моста (два штекера):

Затем выполните снятие ремня , только после этого можно выполнять работу дальше.

Затем лезем под машину и ключом на 19 отворачиваем большой болт крепления снизу. Вот так все это выглядит:

Обычно рукой довольно сложно вытащить нижний болт, так что можно выбить его при помощи ручки молотка.

А рукой можно вытащить его окончательно, как показано ниже:

Если защита двигателя предварительно снята, то без особых проблем вынимаем генератор ВАЗ 2107 снизу:

В результате получается следующая картина, устройство снято с автомобиля и можно приступать к установке:

Генератор на автомобиле ВАЗ 2107 достаточно надежный агрегат, обычно он долго работает без сбоев и не нуждается ремонте. Снятие генератора может потребоваться для его ремонта, технического обслуживания или полной замены в случае невозможности устранения возникших неисправностей. Основные признаки неисправности генератора: не загорается контрольная лампа на приборной панели, стрелка вольтметра находиться в красной зоне, наблюдается искрение внутри агрегата и шум при работе. Снимают его также для ремонта и обслуживания: , замены подшипников ротора или для полной замены на новый. Определить причину выхода из строя генератора, не имея знаний в электротехнике автомобиля, достаточно сложно, поэтому если вы не уверены в своих силах лучше сразу обратиться к автоэлектрику. Самостоятельная замена генератора достаточно сложная процедура. Перед началом работ необходимо обесточить электросистемы автомобиля, отсоединив клеммы аккумулятора. Для выполнения работы потребуются ключи на 17/19 и смазка проникающего типа WD-40 на случай, если открутить гайки не получается. Из за высокой надежности узла и достаточно редкого обслуживания, болты и гайки «намертво» прикипают к креплениям и кронштейнам. Работу по демонтажу агрегата удобнее всего проводить на смотровой яме или подъемнике. Установка нового генератора не вызовет особых сложностей. Порядок действий при установке обратный снятию

При установке нового генератора важно правильно натянуть ремень. Регулировка натяжения ремня осуществляется путем вращения гайки на регулировочной планке

Как снять генератор Ваз классика — 2107

Авто-Мото-Новости.WolfCar | Автор темы: ВАЗ

не идет заряд на акб. клему снимаю глохнет. ваз 2101.движок 21011. может ли быть причина в предохранителях которые в салоне под рулем? не какие еще бывают препядствия?

виктор (Etan) не рабочий у вас генератор.- когда обычный генератор сняв клеймо с акб мотор продолжает работать далее но это не рекомендуется ехать без провода на акб

КоЛяН (Allegra) генератор уже менял.

виктор (Etan) какое дает наприжения на выходе

КоЛяН (Allegra) как это проверить? я снял генератор с рабочей машины где он работал. для себя поставил заряд не идет

Ле (Braeden) может обрыв в проводке

виктор (Etan) выход наприжения определяется устройством вазможно не реле вполне не дает зарядку а лудче поставить генератор
с москвич.412 поменяети планку натяжителя

КоЛяН (Allegra) проводка вся целая

виктор (Etan) всё для вас больше понравятся а лудше провирять напряжения на выходах

виктор (Etan) если там был отличные генератор смотри реле

КоЛяН (Allegra) реле где находится? с водительской стороны

виктор (Etan) у меня на семерке находиться с правой стороны где акб если что взгляни вкомпе схему ваз-2101

Похожие новости

виктор (Etan) причина даже а может быть нехороший контакт провада на соединение у меня так было на служебной газели

Эдуард (Rickilee) А на генераторе стоит ещё реле. Запамятовал как его! Типа щеток! Съёмная такая фигня.

Эдуард (Rickilee) Контакты по чистить попробуй хорошо нашему клиенту остается.

виктор (Etan) именуется диодные мост

Эдуард (Rickilee) Реализовать, это тоже! Не малая чёрная! Там тут две щетки!?

Сергей (Tanmayi) Реле регулятор

Конструктивно ВАЗ 2107 не считается сложным устройством (особенно если говорить о карбюраторных моделях «семёрки»). Благодаря сравнительной простоте механизмов автомобиля многие владельцы самостоятельно могут обслуживать его и проводить ремонтные работы. Но с некоторыми элементами могут возникнуть проблемы — например, с генератором. Не все автовладельцы умеют работать с электроприборами, с чем и связаны частые ошибки при самостоятельной замене и подключении генераторов.

Как проверить генератор

Первоначальную проверку работоспособности производят, если на приборной панели загорелась контрольная лампочка зарядки АКБ во время работы двигателя. Первоначально проверяют натяжение ремня. При надавливании на среднюю часть провеса ремня большим пальцем с усилием, смещение ремня должно быть в пределах от 1,0 до 1,5 сантиметра. При большем смещении ремень может проскальзывать и динамо не обеспечит необходимый ток заряда. Слишком сильное натяжение ремня (менее 0,5 см), приводит к преждевременному износу подшипников. Если ремень сильно изношен, его следует заменить.

Далее на заведенном двигателе с помощью мультиметра измеряют напряжение на аккумуляторной батарее. Щупы мультиметра подключают к клеммам АКБ. Напряжение должно быть в пределах от 13,5 до 14,5 Вольт. На слабом аккумуляторе напряжение может повышаться до 15 Вольт, но не более. Если напряжение находится вне этих пределов, то необходим ремонт. Перед принятием данного решения следует проконтролировать напряжения, поступающие на клеммы генератора.

На клемму, к которой приходит толстый провод постоянно подается +12 Вольт с аккумуляторной батареи. На разъем тонкого провода поступает положительное напряжение при включенном зажигании. Если напряжения не соответствуют корректным значениям, следует проверить схему его подключения.
