Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Завершение

Были представлены самые типичные и часто встречаемые поломки. Для правильной диагностики в серьезных случаях необходимы специальные стенды, которые присутствуют во многих мастерских. Следует заметить, что иногда стоимость такого ремонта может приравниваться, а то и превышать цену нового генератора. Поэтому ремонт не всегда выход.

Из текста становится понятно, что существенных различий между инжекторным ВАЗ 2107 и более ранней карбюраторной версией нет. То же касается модификации ВАЗ и всех других.

Производители генераторов утверждают, что генератор рассчитан на 200-250 тысяч километров. После прохождения барьера в 100-150 тысяч нужно провести тщательный осмотр и произвести смазку всех механических соединений.

Источник

Отличие карбюраторной и инжекторной системы

Многие автовладельцы самостоятельно заменили карбюратор на инжектор, а кто-то купил автомобиль с уже обновленной системой. Несомненно одно – это шаг вперед. Но это означает изменение работы многих узлов. Как обстоят дела с генератором, его работой и ремонтом?

Отличия есть, пусть и незначительные. Инжектор предполагает наличие ЭБУ на борту автомобиля ВАЗ 21074. А это еще один потребитель электричества. К генератору подключена дополнительная проводка для обеспечения питания элементов электронной системы управления. Более никаких изменений нет.

Примечание

Нельзя проверять работоспособность генератора, отключая клеммы от аккумулятора при заведенном двигателе. Это повредит ЭБУ.

Что выбрать?

По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

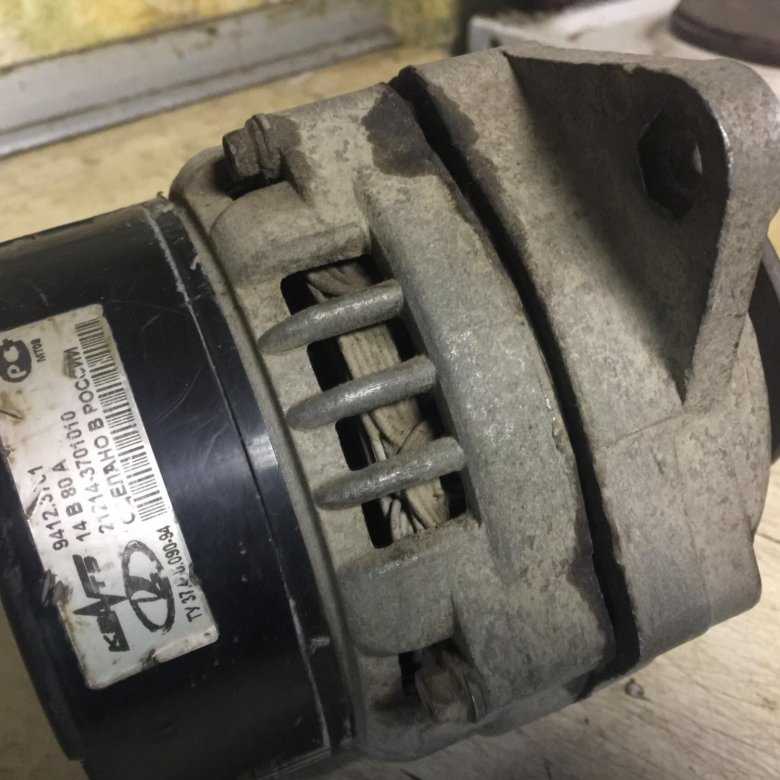

Генераторы ВАЗ десятого семейства:

Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора

Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т.п

Автомобильный генератор является обязательным элементом бортовой сети любой современной машины, независимо от типа двигателя и потребляемого им топлива. Именно он обеспечивает энергией все системы и механизмы, потребляющие электрический ток.

В этой статье мы рассмотрим конструкцию, технические характеристики и принцип действия генератора ВАЗ-2110. Кроме того, мы поговорим о его неисправностях, методах диагностики и способах устранения неполадок.

Генератор

Техническая характеристика генератора типа 94.3701

максимальная сила тока отдачи при 13 В и 6000 мин–1, А	80
пределы регулируемого напряжения, В	13,2–14,7
передаточное отношение двигатель-генератор	1:2,4
емкость конденсатора, мкФ	2,2±20%

Генератор 94.3701

1 – кожух;2 – вывод «В+» для подключения потребителей;3 – помехоподавляющий конденсатор 2,2 мкФ;4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения);5 – держатель положительных диодов выпрямительного блока;6 – держатель отрицательных диодов выпрямительного блока;7 – выводы обмотки статора;8 – регулятор напряжения;9 – щеткодержатель;10 – задняя крышка;11 – передняя крышка;12 – сердечник статора;13 – обмотка статора;14 – дистанционное кольцо;15 – шайба;

16 – конусная шайба;17 – шкив;18 – гайка;19 – вал ротора;20 – передний подшипник вала ротора;21 – клювообразные полюсные наконечники ротора;22 – обмотка ротора;23 – втулка;24 – стяжной винт;25 – задний подшипник ротора;26 – втулка подшипника;27 – контактные кольца;28 – отрицательный диод;29 – положительный диод;30 – дополнительный диод;31 – вывод «D» (общий вывод дополнительных диодов)

Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10

и11 (рисунок Генератор 94.3701) стянуты четырьмя винтами. Вал ротора19 вращается в подшипниках20 и25 , которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца27 . Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10 . Электронный регулятор8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке10 .

Схема соединений генератора показана на рисунке Схема соединений системы генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5

, расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

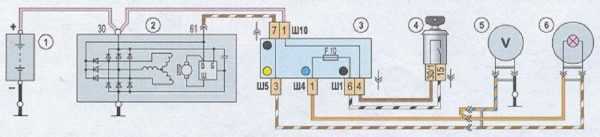

Схема соединений системы генератора

– аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

О токоскоростной характеристике

ТСХ – это зависимость тока, отдаваемого автомобильным генератором в бортовую сеть, от частоты вращения ротора при постоянном показателе напряжения. Этот параметр рассчитывается при работе устройства вместе с заряженным и исправным аккумулятором с номинальной ёмкостью не менее 50% от номинальной силы тока генератора. Характеристика рассчитывается в нагретом и холодном состояниях оборудования.

Основные потребительские характеристики

Максимальный ток.
Величина рабочего напряжения.
Номинальная мощность.
Передаточное число.
КПД.
Габаритные размеры и масса.

Основные рабочие параметры, тип и марка обычно указываются на щитке устройства.

Какие генераторы можно установить на «семёрку»

Конструкция ВАЗ 2107 позволяет устанавливать не только генератор Г-221А. Поэтому водитель при необходимости может поставить более мощное устройство, правда, при этом придётся внести некоторые изменения в электрическую схему автомобиля. Возникает вопрос: а с чем вообще связано желание автолюбителя поменять «родной» генератор?

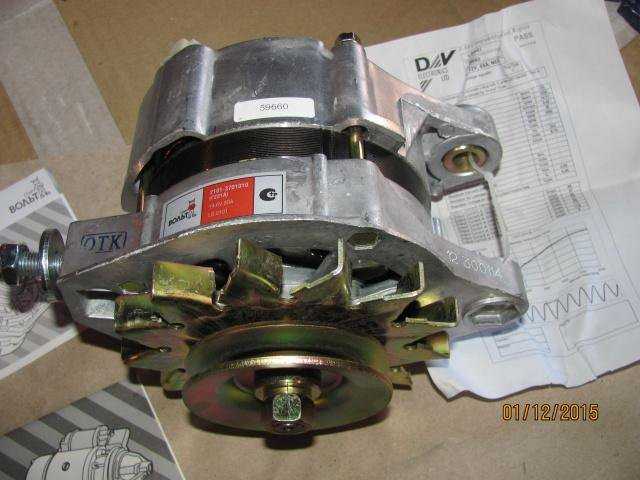

Г-221А был оптимальным устройством для оснащения автомобилей в эпоху начала их серийного производства. Однако с 1980-х годов прошло много времени и сегодня практически каждый водитель пользуется современными электронными приборами:

акустической системой;
навигаторами;
дополнительными приборами освещения (тюнинг) и т. п.

Больше всего электричества потребляют внештатные световые приборы

Соответственно, генератор Г-221А не справляется с высокими нагрузками, в силу чего водители и начинают искать более мощные установки.

На «семёрку» можно установить как минимум три более мощных устройства:

Г-222 (генератор от «Лады Нивы»);
Г-2108 (генератор от «восьмёрки»);
Г-2107–3701010 (инжекторная модель для карбюраторной машины).

Важно, что последние две модели не требуют изменения конструкции как корпуса генератора, так и его креплений. При установке генератора от «Нивы» придётся провести некоторую доработку

Схема подключения Г-221А

Являясь электронным прибором, генератор нуждается в корректном использовании. Поэтому схема его подключения не должна вызывать двойственного толкования. Надо отметить, что водители «семёрок» обычно без труда могут подсоединить все клеммы генератора сами, так как схема доступна и понятна каждому.

Генератор (поз. 2) подключается в схему последовательно между аккумулятором (поз. 1) и монтажным блоком (поз. 3)

Многие автовладельцы задаются вопросом, куда какой провод должен подключаться при замене генератора. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

оранжевый не пригодится для подключения, его можно оставить как есть либо соединить с серым напрямую для автозапуска авто;
серый толстый провод идёт на щётки от реле-регулятора;
серый тонкий провод подключается к реле;
жёлтый — координатор контрольной лампочки на панели управления.

При самостоятельной работе с Г-221А лучше подписывать назначение проводов, чтобы потом не соединить их ошибочно.

Для исключения ошибки все провода имеют своё цветовое обозначение

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

LADA 2107–20 — в соответствии со стандартом Евро-2;
LADA 2107–71 — для китайского рынка;
LADA-21074–20 (Евро-2);
LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

предохранители: силовых цепей главного реле;
цепи постоянного питания контроллера;
цепи реле электробензонасоса;

реле:

главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

АКБ напряжением 12 В, ёмкостью 55 Ач;
генератор типа Г-222 или 37.3701;
регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

вспомогательное, которое подаёт питание на выводы стартера;
втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

катушку зажигания;
распределитель с контактным прерывателем;
свечи зажигания;
высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

Свечи зажигания.
Распределитель.
Экран.
Датчик Холла.
Электронный коммутатор.
Катушка зажигания.
Монтажный блок.
Блок реле.
Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

Блок-фары с габаритами.
Подсветку подкапотного пространства.
Монтажный блок.
Освещение бардачка.
Выключатель подсветки приборов.
Задние фонари с габаритами.
Подсветку номеров.
Переключатель ламп наружного света.
Лампочка индикации наружного освещения (в спидометре).
Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

электромоторы: стеклоомывателя;
стеклоочистителя;
вентилятора отопителя;
вентилятора радиатора охлаждения;

прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

Моторедукторы.
ЭД омывателя фар.
Монтажный блок.
Замок зажигания.
Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Также ознакомьтесь

Как снять генератор ВАЗ 2107 своими руками

Возможен другой способ снятия генератора ВАЗ 2107. Это происходит, если автомобиль новый или генератор установлен не так давно. В таких случаях опытным владельцам удастся достать его через правую колесную арку. Отличие этой процедуры от ранее описанной в том, что в этом случае не нужно извлекать радиатор, достаточно снять с него . В этом случае чтоб достать генератор, нужно вывернуть руль до упора, снять брызговик.

В процессе установки генератора ВАЗ 2107выполнить все действия в обратном порядке.При этом важно, чтоб натяжка ремня позволяла проворачивать его на 90 ° вдоль продольной оси

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

Необходимые инструменты:

торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
торцевой ключ на 19;
торцевой ключ на 10.

Порядок выполнения работ

Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
Поднимите капот, отключите провод «массы» от аккумулятора.
Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
Спуститесь в смотровую яму и демонтируйте защиту двигателя.
Снимите ремень генератора с его шкива.
Отсоедините колодку провода от контактов генератора.
Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
Установите на место новый генератор.
Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
Зафиксируйте генератор и присоедините защиту двигателя.

Руководство по подключению генератора своими руками

Причиной замены генератора ВАЗ 2107 с инжектором или карбюратором могут стать:

сгоревшие обмотки;
возникшее межвитковое замыкание;
механическое повреждение корпуса;
неисправность трехуровневого регулятора и др.

Процедура замены генератора состоит из снятия, установки и подключения.

В первую очередь обесточиваем авто, сняв отрицательную клемму с аккумулятора.
Отсоединяем разъем от генераторной установки.

Отсоединение разъема от агрегата

Сняв защитный чехол, нужно Ключом на «10» отсоединить клемму и снимаем провод.
Ослабив крепление генератора, нужно демонтировать приводный ремень.
С помощью ключа на «17» откручиваем гайки и демонтируем регулировочную планку.
Открутив нижнюю крепежную гайку вынимаем болт и втулку.
Демонтируем генератор.

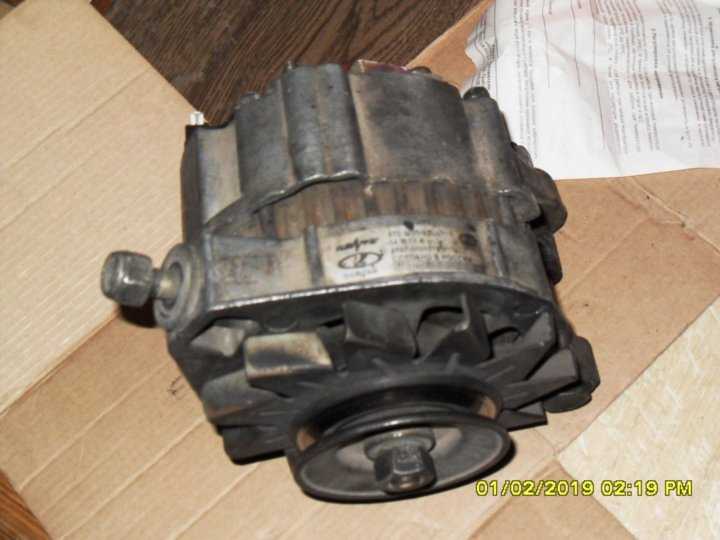

Снятый для ремонта агрегат

Монтируется генераторная установка в обратной последовательности. Перед установкой агрегата нужно хорошо изучить схему подключения генератора 2107 с инжектором или карбюратором, а также схему электрических соединений

При этом нужно обратить внимание на отличие 37.3701 от Г222

После установки нужно отрегулировать натяжение ремня. Чтобы отрегулировать натяжение ремня, нужно ослабить два болта крепления агрегата. Воспользовавшись монтировкой, следует натянуть ремень и зафиксировать его в таком положении с помощью гайки на регулировочной пластине. Затем нужно поверить степень натяжения. Для этого нужно нажать на ремень в промежутке между шкивами.

Прогиб должен находиться в передах от 10 до 17 мм. Процедуру следует повторять, пока не будет достигнуто нужное значение. После натяжения все гайки крепления окончательно затягиваются. На этом подключение агрегата можно считать оконченным.

Замена генератора ВАЗ 2101 – 2106

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего.

Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.

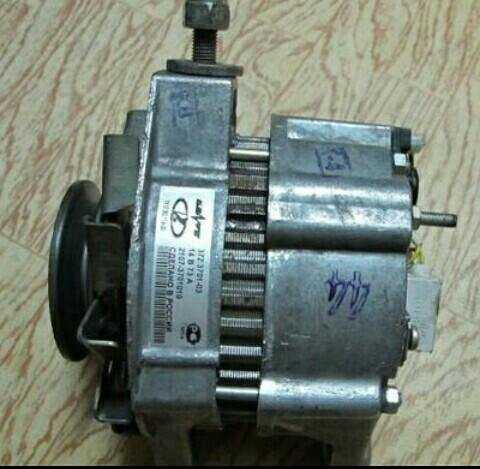

Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Фото с обратной стороны:

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…

Проверка генератора

Неполадок с генераторной установкой можно избежать, если периодически проводить диагностику состояние этого узла. Проверка работоспособности генератора даёт водителю уверенность в его исправной работе и отсутствии поводов для беспокойства.

Нельзя проверять генератор, отключая его от аккумулятора при работающем двигателе. Это чревато скачками напряжения в сети и коротким замыканием. Проще всего обратиться к специалистам СТО, чтобы проверить работоспособность генератора на стенде. Однако убеждённые «семёрководы» давно уже приспособились проверять Г-221А самостоятельно при помощи мультиметра.

Для диагностики потребуется мультиметр любого типа — цифровой или индикаторный. Единственное условие: прибор должен корректно работать в режиме измерения и переменного, и постоянного тока.

Порядок работы

Для диагностики работоспособности генератора потребуются два человека. Один из них должен находиться в салоне и по сигналу завести мотор, второй — непосредственно вести наблюдение за показаниями мультиметра в разных режимах. Порядок работы будет следующим.

Перевести прибор в режим постоянного тока.
При выключенном моторе подключить мультиметр сначала к одной клемме АКБ, затем — ко второй. Напряжение в сети не должно быть менее 11,9 и более 12,6 В.
После первичного замера завести мотор.
В момент запуска двигателя измеряющий должен внимательно следить за показаниями прибора. Если напряжение резко упало и не поднимается до рабочего состояния, это говорит о выработке ресурса генератора. Если же, наоборот, показатель напряжения выше нормы, то в скором времени АКБ выкипит. Оптимальный вариант — при запуске мотора напряжение немного упало и сразу же восстановилось.

Если измеренное при работающем двигателе напряжение находится между 11.9 и 12.6 В, то генератор в порядке

FakeHeader

Comments 12

Поздравляю с приобретением=) 120А это уже что то=)) ну а то что валятся они это абсолютно точно. Сам езжу с Стартвольтом 80А, тоже бывало что заряд куда то уходил. Сейчас вроде заработал. но у меня просадок меньше 14.1 с нагрузками нету=)

у меня когда начинаешь музыку валить бывает в 11 просад падает

чёт как то сильно=)

а с гены до акб прямой провод?

Было это дерьмо, пол года проработал нормально, в отзывах кстати когда покупал так и писали, мол 6-8 месяцев работает и ему конец приходит, ну я уже обрадовался, и тут фигушки приходят холода и вместо привычных 14.5 я вижу 13.3-13.5, включаю фары и вместо просадки в 0.1, получаю просадку в 1.5 вольта и вольтметр показывает 12.5-12.6, т.е. гена вообще не работает по сути, потом заряд появился, потом пропал короче так пол зимы отъездил как тепло наступило то все нормализировалось в итоге авто продал и уже нынешний владелец сказал что генератор развалился через 3 недели, не один электрик не смог его починить

Лучшие генераторы на ВАЗ

При серьёзном повреждении генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.
