Втягивающее реле стартера приора 16 клапанов признаки неисправности

Если Приора плохо заводится на горячую

В этом случае см

вторую таблицу, кроме описанных причин также обратите внимание на:

Регулятор давления, который может через мембрану сбрасывать топливо в ресивер.
Контакты ДПКВ, если датчик менялся, то проверьте правильность подключения полюсов.
Неисправный модуль зажигания.

Напомним, что в некоторых случаях Приора не заводится по причине неисправного иммобилайзера или сигнализации. В ряде случаев решить проблему плохого запуска помогает перепрошивка ЭБУ (электронный блок управления) двигателем. А исключить проблемы плохого пуска двигателя поможет регулярное техническое обслуживание автомобиля.

Ключевые слова: двигатель лада приора | система зажигания лада приора | стартер лада приора | система питания лада приора | ЭСУД Лада Приора

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

В Москве начали пересаживаться на Lada Vesta и Lada Largus

Как изготовить консоль на потолок Lada Largus

АвтоВАЗ рассказал, что доработал в Lada Vesta за год производства

Опрос про тюнинг Лада Веста

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

«Пекар». Артикул 5702370800010, стоит – 3 700 р.;
«Старвольт». Артикул lst0190, цена – 3 200 р.;
Valeo. Артикул 438285, стоит от 3 700 р.;
Для АКПП артикул 219002370801000, стоит от 3 900 р.;
«БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
Редукторный – 51213708000bate, стоит от 2950 р.;
«Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

бендикс;
вилка;
якорь;
статор;
втягивающее реле;
маска;
редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

реле;
электромотор, в котором находятся сердечники тягового реле и обмотка;
щетки и держатели, «щеточный узел»;
втягивающее реле;
статор;
вилка;
контактные болты;
якорь;
маска стартера;
кольцо стопорное;
муфта свободного хода;
втулка передняя и втулка задняя;
бендикс стартера Приоры;
шестерня.

Работа редуктора проходит по следующему алгоритму:

От аккумулятора по жгуту проводов подается питание.
Втягивается якорь.
Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

«крутит» и при этом запускает двигатель;
не «крутит»;
продолжает «крутить» после того, как ключ отпустили;
скрипит, раздаются щелчки;
«крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

разряженный или сломанный АКБ;
нет замыкания контактов 50 и 30;
клеммы или наконечники окислены;
межвитковое замыкание;
короткое замыкание на массу;
обрыв цепи «стартер — тяговое реле»;
неисправен модуль зажигания;
обрыв обмотки тягового реле;
износ щеток;
якорь заедает;
дополнительное реле или поведенная к нему цепь управления повреждены.

Выявляем признаки неполадки

Когда подгорают контакты, водитель начинает слышать щелчки, указывающие на срабатывание магнита. При этом, в стартере находится якорь, который остается неподвижным, а если даже и двигается то крайне медленно. Происходит это когда контакты, а вернее их рабочая поверхность соединяется не полностью, от этого случается:

Разогревается медь нашлепок;
Начинает расти переходное напряжение;
Сразу начинает появляться зазор воздушный.

Как итог выступает на поверхности диэлектрик – оксид. Все исправить вы сможете единственным способом. Требуется очистить от образовавшегося нагара нашлепки. Выполнить эту работу можно собственноручно. Если не большое повреждение, то можно воспользоваться алмазным надфилем или же воспользоваться ученической резинкой. Когда устройство имеет сильное повреждение, то его лучше заменить полностью.

Случается, что замыкает катушки. Происходит это из-за попадания влаги, или если произошла потеря изолирующих качеств эмульсией, защищающей провода. Последний вариант однозначно происходит из-за большого перегрева.

Кроме всего прочего, убедиться в том, что рассматриваемое нами устройство работает, можно подключив напрямую к аккумулятору стартер. Для этой цели можно использовать провода для запуска «движка» LADA Priora от другого авто. Провода присоединяем к батареи и к стартеру.

Сначала минусовые. Если реле работает, как положено, тогда потребуется осмотреть разъемы, проводку и батарею.

Изначально на целостность проверяется проводка. Начинайте осмотр от стартера к аккумуляторной батареи. Далее тестируйте всю цепь мультиметром, если же его не оказалось под рукой, сойдет и лампочка. Тест проводится от АКБ к стартеру.

Не забываем проверить предохранитель стартера, иногда проблема кроется только в нем.

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Мало кому нравится, когда автомобиль приходится долго заводить

По этой причине крайне важно всегда заботиться о нем, проводить регулярно профилактические работы, и осуществлять полноценный уход

Однако не всегда эти меры позволяют избежать неприятностей. В этой ситуации отказ силовой установки запускаться может стать очень тревожным симптомом, свидетельствующим о поломке какой-либо системы.

Чтобы свести к минимуму подобный риск, стоит представлять себе, как именно происходит запуск автомобиля. Это позволит в перспективе заметно сэкономить время при поиске неисправности и сберечь к тому же деньги, избавившись от необходимости прибегать к услугам авторемонтной мастерской.

В этой статье мы расскажем о реле стартера установленного на автомашине Приора, а также поведаем, где оно находится, и какие неполадки в нем могут произойти. Такие сведения, без сомнения, будут весьма полезны автовладельцам с небольшим опытом эксплуатации отечественных машин.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Пытаемся завести «дружбана» без его «предсердия»

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

Поломка реле стартера.
Втягивающее реле срабатывает не полностью.
Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1 , или как завести машину с толчка, или «с толкача»?

Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

Способ 2 Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий , или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

Ключ в замке зажигания надо поставить в соответствующее положение.
Рычаг коробки передач должен находиться в нейтральном положении.
Автомобиль должен быть поставлен на ручник.

Читать также: Крафтер дом на колесах При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Многие автовладельцы сталкиваются с проблемой поломки стартера в самый неподходящий момент, когда до ближайшего сервиса приходится вызывать эвакуатор

Завести автомобиль без стартера возможно несколькими способами – важно понимать принцип работы системы зажигания и устройство трансмиссии

Чтобы обеспечить цикл воспламенения топливной смеси в цилиндрах и включение генератора, нужен первичный оборот маховика коленчатого вала при работающей электроцепи.

Для механической коробки передач решить такую задачу просто – двигатель запускается с толкача или на буксире, в агрегатах с автоматом требуется пуск напрямую путём замыкания контактов стартера, либо задействовав шкив компрессора. Это связано с тем, что в автомобилях с АКПП крутящий момент от двигателя к колёсам передаётся через гидротрансформатор: принудительный запуск и включение автоматической передачи требует большой скорости разгона при прогретой коробке. Попытки запустить двигатель с АКПП на буксире могут привести к заклиниванию, повреждению сателлитов и шестерён или выхода из строя клапанной системы.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

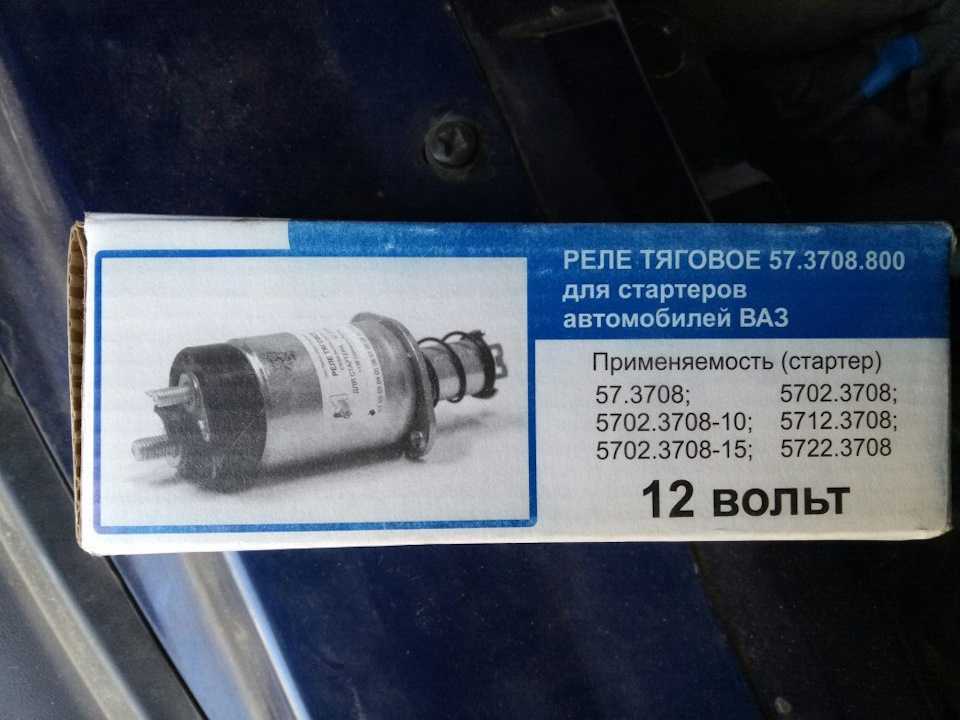

Втягивающее реле с сердечником

РЕМОНТ

Часто причиной несрабатывания ВР является подклинивание сердечника в корпусе устройства. Такой дефект проявляется из-за сухости внутри корпуса. Достаточно смазать сердечник жидким маслом (например, моторным), и деталь еще исправно послужить долгое время. При ремонте также необходимо почистить контакты или при необходимости их заменить.

Проверка работоспособности втягивающего реле на снятом стартере проводится следующим образом:

На корпус стартера с минусовой клеммы аккумулятора «кидается» массовый провод;
Плюсовой провод соединяем с одной стороны с клеммой «плюс» аккумулятора, а на стартере провод соединяем с верхним контактом на втягивающем реле (где резьба под гайку, но не путать с нижним контактом, крепящим обмотку статора):
Затем берем кусок проводка, и от верхней клеммы подаем питание на самый маленький контакт на ВР (именно на него подается питание от замка зажигания);
Если ВР исправно, оно должно сработать, и стартер начнет крутиться.

Реле 2114 может служить довольно долго, но часто выходить из строя оно может из-за перегрузок. Например, если двигатель не сразу заводится и приходится долго крутить стартер, контакты на ВР могут перегреваться и выгорать. Еще следует помнить, что сам автомобиль ВАЗ российского производства, а качество отечественных запасных частей не всегда может находиться на должном уровне.

Как снять электростартер

Порядок действий в данном случае такой:

снимаются клеммы с аккумулятора;
демонтируется разъем «плюс» со стартера;
удалятся с реле колодка;
раскручиваются гайки фиксирующие неисправный узел.

Затем его можно спокойно снять.

Далее понадобится проверить работоспособность реле. Для этого берут аварийные провода для запуска от другой машины. Минусовый устанавливают на АКБ и на корпус стартера. «Плюс» подключают к реле. Последнее в таком случае (если исправно) – срабатывает и сдвигает шестерню. Отсутствие названной реакции указывает на поломку этого элемента.

Когда никаких причин подозревать реле нет – нужно попробовать запустить сам стартер. «Минус» при этом остается на месте, а «плюс» устанавливают на нижний выход реле. Моторчик должен начать работать. Отрицательный результат свидетельствует об износе графитовых щеток.

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

Выход из строя втягивающего реле — покупается и меняется отдельно
Износ щеток
Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

головка на 13 мм
удлинитель
трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.
