Программирование брелка шериф

Основные функции сигнализации Sheriff APS-35

В стандартной комплектации присутствует следующий набор основных функций:

• Предусмотрен режим охраны во время работы двигателя.
• Возможно использование режимов Valet и Паника.
• Возможен вариант постановки на охрану в пассивном режиме.
• Anti-Hi-Jack
• У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
• Стекла при постановке на охрану дожимаются автоматически.

Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:

• Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
• Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
• Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
• Можно программировать отключение ложных включений системы машин.
• Предусмотрена возможность настройки охраны машины при включенном двигателе.
• После всех экспериментов всегда можно вернуть заводские настройки.

Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.

Схема подключения автомобильной сигнализации APS-35 для охраны помещений

Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.

С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания

при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.

Так что, решили вообще обойтись без ключей, замочных скважин, пользуясь брелком сигнализации как ключом.

Вернемся к схеме установки сигнализации (рис.1). Понятно, что нужен 12-вольтовый источник питания. Это может быть любой сетевой источник на 12V, на ток не ниже 1А, таких в продаже предостаточно.

Рис.1. Схема подключения автомобильной сигнализации Sheriff APS-35 PRO.

Блокировать двигатель нам не нужно, потому и выводы «блокировка» просто никуда не подключаем. А вот выход СН2 (Выход дополнительного канала СН2) как раз нужен, в автомобиле он использовался для управления замком багажника. Здесь к нему подключаем соленоид электромеханического замка, как показано на рисунке 2А.

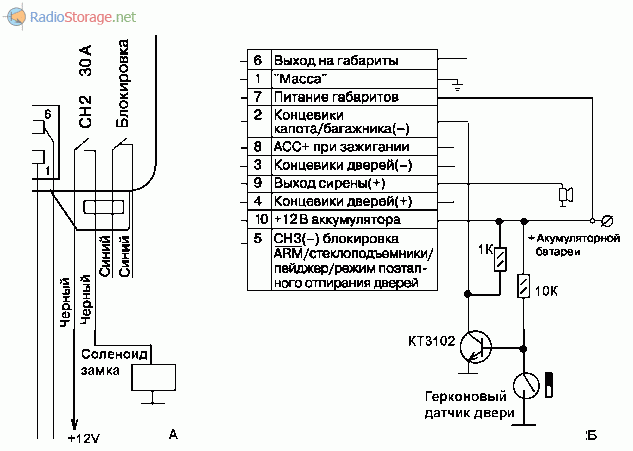

Рис. 2. Схема подключения соленоида и каскада на транзисторе к Sheriff APS-35 PRO.

Датчики удара можно установить на входную дверь, окно и настроить их чувствительность соответствующим образом. Кроме того, нужно на входную дверь поставить контактный датчик положения двери. В качестве такового удобнее всего ставить специальный герконовый охранный датчик, контакты которого размыкаются при открывании двери.

Однако, его логика работы противоположна контактным датчикам автомобиля, которые замыкаются при открывании двери. Поэтому между датчиком и сигнализацией нужно поставить инверсный каскад на транзисторе, как показано на рисунке 2Б.

Что до остального, — индикаторный светодиод можно вынести на входную дверь, либо оставить внутри помещения. Кнопку «VALET», естественно, установить внутри помещения. «Габаритные огни» никуда не подключаем.

Сирена нужна, но параллельно ей можно подключить автомобильный видеорегистратор и реле (рис.3), включающее свет в помещении (чтобы видеорегистратору было виднее). Еще можно сюда подключить радиоканал для передачи тревожного сигнала на расстояние.

Рис.3. Схема подключения видеорегистратора.

«АСС+», которое используется для срабатывания системы при попытке включить зажигание, никуда не подключаем.

Вот, в общем-то, и все. Работает система так же, как и на автомобиле. Выходим из помещения, закрываем за собой дверь, электромеханический замок защелкивается.

Затем, нажимаем на брелке кнопку постановки на охрану. Раздается «пик-пик».

Приходим, нажимаем на брелке кнопку снятия с охраны. Раздается «пик-пик». Нажимаем на брелке кнопку открывания багажника, открываем дверь и входим. Кнопкой отпирания багажника можно запирать и отпирать дверь даже когда помещение не под охраной.

Лучше всего, если питание системы организовать от какого-либо бесперебойного источника питания. Но этот вопрос практически не прорабатывался. Полагаю, аналогичным образом можно поручить охрану помещения любой другой автомобильной сигнализации.

Источник

Шериф, — Много-док —

: Bosch WAA 16161BC

• • CD-
  • GPS-
  • –
• • ,
• • Blu-Ray
  • CD-
  • DVD-
  • OLED
• • –
• • ИБП ()
  • ,
  • ()
  • Wi-Fi,
• • .
• • .
  • ,
• • DVD-
  • MP3-
• • DECT
  • Bluetooth
  • CDMA
  • GSM,

• А
  • Acer
  • Акура
  • ACV
  • AdvoCam
  • AEG
  • Аль-ко
  • Alcatel
  • Аллигатор
  • Альпийский
  • И
  • БТР
  • Яблоко
  • APS
  • Ардо
  • Аристон
  • Artway
  • АстраЛюкс
  • Asus
  • АТЛАНТ ()
  • Атмор
  • Аврора
  • Awelco
• B
  • Б.Скважина
  • Баллу
  • BAXI
  • BBB
  • BBK
  • Beko
  • BenQ
  • Beretta
  • BEURER
  • Blackview
  • Blackvue
  • BlueWeld
  • Bomann
  • Boneco
  • Борк
  • Bosch
  • BQ
  • Браун
  • Брессер
  • Брат
  • Будерус
• C
  • Кадиллак
  • Кайман
  • Can Am
  • Конфеты
  • Canon
  • Cas
  • Casio
  • CatEye
  • Celestron
  • Cem
  • CENMAX
  • Центурион
  • Шафото
  • Чемпион
  • Шевроле
  • ГРАЖДАНИН
  • Citroen
  • Clarion
  • Clatronic
  • Кобра
  • Condtrol
  • Кранч
• D
  • D-Link
  • Daewoo
  • Daikin
  • Данфосс
  • Люкс
  • Dell
  • DeLonghi
  • DEXP
  • Digma
  • DOD
  • Данобил
• E
  • Eisemann
  • Электролюкс
  • Elemax
  • Эленберг
  • Элитек
  • Эндевер
  • Eplutus
  • Epson
  • Эргомакс
  • ЭРИССОН
  • Europower
  • Evinrude
  • Explay
• F
  • Соколиный глаз
  • Fellowes
  • Ферроли
  • Fiat
  • Fluke
  • Fly
  • Fondital
  • Ford
  • Фубаг
  • Fujifilm
  • Fusion
• грамм
  • Gaggia
  • галлон
  • Garmin

Автоустановка.ru / Sheriff () —

. & nbsp

Sheriff APS-2500 APS-2500. . . PDF WinZip.
25.11.2004
0,31

Шериф АПС-25ПРО: Шериф АПС-25ПРО. . . PDF.
31.01.2007
0.89

Sheriff APS-2600 APS-2600. . . PDF WinZip.
25.11.2004
0,32

Шериф APS-2625 APS-2625. . . PDF WinZip.
26.11.2004
0,31

Шериф АПС-35ПРО Шериф АПС-35ПРО.. pdf WinZip.
31.01.2007
0,97

Sheriff ZX-1000 ZX-1000, . . PDF WinZip.
04.09.2005
2,11

Sheriff ZX-1000 ZX-1000, .. PDF WinZip.
04.09.2005
0,84

Sheriff ZX-1070: Sheriff ZX-1070. .
19.02.2011
4,78

Sheriff ZX-1090: Sheriff ZX-1090. .
19.02.2011
7,35

Sheriff ZX-500 ZX-500. . PDF WinZip.
10.01.2005
0,09

Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0.41

Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0,13

Sheriff ZX-625 Sheriff ZX-625. . pdf WinZip.
11.08.2005
1,24

Sheriff ZX-700 ZX-700.. . PDF WinZip.
26.11.2004
0,5

Sheriff ZX-710 Sheriff ZX-710. . . pdf WinZip.
12.06.2005
2,09

Sheriff ZX-725 Sheriff ZX-725. . . pdf WinZip.
12.06.2005
2,03

Sheriff ZX-900 ZX-900. . . PDF WinZip.
04.12.2004
0,5

Sheriff ZX-910 Sheriff ZX-910. . . pdf WinZip.
12.06.2005
2,25

Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0,66

Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0.68

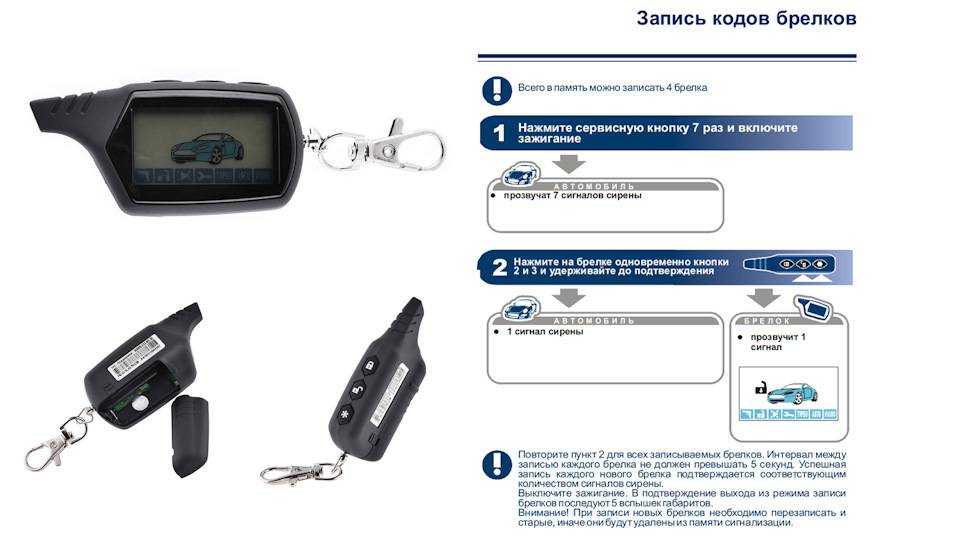

Брелки системы Sheriff

Чтобы понять, как привязать брелок к сигнализации Sheriff, нужно ознакомиться с инструкцией. В первую очередь водитель отключает сигнализацию и садится в машину, закрывает дверь, включает зажигание.

Далее нажимается три раза кнопка Valet. После того как прозвучит единичный сигнал, блок управления вошел в режим программирования. Каждая операция должна выполняться не дольше, чем 5 с. Иначе система выйдет из режима программирования (прозвучит короткий, а затем длинный сигнал). Если выключить зажигание, произойдет то же самое.

Если повторить три нажатия на кнопку, сигнализация издаст несколько коротких и один длинный сигнал. На первом брелке удерживается кнопка «1». Когда прозвучит длинный сигнал, перепрограммирование произошло. Все остальные брелки подвергаются такой же процедуре. Далее можно выйти из режима настройки (подождать 5 с.).

Это интересно: Как часто надо менять топливный фильтр на поло

SHERIFF APS-35PRO Silver инструкция по эксплуатации онлайн — страница 2

Инструкция SHERIFF APS-35PRO Silver для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 1.01 MB. Состоит из 28 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7

БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8

БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8

СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8

КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9

ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10

РЕЖИМ AntiHiJack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11

АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12

РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

AV-ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12

ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12

ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16

КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17

РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Как подключить Sheriff APS-35 pro самостоятельно

Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.

Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как подключение завершено, выполняют тестирование работы сигнализации.

При выполнении работ необходимо учитывать такие нюансы:

• Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
• Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
• Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
• Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro

Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы

Описание функций сигнализации APS-35pro Sheriff

Сигнализация имеет ряд преимущественных функций:

• В ситуации, когда нет возможности воспользоваться брелоком, активировать охрану можно с помощью кнопки Valet. Такая ручная постановка автомобиля под охрану возможна даже без ключа зажигания. Но осуществляется она только на один цикл до момента снятия охранной системы.
• После того, как будет выключено зажигание, повторная постановка руной сигнализации возможно после 5 секунд.

С помощью кнопки Valet можно снять автомобиль с охраны

1. При каждой постановке автомобиля на охрану, начинает мигать светодиодный индикатор, встроенный в приборную панель. Светоизлучающий диод потребляет небольшое количество тока, поэтому, если автомобиль долгое время находится на сигнализации, аккумулятор не разрядится.
2. При каждом срабатывании системы габаритные огни начинают мигать. Это продолжается на протяжении 30 секунд.
3. При включении сигнализации блокируется цепь стартера машины. В таком случае автомобиль нельзя запустить даже с помощью ключа зажигания.
4. Имеющиеся датчики удара срабатывают при любом взаимодействии на кузов или стекл авто и активируют звук сирены. При этом их можно отключить, если имеется вероятность случайный срабатываний датчик, например, в оживленных местах.
5. При открывании капота или багажника система срабатывает незамедлительно. 30 секунд мигают габаритные огни, и раздается звук сирены. Если дверь остается открытой, сигнализация срабатывает 6 раз с коротким интервалом.

Рекомендации по установке сигнализации Sheriff APS-35

Для качественной установки автосигнализации Sherif APS-35 важно правильно разместить все элементы:

• Основной блок крепится за передней панелью управления на два винта. Чтобы корпус блока автосигнализации не повредился, не стоит устанавливать его в отсеке двигателя. Для исключения радиочастотных помех в работе охранной системы машины не следует закреплять основной блок на электронные узлы.
• Сирена устанавливается в отсеке двигателя, но таким образом, чтобы исключить доступ к ней снаружи. Раструб должен смотреть в сторону улицы, это обеспечит максимальный звук, а сама сирена должна смотреть вниз, так она будет защищена от накапливания воды.
• Концевой выключатель капота устанавливается в защищенном от воды месте на металлическую поверхность таким образом, чтобы была возможность соединить его с массой автомобиля.
• Световой индикатор устанавливается на передней панели таким образом, чтобы его хорошо было видно и с водительского места и снаружи. Такая установка объясняется назначением этого элемента. Ведь он предназначен не только сигнализировать о состоянии охраны, но и предупредить преступника о ее наличии.
• Кнопочный выключатель Valet устанавливается в удобном для водителя месте. Это место должно быть не слишком видное, чтобы затруднить угонщикам их работу. Чаще всего кнопку устанавливают в приборной панели со стороны водителя.
• Датчик удара устанавливается на перегородке между салоном и отсеком двигателя. Поверхность должна быть ровной и твердой.

Подключение проводов является наиболее сложным процессом при установке автосигнализации

Именно здесь важно соблюдать все рекомендации производителя. В инструкции сигнализации Sheriff APS-35, которая входит в комплектацию, присутствуют подробные схемы для подключения каждого из элементов охранной системы машины

Прочитав обзор сигнализации Sheriff APS-35a, можно смело сделать вывод, что автосигнализация Sherif ASP-35 полностью соответствует характеристикам, указанным в инструкции производителем. И она станет идеальным вариантом для авто бюджетного типа.

Из ряда односторонних сигнализаций марки Sheriff APS — охранная система 35 pro по праву считается самой удачной. Она выгодно отличается от других бюджетных автосигнализаций стильным дизайном пультов управления, качественной работой и достаточно большим набором функций.

Приставка Pro означает, что модель выполнена для профессиональной установки и обладает максимально широким функционалом в пределах своих модельных возможностей.

Инструкция по эксплуатации

Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.

Активация и выключение охраны

Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.

Программирование нового брелока

Процесс программирования пультов управления включает следующие этапы:

1. Снятие охранного режима и запуск двигателя.
2. Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
3. Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
4. Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.

Изменение персонального кода

Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:

• включают и выключают двигатель;
• нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
• включают зажигание;
• используя аварийную кнопку, вводят вторую цифру кода;
• отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
• 3 раза нажимают сервисную кнопку;
• надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
• включают питание транспондера (после появления звукового сигнала устройство деактивируют).

Выход из меню программирования осуществляется после 10 секунд бездействия.

Аварийное отключение охраны

Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.

Как включить автозапуск

Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:

• дважды нажать на F;
• перейти к режиму курсорного управления;
• повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
• с помощью кнопки блокировки дверей установить требуемый интервал.

Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.

Программирование холостых оборотов мотора

Выбор нужного параметра осуществляется следующим образом:

• ручной тормоз переводится в положение «Включено»;
• включается зажигание и запускается двигатель;
• в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
• нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
• через минуту педаль тормоза отключается.

Блокировка двигателя

Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.

Режим Antihijack

Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.

Способы прописки брелка Шериф

Перед началом привязки пульта противоугонной системы Sheriff 900 или APS 2400 TX отыщите кнопку «Валет», находящуюся, где-то внутри автомобиля. Она небольших размеров и может располагаться в различных труднодоступных местах:

• под рулём;
• в бардачке;
• за пластиковой панелью.

Далее, следуйте инструкции.

1. Сядьте в автомобиль, закройте все двери, ключ зажигания переведите в первое положение.
2. Нажмите три раза «Валет». Сирена издаст ЧИРП.
3. Щёлкните и удерживайте клавишу «Постановка на охрану» на пульте. Машина опять запищит.
4. Зажмите «Закрыть машину» на следующем брелоке, пока не прозвучит сирена. Повторите это для оставшихся пейджеров, если таковые есть.
5. После шести секунд бездействия сигнализация пикнет, засвидетельствовав о завершении регистрации. Брелоками можно пользоваться.

Пятипроводная цепь отпирания.

Пятипроводная цепь отпирания/запирания дверей с изменением полярностиПри установке системы на таких автомобилях необходимо перерезать штатные провода управления электроприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запирания/отпирания к дополнительным переключателям запирания/отпирания, а от них – к электроприводам дверных замков.Перережьте штатный провод запирания и подключите желтый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Перережьте штатный провод отпирания и подключите белый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите синий провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Оранжевый провод и синий провод с белой полосой должны быть подключены к источникупитания +12 В, защищенному предохранителем.

Эксплуатация. Мастер установщик обязательно должен пометить в руководстве пользователя все установленные опции и запрограммированные настройки и полностью разъяснитьвладельцу автомобиля правила эксплуатации охранной системы.

Дополнительные полезные схемы управления центральным замком

Инструкция пользователя

Инструкция по эксплуатации дает полезные рекомендации по настройке и использованию охранной системы.

Автозапуск

Согласно инструкции по применению сигнализации Sheriff, настройка автозапуска пользователем выполняется следующим образом:

• отключается охранный режим, после чего активируется система зажигания;
• в течение 5 секунд удерживается аварийная кнопка (раздается 1 гудок, после чего клавиша нажимается еще раз);
• включается и выключается зажигание;
• сервисная клавиша используется 6 раз, что позволяет войти в меню включения таймера (для активации опции используется 1 кнопка);
• 4 раза нажимается кнопка Valet, входят в режим настройки автоматического запуска по температуре.

Программирование дополнительного брелка

Согласно руководству к автосигнализации Шериф, привязка нового брелока осуществляется так:

• включается, выключается и снова активируется зажигание;
• аварийная кнопка нажимается 3 раза, система подает длинный гудок;
• вдавливается клавиша 1 на брелоке, действие повторяется для каждого добавляемого коммуникатора;
• подключается питание транспондера, сирена подает короткий сигнал.

Прошивка старого пульта

Перепрограммирование пультов подразумевает выполнение таких действий:

1. Трехкратное нажатие сервисной кнопки до гудка сирены.
2. Повторное использование аварийной кнопки. При тройном нажатии сирена подает несколько коротких сигналов.
3. Удержание кнопки 1 на брелоке. Длинный гудок свидетельствует о правильной прошивке брелока сигналки.

Как снять корпус пейджера

Для начала снимают защитный индикатор или заглушку. Отверткой с крестообразной насадкой вывинчивают саморезы. После этого можно приступать к извлечению платы.
