Монтажный блок Приоры — расположение и замена предохранителей

Электрика каждого автомобиля нуждается в защите от перегрузок. Ведь неисправная проводка губительна для автомобиля. Самый негативный вариант – это возгорание проводки.

Как и во всех автомобилях, в автомобиле Приора блок предохранителей призван обезопасить проводку от перегрузок. Он оснащен предохранителями и реле. Реле предназначены для оборудования, требующего для работы ток большой величины. Реле защищают контакты выключателей от перегорания.

Обратим внимание на то, как устроена схема блока предохранителей: Приора комплектуется плавкими предохранителями. Принцип действия таких предохранителей следующий: при прохождении через предохранитель более высокого тока, чем нужно, плавкая вставка, находящаяся внутри предохранителя перегорает, тем самым размыкая цепь

Такой простой принцип работы спасает электронику автомобиля от поломки

Принцип действия таких предохранителей следующий: при прохождении через предохранитель более высокого тока, чем нужно, плавкая вставка, находящаяся внутри предохранителя перегорает, тем самым размыкая цепь. Такой простой принцип работы спасает электронику автомобиля от поломки.

Помните, в автомобиле отказала какая-либо электроника: будь-то это стеклоподъемники, свет или электрообогреватель сидений – не спешите паниковать и ехать в сервис. Возможно, проблема лишь в том, что предохранитель сделал свою работу и разомкнул цепь.

Блок в моторном отсеке

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем. При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля. 3 (40 А) — бортовая цепь автомобиля.

4 (60 А) — цепь генератора.

5 (50 А) — цепь электроусилителя руля.

6 (60 А) — цепь генератора.

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки. Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик

Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.

Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Маркировка предохранителей и реле нанесена на внутренней стороне крышки.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
2. Поверните на 90° три замка крышки блока предохранителей и реле.
3. Преодолевая сопротивление фиксаторов, снимите крышку.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Нормированный ток между двумя контактами проводит контактная нить, расположенная между ними. Следует учитывать маркировку, например, при обозначении в «15А», постоянное напряжение тока не может превышать это значение. В случае прохождения большего напряжения, нить оборвется, а корпус расплавится.

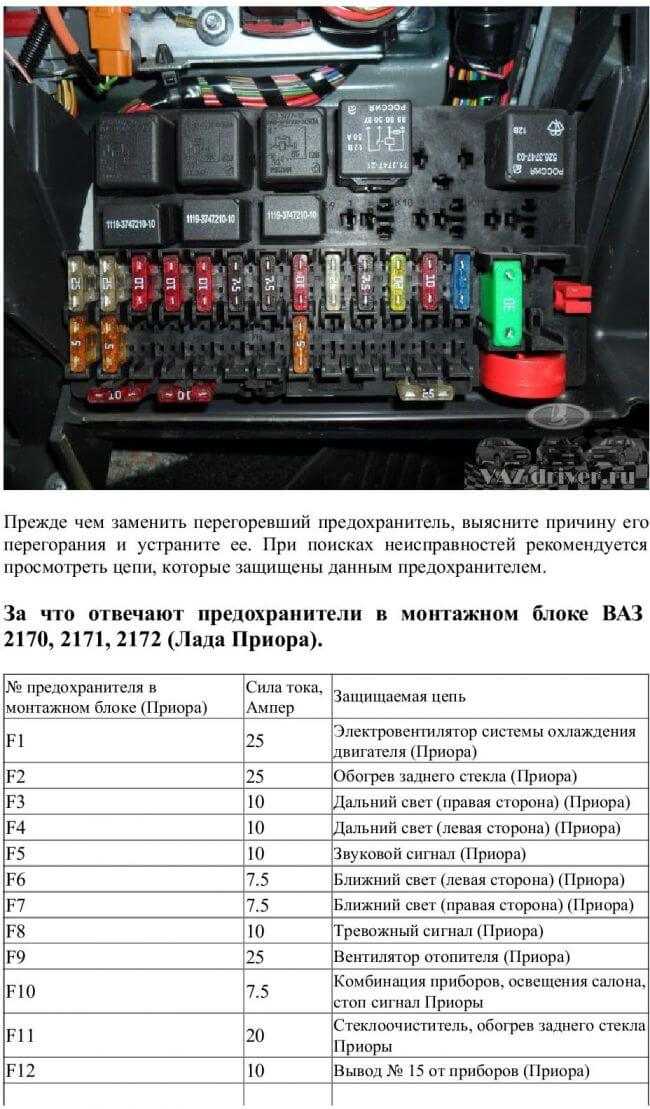

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения
