Замена замка зажигания на калине с иммобилайзером

Как снять замок и заменить личинку

Для получения доступа к замку багажника калина седан необходимо демонтировать внутреннюю пластиковую обшивку. Держится она на двух болтах, что позволит легко ее устранить. Располагаются они в местах установки ручки, в так называемых пистонах-защелках. Поддеть их можно с помощью обыкновенной отвертки.

Конструкция замка багажника калина хэтчбек состоит из двух частей. Это личинка и сам механизм, отвечающий за блокировку двери. Отсоединять элементы необходимо по отдельности. Ниже будет представлена информация о подобном удалении.

При необходимости замены личинки сделать все можно в пару движений. Достаточно взять глубокую головку и плоскую отвертку. Затем следует открутить болты и освободить нужную часть корпуса. Когда работа будет выполнена, необходимо с помощью пластиковой отвертки снять фиксатор, который закреплен к корпусу личинки. Далее ее аккуратно извлекают, придерживая пружину. Затем производится замена, но в обратном порядке.

Замена замка багажника или разбор всего механизма требует больших усилий. Необходимо открутить блокировку двери с помощью отвертки. Там всего лишь два болта, поэтому работа быстрая. Удалить механизм можно с помощью крестовой отвертки. Когда все будет сделано, достаточно потянуть замок, и он легко извлечется.

Подводя итоги, необходимо отметить, какие инструменты нужны для работы. К их числу относят:

• отвертку пластиковую;
• глубокую головку;
• отвертку крестовую.

Работа совершенно не сложная, главное приобрести электрозамок багажника и выполнить все описанные действия.

Когда проблемой выступают свечи зажигания

Замок зажигания не всегда является причиной отказа мотора запускаться. При таком неприятном моменте начинать поиск неисправности следует с контроля свечей. Какими свечами следует укомплектовывать мотор Лада Калина? Производитель рекомендует элементы «А17ДВРМ». В качестве аналога можно установить «А15ДВРМ». Также можно прибегнуть к установке продуктов от иностранных производителей. Стоимость комплекта небольшая (не превышает 500 руб.), поэтому экономить нет смысла, а рекомендуется приобретать качественные изделия.

Конструкция свечей при этом может немного различаться. Это касается количества электродов. Для LADA Kalina рекомендовано использовать изделия с двумя электродами: центральным и боковым. Срок службы напрямую зависит от условий эксплуатирования и качества топлива. К замене свечей рекомендовано склоняться спустя 30-тысячный пробег. Чтобы выполнить процедуру по замене потребуется запастись специальным свечным ключом. Как снять, а также как заменить свечи? Сам процесс довольно прост и выглядит так (мотор остывший):

1. Вокруг свечных колодцев ветошью протираем прилегающие площадки дабы исключить попадание мусора внутрь камер сгорания.
2. С каждой свечи снимаем наконечники высоковольтных проводов.
3. Выкручиваем поочередно каждую из свечей и осматриваем электроды (изображение №4).
4. Вкручиваем новые изделия, применив соответствующий момент затяжки.

Замена самой личинки замка либо контактной группы

Читайте

Подмена личинок замка ваз 2109 просит наличия инструментов:

Не непременно при хоть какой поломке делать подмену замка полностью, если причина неисправности кроется в сменных деталях, тогда производится частичный ремонт замка и подмена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно крутиться в замочной скважине. Еще вариант частичного ремонта – выполнение подмены контактной группы, для этого довольно минимума инструмента и мало разбираться в устройстве.

Разобраться в устройстве поможет наша аннотация:

• Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
• После снятия кожуха раскрывается доступ к замку выключателя
• Личинка замка в принципе уже можно доставать на этом шаге
• Потому вытаскиваем боковой штифт, который держит ее в замке
• Это просто выполнить узкой отверткой (часовой) при всем этом постукивая по ней маленьким молоточком
• Если таким макаром штифт не вытаскивается, тогда попытайтесь высверлить личинку аккуратненько, с помощью узкого сверла
• Если для вас удобнее вытащить поначалу, вытащить замок зажигания, до того как приступить к подмене личинки, для этого нужно отвернуть болты, крепящие выключатель зажигания к управляющий колонке
• Это нужно делать, используя молоток и зубило, потому что эти болты имеют срезанные головки
• Зубилом их нужно немного ослабить, а потом выкручивать пассатижами, как на фото понизу

Ослабляем болты, крепящие замок к управляющий колонке

• Сейчас снимаем скобу и сам замок с колонки, отключаем непременно его электронный разъем
• Выкручиваем шуруп, крепящий реле зажигания, и достаем его из-под панели
• Отсоединяем разъем
• Разъединяем «массовый» провод
• Используя крестообразную отвертку, выкручиваем шуруп
• Потом отжимаем защелку, и снимаем крышку, потом контактную группу
• Итак, мы вытащили выключатель
• Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
• Производим ее подмену
• Проверяем работу замка с установленной новейшей личинкой, для этого поворачиваем ключ зажигания
• Не забываем после установки, проверить правильную работу блокировочного механизма, нашего управляющего вала
• Когда механизм не срабатывает, при полном обороте управляющий баранки, нужно отрегулировать размещение замка на управляющий колонке
• Только после окончания регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока на сто процентов не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Устройство замков ВАЗ-2109 и недостатки

Личинка замка – это цилиндр, который снабжён секретным механизмом. Во всех замках с плоским ключом личинка делается сменной. К примеру, на автомобилях ВАЗ-2109 она заменяется так.

Механизм двери ВАЗ-2109

Вращающаяся часть, которую соединяют с тягой, называется «привод». В этом приводе, как видим, предусмотрено отверстие для демонтажа личинки. Произведя надавливание тонкой осью или шилом, личинку вытягивают наружу.

Действия после отжимания крепежа

Недостаток остаётся один – вряд ли можно выполнить указанные здесь шаги, не сняв перед этим замок полностью.

Поэтому перед проведением демонтажа, в цилиндр обязательно вставляют ключ, и поворачивают его влево или вправо на 90 градусов. Цель этого действия – получить возможность демонтажа личинки. Указанное действие выполняют без усилий, а ключ затем просто тянут «на себя».

Что нужно знать о ЗЗ на Калине?

Нужно ли снимать иммобилайзер для проведения ремонта замка зажигания на Калине? В первую очередь ознакомимся с основной информацией касательно этого узла. ЗЗ представляет собой сложный по своей конструкции узел, необходимый для контроля передачи напряжения к системе пуска и предотвращающий разряд АКБ.

На автомобиле Лада Калина ЗЗ включает в себя несколько элементов:

• механическая часть, то есть сам цилиндр устройства;
• электрическая часть, которая являет собой группу контактов, предназначенных для замыкания сигналов при повороте ключа в замке в разные положения.

ЗЗ для Калины в снятом виде с ключом Также следует отметить, что данный узел может работать в нескольких режимах:

1. В режиме 0 водитель может без проблем извлечь ключ. В этом режима работает оптика, аварийная сигнализация и магнитола.
2. Режим 1 является фиксированным, поскольку в данном случае извлечь ключ из ЗЗ нельзя. В этом режиме активируется система зажигания, а напряжение подается на все узлы, кроме стартера. Длительное нахождение ключа в этом положении может стать причиной разряда АКБ.
3. При режиме 2 в работу вступает стартер.

Типичные неисправности

Типичные для работы ЗЗ неисправности:

1. Попадание влаги в конструкцию ЗЗ и постоянная сырость в салоне приведут к окислению контактов. В этом случае контактная группа будет нуждаться в ремонте.
2. Сами контакты могли перегореть, причиной этому обычно являются перепады напряжения. Как правило, скачки в системе происходят в тот момент, когда заводится силовой агрегат.
3. Поломки механического типа. К примеру, если при попытке провернуть ключ в замке, водитель сталкивается с проблемой, то вероятнее всего, неисправность кроется в личинке узла. Вполне возможно, что он попросту забился пылью, но нельзя исключать и вероятность брака (автор видео — Alexey Wolf).

Lada Kalina wagon Лута › Logbook › Замена замка зажигания. Возня с ключами

ПоломкаВышел из магазина с женой, ребенком и пакетами продуктов — сел в машину и вставил ключ — повернул ключ — что-то в замке звякнуло и машина перестала реагировать на повороты ключа в замке.После 20-ой попытки ковыряния ключом в замке зажигания машина каким-то чудесным образом завелась. Но ключ можно было высовывать и машина всё равно была заведена.Благодарность Калине за то, что не смотря на поломку она уже который раз довезла нас до дома. У дома машину пришлось глушить варварским способом — трогаться, нажимая на тормоз.Машина заглохла, но зажигание было включено не смотря на то, что ключ был вынул. Короче лопнула какая-то пружина в замке зажигания и все режимы там сбились. На время, пока искал запчасти — снял клемму аккума и закрывал машину ключом через дверь. (Выяснилось, кстати, что пассажирская дверь закрывается на флажок только когда она закрыта).

Запчасти и инструментыБыл куплен замок ДААЗ (с проводом для иммобилайзера) + 4 болта чтобы срывать головки.

замок с личинами, красным ключом и заготовкой под ключ с кнопками

болты со срывными головками. Их надо 4 шт

Также нам понадобятся:1. крестовая отвертка2 зубило и молоток3 ключ на 10

Сам ремонт0. снимаем клемму с аккума1. Снимаем кожух рулевой рейки.2. Отсоединяем колодки зажигания и иммобилайзера

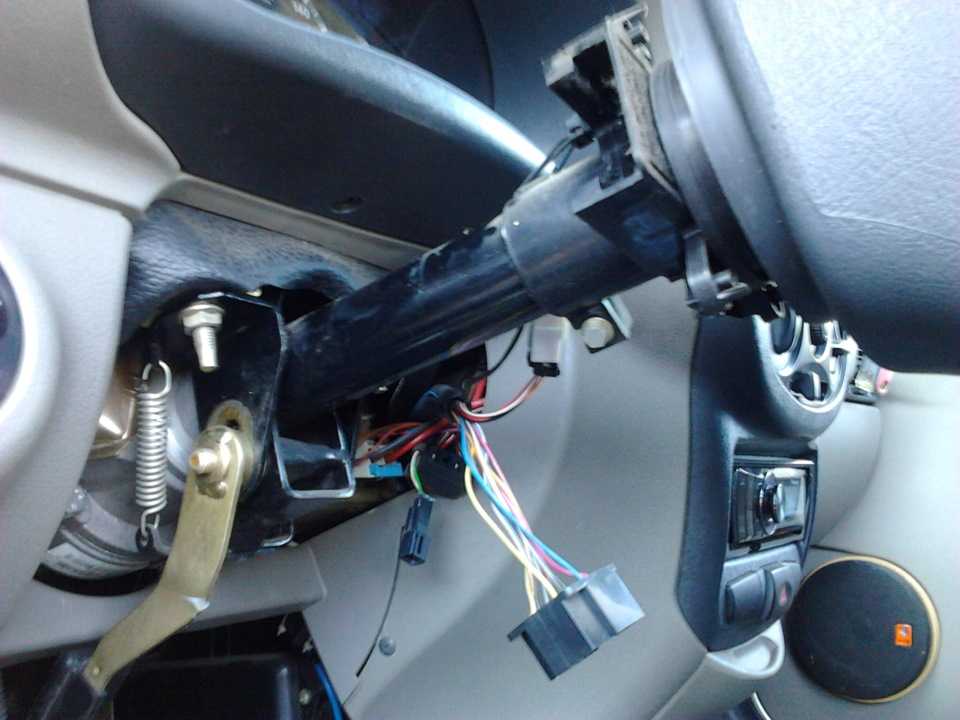

отсоединяем клеммы иммобилайзера и зажигания в калине3. Берез крепкое, но короткое и узкое зубило и молоток. По касательно сбиваем болты (против часовой стрелки). Они довольно быстро поддаются, если долото хорошее.

откручиваем зубилом / долотом болтыПотом или пальцами или длинногубцами выворачиваем болты.4. Ставим замок «в обратной последовательности», не забываем соединить колодки проводов и одеть кожух. Накидываем обратно клемму аккума.

5. Всовываем новый ключ в новый замок.в предвкушении…и…И МАШИНА НЕ ЗАВОДИТСЯ!Почему? А потому что иммобилайзер не пускает!Что надо сделать:5.1. Снимаем красную крышечку с нового черного ключа, извлекаем из под крышечки чип. Тоже самое делаем со старым красным ключом. Меням чипы местами. Новым ключом со старым чипом пользуемся — второй старый ключ с новым чипом или в архив. Или старый ключ на брелок без чипа, а сам новый чип в архив.

меняем чипы5.2. Меняем жало в ключе с кнопкамименяем жало в ключе с кнопками на калине

6. В свободное время стараемся поменять личинки в двери и в багажники. А до этой замены вешаем на на брелок с ключами старый ключ от машины (желательно без нового чипа, чтобы иммобилайзер не путать).

Ну теперь всё должно работать!

Снятие и разборка выключателя зажигания

Выключатель зажигания снимаем для его замены в сборе, а также для замены контактной группы выключа­теля или катушки АПС. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем подрулевые переключате­ли (см. «Снятие подрулевых пере­ключателей»). У болтов крепления выключателя за­жигания головки срезаны. Поэтому..

. отворачиваем их с помощью зубила. Ослабленные болты можно отвер­нуть пассатижами.

Снимаем скобу с рулевой ко­лонки.

. и замок зажигания. Шлицевой отверткой поддеваем фиксатор колодки проводов катуш­ки АПС.

. и отсоединяем колодку прово­дов катушки от колодки прово­дов блока АПС.

Нажав на фиксатор колодки. ..отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов.

Крестообразной отверткой отворачиваем три винта.

. и снимаем кронштейн выклю­чателя зажигания.

Вынимаем запорный стержень противоугонного устройства. Поворачиваем ключ в выключателе зажигания.

. и вынимаем привод запорного стержня. Вынимаем из привода пружину стержня.

. и стопор с пружиной. Выталкиваем цилиндр из корпуса выключателя.

. и вынимаем стопорный шарик.

Вынимаем цилиндр из корпуса выключателя.

Извлекаем из отверстия в цилин­дре пружину стопорного шарика.

Поддев отверткой. ..выводим из зацепления две пласт­массовые защелки крышки колодки проводов.

. и открываем крышку. Помечаем провода, расположенные в колодке.

Тонким шилом или жесткой про­волокой отгибаем стопорные усики наконечников проводов.

. и вынимаем провода из колодки.

Снимаем с проводов изоляцион­ную трубку.

Сжав отверткой три пластмассо­вые защелки. ..снимаем контактную группу с кор­пуса.

. и выводим провода через от­верстия в корпусе.

Поддев отверткой. . выводим из зацепления три пласт­массовые защелки.

. и разъединяем контактную группу.

Снимаем подвижную часть кон­тактной группы.

Нажав на подвижный контакт и повернув его против часовой стрелки.

. снимаем его с корпуса.

Снимаем пружину контакта.

. вынимаем катушку АПС. Сборку и установку выключателя за­жигания проводим в обратной по­следовательности. Подвижную часть контактной группы устанавливаем так.

. чтобы широкий выступ под­вижного контакта был располо­жен напротив выступа на крыш­ке с неподвижным контактом. . а выступ на цилиндре замка дол­жен войти.

. в углубление на корпусе под­вижной части контактной группы.

Как пользоваться замком?

В штатном замке Лада Калина присутствуют три положения для ключа.

1. Позиция «0» — фиксированная. Из такого положения ключ легко вынимается. В данном положении ключа могут функционировать наружные осветительные устройства. Также доступна работоспособность аварийной сигнализации и акустической системы.
2. Позиция «1» — также фиксированная. Здесь ключ является заблокированным внутри замка и извлечь его нельзя. Зажигание при этом включено. Питание от бортовой сети доступно для всех потребителей, исключая стартер. В данном положении не рекомендуется оставлять ключ на длительное время, поскольку может разрядиться АКБ. Перед пуском мотора целесообразно задержать ключ в данной позиции на время около пяти секунд. За указанный период насос топливоподачи сможет создать в магистрали достаточное давление топлива для беспроблемного запуска мотора.
3. Положение «2». Этот режим обеспечивает включение стартерного узла. При отпускании ключа он возвращается в позицию «1». Если извлечь полностью ключ и повернуть руль LADA Kalina в одну из сторон, то произойдет блокирование вала механизма. Это необходимо в качестве противоугонной меры. Для «освобождения» руля потребуется снова установить ключ в «нулевую» позицию и вращательно — покачивающими движениями руля добиться возможности перевода ключа в позицию «1».

В позиции, соответствующей режиму активации стартера, не следует удерживать ключ свыше 8-10 секунд. При неудачной попытке пуска силовой установки необходимо выдержать паузу около 15-20 секунд и повторить запуск. Также не следует удерживать ключ в данной позиции во время функционирования мотора.

При езде запрещено извлекать ключ из личинки замка. Если этим пренебречь, то произойдет блокировка вала, что вызовет потерю управляемости.

Если ключ остается в замке, а водительская дверь открыта, то инициируется активация звукового предупредительного сигнала. Когда ключ извлечен, но включено габаритное освещение, то при открывании двери Лада Калина снова раздастся звуковое предупреждение в виде коротких сигналов.

У замка присутствует функция по блокировке включения стартера во время функционирования двигателя.

Также в конструкцию замка интегрирован датчик иммобилайзера. Это противоугонное средство. Отметим, что замок с иммобилайзером может беспроблемно функционировать в следующем диапазоне наружных температур: от минус 40 до плюс 45 градусов по Цельсию.

Комплект обычно состоит из двух ключей. В первый ключ интегрирован пульт дистанционного управления центральным замком LADA Kalina, а второй располагает красной вставкой.

Главный (первый) ключ отвечает за следующие функции:

• включение зажигания;
• замок багажного отсека и дверей;
• возможность дистанционного управления;
• активация иммобилайзера АПС-6.

Ключ, обладающий красной вставкой, обеспечивает:

• возможность включения зажигания;
• отпирание дверей и крышки багажного раздела;
• обеспечение процесса обучения иммобилайзера.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

1. Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
2. Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

• компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
• адаптер и шнур K-Line, например, VAG-COM 409.1;
• заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
• несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

1. Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
2. Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
3. Установить разъем на место и застегнуть фиксатор.
4. Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
5. Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
6. Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
7. Подать дополнительное питание на пины А4 и В2.
8. Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
9. Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
10. Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
11. Дождаться подтверждения успешности загрузки.
12. Закрыть программу и выключить зажигание.
13. Снять провода дополнительного питания.
14. Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

• адаптер K-Line, например, ВМ9213;
• компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
• паяльник с мощностью 25-40 Вт;
• припой и канифоль;
• провода и переключатель;
• резистор с сопротивлением от 3,6 до 5 кОм;
• штекеры для подключения проводов к блоку управления;
• аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

1. Отключить питание от бортовой сети автомобиля и снять ЭБУ.
2. Обернуть корпус блока изолятором.
3. Собрать схему в соответствии с фото.
4. Подключить адаптер к компьютеру.
5. При помощи тумблера сымитировать включение зажигания.
6. Запустить приложение и установить связь с блоком.
7. Считать заводские данные блока и сохранить их на жесткий диск.
8. Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
9. Закрыть приложение.
10. Выключить тумблером зажигание.
11. Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Подробная инструкция по программированию

Как обучить ключ? Чтобы обучить ключ в LADA Kalina потребуется следование восьми пунктам.

1. Итак, программирование ключа начинается с того, что закрываем двери и активируем зажигание. Эту манипуляцию осуществляем только посредством обучающего ключа. Заведя мотор, выполняем задержку на протяжении 6 секунд.
2. Теперь глушим мотор LADA Kalina. В данный момент контрольный индикатор приборки переводится в мигающий режим. Такое действие продолжается до момента окончания обучающего процесса. Когда индикатор по невыясненным причинам прекращает свое мигание, то это свидетельствует о присутствии некорректно выполненной манипуляции на каком-то из этапов. Если такая ситуация имеет место, то повторяем включение зажигания с задержкой.
3. Третий этап действий также характеризуется миганием указанного индикатора. Происходит это на протяжении 6 секунд. В это время потребуется заново погрузить ключ в замок и активировать зажигание. Когда все манипуляции исполнены правильно, то из зуммера начнут поступать три звуковых сигнала.
4. С началом 4-го этапа потребуется сделать незначительную выдержку. По завершении повторных звуковых сигналов вставляем обучаемый ключ и повторяем процедуру. При неудаче завершить данный процесс делаем вывод о допущенной во время манипуляций ошибке. Можно заподозрить, что данный чип-ключ ранее подвергался аналогичной процедуре.
5. Пятый этап предполагает отключение зажигания. Операцию касаемо второго элемента потребуется повторять около 3-х раз.
6. На следующем этапе контрольный символ снова начинает мигать. Здесь потребуется вынуть обученный ключ, после чего вставляем обучающий ПДУ. Правильно осуществленные манипуляции подтвердятся троекратным сигналом зуммера.
7. На предпоследнем этапе дожидаемся звучания пары сигналов.
8. Завершаем действие путем выключения зажигания. Далее ожидаем единичный зуммерный сигнал. Теперь вы знаете, как обучить ключ.

Электропривод: простой вариант установки

Методика простая, единственное что необходимо — самостоятельно изготовить поворотную пластину и тягу к ней. Проводку следует протянуть к электрозамку и подключить к специальному блоку управления. При снятии машины с охраны электропривод замка багажника будет срабатывать после разблокировки кнопки открывания пятой двери.

Вся задача в установке основана на подключении электрозамка к двум проводам. Приобрести деталь можно в любом автомагазине. Концевик багажника необходимо дополнительно скрыть во избежание попадания в него воды. В противном случае он будет периодически коротить во время дождя. Немаловажным атрибутом являются петли багажника. В этом месте часто наблюдается излом проводов, поэтому за их состоянием необходимо тщательно следить.

Перед установкой электропривода снимается накладка крышки багажника. Главное — во время этого процесса не повредить ее. Рекомендуется подобрать замок, который не нужно будет дорабатывать во время работы.

Важным этапом в процессе установки является прокладка проводки, можно применять те провода, которые стандартно подходят к пятой двери автомобиля.

Питание берется от прикуривателя. Важным моментом является установка защитного предохранителя. Прокладка провода осуществляется вдоль порога, примерно уйдет 3,5 метра. Затем осуществляется установка.

Желательно выбрать вариант, в ходе которого не нужно сверлить дополнительные дырки. Процедура заключается в соединении проводов согласно схеме

Важно: использовать можно провод, который идет на плафон освещения багажника

Установка электропривода не сложная, но для первого раза трудоемкий процесс. При возникновении трудностей можно обратиться за помощью на СТО.

Для того, чтобы получить доступ к замку задней двери (багажника), сначала необходимо снять внутреннюю пластиковую обшивку, которая крепится на двух болтах в местах крепления ручки и пистонах-защелках, которые поддеваются плоской отверткой и вынимаются.

Где находится иммобилайзер на Калине?

Блок управления иммобилайзером на Лада Калина находится в глубине панели приборов в районе центрального воздуховода системы микроклимата. Антенна считывателя сигнала в форме кольца располагается в замке зажигания. Сам чип вмонтирован в головку ключа и считывается автоматически при вставке ключа в замок.

Доступ к устройству

Для доступа к блоку потребуются инструменты:

• отвертка с крестообразным жалом;
• пластиковая отвертка для снятия элементов декора на панели;
• удлинитель с карданным шарниром и головка для крестообразных винтов (для снятия блока).

Последовательность разборки панели на базовой Калине 1 без кондиционера:

1. Отключить аккумуляторную батарею от бортовой сети.
2. Открыть пепельницу и отвернуть четыре винта крепления корпуса, вынуть его из гнезда.
3. Демонтировать две заглушки, расположенные по бокам от кнопки аварийной сигнализации.
4. Отвернуть еще два винта крепления, которые находятся под заглушками.
5. Демонтировать поворотные переключатели температуры и направления воздушных потоков.
6. Потянуть на себя центральную облицовку и снять ее с защелок.
7. Отключить электрические разъемы, идущие к компонентам, установленным на облицовке.
8. Снять штатный блок, закрепленный в пластиковом корпусе под центральным воздуховодом, при помощи двух винтов.
9. Отключить штекер проводки с блока путем нажатия на фиксатор.

На фото показаны основные этапы снятия блока иммобилайзера на ВАЗ Калина.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

Для замены замка багажника калины необходимо вооружиться некоторыми материалами. Провести работу можно самостоятельно, выполняя все согласно определенному алгоритму. Ниже будет представлена подробная информация о замене.

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

Работа выполняется в определенном порядке:

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.
