Как и чем самостоятельно восстановить отражатель фары

Улучшенные задние фары на ВАЗ 2114 — хорошее дополнение к вашему авто

Чтобы снять задние «светлячки» данного автомобиля, достаточно будет открутить 4 гайки. Однако гораздо сложнее угадать с проводами. Если необходимо поставить новый «светящийся» экземпляр, а весь процесс вы хотите провести сами, так сказать, на практике изучить «неизвестное», впору иметь напарника.

Каждую деталь в автомобиле можно поддать обработке, однако многих очень интересует именно тюнинг ВАЗ фары 2114. Это подтверждается и обзорами форумов в интернете, на которых автолюбители из разных стран, обмениваясь фото и видео материалами, высказывают свое мнение по данному интересному вопросу.

Фары на ВАЗ 2114 — необходимый атрибут отечественного автомобиля. Кастомные фары, подобранные со вкусом, придают транспортному средству индивидуальный узнаваемый образ и логически завершают тюнинг обвеса, не говоря уже о более мощном и качественном освещении для безопасности любителей полихачить в темное время суток.

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор

При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.
Вынуть модуль ближнего света при помощи отвертки и разобрать его до конца.

Читать далее: Блок управления дхо (дневными ходовыми огнями) своими руками по схеме

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

1. Смещение линзы поближе к отражателю;
2. Проведение модернизации шторки;
3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

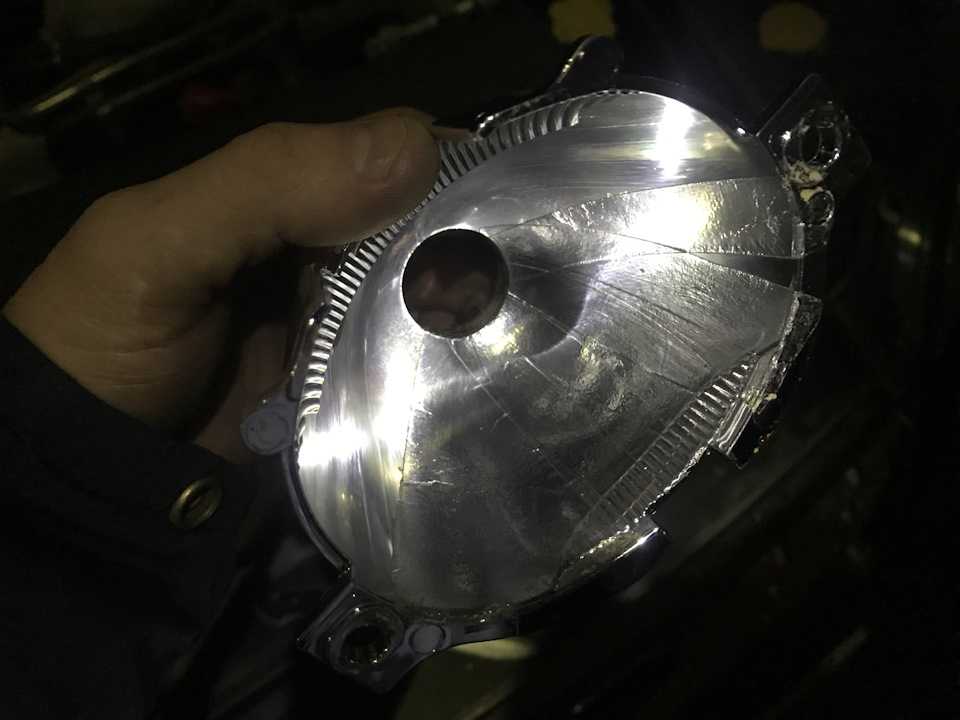

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Как разобрать фару бош ваз 2110

Ремонт ВАЗКак разобрать фару бош ваз 2110

Блок фара может демонтироваться для ремонта, замены на новую, либо для тюнинга или доработки. В этой статье расскажем про снятие и разборку фары ВАЗ десятого семейства в зависимости от ее производителя (Bosch или Киржач).

Отсоединить колодки с проводами от передних фар и снять верхнюю решетку радиатора, открутив пару болтов “на 10”.Затем отсоединить колодки с проводами от указателей поворотов и снять гидрокорректор, нажав на защелку и повернув его на 90 градусов по часовой стрелке.Открутить три болта крепление фары ключом “на 10”, отодвигаем ее назад. Сдвинуть ресничку фары к центру на 4см, выводя ее край из зацепления с крылом.Ослабляем затяжку двух болтов верхнего крепления буфера. Снять ресничку, нажимая на нижнюю часть накладки так, чтобы ее фланец вышел из зацепления с передним буфером.Отвернуть последнюю гайку крепления с помощью “ключа на 10” и снять снять фару:

xn--2111-43da1a8c.xn--p1ai

Переносим линзу ближе к отражателю

Что даст приближении линзы ближе к отражателю ? Получается, что площадь линзы, на которую падают лучи – уменьшается, а следовательно уменьшается рабочая кривизна линзы, т.е. углы падения/отражения изменяются в нужном для нас направлении.Рассмотрим на примере приближения линзы к отражателю на 26мм. Делаем замеры.

Затем помечаем линией место среза на модуле.При перемещении линзы, шторка должна оставаться на постоянном расстоянии (из-за фокусного расстояния самой линзы) 50-51 мм.Отпиливаем по намеченному, делаем надрезы и закрепляем линзу на модуле. В результате модуль станет короче штатного.

Чем ближе мы будем приближать линзу, тем меньшая площадь линзы будет использоваться для отражения, что приводит к её перегреву.Поэтому самым оптимальным вариантом, при котором ширина пучка будет достаточной – это приближение линзы на 10мм.

В результате пучок стал больше, не только в ширину, но и в высоту !Некоторые еще пробуют переворачивать линзу, в результате пучок также становился шире, но нет четкости и равномерного свечения.

xn--2111-43da1a8c.xn--p1ai

Тюнинг фар ВАЗ 2110 (Bosch) v2

Очередной вариант тюнинга фары Bosch предложил kuzma151. Так же используя светодиодную ленту сделал оптику в белом свечении.  Снимаем фару с машины. Разбираем фару Bosch. Благо она на защелках.

 Видим что шарнир регулировки отражателей в горизонтальной плоскости не стоит в своем пазу – ставим на место. Но что-то там не так, т.к. пока с ней ковырялся еще пару раз выходил. Поэтому кстати на неровной дороге свет дергался как угорелый из фары…

Купил светодиодную ленту на строительном рынке за 500р/метр. Типа герметичная. Сначала по периметру отражателей, показываем жене.. наблюдаем реакцию.. Затем просто ставим ленту по верху, и опять спрашиваем жену, как лучше.

По утвержденному варианту работаем, то есть ждем когда она уйдет на работу – идем в ванну мыть снятые стекла.

xn--2111-43da1a8c.xn--p1ai

Покраска маски фар Киржач

Популярный способ, потому что яркость освещения фар от такой тонировки не страдает.Снимаем фары с автомобиля. Разбираем фару Киржач: Отщелкиваем стекло фары. Возможно стекло придется открепить от герметика, аккуратно канцелярским ножом. Снимаем маску фары после того, как открутим три винта.

Далее разбирать фару имеет смысл, если Вы решили кроме маски фары красить еще и корпус.Снимаем прижимную пружину через отверстие для гидрокорректора.Чтобы снять модуль с отражателем нужно максимально закрутить регулировку, подсунуть ручку отвертки и выкручивать винт регулировки.

Когда регулировочный болт выскочит, вынимаем модуль с отражателем из пазов.Подготовка поверхности для покраски: поверхности пластика нужно зашкурить и обезжирить

Можно использовать прозрачный грунт из баллончика. Важно, использовать обычную краску для покраски внутри фары не совсем правильно, т.к

температура внутри фары высокая, то краса со временем может выгореть. Поэтому рекомендуется использовать высокотемпературную краску (цена 350-400р) или называют еще жароустойчивой. Купить высокотемпературную краску можно в магазине, где продают обычную аэрозольную краску для покраски кузова.

После того, как краска застынет (обычно через сутки), собираем передние фары в обратном порядке.Вот так будет выглядеть черный матовый цвет фар.Покраска фар Киржач в черный цвет закончена !

xn--2111-43da1a8c.xn--p1ai

Проблема новых фар

Случается так, что после установки новых фар, приобретенные за большие деньги от надежного, отличного производителя, качество свечения оставляет желать лучшего.

Малоопытные водители списывают все на брак или покупку подделки, замаскированную под проверенную фирму. Но на деле все обстоит совершенно иначе.

Фары светят качественно и эффективно не только в зависимости от производителя. Большую роль играет настройка , о которой кто-то не знает или попросту забывает.

Увы, ВАЗ 2110 — это не современный, передовой автомобиль, в котором фары регулируются автоматически электроникой. Здесь все приходится делать вручную.

Многие владельцы этой модели машины, желают улучшить внешние и технические характеристики, поэтому им будет интересен тюнинг фар ВАЗ 2110 своими руками. «Десятку» оснащали оптикой для главного освещения двух производителей, это отечественные изделия с торговой маркой «Киржач», а также немецкого производителя Bosch. По своим характеристикам они практически одинаковы, но удовлетворить спрос отдельных потребителей не могут, поэтому начинается процесс модернизации головного освещения.

Тюнинг фар ВАЗ 2110 своими руками выполним, однако потребует некоторых материальных затрат, умения обращаться с инструментом, а также усидчивости, аккуратности и внимания. Тюнинг оптики выполняют различными способами, меняют лампы головного освещения, вставляют линзы, переоборудуют под «ксенон», изменяют форму отражателей и применяют другие имеющиеся у владельцев возможности. Хочется сразу напомнить о том, что переоборудовать освещение под «ксенон» запрещается.

Основные признаки неисправности или тусклости фары

Замена стекла на фаре на ваз 2110

Проблема, связанная с освещением дороги настигает каждого автомобилиста, но как поступить в этой ситуации — дело индивидуальное. Если, к примеру, фонарь начал плохо работать, его можно заменить полностью, для этого нужно купить герметик и новые запчасти, а затем, демонтировав старый фонарь и нанеся новый герметик, вставить фару на место, где была старая

Очень важно предотвратить попадание грязи в соединения. Первые признаки того, что фонарь автомобиля работает неисправно:

• Дрожание света фар;
• Потемнение и ухудшение освещения;
• Плохая регулировка светового луча;
• Неисправность в работе гидрокорректора.

Замена стекла фары ВАЗ 2110

Инструкция подскажет как самостоятельно заменить стекла фары на вашем автомобиле. Для автомобилей ВАЗ 2110 устанавливаются фары двух видов, это зависит от того, какие устанавливаются фары, какого производителя Bosch или Киржач. 1. С линзой, ближний свет, граница более чётка. Стекло вклеивается на герметик. 2. Без линзы, граница не такая чёткая. Стекло крепится при помощи резинки и защёлки. Мы меняли стекло на фаре без линзы. О процедуре замены стекла фары для автомобиля ВАЗ 2110. Какие инструменты нам нужны? — Ключ на «десять». — Отвёртка. Фару отсоединять не нужно, мы можем заменить стекло не снимая бампер и не отсоединяя гидрокорректор, а также провод. В начале вам нужно будет выкрутить несколько саморезов, которые крепят радиаторную решётку. После решётку снимите таким образом, чтобы мы увидели винтик, который крепит саму фару и кузов. Если автомобиль более новый, то мы советуем вам выкрутит несколько винтиков, которые располагаются на косынка, на автомобилях прошлых поколений такой нет. После саморезы нужно выкрутить и снимите. После гайку фары выкрутите, фару снимите, это можно сделать просто аккуратно поддев защёлки. Далее поддеваем точно также, предельно аккуратно стекло и снимаем его. Более подробно о процедуре смотрите ниже в фотоотчёте.

На фото показан производитель фары. Решили мы её заменить после того как стукули.

Мы не нашли в магазине такой же фары от Bosch, приобрели аналог.

Для того, чтобы фару снять, нам нужно выкрутить пару саморезов, которые крепят решётку радиатора. Решётку достаньте.

Мы получили доступ к первому винтику, он крепит фару к кузову.

На автомобилях с двигателями 1,6 вам нужно выкрутить винтики, которые крепят косынки 1 и 2. На автомобилях более старого происхождения косынки нет. Доступ к фару немного неудобный.

При помощи звёздочки нужно выкрутить саморезы, которые крепят поворотник.

Прокрутите, далее нам нужно поворотник достать.

Мы получили доступ к ещё одной гайке, которая крепит фару.

Фару можем демонтировать, выполняйте всю процедуру предельно аккуратно.

Фару достаём, защёлки отковыриваем.

Стекло аккуратно подковыриваем.

Резинку возьмите со старого стекла и установите на новое.

Капли грязи мы удаляем с отражателя. Тряпкой шоркать нельзя, иначе возможно на стекле появятся царапинки. При помощи кисточки или воды просушите.

Выполните сборку в обратном порядке.

«Американская мечта» остается реальностью. Cadillac представил новые кроссоверы

Смотреть все фото новости >>

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Как разобрать фару ВАЗ 2110

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой. Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Фары ВАЗ 2110 Бош

Замена стекла фары Bosch производится проще, т.к. вместо герметика используется резиновый уплотнитель. Снимаем стекло фар, предварительно отстегнув защелки.Чтобы снять отражатель фары пришлось выкрутить полностью регулировочные винты и вытащить колпачок внутри отражателя (закрывающий лампу ближнего света), поддев его отверткой с другой стороны.При обратной сборке фары установка стекла производится с помощью герметика или уплотнителя (можно использовать мягкий, строительный). Кстати, а Вы знаете, как сделать тюнинг фар ВАЗ 2110 ?

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные.

Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло.

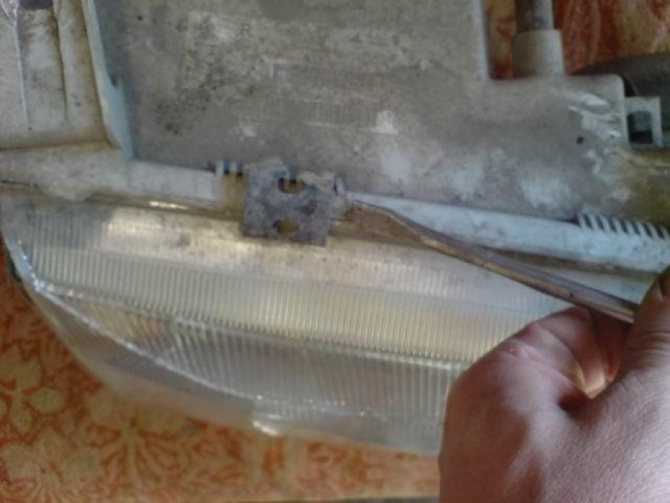

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

Разборка фар Киржач ваз 2110

Видеоурок по разборке передних фар десятого семейства (Киржач) Ролик представляет собой пример, полной.

Ремонт фары ваз 2110 boch

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

Со стеклом разобрались, идем дальше.

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.

3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.

4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.

5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.

Фото и видео инструкция о том как снять фару на ВАЗ 2110

Для того, чтобы заменить лампочку, снятие, а тем более – разборка блок фары не требуется. Но в случае, когда возникает желание протюнинговать, заменить стекла и т.п., совсем не помешает знание того, как на ВАЗ 2110 снять фару. Фара на ВАЗ 2110

Виды световых приборов

На ВАЗ 2110, в зависимости от года выпуска, производителя могут быть установлены либо фары Киржач, либо Bosch. Как те, так и другие представляют из себя блок, в который включены фары дальнего, ближнего света, габаритный свет, указатели поворотов.

Как бы особых отличий не наблюдается, но есть некоторые нюансы:

1. У Киржач стекло посажено на герметик, поэтому как снять, так и заменить его новым сложнее. К тому же, стекло для ближнего света здесь с линзой, которая делает световой поток более целенаправленным, хотя и ограниченным;

Левая блок фара Киржач

Правая блок фара Bosch

Однозначно сказать какие блок фары лучше, сложно. Но разборка Бошевских однозначно проще. В любом случае не помешает знать, как это делается в обеих случаях.

Демонтаж

Чтобы снять блок фару, необходимо, открыв капот:

1. Обесточить ВАЗ 2110 (это необходимо делать всегда во время ремонта, особенно всего, что связано с электричеством) путем отсоединения минусовой клеммы от АКБ;
2. Снять с радиатора облицовку;
3. Отсоединить от фары колодку с проводами;
4. Прижать защелку цилиндра гидрокорректора и, повернув его на 90° вправо, вынуть из гнезда. Шланги отсоединять не нужно;

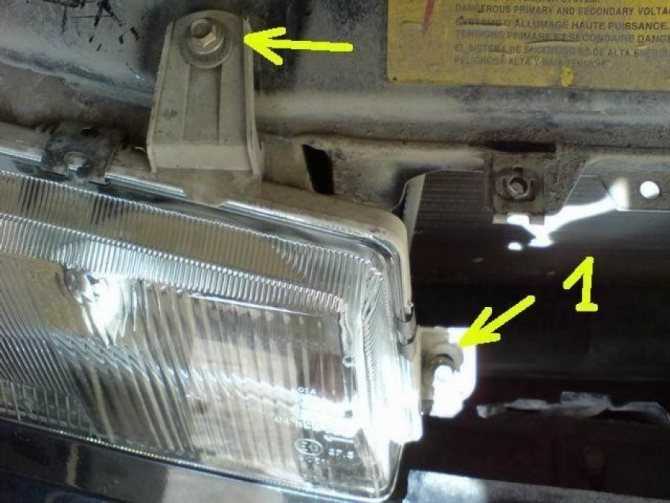

5. Открутить три болта, крепящие блок фару, затем подвинуть ее назад;
6. После чего – сдвинуть устройство в бок, в сторону к центру машины, пока оно не выйдет из зацепления с крылом крючок;
7. Ослабить верхние болты бампера;
8. Нажать на накладку снизу, пока ее фланец не выйдет из зацепления с буфером, затем снять накладку;
9. Открутить гайку, крепящую фару снизу;
10. Выдвинув блок фару к себе, отсоединив колодку от указателя поворота, можно ее снять.

Разбор

Произведя правильное снятие, при этом ничего не сломав, можно произвести замену на новое оборудование. А можно разобрать и произвести тюнинг или самостоятельный ремонт.

Происходит разборка так:

• Отверните винты крепления (их два);
• Выведите из зацепления с фарой два крючка на указателе поворота. Теперь можно разобрать на две части.

Как снять стекло?

Снятие понадобится, если нужна, например, замена лопнувшего стекла на ВАЗ 2110 или же оно помутнело, покрылось микротрещинами и т.п.

Если вы имеете дело с Бош, то нужно отжать защелки, затем без труда снять стекло. Устанавливая новое, стоит осмотреть резинку, ее замена также не помешает. Некоторые дополнительно применяют еще и герметик, хотя особой надобности в этом нет, если конечно, вы имеете дело с подлинными изделиями, а не китайскими подделками.

С Киржач придется немного дольше повозиться. Здесь, чтобы произвести снятие стекла, нужно вначале плоскую отвертку аккуратно вставить в угол стекла, образуя щель. Затем к процессу подключить тонкий канцелярский нож.

Вот так, с помощью ножа и отвертки возможно, удастся отсоединить стекло. Если герметик «упирается», нужно подогреть его феном, и сразу же продолжить снятие герметика, пока он тепленький.

При установке новое стекло блок фары можно посадить на более мягкий, строительный герметик. Кроме того, сняв стекло, можно с наружной стороны автомобиля разобрать отражатель, если ему также нужна замена.

Замена деталей фары

В некоторых случаях полная замена фар может не потребоваться, порой поломки можно устранять, заменяя детали фар.Довольно часто владельцы автомобилей замечают, что при движении автомобиля заметно дрожание света. Это может быть из-за дребезжания отражателя.Чтобы устранить дрожание света необходимо проверить:

• расположение отражателя на месте в защелке;
• наличие тяг регулировочного болта;
• упор в посадочные углубления штока гидрокорректора;
• провисание нити (местами меняются лампы дальнего и ближнего света);
• целостность трубки гидрокорректора.

Более удачными методами устранения дрожания являются:

• замена гидроколлектора на электрокорректор;
• наращивание длины штока гидрокорректора для натягивания пружины.

Колпачки могут заменять пластиковым дюбелем длинной 8 миллиметров; колпачком, который можно сеять с тормозного штуцера; другим пластиковым колпачком.Делается это в таком порядке:

• из осветителя вынимается гидрокорректор;
• на шток корректора плотно вдевается колпачок, не позволяя ему соскакивать вовнутрь;
• корректор устанавливается в посадочное гнездо.

Замена гидрокорректора фары 1-ый способ

Также часто случает поломка гидрокорректора фары, из-за чего перестает работать регулировка и опускается отражатель. Корректировку светового пучка приходится производить достаточно часто, в особенности, при сильной загрузке багажника машины, когда свет направлен в глаза водителей машин, которые движутся навстречу вам.Ремонт гидрокорректора фары занимает немного времени:

• Сначала откручивается крепеж фар и снимается;
• Фара разбирается: аккуратно снимаются стекла и металлические скрепки;
• С помощью ножа стекла очищаются от герметика;
• Срезается выпуклый профиль на стекле;
• С оборотной стороны откручиваются саморезы;
• Вынимается бумажный отражатель.

В результате есть вероятность, вновь пережать корректор.

После выполнения необходимых действий фара собирается в порядке, обратном разборке.

Замена гидрокорректора фары 2-ой способ

Также есть второй способ отремонтировать гидрокорректор.Для этого:

• На винтах регулировки нарезается резьба (метрическая 3);
• Винты закручиваются в осветитель, потом одеваются шайбы;
• Вынимаются пластиковые крепления;

• Надевается планка с размещенными на ней модулями ближнего и дальнего света;
• Сверху надевается: шайба, на шайбу пружина, поверх которой надевается еще одна шайба. Стоит использовать контргайки;
• Все закручивается;
• Конструкция фиксируется с помощью анаэробного герметика.

ПОДРОБНОСТИ: Стартер ВАЗ 2109 – схема механизма, неисправности, замена Видео » АвтоНоватор

Ремонт осветителя

Осветитель можно отремонтировать и без необходимости производить разборку. Шарик можно защелкивать в плас через отверстие ламп с задней стороны осветителя, не снимая стекло.Итак:

• Сначала просверливается отверстие четко напротив защелки наверху фар;
• В сделанное отверстие вставляется отвертка;
• На шарик корректора закрепляется цанга;
• Затем просверленное отверстие заклеивается;
• По навесной петле от мебельного шкафчика (петли длиной 5-6 сантиметром, с вырезом сверху и отверстиями крепления, куда она крепится) прикрепляется на все выломанные узлы корректора;
• Навес заводится в прорез регулировочного винта;
• Винт смещается, чтобы прорез оказался в узком участке навеса;
• Придерживая навес, винт выкручивается до упора с усилием. Так происходит фиксация навеса, который необходимо размещать в горизонтальном положении;
• С помощью электродрели, пользуясь 3-миллиметровым сверлом, в основании осветителя делаются отверстия там, где на навесе имеются отверстия;
• В отверстие закручивается укороченный саморез так, чтобы он не доставал до отражателя дальнего света. Такая прорезь позволит надежно зафиксировать регулировочный винт, сломать который вновь не получится.

Перед проведением работ рекомендуется посмотреть данное видео, где показывается, как заменить фару на Ваз 2115, что полностью схоже с десяткой.

Кроме того, как советуют эксперты и мастера, желательно при замене часто пользоваться фото-материалами, который представляют собой наглядное пособие. Своими руками, если делать все, как требует инструкция, можно не только

или фары целиком, но и провести ремонт любой детали автомобиля.

Замена ламп ближнего и дальнего света Ваз 2110 -2112

Прежде чем начать, обязательно вы должны знать некоторые нюансы которые касаются светового освещения в автомобиле, а именно лампа ближнего и лампа дальнего света абсолютно ставится идентичная, поэтому если вы придёте в магазин и услышите ответ: “А вам лампочку на ближней или же на дальний свет?”, то в таком случае объясните продавцу или же уходите из магазина прочь, потому что эти обе лампы ставятся с завода на данные модели идентичными, а именно лампы ставятся только лишь «H1»!

Разборка фары и снятие стекла «Bosh» – своими руками

1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.
2. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.
3. Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками .

Разборка фары и снятие стекла «Киржач» – своими руками

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло

1. Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.
2. При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.
3. Будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.
4. Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.
5. Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.
6. И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).
7. Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.
8. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.
9. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.
10. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.
11. Теперь из пластмассового корпуса фары можно достать плату
