Коробка передач 5-ступенчатая на газ 3309 с двигателем ммз 245 дизель

Снятие и установка коробки 3307

Демонтаж и монтаж КПП сделать несложно. Нужно только учитывать вес агрегата (56 кг), поэтому для снятия и установки нужно 2 или 3 человека. Проще всего работы производить на яме. Демонтаж выполняем в следующем порядке:

• Разбираем пол в салоне около рычага КПП;
• Снимаем рычаг передач;
• Откручиваем карданный вал;
• Отсоединяем от коробки тягу ручного тормоза;
• Снимаем вилку сцепления;
• Откручиваем трос спидометра;
• Отворачиваем четыре гайки крепления коробки к картеру маховика двигателя;
• Демонтируем коробку.

Устанавливают КПП в обратном порядке. Если агрегат подлежит ремонту, то масло удобнее слить сразу, пока коробка еще стоит на автомобиле.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

• не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
• затруднен переход между передачами;
• при перегрузке автомобиля «слетает» активная передача;
• «залипание» одной скорости, невозможность перехода на нейтраль;
• шум со стороны КПП во время движения авто;
• на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
• протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

• треск возникает из-за износа одиночных зубьев, сколов шестеренок;
• поломка зубьев в блоке передач;
• постоянное срабатывание трения вилок переключения;
• износ валов и подшипников приводит к невозможности сменить передачу;
• поломались сальники;
• закончилось или пришло в негодность масло.

О выборе главных цилиндров сцепления

Если у владельца «шестёрки» начались проблемы со сцеплением и он решил приобрести новый цилиндр, то перед ним неизбежно встанет вопрос: а какой цилиндр лучше взять? Ответ прост: главный цилиндр сцепления на всей вазовской «классике» начиная с ВАЗ 2101 по ВАЗ 2107 практически не претерпел изменений. Следовательно, на «шестёрку» можно без проблем поставить цилиндр с «копейки», с «семёрки» или с «четвёрки».

Водители считают наилучшим вариантом устанавливать на «шестёрку» стандартные вазовские цилиндры

Представленные в продаже цилиндры тоже универсальны, они подходят ко всему модельному ряду классических автомобилей ВАЗ. Как правило, автолюбители стараются устанавливать оригинальные вазовские цилиндры. Проблема заключается в том, что вазовская «классика» давным-давно снята с производства. И запчастей к ней с каждым годом становится меньше. Это правило относится и к цилиндрам сцепления. В результате автовладельцы вынуждены пользоваться продукцией других производителей. Вот они:

• FENOX. Это самый популярный производитель запчастей к вазовской «классике» после ВАЗа. Цилиндры от FENOX можно найти практически в любом крупном магазине запчастей по всей стране. Эти цилиндры надёжны и пользуются неизменно высоким спросом, несмотря на несколько завышенную цену. Если стандартный вазовский цилиндр водитель может приобрести за 450 рублей, то цилиндр от FENOX может стоить 550 рублей и выше;

  Цилиндры сцепления от FENOX — вторые по популярности после вазовских

• Pilenga. Цилиндры от этого производителя встречаются на прилавках магазинов гораздо реже, чем продукция FENOX. Но при должном старании найти такой цилиндр всё же можно. Цена на цилиндры Pilenga начинается от 500 рублей.

  Найти цилиндры Pilenga в продаже сегодня не так-то просто

И это все крупные на сегодняшний день. Разумеется, сегодня на рынке запчастей есть масса других, менее известных брендов. Однако связываться с ними настоятельно не рекомендуется. Особенно если их цилиндры стоят вдвое дешевле вышеуказанных. Весьма высока вероятность купить подделку, которая прослужит очень недолго. Вообще, цилиндры сцепления на «классику» подделывают часто. Причём в отдельных случаях подделки выполняются настолько искусно, что отличить их от оригинала может только специалист. А для рядового автолюбителя единственным критерием качества остаётся цена. Следует понять: хорошие вещи всегда стоили дорого. И цилиндры сцепления не являются исключением из этого правила.

Что касается установки на ВАЗ 2106 цилиндров от других автомобилей, то такие эксперименты автолюбителями почти не практикуются. Причина очевидна: цилиндр сцепления от другого автомобиля рассчитан на другую гидравлическую систему. Такой цилиндр отличается как по размерам, так и по техническим характеристикам, важнейшей из которых является способность создавать давление. Уровень давления, создаваемого «не родным» цилиндром сцепления, может оказаться или слишком низким, или наоборот, слишком высоким. Ни в первом, ни во втором случае это не сулит ничего хорошего гидравлике «шестёрки». Таким образом, установка «не родных» цилиндров на ВАЗ 2106 — явление крайне редкое. И делается это лишь при полной невозможности достать нормальный вазовский цилиндр.

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

• Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
• Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер Откручиваем верхние болты, которые крепят коробку к двигателю Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной) Гайка расположенная слева снимается полностью Откручиваем шаровую опору и рычаг подвески Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода При установке КПП обратно важно отрегулировать кулису (не забыть) Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон Откручиваем КПП от подушки При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника. После снятия коробки вы сможете определить причину неисправности

Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

Внимание: Корзину откручивайте равномерно, выкручивайте каждый ее болт на оборот, затем переходите к следующему. Действуйте так, пока полностью не открутите корзину

• Снимаем корзину с диском сцепления
• Проверяем целостность пружин корзины
• Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
• Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
• Проверяем так же состояние выжимного подшипника, при необходимости заменяем
• Затем устанавливаем диск сцепления и корзину обратно

Важно: Обратите особое внимание, чтобы промежуточный диск своей выступающей частью смотрел в сторону корзины (а плоская часть соответственно обращена в сторону мотора)

• Вставьте оправку через корзину в ведомый диск
• Делаем это, чтобы ведомый диск расположился по центру маховика
• Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

• Вставляем оправку в коленчатый вал
• Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
• Вынимаем оправку
• Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
• После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Читать дальше: Как привыкнуть к новой машине

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом. » alt=»»> » alt=»»>

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно – рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами – GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами – COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль – колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

Читать дальше: Киа спектра 2008 тюнинг

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей

Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП

Схема устройства сцепления на Газели

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

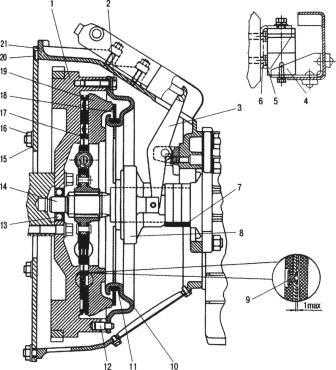

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

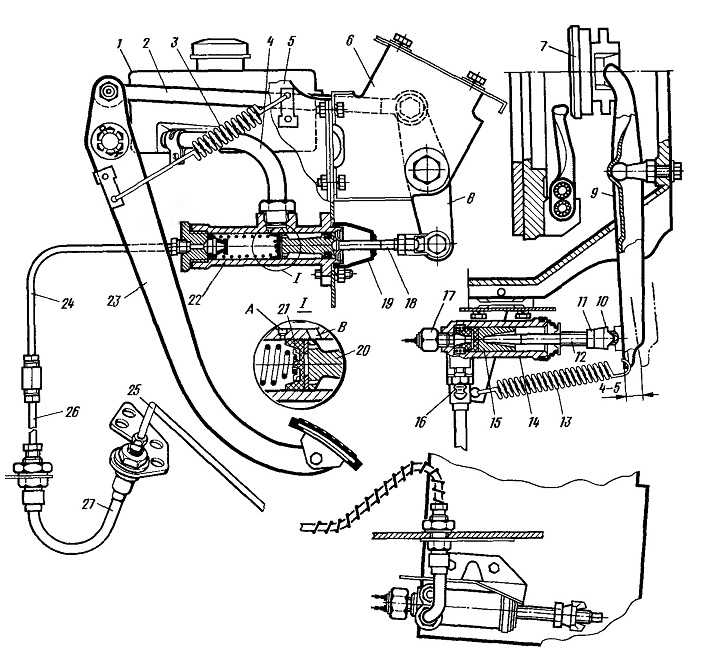

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Как сделать качественную замену

Регулировка сцепления ВАЗ 2109

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Параметры трансмиссии, тормозной системы «ГАЗ-3309»

Каждый из двух выбранных двигателей оснащается пятиступенчатой механической коробкой передач, которая поддерживает постоянное зацепление использованных в основе системы шестерен. Коробка передач имеет в основе специальные синхронизаторы. Основная передача – гипоидного образца, коническая. Передаточный показатель основной передачи КПП – 4,556.

Предусмотрено сухое сцепление с однодисковой основой, внедрением демпфера текущих крутильных колебаний на базе ведомого диска, а также специальной диафрагменной пружиной нажимного типа. Добавлен гидравлический привод механизма сцепления. Карданная передача представляет собой два открытых вала, с использованной в основе, промежуточной опорой, а также тремя дополнительными карданными шарнирами на базе игольчатых подшипников. Интегрирован шестеренчатый конический дифференциал, а полуоси целиком разгруженные.

Рама грузового автомобиля «ГАЗ-3309» представлена клепаной, штампованной конструкцией. Предусмотрены специальные дисковые колеса, ободом повышенной прочности, а также внедрением разрезного бортового кольца. Качественное движение по дороге поддерживают радиальные, пневматические шины с величиной 8,25. Задний мост оснащается шестеренчатым дифференциалом с коническим типом конструкции. Основные компоненты системы подвески:

• две пары продольных рессор с полуэллиптической формой и специальными рессорами в заднем механизме подвески;
• амортизаторы телескопического и гидравлического образца в основе передней оси грузового транспортного средства;
• текущий угол свеса при условии полной нагрузки достигает 38 градусов для переднего, а также 25 градусов для заднего.

Максимальный угол наклона, который может без труда преодолеть транспортное средство, составляет 25% или 14 градусов в эквиваленте. Рулевая система оснащена специальным гидравлическим механизмом с раздельным видом расположения функционального распределителя и силового цилиндра. Рулевая тяга «ГАЗ-3309» поддерживает качественное маневрирование, поддержку вывода автомобиля из потенциально опасных поворотов. Рулевая система дополнительно оснащена клапанной коробкой насоса, которая обеспечивает ограниченный уровень давления. Механизм представлен специальными шариковой гайкой и винтом. Действующий усилитель рулевого привода представлен гидравлической системой с раздельным форматом расположения силового цилиндра. Насос рулевого механизма – шестеренчатое оборудование с внедрением переливного клапана.

Функционирование тормозной системы дизеля «ГАЗ-3309» обеспечивается пневмогидравлическим приводом. Активная тормозная система представлена колодочным устройством барабанного типа с установкой вакуумного насоса, а также автоматическим регулятором зазора между барабаном и накладкой. Предусмотрена тормозная система запасного типа с установленным механическим приводом тросового образца, а также задним тормозным механизмом, блокирующим движение колес.

Если система управления вышеуказанной техники при повороте ключа зажигания на старт, не включает стартер, то причина поломки заключается в электрическом оборудовании или электронных системах грузовика. Причины могут быть следующие:

• Неисправность блока реле и предохранителей
• Отсутствие контактов в разъемах электропроводки
• Неисправность главного реле грузового автомобиля
• Выход из строя замка зажигания Выход из строя стартера
• Обрыв или замыкание шины КАН
• Отсутствие “массы”
• Отсутствие напряжения питания на блоке управления двигателем
• Обрыв или замыкание жгута проводки
• Неисправность втягивающего реле стартера
• Выход из строя замка зажигания
• Выход из строя блока управления двигателем

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше

Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг)

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

УСИЛЕНО ДЛЯ «БЫЧКА»

УСИЛЕНО ДЛЯ «БЫЧКА»

СЦЕПЛЕНИЕ АВТОМОБИЛЕЙ ЗИЛ МОДЕРНИЗИРОВАНО

ТЕКСТ / СЕРГЕЙ ГЛАЗАЧЕВ, ЛЕОНИД ТАРАСОВ, АМО «ЗИЛ»

С весны нынешнего года завод устанавливает на часть автомобилей семейства «Бычок» более мощные двигатели семейства Д-245 (они развивают 100 кВт против прежних 76). «Сильный» мотор потребовал усиленного сцепления. Начиная с апреля завод поэтапно внедряет модернизированную конструкцию, распространяя ее и на машины ЗИЛ-433360, 494560 с бензиновыми моторами ЗИЛ-508.

В ведомом диске усилена демпферная часть: пружины завулканизированы резиной. Применены безасбестовые фрикционные накладки. Чтобы они меньше изнашивались и сцепление включалось плавно, со стороны короткой части ступицы накладка закреплена на диске через упругие пластины. Толщина рабочей части диска в свободном состоянии увеличилась. Наружный диаметр не менялся — 340 мм (размерность ЗИЛ-130).

Отличить усиленные ведомые диски проще всего по расположению заклепок (рис. 1).

Для дизельных двигателей усиленный ведомый диск в сборе имеет номер 3250–1601130, для карбюраторных — 055030–1601130. Они различаются между собой длиной ступицы — 50 мм для бензинового мотора, 43 мм — для дизеля.

В нажимном диске c кожухом по-иному отрегулировано положение рычагов, чтобы увеличить перемещение потолстевшего нажимного диска (рис. 2). Установлены более сильные пружины, которые от прежних можно отличить по длине в свободном состоянии — 65 мм вместо 63 мм. Обозначение нажимного диска с кожухом осталось без изменения — 130–1601090; его можно устанавливать на автомобили прежних выпусков совместно с ведомыми дисками 130–1601130 или 431900–1601130.

Под болты крепления сцепления, между кожухом и маховиком, теперь установлены шайбы 3250–1601127 толщиной 1 мм (8 шт. на комплект).

В привод сцепления внесены следующие изменения: установлен оригинальный рычаг вилки с плечом 60 мм (было 70 мм); свободный ход рычага, измеряемый по оси соединительного пальца, отрегулирован в пределах 5–6 мм. Кроме того, заменен кронштейн крепления пневмогидроусилителя (ПГУ); номера новых деталей начинаются с обозначения 3250.

На ранее выпущенные автомобили можно ставить усиленные ведомые диски сцепления. Для этого придется установить ряд оригинальных деталей (шайбы, рычаг вилки, кронштейн ПГУ) и самостоятельно выполнить регулировки, о которых сказано выше. Помните, что «дизельные» и «бензиновые» диски отличаются; при установке ведомого диска короткая часть ступицы должна быть обращена к нажимному диску и коробке передач.

Рис. 1. Расположение заклепок на новом (а) и старом (б) ведомых дисках сцепления.

Рис. 2. Регулировка положения рычагов нажимного диска.
