Как поменять вилку сцепления на газели

Замена сцепления Газель бизнес

Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.

Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).

Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.

Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.

Дальнейшая разборка:

Разъединяем провода, идущие к КПП;
Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
Затем откручиваем гайки крепления самой КПП и демонтируем ее.

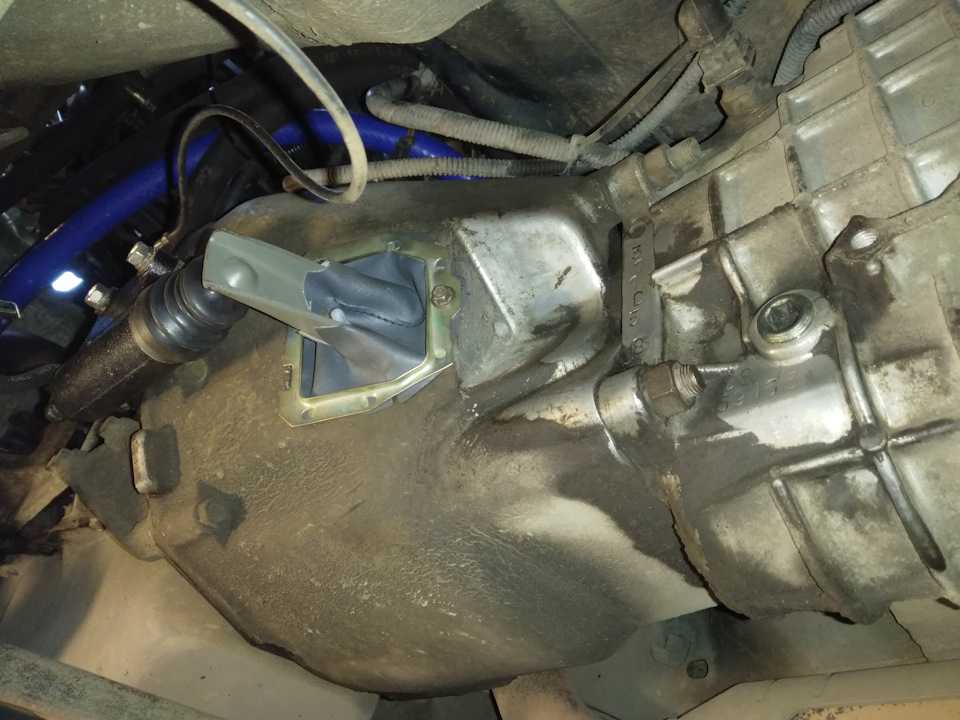

Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку. Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.

Отворачиваем шесть болтов на корзине. Все разобрано.

Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.

Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.

Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.

Прокачка системы гидропривода сцепления

1. Залить в бачок главного цилиндра сцепления свежую тормозную жидкость до уровня на 15–20 мм ниже верхней кромки бачка. 2. Снять защитный колпачок с клапана рабочего цилиндра. 3. Надеть на клапан шланг для прокачки. Опустить другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. 4. Несколько раз нажать на педаль сцепления и удерживать педаль сцепления в нажатом положении. 5. Открыть клапан прокачки для выпуска воздуха из системы. Наличие воздуха в системе определяют по появлению пузырьков в емкости. 6. Закрыть клапан прокачки. 7. Повторять действия, описанные в пунктах 4-6, до тех пор, пока не перестанут появляться пузырьки воздуха в емкости. 8. Снять шланг с клапана прокачки и надеть колпачок. 9. Долить тормозную жидкость в бачок главного цилиндра до уровня на 20 мм ниже верхней кромки бачка.

10. Отсутствие воздуха в системе можно определить по величине перемещения наружного конца вилки выключения сцепления: при полном нажатии на педаль сцепления она должна составлять не менее 14 мм.

Если нужно снять полностью педальный узел:

Отсоединяем два провода выключателя сигнала торможения.

Головкой на 13 с удлинителем отворачиваем две гайки, расположенные за кронштейном рулевой колонки (не перепутайте их с гайками крепления самого кронштейна).

Вынимаем шплинт оси толкателя педали тормоза и, удерживая ключом на 17 болт, ключом на 19 отворачиваем гайку. Вынимаем болт.

Таким же образом вынимаем ось толкателя педали сцепления (она не шплинтуется).

В отверстиях толкателей педалей сцепления и тормоза вставлены пластмассовые втулки. При сборке смажьте и установите их на место.

Ключом на 13 отворачиваем 4 гайки крепления кронштейна к панели…

…и вынимаем педальный узел.

Устанавливаем педальный узел в обратной последовательности.

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

в коробке передач слышится шум при движении авто;
передача выключается самопроизвольно;
смена передач вызывает различные посторонние шумы;
переключение передач происходит затруднительно.

http://znanieavto.ru/mufta/zamena-scepleniya-gazel.htmlhttp://www.alpha-avto.ru/articles.php?articleid=585http://autointerline.ru/kak-zamenit-vilku-sceplenija-na-gazeli/http://vesko-trans.ru/zamena-vilki-sceplenija-gazel-406/http://avtomobilgaz.ru/furgony/gazel/regulirovka-zamena-scepleniya-gazeli.html

Какие неисправности могут быть у сцепления

Как правило, сцепление автомобиля имеет основные неисправности, которые известны человеку. В частности, практически все эти неисправности вынуждают механика полностью заменить устройство. Сама же замена должна сопровождаться полным демонтажем и разбором такого механизма. К основным неисправностям, так называемым болезненным симптомам сцепления, при которых нужна его замена, относятся:

шум, возникающий во время подключения сцепления (при этом шум не такой, как бывает обычно, а усиленный);
в процессе работы механизма чувствуются сильные и резкие рывки. В частности, это ощущается при включении первой передачи или же в процессе переключения с низкой на высокую;
автомобиль начинает буксовать, когда нажимается педаль сцепления;
устройство не выключается или делает это медленно, в результате чего слышится характерный скрежет.

Вышеперечисленные признаки — это основные причины, из-за которых этот механизм нужно будет заменить. Но следует знать, что производитель рекомендует при замене старого сцепления переустановить все составляющие его детали. Например, следует знать, что при замене сцепления рекомендуется сменить выжимной подшипник, а также другие детали и механизмы.

На видео — замена диска сцепления ВАЗ:

В частности, такая замена объясняется тем, что после замены сцепления старые и незаменённые детали уже не смогут функционировать так, как прежде. Такую ситуацию можно сравнить разве что с заливанием молодого и свежего вина в старый, полностью истрёпанный бурдюк. Помните, что старые детали не смогут нормально функционировать с новыми, и неудивительно, что придётся через определённое время провести повторную замену.

Установка диска сцепления — это наиболее частая составляющая замены сцепления. Это объясняется тем, что по статистике именно диск сцепления чаще всего выходит из строя. А дефектами в диске могут выступать следующие моменты:

механические деформации, которые чаще всего происходят со временем или же от неправильной эксплуатации сцепления;
выход из строя пружины демпферов;
износ шлицов ступицы;
износ фрикционных накладок.

Если хоть один из вышеперечисленных дефектов наблюдается, то это приводит к выходу из строя всего диска. Следовательно, нужно проводить замену.

Если слепо верить производителю, то можно оказаться в нелепой ситуации, когда на дороге, вдали от автосервиса, отказывает сцепление и продолжать путь дальше нет возможности. В таких случаях редкий водитель способен оставаться хладнокровным, а большая часть начинает ругать себя за то, что не догадались своевременно провести диагностику. А ведь действительно, как уверяют водители со стажем, проверять диск сцепления нужно на каждые 80 км пробега автомобиля, тем более по нашим «идеальным» российским дорогам.

Важно своевременно проводить диагностику. Делается это путём проверки толщины диска сцепления. А для этого принято использовать специальный измерительный калибр

Автомобиль поднимают на домкрат, и калибр подсоединяют к рабочему цилиндру сцепления

А для этого принято использовать специальный измерительный калибр. Автомобиль поднимают на домкрат, и калибр подсоединяют к рабочему цилиндру сцепления.

Есть и другой способ проверки, называемый народным. Таким методом диагностики злоупотреблять не рекомендуется, так как увеличивается износ механической части диска. Нужно будет при включённой 4-й или 5-й передаче запустить мотор и нажать на педаль акселератора, одновременно держа педаль сцепления. Если двигатель не заглохнет, то это говорит об износе ведомого диска сцепления.

Search

Регулировка и замена Газель сцепления

Во избежание неисправности автомобиля можно заменить цилиндр ведомой сцепления или цилиндр на Газель и другие детали. Необходимо как можно скорее заменить комплект сцепления и другие компоненты, чтобы при необходимости диагностировать и ремонтировать автомобиль. В будущем это позволит избежать поломок на трассе и аварий.

Схема сцепления «Газель»

Принцип работы системы сцепления

Имеется коробка для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя, поскольку плавная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет управлять без сцепления, а работа трансмиссии будет неэффективной.

Для комфортной работы силовой установки необходимо сначала изменить крутящий момент, снятый с коленчатого вала в коробке передач (коробке передач). Затем он бежит по ведомой оси. Поскольку переключение передач затрудняет переключение передач, которые сильно ударяют друг о друга, переключение передач затруднено. Если коробка постоянно подключена к устройству, двигатель должен быть остановлен, чтобы полностью остановить автомобиль.

Работа сцепления в автомобиле газель

Для решения этих проблем в машине имеется сцепление, представляющее собой специальный узел коробки. Это способствует временному разделению двигателя и коробки передач, что приводит к прерыванию крутящего момента. Нажав на педаль сцепления, вы можете переключать передачи или останавливать автомобиль. Сцепление позволяет машине двигаться и плавно ускоряться.

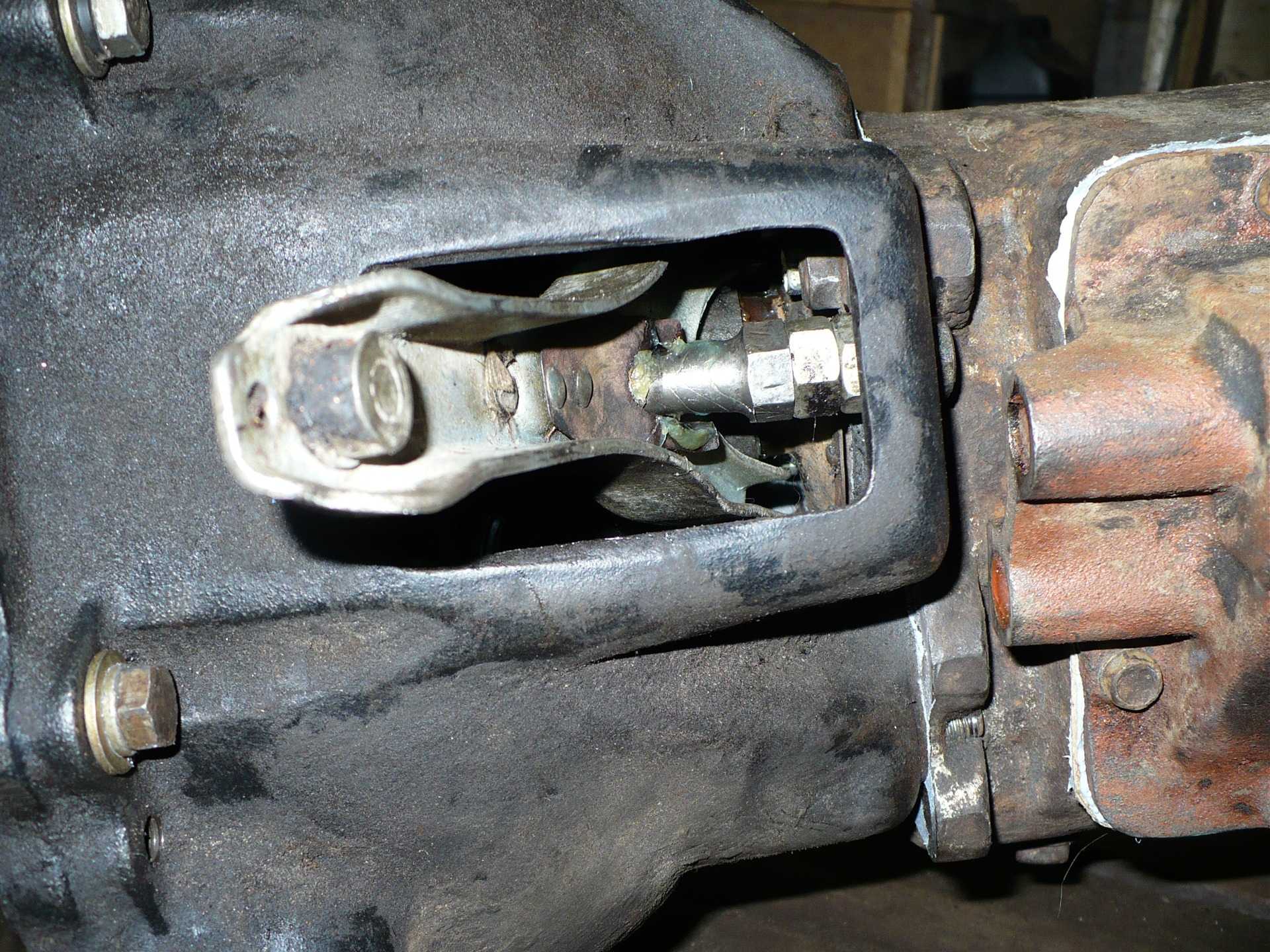

Как заменить вилка сцепления без снятия коробки передач.

в качестве заменить заглушку сцепления

Автомобили ВАЗ-2101-2107 без снятия коробки передач. Вконтакте ремонтные группы.

Как сделать качественную замену

Ремонт и замена заглушки сцепления, включая регулировку педали, занимает мало времени. С высококачественными деталями, такими как производство Sachs или Kraft, замена займет всего около 2 часов.

Сцепление Газель требует надлежащего контроля и своевременной замены из-за частых ремонтов и регулировок. Замена всей сборки не требуется в каждом случае. Этапы замены зависят от марки двигателя автомобиля «Газель», такого как Cummins ZMZ 406 и 405 и так далее.

Причины поломки сцепления

Замена сцепления может потребоваться из-за интенсивного использования автомобиля «Газель» и следующих ошибок:

Процесс замены Газель сцепления

При сборке использовались детали низкого качества.
Во время движения педаль сцепления удерживалась, что строго запрещено для производителей.
Рывки были сделаны со сцены на высоких скоростях.

Чтобы увеличить срок службы сцепления Газель, установка деталей, изготовленных Sachs, будет надежной. Они рекомендованы производителем, потому что они надежны и были проверены на совместимость с коробкой передач и двигателем. При тех же условиях сцепление Sachs, в отличие от деталей другого производителя, прослужит дольше. Общим аналогом клатча Gazelle Business производства Kraft является не только хорошее качество, но и довольно низкий коэффициент прогиба. Наиболее распространенные причины обращения к владельцам Газель для обслуживания — неисправности, связанные с выпуском сцепления.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
Наживите болты буквально на пару оборотов, но не затягивайте!
Аккуратно начинайте насаживать первичный вал на шлицы в диске.
Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
После этого можно ставить КПП и затягивать на ней болты.

Возможные неисправности сцепления ГАЗ-2705 и способы их устранения

Неполное выключение сцепления — сцепление «ведет» (не включаются или включаются с трудом передачи):

— При работе двигателя на холостых оборотах, включенный прямой передаче и выключенном сцеплении вторичный вал коробки передач не должен вращаться

Для проведения проверки необходимо снять карданную передачу и вставить в задний картер коробки передач отдельную скользящую вилку карданной передачи для предотвращения течи масла

— Наличие воздуха в гидравлическом приводе сцепления

Прокачать гидравлическую систему привода сцепления, убедиться, что перемещение конца вилки — не менее 14 мм

— Заедание ступицы ведомого диска на шлицах первичного вала

Устранить заедание на шлицах (зачистить шлицы)

— Коробление ведомого диска

Заменить ведомый диск или выправить его

— Неодновременное нажатие подшипника выключения сцепления на рычаги выключения сцепления

Отрегулировать взаимное расположение концов рычагов выключения сцепления

Неполное включение сцепления — сцепление буксует (ощущается специфический запах, ухудшается разгон автомобиля, падает скорость движения, с трудом преодолевается подъем):

— Ослабление нажимных пружин

Заменить пружины новыми

— Замасливание фрикционных накладок ведомого диска

Заменить ведомый диск или фрикционные накладки.

В случае небольшого замасливания промыть поверхность накладок керосином и зачистить мелкой шкуркой

— Чрезмерный износ фрикционных накладок (до заклепок), рабочих поверхностей маховика и нажимного диска

Заменить фрикционные накладки или ведомый диск

Заменить маховик или нажимной диск или устранить на них задиры и кольцевые риски механической обработкой с учетом рекомендаций

— Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты

Промыть рабочей жидкостью главный цилиндр или заменить манжету

Неплавное включение сцепления:

— Замасливание фрикционных накладок ведомого диска

Заменить фрикционные накладки

— Износ фрикционных накладок (до заклепок)

Заменить ведомый диск или фрикционные накладки

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Устранить заедание на шлицах

— Неодновременное нажатие подшипника выключения сцепления на рычаги

Отрегулировать взаимное расположение рычагов

— Потеря упругости пластинчатых пружин ведомого диска

Заменить ведомый диск

— Заедание рычагов выключения сцепления в опорах или выступов нажимного диска в окнах кожуха

Устранить заедание (зачистить сопрягаемые поверхности)

Вибрации и шумы в трансмиссии при движении:

— Поломка или износ деталей демпферного устройства ведомого диска

Заменить ведомый диск в сборе

— Износ фрикционной шайбы или ослабление нажимной пружины фрикционного гасителя

Заменить фрикционную шайбу или пружину гасителя

«Писк» и шум в сцеплении при работающем двигателе:

— Выход из строя подшипника выключения сцепления

Заменить подшипник. Проверить и восстановить соосность картера сцепления и коленчатого вала

Скрип при нажатии на педаль сцепления при неработающем двигателе:

— Отсутствует смазка или износились пластмассовые втулки оси педали сцепления

Смазать пластмассовые втулки коллоидно-графитным препаратом (ОСТ 08-420-74) или заменить изношенные втулки новыми

Выключение сцепления происходит только при резком нажатии на педаль. При плавном нажатии педаль легко доходит до упора, сцепление не выключается:

— Загрязнение или большой износ зеркала главного цилиндра. Большой износ манжеты поршня главного цилиндра

Промыть, а при износе заменить главный цилиндр. Заменить манжету

Регулировка лепестковой корзины сцепления

Регулировка лепестковой корзины сцепления можно, скорее всего, назвать выходом и сложившейся ситуации. Нет ничего нового чем хорошо забытое старое. Чтобы лепестки вышли наружу в сторону выжимного подшипника. И тем самым увеличился их рабочий ход для отжима диска сцепления. Необходимо установить другой диск сцепления. Чтобы он был тоньше установленного ранее.

При этом лепестки выйдут наружу на большую величину. И тем самым увеличится рабочий ход. Но в моём случае диск необходимо оставить прежний. Значит, следует искать другой выход. Он есть. Достаточно отодвинуть корзину от маховика. Практически требуется подложить шайбы между корпусом корзины и маховиком. В месте установки крепежных болтов.

Безусловно, мы привыкли к иномаркам и разве можно допустить подобное кощунство. Оказывается можно, когда некуда деваться. Китайские запчасти, которые приходится покупать для ремонта своих автомобилей, зачастую требуют доработки напильником.

В Советские времена замена сцепления постоянно сопровождалось этим мероприятием. В эпоху дефицита запчастей. Найти запчасть для автомобиля, которая устанавливалась заводом изготовителем на конвейере было практически невозможно. Что касается дисков сцепления. Продавались диски предназначенные для капитального ремонта. Замена сцепления подразумевает не только замену диска, но и ремонт поверхности маховика и прижимного диска корзины. Что бы сцепление работало правильно, поверхности должны быть идеально ровными. Предполагалась их расточка, то есть удаление выработки. Поэтому если ставить диск сцепления без ремонта прижимного диска корзины. Рабочего хода рычагов не хватало чтобы выжать сцепление из за того что диск сцепления был толще стандартного. Установленного на заводе. Не помогала и регулировка рычагов. Поэтому возникала необходимость подкладывать под корзину изогнутую проволочку. Что бы потом при износе диска удалить её. Не снимая коробку передач. Но как правило удаление не требовалось. Так и ездили с проволочками.

В моём случае главное не переборщить с толщиной шайб. Достаточно чтобы лепестки немного выступали наружу от горизонтальной плоскости расположения лепестков. Главное чтобы не были утоплены внутрь. И тогда сцепление будет работать идеально.

Для этого сначала подложил шайбы толщиной 1,5 мм но этого показалось мало. Увеличил толщину шайб до 1,8 мм. Лепестки практически незаметно стали выступать в сторону выжимного подшипника. Так и оставил.

Опыт дальнейшей сборки автомобиля уже имелся. После того как все было установлено на место попробовали тронуться с места. Сцепление стало работать идеально. Передача включилась, без каких либо проблем. Автомобиль с места тронулся при выжиме сцепления мягко.

Удовлетворенность. Это то что возникло после того как автомобиль стал правильно работать. И замена сцепления прошла успешно.

Замена сцепления на автомобиле Газель Некст имеет подобную проблему. Я не первый кто с ней столкнулся. Я разговаривал со знакомыми механиками на автосервисе. Они постоянно сталкиваются с подобной проблемой. И решать им её приходилось заменой диска. Когда ремонтируешь машину клиенту за деньги, подложенными шайбами проблему решить не получится. Клиенту трудно объяснить что дополнительные шайбы это выход из ситуации.

Установка диска сцепления: на что обратить внимание

Начнем с того, что благодаря сцеплению автомобиль получает возможность плавно трогаться, передачи переключаются мягко, что способствует нормальной работе всех элементов трансмиссии и самого ДВС с сохранением ресурса узлов и агрегатов.

С учетом того, что нагрузки на сцепление высокие, срок службы самого сцепления, в среднем, составляет около 100 тыс.км. На его износ указывает потеря тяги, пробуксовки сцепления, неполное выключение сцепления, трудности при переключении передач, педаль сцепления может стать мягкой или, наоборот, слишком тугой и т.д.

Как правило, замена диска выполняется вместе с заменой корзины сцепления, однако в отдельных случаях меняется только диск. Идем далее. Применительно ко многим авто, есть два способа заменить сцепление:

замена сцепления со снятием КПП;
замена сцепления без снятия коробки;

Не удивительно, что именно второй метод является более удобным. При этом для авто с задним приводом замена выполняется легче. На переднеприводной машине менять сцепление сложнее, однако также возможно выполнить замену своими руками. Давайте остановимся на основных этапах.

Для реализации задачи потребуется наличие подъемника, эстакады или ямы. Перед снятием сцепления необходимо под колеса автомобиля поставить противооткатные упоры.
Прежде всего, нужно отсоединить кардан от КПП и рабочий цилиндр. Далее потребуется отключить концевики проводки выключателя огней заднего хода;
После накидным ключом понадобится открутить крепежные болты, которые фиксируют подушку КПП. Теперь подушку нужно снять;
Далее нужно отодвинуть коробку от мотора на максимально возможное расстояние (чтобы переключатель упирался в днище); Трансмиссия фактически ляжет на входящий патрубок системы выхлопа. По этой причине заднюю часть коробки нужно дополнительно поддерживать подпором или домкратом;
Далее, отводя маховик, потребуется открутить 6 крепежных болтов на корзине сцепления. Для того, чтобы получить доступ к фиксирующим элементам, нужно периодически проворачивать коленвал;
Затем в появившийся паз и посредством смещения корзины сцепления снимается сам диск. Чтобы снять корзину, нужно сдвинуть ее по направлению к ДВС. На последнем этапе потребуется снять вилку и выжимной подшипник;
Замена сцепления выполняется в обратном порядке. При этом предварительно в отверстие подшипника первичного вала коробки передач наносится специальная смазка, а также площадь трения и касания прижимного диска протирается ветошью.

Также во время выполнения работ нужно отцентровать ведомый диск относительно оси коленчатого вала. Чтобы реализовать задачу, нужно использовать правило, которое является имитацией шлицевой части первичного вала. Правило после монтажа должно с легкостью выниматься.

В указанные выемки плотно входят 3 ступицы нажимного диска. Данное конструктивное решение является гарантией эффективной передачи крутящего момента на диск одновременно с возможностью его смещения относительно оси при включении сцепления.

Между нажимным диском и кожухом имеется 18 пружин, которые размещены попарно. Пружины имеют витки, которые выполнены в разные стороны. Это позволяет исключить риски возможного заклинивания. Также чтобы рабочий диск не перекосился и одновременно было достигнуто подходящее усилие, установленные пружины должны быть из одной группы.

От избыточного нагрева во время пробуксовки сцепления пружины защищены шайбами, которые выполнены из прессованного асбестового материала, который отличается жаропрочностью и способностью отводить тепло.

Еще на концах хвостовых вилок имеются сферические гайки с коническими пружинами. Такое решение способно обеспечить определенное качение элемента, которое нужно для того, чтобы нивелировать расстояние между осями в момент отвода диска.

Как сделать качественную замену

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Причины поломки сцепления

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились «рывки» с места при высоких оборотах.

Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

в коробке передач слышится шум при движении авто;
передача выключается самопроизвольно;
смена передач вызывает различные посторонние шумы;
переключение передач происходит затруднительно.

Замена вилки сцепления своими руками
1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?
2. Как определить неисправность вилки сцепления и выяснить причины их появления?
3. Замена вилки сцепления: в чем особенности выполнения работ?

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

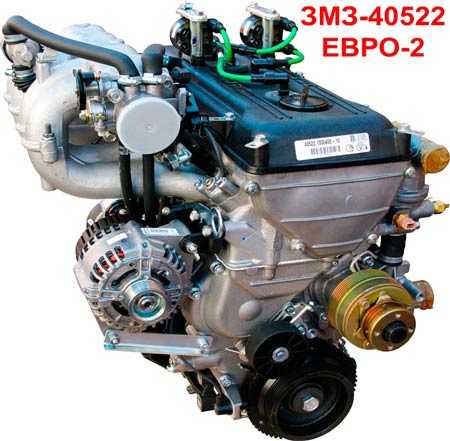

Сцепление Газель Zaset KS-012 (Польша) ЗМЗ 405-406-409

Сцепление Газель Zaset KS-012 Польша ЗМЗ 405 406 409 (корзина сцепления, плюс диск сцепления, плюс выжимной подшипник)

Детали комплекта производятся в Польше. Разработан он был в свою очередь изначально для микроавтобусов Nysa 522, оборудованных двигателями ЗМЗ-402. Затем детали в итоге были подобным образом конструктивно изменены для двигателей ЗМЗ-405-406-409. Качество во всяком случае на достаточно высоком уровне. Кроме того выжимной подшипник одет на стальную направляющую муфту. Комплект считается умеренно мягким. В итоге отзывы водителей положительные.

Цена 6500 руб.
