Как заменить вакуумный усилитель на ваз 2114

Общая информация

Конструктивное решение тормозной системы 2114-й модели практически одинаково для большинства ВАЗ. Поэтому данная инструкция поможет поменять вакуумник на многих автомобилях

Если принято решение поменять устройство самостоятельно, необходимо прочитать в руководстве об эксплуатации своего ВАЗа рекомендации производителя. И приобрести именно тот вакуумный усилитель, модель которого советуют создатели авто.

Во время работы механические соединения деталей забиваются пылью, остатками рабочих жидкостей, грязью. По истечении длительного периода открутить такие болты и гайки становится очень трудно. Они как будто прирастают и становятся монолитом. Чтобы облегчить работы и не повредить поверхности, следует использовать средство WD-40: предварительно взбрызнуть небольшое количество аэрозоля в место соединения и через несколько секунд, приступить к работе.

Проводить работы под капотом помогут удлиненные и специальные изогнутые рукоятки и насадки для головок. Также в наборах головок, как правило, есть специальный ключ-кардан. С его помощью упрощается процесс отвинчивания некоторых гаек.

Параллельно с заменой механизма следует обновить и шланги, так как резиновые изделия быстро изнашиваются и приходят в негодность. А проводить демонтаж-монтаж тормозной системы – дело трудоемкое и требующее времени.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Сама процедура замены выглядит следующим образом.

Отключите минусовую клемму с аккумулятора.
Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.

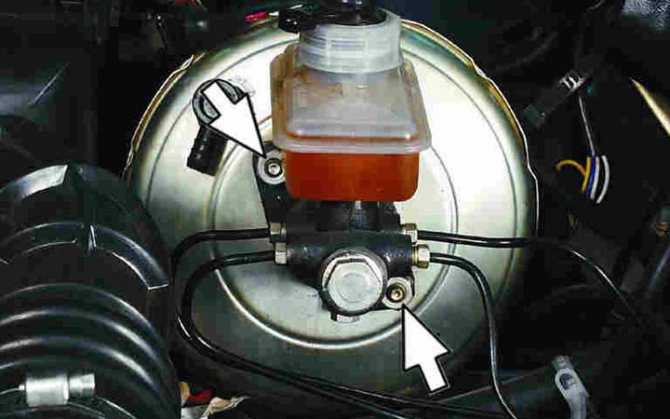

Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
Снимите цилиндр со шпилек.
Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
Установите бачок, залейте до максимальной отметки тормозную жидкость.
Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

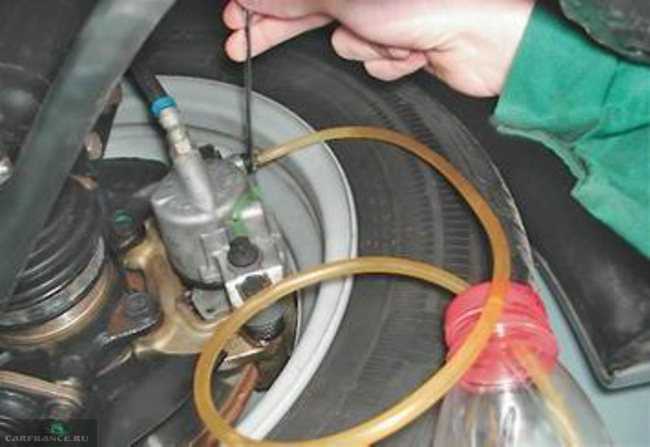

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

ВУТ, безусловно, очень важный механизм тормозной системы автомобиля. Его неисправность может стать источником опасности, поэтому требуется периодическая проверка работоспособности.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
Запустить двигатель и дать ему немного прогреться.
Несколько раз нажать на педаль тормоза.
Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

затяжка и общее состояние хомутов трубопровода ВУТ;
трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

запустить двигатель и дать поработать около одной-двух минут;
до упора нажать на педаль тормоза и заглушить двигатель;
если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Признаки неисправности вакуумного усилителя тормозов Ваз 2114

Неисправности усилителя тормозов влекут за собой несколько фатальных негативных последствий:

Значительное снижение контроля за автомобилем во время циклов торможения. При отсутствии действия усилителя нагрузка на педаль газа пропорционально увеличивается – педаль идет туго, а эффект от торможения значительно снижается. Для неподготовленного водителя такое поведение автомобиля может стать шоком и привести к дорожно-транспортному происшествию из-за увеличившегося тормозного пути; Автомобиль при неисправности тормозов теряет значительный потенциал в торможении и становится практически неуправляемым;

Тугой ход педали газа. В движении педаль очень плохо поддается продавливанию. Это явный признак неисправности атмосферной камеры диафрагмы корпуса усилителя

В таком случае эксплуатировать машину необходимо с большой осторожностью, так как она потеряла определенную эффективность тормозной системы;

На приборной панели загорается с небольшой периодичностью знак о неисправности тормозной системы. Этот признак может относиться и к иным сбоям в работе тормозов, однако в сочетании с тугой педалью тормоза явно говорит о неисправности усилителя

Электронный блок автомобиля осуществляет постоянный мониторинг всех систем на работоспособность (и хотя на модели ВАЗ 2114 данный блок уже давно не считается современным со своими функциями он справляется на хорошем функциональном уровне и с высокой эффективностью несмотря на немногочисленность датчиков);

Ухудшение тормозных качеств системы наряду с остальными признаками говорит о прямой причастности неисправности усилителя тормозов к опасности возникновения происшествия. Этот признак является главным среди всех остальных, как быто ни было эксплуатировать автомобиль с очень слабой системой тормозов очень опасно – контуры в данном случае не получают дополнительного усилия и не могут эффективно осуществлять торможение.

Устранение неисправности чаще всего заключается в замене неисправного элемента новым узлом – это сэкономит время ремонта, так как реанимация старого изделия потребует не меньше времени и чуть меньшей стоимости деталей. Именно поэтому автолюбители чаще всего прибегают к полной замене вышедшей из строя детали.

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:
Две гайки на «17».
Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:
Гайка на «10».
В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:
Гайки на «13».
Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:
Содержимое ремкомплекта.
Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
…и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Порядок операций

Снятие вакуумного усилителя ВАЗ 2110 и установка нового устройства аналогична работам на 2111 и 2112. Для выполнения ремонта не требуются специальные условия. Машина устанавливается на ровную поверхность, и последовательно выполняются такие операции:

Откручиваются крепежи шумоизоляции. Затем нужно отстегнуть ремень расширительного бочка, приподнять его, отодвинуть в сторону, отложить и зафиксировать. Левую часть шумоизоляции нужно изъять и тоже отложить в сторону.

После того, как шумоизоляция изъята, от датчика, показывающего уровень жидкости в тормозной системе, отключается колодка с проводами.

Теперь можно от обратного клапана вакуумника снять шланг, открутить два крепежа цилиндра к усилителю.

Главный цилиндр отворачивается в сторону, здесь нужно следить за шлангами, если они порвутся – придется менять и их.
Теперь нужно перейти в салон автомобиля. Отсюда можно выкрутить четыре крепежа, которые держат кронштейн вакуумника на кузове. Они расположены под приборной панелью.
Также в салоне нужно отсоединить от устройства стоп-сигнала колодки проводов.
Теперь снимается стопорная пластина пальца. Его нужно поддеть отверткой. Затем выталкивается палец, он из металла, его легко вытащить, нажав снизу или сверху. Затем от педали отсоединяется толкатель усилителя.

Теперь нужно снять усилитель с кронштейна, предварительно отвернув два крепежа от кронштейна.

На этом процедура снятия вышедшего из строя вакуумного усилителя завершена. Новый узел устанавливается в обратной последовательности. Нужно точно соблюдать порядок. Ошибки – не допустимы. Операции установки выполняются до этапа обратного монтажа шумоизоляционного материала. Здесь нужно остановиться и протестировать усилитель в работе. Если результаты проверки – положительные, можно полностью завершать работы. Не нужно забывать о плавном ходе педали, он должен варьироваться в пределах между 3 и 5 сантиметрами.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
Теперь появляется возможность отодвинуть шумоизоляцию;
Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Для справки! Большинство деталей переднеприводного семейства ЛАДА между собой взаимозаменяемы. ВУТ не стал исключением, за одним маленьким нюансом, шток в 2108-21099, немного длиннее, чем у «десяток». Поэтому, на вопрос: подойдет ли вакуумник от ВАЗ 2109 на ВАЗ 2110? Можно ответить утвердительно – да. Но, педаль тормоза будет расположена чуть выше.

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

Набор отверток;
Пассатижи;
Накидной ключ на 13 и 17 миллиметров;
Специальный ключ для тормозных трубок;
Новые заглушки;
Новые штуцеры.

Процедура замены

Приступаем непосредственно к работе.

Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Работа по замене вакуумного усилителя ВАЗ 2114 проходит в несколько этапов

Для того чтобы выполнить замену этого устройства потребуются рожковые и торцовые ключи на «10», «13» и «17». Также необходимо время на выполнение работы и новый ВУТ.

Для того чтобы снять этот элемент тормозной системы необходимо отсоединить от педали шток при помощи изъятия штопорной скобы. Далее в моторном отсеке откручиваем тормозной цилиндр. Можно открутить лишь одну трубку (три другие крепятся к кузову). Этого будет вполне достаточно для того чтобы снять цилиндр. Далее отключаем шланг, идущий от впускного коллектора к клапану ВУТ.

Многие опытные (и не очень) автолюбители, до конца не понимают что представляет собой гидроусилитель, а также каковы его конструктивные особенности. Разберемся вкратце:

внешне он представляет собой кожух, внутренняя часть которого содержит клапан. На две части его делит диафрагма — специальная резиновая прослойка;
одна из частей имеет название «атмосферная», а другая — «вакуумная» — соединяется с впускной трубой, принадлежащей силовому агрегату;
клапан представляет собой пластиковый кожух, внутри которого содержатся ключевые, подверженные износу, элементы;
клапан содержит в своем составе: шток, размещенный на втулке, который располагается возле поршня и буфера. Также там присутствует клапан, на пружинах возврата и толкателе.

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

монтажная лопатка, мощная плоская отвёртка;
пассатижи;
молоток;
щётка с металлическим ворсом;
тиски слесарные большие;
комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;
герметик силиконовый.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.
Аккуратно разъедините элементы, придерживая крышку руками, поскольку внутри установлена большая мощная пружина.
Извлеките шток и сальник, снимите диафрагму с внутреннего корпуса. При разборке все детали поочерёдно раскладывайте на столе, чтобы ничего не перепутать в процессе установки.
Почистите щёткой корпус и места прилегания мембраны. При необходимости вытрите насухо камеры изнутри.
Соберите элементы вакуум-усилителя в обратном порядке, используя новые детали из ремкомплекта.
Совместив метки на крышке и корпусе, вставьте пружину и сожмите обе половинки в тисках. Тщательно выполните вальцовку, пользуясь монтировкой, молотком и отвёрткой.
Проверьте герметичность ВУТ с помощью резиновой груши, вставленной в отверстие вакуумного шланга.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

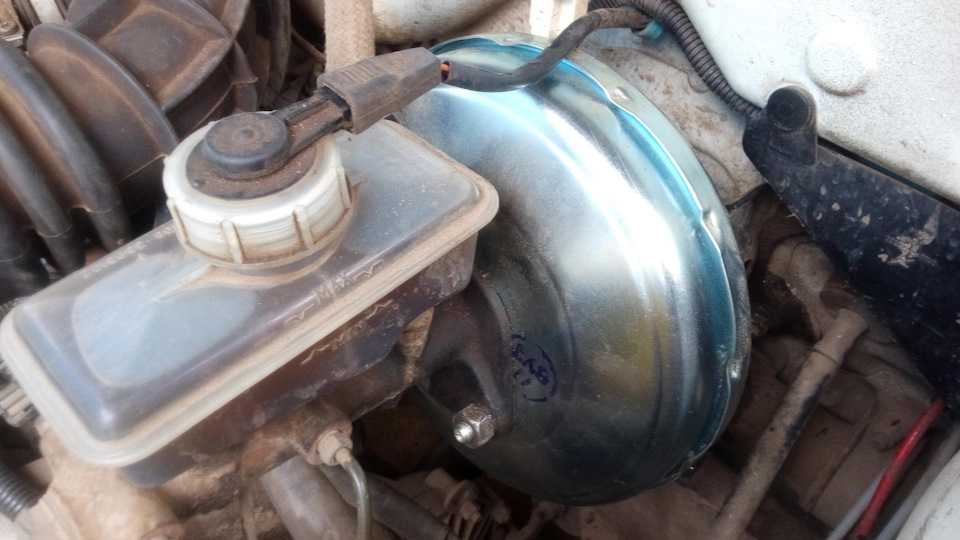

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.

Проверяем работоспособность

Данная инструкция по проверке работоспособности вакуумного усилителя, будет актуальна лишь определенных моделей автомобилей ВАЗ, начиная от ВАЗ 2113, заканчивая моделью 2115. Поэтому, данная методика, без преувеличения, является универсальной.

Порядок проведения проверки:

Для начала нужно до самого упора зажать педаль тормоза, сделав 4-5 повторов

Важно, чтобы при этом ДВС не был включен. Посредством этих нажатий в двух секциях вакуумного усилителя возникает одинаковой силы давление, поэтому при наличие любого рода неисправности, клапан «расскажет» о них как только водитель нажмет на педаль

Скрипы — первый симптом, который подтверждает наличие проблемы.
После создания равномерного давления, необходимо завести движок, предварительно удерживая педаль тормоза (до упора!). Если педаль тормоза не примет исходное положение после включения двигателя, то это свидетельствует о неисправности усилителя. И наоборот — если педаль поднимется после того, как ДВС будет заведен, то система усиления в находится в полном порядке.
Если проблема все же имеет место быть, следует проверить состояние фланца и качество фиксации шланга. Если крепление шланга несколько отходит от нормы, то это может служить причиной отсутствия подъема педали.

Стоимость вакуумного усилителя

В ситуации с нестабильностью курса доллара все цены лучше всего узнавать уже в профильных магазинах. Для того чтобы вам было проще ориентироваться, отметим, что минимальная планка стоимости ВУТ начинается с 2 000 рублей и выше. Соответственно, чем качественнее деталь, тем дороже она будет стоить.

Если вы будете устанавливать усилитель на СТО, то готовьтесь дополнительно выложить до тысячи рублей.

Частота замены детали, как правило, зависит от качества дорог, стиля вождения и общего износа деталей в автомобиле. Чтобы не допустить неожиданных поломок, вовремя проводите диагностику автомобиля и по необходимости проводите ремонтные работы.

Подводя итог статьи, отметим, что вы теперь знаете, как заменить вакуумный усилитель на своем ВАЗ-2114, а также как продиагностировать неисправность системы. Как проводить замену, самостоятельно или на СТО – это остается уже на ваш выбор.

Проверка вакуумного усилителя тормозов ВАЗ 2114

. Жмем тормоз в пол 4-5 раз при незаведенном двигателе. Это создаст однородное давление в двух частях усилителя. Когда вы будете жать тормоз, то клапан сразу покажет себя: если он будет скрипеть, то надо серьезно задуматься.2 . После того, как давление стало равномерным, заведите четырнадцатую. Но при этом нужно удерживать тормоз в пол. Если у вас все в порядке с системой усиления тормозов, то педаль поднимется после старта движки. Если этого не произошло, то однозначно требуется ремонт.3 . В случае, когда вы поняли, что с усилком проблемы, требуется посмотреть, чтобы наверняка, как закреплен шланг, в каком состоянии фланец. Если крепления в каком-либо моменте не соответствуют норме, это может повлиять на факт не подъема педали, и грешить на самом деле нужно будет на отдельное неправильное крепление, а не на всю систему в целом.

Как проверить вакуумный усилитель тормозов

Как только любой из вышеописанных факторов проявляется, сразу же приступайте к диагностике элемента. Для этого следует заглушить двигатель и несколько раз нажать на тормозную педаль с достаточным усилием. Далее останавливаем ее в центре амплитуды движения (фиксируем педаль ногой) и повторно заводим силовой агрегат.

Если педаль немного провалится вниз, то вакуумный усилитель исправен, а если сохранит неизменное положение, значит механизм вышел из строя. После определения проблемы, следует выяснить, что именно случилось с вакуумным усилителем. Для этого нужно его визуально осмотреть. В целом, осмотр осуществляется по следующим пунктам:

Вакуумный усилитель проверяется на наличие герметичности соединения патрубка и обратного клапана.
Далее проводится осмотр целостности фиксирующих фланцев.
В местах изгибов в результате износа могут растрескаться патрубки, о чем будут свидетельствовать мокрые характерные следы на их поверхности.
Достаточно часто главной причиной выхода вакуумного усилителя из строя является повреждение хвостовика — на уплотнителе необходимо проверить защитный колпачок, который не должен присасываться. Демонтируйте колпачок и заведите двигатель. Если вы услышали шипение после прокачки хвостовика, значит проблема в нем.

Процесс замены

Прежде чем приступить к процессу замены, необходимо подготовить набор инструментов и материалов, в который прежде всего входит:

пассатижи;
новые штуцеры и заглушки;
ключ, предназначенный для тормозных трубок;
набор отверток;
ключ накидной на 13 и 17 мм.

Процесс замены состоит из множества этапов, к выполнению которых необходимо подходить со всей ответственностью и профессионализмом:

Забегая вперед, следует упомянуть, что процесс демонтажа может серьезно осложниться вследствие тормозного цилиндра. Чтобы избежать этого, данный элемент нужно заранее снять. Можно пойти другим путем: отсоединить патрубки от тормозного цилиндра, а после — сместить их в сторону на некоторое время.

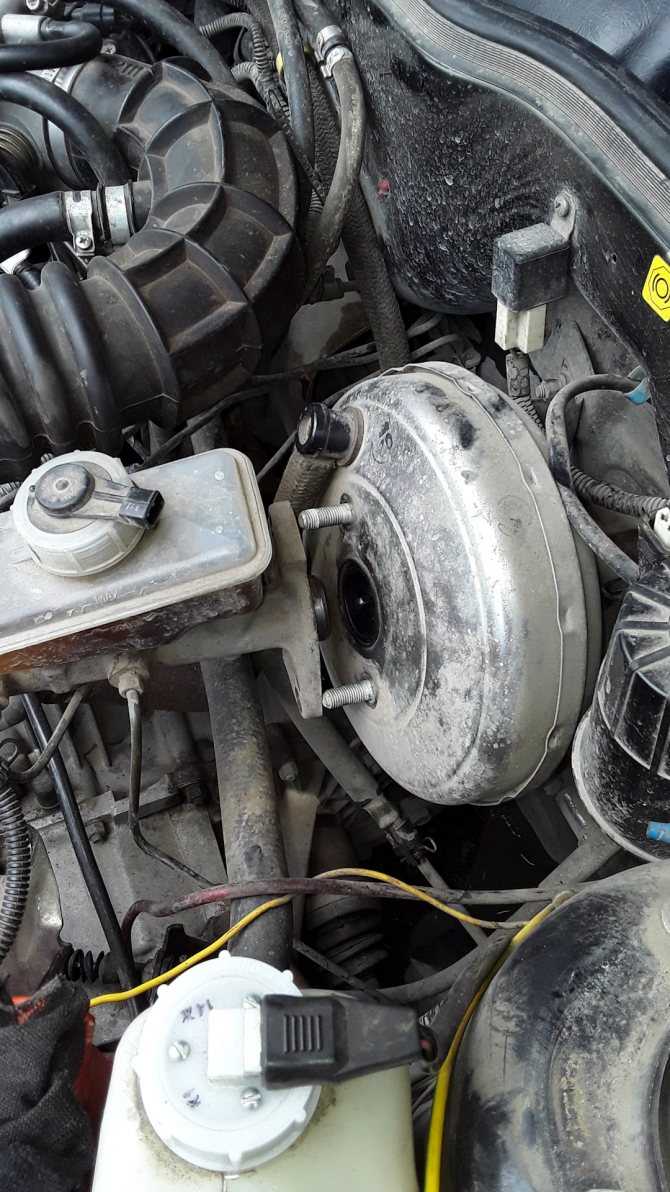

Крепление вакуумного усилителя — это еще одна трудность, с которой предстоит столкнуться в процессе демонтажа. Всему виной издержки конструкции ВАЗ 2114.
Убираем крепежные элементы шланга от усилителя, затем достаем опорную втулку, а после – вытаскиваем палец тормоза.
Демонтируем 4 крепежа вакуумного усилителя, используя 13-миллиметровый ключ.
Снимаем его и готовимся к монтажу нового усилителя.
Устанавливаем крепежную раму, закручивая её 17-миллиметровым ключом, а уже затем устанавливаем усилитель.
Дабы облегчить работу при обратной сборке, следует соединить педаль тормоза с усилителем с помощью собственного пальца.

Важно! Необходимо заменить еще и вакуумный шланг на новый, благо он имеет свойство изнашиваться. Стоимость услуги по замене вакуумного усилителя — не является фиксированной, поэтому зависит от конкретного региона

Стоимость услуги по замене вакуумного усилителя — не является фиксированной, поэтому зависит от конкретного региона.

Порядок прокачки тормозов на ВАЗ-2114

Возможная последовательность прокачки тормозов для ВАЗ-2114: заднее правое колесо, переднее левое, заднее левое и т.д. Каждый контур прокачивают, начиная с заднего колеса.

. На барабане заднего колеса находим штуцер (фото 1). Обычно он закрыт колпачком, который снимают. На штуцер одевают шланг.

. Просят помощника несколько раз нажать и отпустить педаль тормоза.3 . Сейчас педаль остаётся нажатой. Ключом «на 8» штуцер поворачивают на пол-оборота влево. Жидкость сливается в пустую ёмкость (фото 2), педаль «проваливается».4 . Как только жидкость перестанет сливаться, штуцер заворачивают. Педаль отпускают.5 . Если в сливаемой жидкости были пузырьки, шаги 2-4 повторяют. При этом надо следить, чтобы бачок был заполнен хотя бы до отметки MIN. Если нужно, производят доливку.6 . Переходят к переднему тормозному механизму (фото 3), выполняют шаги 2-5.

. Закручивают защитные колпачки.
