Предохранители и реле рено сандеро степвей renault sandero stepway (до и после 2014 года)

Подключение регистратора к блоку предохранителей

Чтобы установить на машину видео регистратор достаточно запитать его от свободного гнезда предохранителя. На машине имеется несколько пустых выводов.Суть процедуры выглядит так.

1. Демонтировать монтажный блок, предварительно отключив от него питание.
2. Присоединить к свободному выводу силовую магистраль регистратора.
3. Установить в гнездо предохранитель.
4. Собрать систему в обратном порядке и вывести проводку устройства любым удобным способом.

Реле Сандеро Степвей устанавливаются в удобных местах и легкодоступны для обслуживающего персонала. Благодаря подобной конструкции заменить поврежденный элемент водитель может самостоятельно.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник статьи: http://rus-avtomir.ru/remont/predohraniteli-sandero-stepway

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.

Предохранитель кондиционера

В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.

Предохранитель топливного насоса

У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.

Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.

Предохранитель омывателя

Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.

Поворотники

Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.

После обновления 2014 года устройство переместили в контактный разъем F24.

Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.

Предохранитель дворников

В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.

https://youtube.com/watch?v=q7gZclGOulw

Ходовые огни

Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.

После рестайлинга деталь перенесли на место 17.

Предохранитель габаритов

Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.

Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.

Вентилятор охлаждения

Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.

В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.

БП под торпедой

Предназначение сборки соответствует конструктивным особенностям и строго рассчитывается при проектировании. БП слева от торпеды располагается недалеко от рычага фиксации капота. При необходимости проверки деталей и замены потребуется демонтаж пластмассовой декоративной накладки.

Монтажный БП предназначен защищать:

• Системы освещения;
• Сигнализации;
• Электропитания узла приборов;
• Электропитания ЭБУ для блока контроля двигателя;
• Проводки обогрева и прикуривателя;
• Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Предохранители Рено Сандеро схема, блок предохранителей

Защита в автомобиле

Каждому предохранителю Сандеро отводится строго определенная силовая или вспомогательная электрическая цепь. При появлении повышенных значений тока он защищает оборудование и провода автомобиля путем перегорания.

Перегорание определенного предохранителя будет указывать на потенциальное место проводки с возможным коротким замыканием.

БП под капотом

Монтажный блок размещается слева от аккумулятора. Содержит компоненты защиты силовых цепей Рено и систем контролирующих работу двигателя.

БП моторного отсека предназначен для защиты:

• Замка зажигания и скоммутированных с его помощью потребителей;
• Электропитания ЭБУ для блока управления двигателем;
• Силовых реле вентиляторов и питания главного реле;
• Электроснабжения блока предохранителей возле панели приборов;
• Реле кондиционера, насосов топлива и омывателя фар.

БП под торпедой

Монтажный БП предназначен защищать:

• Системы освещения;
• Сигнализации;
• Электропитания узла приборов;
• Электропитания ЭБУ для блока контроля двигателя;
• Проводки обогрева и прикуривателя;
• Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Замена

Перед началом проведения работ по замене следует убедиться в неисправности детали с помощью прибора. При снятии перемычек требуется обязательное отключение «минусовой» клеммы на выводах аккумуляторной батареи. Перед установкой новых элементов требуется грамотно определить и устранить причину неисправности.

https://youtube.com/watch?v=78_r3okgxCQ

Для извлечения перемычки малых размеров потребуется помощь пинцета-съемника, размещенного на крышке сборки салона и имеющего специальные концы. Предохранительные элементы большого размера легко вынимаются пальцами. В случае плотной посадки и затруднений с извлечением допускается аккуратное поддевание отверткой с тонким шлицом.

Проверить блок в отсеке мотора нетрудно при отведении фиксатора крышки. После снятия крышки неисправный элемент иногда виден визуально — обрыв плавкой перемычки. Защитный блок предохранителей торпеды доступен путем поддевания крышки до расцепления с защелками.

При малейших неполадках в цепях рекомендуется проверить цепь прикуривателя и устранить неполадку. Стандартная маркировка элемента защиты красного цвета — F38 (10 A). В этот контур электропитания входит головное устройство звуковоспроизведения (автомагнитола). Электрическая схема подключается от замка центрального зажигания.

Источник

Решение проблемы при неисправном клаксоне

Замена звукового сигнала будет трудоемка, но не отнимет много времени. Сам ремонт заключается в простом демонтаже подкрылка и самого клаксона. Особенность этой модели Рено заключается в том, что она может комплектоваться двумя клаксонами. Второй будет расположен в аналогичном месте, только с другой стороны. В таких моделях может быть так, что не работает только один гудок. В любом случае ремонт не потребует особых временных затрат.

Если тратиться на новый клаксон нет желания, то старый можно разобрать и проверить на работоспособность. Возможно, что проблема кроется в электрической цепи самого сигнала. Замена гудка также поможет восстановить звук на Рено.

Рено сандеро 2

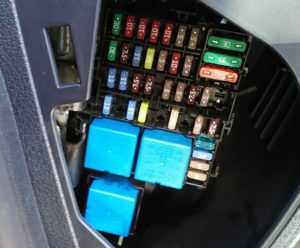

Блок в салоне

Расположен с левой стороны, под защитной крышкой.

Схема

Назначение

За прикуриватель отвечает предохранитель 33 на 15А.

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

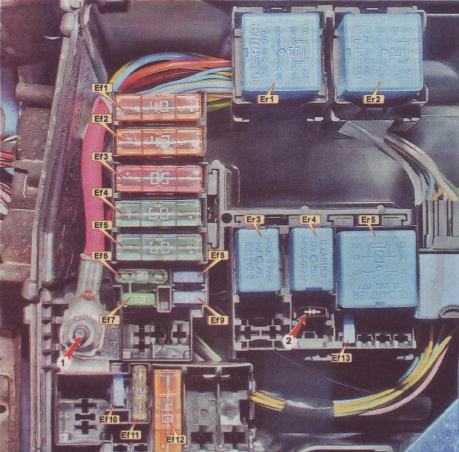

Блок под капотом

Он расположен в монтажном отделении в моторном отсеки.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Комментарии 22

спасибо все замечательно,оформлено все понятно

Отражены на схемах, в зависимости от вашей модели.

а где стоит предохранитель сигнализации рено сандеро 2013г.в.?

Обычно, световая сигнализация подключается к кнопке аварийной сигнализации, коричневый провод, управление импульсное по минусу. Поэтому стоит начать проверку с этого.

Большое спасибо. Рено Сандеро Степвей-2. Купил китайские лампочки ДХО, поставил, дымок….. и перестали гореть ДХО. Поставил обратно штатные лампочки, ДХО не горит габариты включаются. Где предохранитель, благодаря ФОТО узнал. Купил предохранители с датчиками, лампочка зажигается когда предохранитель перегорел. Открыл, увидел, заменил!

Доброе утро! Подскажите какой предохранитель посмотреть если не работает стартер?

F37, блок в салоне, если у Вас сандеро 2.

Фото блоков сандеро 2 разные.

Будем рады, если вы поможете дополнить наш материал своими фотографиями.

Здравствуйте, у меня Renault Sandero 2 вентилятор печки не крутит даже, подскажите какой предохранитель на него идет? по схеме не могу увидеть

Если схемы немного отличаются, проверяй целостно всех элементов. Отметим, что за систему вентиляции, так же могут отвечать некоторые реле.

Сандеро 2 у меня F7 передние габариты и подсветка приборной панели, F6 задние габариты и подсветка номера

На фотографии салонного блока предохранителей Рено сандеро 2 за что отвечает третье реле синего цвета с маркировкой G.CARTIER 20 240 077, расположенное под реле R1-реле кондиционера и R2-реле заднего обогрева стекла? У меня в Рено Логан 2 в точности такая же схема, но в описании к схемам предохранителей и реле нигде нет информации об имеющемся здесь третьем реле. С недавнего времени у меня звуковой сигнал стал работать через раз. То есть не совсем не работает, а срабатывает по произвольному алгоритму — то может сигналить в нормальном режиме, то не сигналит вообще никак. По схеме все предохранители, влияющие на работу звукового сигнала, проверил — F10 и F29. Сделал вывод о том, что возможно в моем Рено Логан 2 комплектации Privilege звуковой сигнал подключен все-таки через реле, как например у Reno Флюенс. Возможно это третье реле как раз и является реле звукового сигнала. Некоторые «Спецы» утверждают, что в бюджетных логанах сигнал подключен напрямую без реле. Просьба всем, подскажите кто что-то знает по моему вопросу.

У меня Рено Сандеро степвей 2 по фото предохранители такие же. Но где находится 38 на 30 А? На фото его тоже нет.

Фото схема не полная. В правом верхнем углу 3 больших предохранителя . Нумерация с верху в низ 37, 38, 39. Под описанием добавили дополнительную ссылку для ознакомления.

Подскажите на передний и задний дворник один предохранитель F38 .

F38 отвечает за передний дворник, а F15 за задний дворник, фонари заднего хода и стеклоомыватель (он общий для заднего и переднего омывателей)

Ребята спасибо вам огоромное все заработало, сразу на двух машинах рено сандеро степ вэй 2012 года.

Добрый вечер. Рено сандеро 2010г. Не работают повороты, аварийка, плафон, центральный замок, обогрев дальнего стёкла? Что делать?

Ребят, огромное спасибо! Огромную работу проделали, кучу времени всем сэкономили! И ещё — на Сандеро 2 (2015) на магнитолу выходит всего 2 предохранителя: на 5 и 7,5 А?

Добрый день. Подскажите кто — нибудь пожалуйста: где на рено Сандеро 1,4 (2010г.) предохранитель двигателя омывателя лобового стекла? Спасибо.

Некоторые советы при работе на электрических цепях автомобиля

• в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования;
• не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.

Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-renault-sandero.html

Объявления по запросу «рено сандеро предохранители» в Москве

1 000 ₽

1 000 ₽

2 000 ₽

Компания

2 500 ₽

1 000 ₽

Компания

500 ₽

77 ₽

1 770 ₽

1 000 ₽

1 000 ₽

1 500 ₽

Компания

Цена не указана

Компания

1 500 ₽

Улица Старокачаловская, 1 км

Компания

2 000 ₽

Компания

Цена не указана

Компания

2 500 ₽

Компания

RENAULT

500 ₽

Улица Старокачаловская, 1 км

2 500 ₽

Компания

Цена не указана

Компания

450 ₽

Улица Старокачаловская, 1 км

3 000 ₽

Компания

1 000 ₽

RENAULT

1 000 ₽

1 000 ₽

Компания

3 000 ₽

Компания

Московская область, Жуковский

999 ₽

Тульская область, Щёкинский р-н, пос. Лазарево

RENAULT

850 ₽

Компания

Московская область, г.о. Красногорск, д. Глухово

2 000 ₽

Компания

Московская область, Жуковский

Московская область, Подольск

1 500 ₽

Московская область, Сергиево-Посадский г.о., Сергиев Посад

RENAULT

Московская область, Орехово-Зуевский г.о., Орехово-Зуево

77 777 ₽

Калужская область, Калуга

RENAULT

Компания

3 500 ₽

Компания

Владимирская область, Владимир

4 000 ₽

Компания

Владимирская область, Владимир

5 000 ₽

Компания

Владимирская область, Владимир

888 ₽

Компания

Владимирская область, Владимир

2 500 ₽

Компания

Владимирская область, Владимир

100 ₽

Компания

Владимирская область, Владимир

3 500 ₽

Компания

Владимирская область, Владимир

Владимирская область, Владимир

RENAULT

Компания

RENAULT

Цена не указана

300 ₽

Ярославская область, Ярославль

RENAULT

2 000 ₽

Компания

Владимирская область, Владимир

1 000 ₽

Компания

600 ₽

Компания

Ярославская область, Рыбинск

Цена не указана

Компания

3 300 ₽

Компания

Владимирская область, Владимир

1 000 ₽

Вологодская область, Вологда

Цена не указана

Нижегородская область, Нижний Новгород

3 500 ₽

Компания

Нижегородская область, Буревестник

1 950 ₽

Нижегородская область, Нижний Новгород

RENAULT

1 500 ₽

Нижегородская область, Нижний Новгород

RENAULT

1 450 ₽

Нижегородская область, Нижний Новгород

RENAULT

Цена не указана

999 ₽

Республика Татарстан, Казань

10 000 ₽

Компания

Нижегородская область, Нижний Новгород

Цена не указана

Республика Татарстан, Казань

RENAULT

Цена не указана

Республика Татарстан, Казань

RENAULT

Цена не указана

Ульяновская область, Ульяновск

RENAULT

Цена не указана

Компания

Ленинградская область, Всеволожский р-н, Бугровское сельское поселение, пос. Бугры

RENAULT

Цена не указана

Компания

Республика Татарстан, Казань

1 000 ₽

Самарская область, Тольятти

Цена не указана

Республика Татарстан, Казань

RENAULT

400 ₽

Республика Татарстан, Казань

Цена не указана

Ульяновская область, Ульяновск

RENAULT

Компания

Республика Татарстан, Зеленодольский р-н, с. Ремплер

1 ₽

Воронежская область, Богучарский р-н, Богучар

A-Mega

3 430 ₽

Ленинградская область, Ломоносовский р-н, Аннинское городское поселение

Цена не указана

Республика Татарстан, Казань

Цена не указана

Компания

Республика Татарстан, Казань

Где находятся блоки предохранителей и реле на Рено Сандеро

Производство 5-дверного компактного хетчбэка класса B началось в 2007 г. В 2009 г. стартовали российские продажи модели. А с 2010 г. производство развернулось на московском заводе «Автофрамос».

В 2011 г. состоялся рестайлинг, изменивший внешний вид и интерьер салона. В 2012 г. появилась внедорожная версия Stepway с увеличенным клиренсом и пластиковым обвесом. В 2014 г. состоялась премьера второго поколения Renault Sandero.

В салоне

Чтобы открыть плату с перемычками в салоне, нужно выполнить несколько действий:

1. Открыть дверь со стороны водительского сиденья.
2. Осмотреть торец приборной панели.
3. Найти пластиковую накладку.
4. Надавить на боковые застежки.
5. Снять крышку.

Предохранители в салоне.

В моторном отсеке

Отыскать установочный модуль в моторном отсеке можно так:

1. Открыть и закрепить крышку багажника.
2. Найти черную пластмассовую коробку по левому борту.
3. Отжать фиксаторы.
4. Демонтировать защитную панель.

Задние противотуманные фонари

  Поверните крайнее кольцо рычага подрулевого пере­ключателя 3 в положение, при котором метка 4 совместится с соответствующим символом. Задние противотуманные фонари включатся, если включено наружное освещение.

  При этом включается соответствующая сигнальная лампочка на щитке приборов. Не забывайте выключать за­дние противотуманные фонари, когда в них нет необходи­мости, чтобы не мешать другим участникам движения.

  Когда наружные осветительные приборы выключают­ся, одновременно выключаются задние противотуманные фонари и противотуманные фары (если они установлены).

Кол-во блоков: 8 | Общее кол-во символов: 6911Количество использованных доноров: 3Информация по каждому донору:

1. http://LoganRenault.ru/html/p220.html: использовано 6 блоков из 6, кол-во символов 2149 (31%)
2. https://www.club-renault.ru/forum/topic/45966-problema-s-pereklyucheniem-blizhnego-i-dalnego-sveta/: использовано 1 блоков из 2, кол-во символов 203 (3%)
3. http://wiki.zr.ru/%D0%9F%D0%BE%D0%B4%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D1%8B%D0%B5_%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D0%B8_Logan_2005: использовано 1 блоков из 2, кол-во символов 4559 (66%)

before—>

Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле рено сандеро степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.

p, blockquote<dp>1,0,0,0,0—>

p, blockquote<dp>2,0,0,0,0—>

p, blockquote<dp>3,0,0,0,0—>

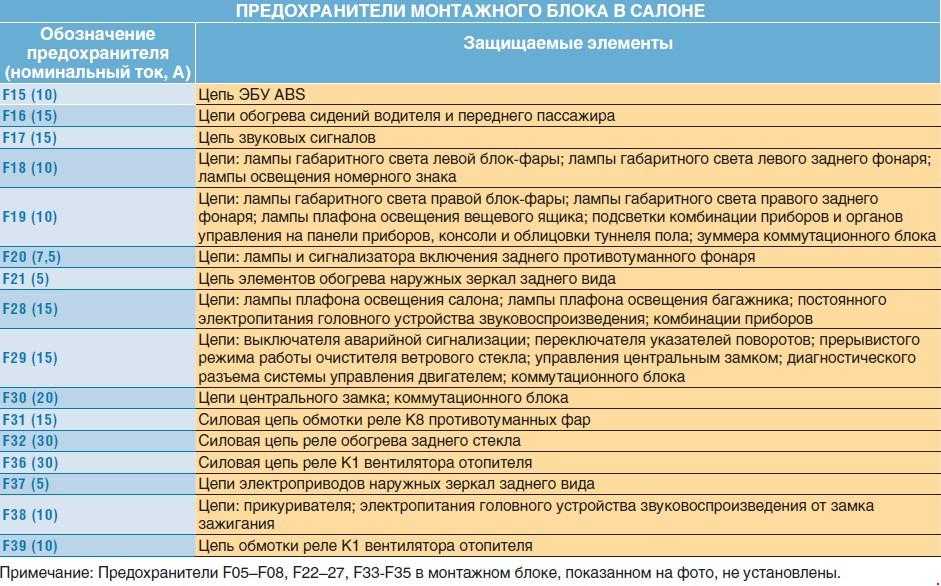

Назначение предохранителей в салоне автомобиля

№ (Ампер)	Защищаемая цепь	№(Ампер)	Защищаемая цепь
	Очиститель ветрового стекла		Электрообогрев наружных зеркал заднего вида
	Комбинация приборов, ЭБУ		Место под установку охранной сигнализации
	Выключатель фонаря заднего хода		Усилитель рулевого управления
	Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*)		Газовое оборудование
	Автоматическая коробка передач		Блок управления подушками безопасности и преднатяжителями ремней безопасности
			Задний стеклоочиститель, выключатель фонаря заднего хода
	Левая фара (ближний свет)		Освещение салона
	Правая фара (ближний свет)		Общее питание
	Левая фара (дальний свет)		Блокировка открывающихся элементов кузова
	Правая фара (дальний свет)		Противотуманные фары
	Задние электростеклоподъемники		Электрообогрев заднего стекла
	Передние электростеклоподъемники		Электровентилятор системы отопления (кондиционирования) и вентиляции салона
	Блок управления ABS		Электропривод наружных зеркал заднего вида
	Электрообогрев передних сидений		Автомагнитола
	Звуковой сигнал		Системы отопления (кондиционирования) и вентиляции салона
	Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель
	Габаритный свет правого борта
	Выключатель Заднего противотуманного фонаря

*только для автомобилей до 2009 г. выпуска. F6, F8, F22, F33-35 – резерв.

Назначение реле и предохранителей в моторном отсеке

Блок реле/ предохранителей	№ (ток А)	Назначение
		Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения
	Переключатель наружного освещения, монтажный блок предохранителей салона
		Питание платы реле
	Цепь питания реле системы впрыска
	Цепь питания реле системы впрыска, электронный блок системы управления двигателем
		Реле включения компрессора кондиционера
	Реле электровентилятора
		Реле топливного насоса
	Реле блокировки впрыска
Отдельное реле		Реле вентилятора отопителя

Поиски места короткого замыкания

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начнет мигать, то в данном жгуте проводов есть замыкание на «массу», возможно, вызванное перетиранием изоляции проводов.

Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с массой. Отсоедините аккумуляторную батарею и подсоедините один из проводов лампы-пробника, имеющей автономный источник питания, к точке с заведомо хорошим контактом с «массой», другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с массой в порядке (и наоборот).

Проверка на отсутствие обрыва

Проверку проводят для обнаружения обрывов электрической цепи.

После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.

Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет, Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение ВКЛ лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как визуально проверить клеммы на появление коррозии или нарушение качества их контактов тяжело из-за ограниченного доступа к ним (обычно клеммы закрыты корпусом контактного разъема).

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой в наличии обрыва цепи.

Нестабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу, при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и пр.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от батареи или возврата тока в батарею.

Предохранители Рено Сандеро схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

• Системы зажигания и объединенных с замком потребителей;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Силовых реле кулеров и запитки главного регулятора;
• Питания БП около консоли с приборами;
• Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.
