Обзор и технические характеристики faw 1041

Грузоподъемность, габаритные размеры

В России продажи этой модели легкого грузовика начались в 2005 году. В этом же году вступил в строй завод в Бийске (Алтайский край), который осуществлял сборку машины 1041 на российской территории.

Для наших условий это оказался удачный автомобиль.

При общей длине меньше шести метров длина кузова в стандартной комплектации составляет 3,4 метра. То есть машина, имеющая габариты большого легкового автомобиля, что заметно даже на фото, с легкостью перевозит довольно тяжелый груз.

Именно поэтому FAW 1041 с его хорошими техническими характеристиками понравился владельцам частных компаний, которые занимаются ежедневными перевозками грузов.

В базовой модификации он имеет следующие характеристики:

• длина машины — 5,25 метра, ширина — 1,8 метра, высота по тенту — 2,15 метра;
• грузоподъемность в этом варианте 1,3-1,5 т;
• колесная база — 2,85 метра, колея по передним колесам — 1,414 метра;
• клиренс — 180 мм;
• распределенная масса с полной нагрузкой — на переднюю ось — 1,52 т, на заднюю — 2,53 т;
• распределенная масса без нагрузки — на переднюю ось — 1,26 т, на заднюю — 0,917 т;
• мест в кабине — два;
• тип кабины — бескапотная, откидная, с двумя дверями и одним рядом сидений;
• рама мощная, штампованно-клепанная, трапециевидная;
• впереди подвеска зависимая — многослойные рессоры и амортизатор с двухсторонним действием;
• сзади подвеска зависимая — мост и рессоры;
• передняя ось — кованая балка из двутавра;
• задний мост — штампованный и сварной картер с полностью разгруженной полуосью;
• тормозная система — двухконтурная, гидравлическая, тормоза барабанные;
• электрооборудование с напряжением в сети 12 В, аккумулятором на 120 ампер-часов, неразъемным генератором мощностью 500 Вт и стартером с электромагнитным включением.

Знаете ли вы, что наличие в кабине Baw Fenix 33462 бортового компьютера позволяет эффективно контролировать работу всех приборов автомобиля.

В этой статье можно прочесть информацию о технических характеристиках седельного тягача КамАЗ-65116.

На этой базе собирают:

• грузовые тентованные автомобили;
• три вида фургонов — промтоварный, утепленный и изотермический.

Кабина JMC 1032

Внешний вид кабины JMC 1032 имеет характерный азиатский стиль исполнения. Она позиционируется как трёхместная, но это справедливо лишь для людей худощавой, «азиатской» комплекции. Мужчинам крепкого или грузного телосложения придётся в этой кабине тесновато.

Водительское сиденье регулируется только вперёд-назад, наклон спинки не регулируется. Но для среднестатистического водителя он подобран оптимально, поэтому посадка на рабочем месте в принципе удобная. Рулевая колонка имеет регулировку как по углу наклона, так и по высоте руля. Однако руль в кабине JMC 1032 расположен по-троллейбусному: горизонтально, и к этому ещё надо привыкнуть.

Спинка у центрального пассажирского места – складная. Кондиционера в базовой комплектации нет, это дополнительная опция. Однако в стандартный комплект уже входят электрические стеклоподъёмники, гидравлический усилитель руля, регулируемая рулевая колонка, центральный замок, магнитола с двумя динамиками и антенной, фары противотуманного света. Еще одной дополнительной опцией, предоставляемой за отдельную плату, является электрический обогрев зеркал заднего вида.

Обзор с рабочего места водителя, можно сказать, идеальный. Он находится как будто в «аквариуме», что в сочетании с крупными зеркалами заднего вида даёт превосходный обзор во все стороны. Обивка сидений в кабине JMC 1032 тканевая, пластиковая обшивка выполнена из дешёвого и грубого пластика.

На приборной панели предусмотрено два небольших бардачка; есть очень удобная и нужная полочка для документов – всяких накладных и путёвок. Но в целом, мест для размещения вещей в кабине мало. Натащить в неё всякого барахла не получится (что и к лучшему). Рычаг коробки переключения передач расположен оптимально в плане эргономики – под рукой водителя, на том самом месте, где он и должен быть расположен. Рычаг стояночного тормоза тоже оптимально размещён между сиденьями.

Технические характеристики

Габаритные характеристики FAW 1041:

• длина – 5253 мм;
• ширина – 1900 мм;
• высота – 1900 мм;
• колесная база – 2850 мм.

Дорожный просвет модели составляет 180 мм. При этом грузовик может развернуться на дистанции в 8 м. Передняя колея равняется 1390 мм, задняя – 1414 мм.

При полной массе в 3500 кг модель имеет грузоподъемность в 2000 кг. На переднюю ось приходится 1520 кг массы, на заднюю – 2530 кг. Машина способна набирать скорость в 110 км/час. Тормозной путь при разгоне до 60 км/час составляет 36,7 м

Двигатель и трансмиссия

Сердце автомобиля – 4-х цилиндровый дизельный двигатель с рядным расположением цилиндров. Его рабочий объем – 3,17 литра, мощность – 90 л.с. Верхний предел крутящего момента в 245 Нм достигается уже при 1900 об/минуту, когда как максимальное число вращений в минуту 3200 оборотов.

Силовая установка оснащается турбонаддувом и системой жидкостного охлаждения. Последняя требует отдельного слова, ибо выполнена очень удачно. Ее широкие проточные каналы не допускают перегрева мотора, позволяют эксплуатировать его на пределе возможностей без каких-либо последствий.

Усилие от мотора на заднюю ось передает 5-диапазонная синхронизированная механическая трансмиссия модели CAS5. Она оснащена однодисковым сухим сцеплением с гидроприводом.

Тормозная система

Грузовик ФАВ 1041 оборудован двухконтурной тормозной системой с гидроприводом и вакуумным усилителем. На оба моста устанавливаются барабанные агрегаты. «Ручник» на тросовом приводе работает совместно с трансмиссией.

Расход топлива

Одним из ключевых показателей для коммерческой техники представляется расход топлива. Модель оснащена довольно большим баком, предназначенным для топлива. Его объем составляет порядка 100 литров, что при расходе 12 л на 100 км позволяет использовать автомобиль для дальних поездок.

Однако, следует учитывать, что подобные показатели являются ориентировочными и действительны при движении авто со скоростью 60-80 км/час. При интенсивной загрузке или слишком быстром движении, грузовик может потреблять несколько больше топлива, о чем следует помнить при планировании маршрута.

Ходовые качества

• крейсерская скорость, при которой происходит наименьший расход топлива, — 80 км/ч;
• максимальная скорость — 110 км/ч;
• разрешенный угол подъема — 28;
• средняя скорость торможения — больше 5;
• тормозной путь на скорости 60 км/ч — 36,7 метра;
• шины R16.

Улучшает ходовые качества и тот факт, что в блоках двигателя сделаны широкие проточные каналы для охлаждающей жидкости, и поэтому перегреть его практически невозможно.

На рестайлинговых моделях устанавливается антиблокировочная система ABS, облегчает жизнь водителю гидроусилитель руля.Имеющийся топливный фильтр снабжен подогревом и сепаратором воды. В последних моделях (после 2011 года) стоит улучшенный, более мощный, отопитель салона.

Имеются приемник с MP-3, колонки, антенна, USB.

Опыт эксплуатации этого автомобиля говорит о том, что при надлежащем уходе за ним и его агрегатами срок службы до капитального ремонта составляет 250-300 тысяч километров пробега по российским дорогам.

Оригинальные детали служат в четыре раза дольше аналогичных российских запчастей.

Габаритные размеры и технические характеристики на грузовики JMC

Габариты и технические характеристики грузовиков JMC Сarrying 1032:

• габаритные размеры (длина х ширина х высота), мм — 4605 х 1690 х 1960;
• снаряженная масса, кг — 2000;
• допустимая полная масса, кг — 2900;
• тип и модель двигателя — четырехтактный турбодизель ISUZU, JX493ZLQ4A (Евро2);
• объем двигателя, куб.см. — 2771;
• мощность двигателя, л.с./при об.мин. — 85/3600;
• крутящий момент, Нм/ при об. мин. — 285/2000;
• максимальная скорость, км/ч — 100;
• средний расход топлива в смешанном цикле, л/100 км — 9,0;
• объем топливного бака, л — 65;
• тип КПП — механическая, 5-ступенчатая;
• тип подвески — передняя пружинная торсионная, задняя рессорная.

Габариты и технические характеристики грузовиков JMC Сarrying 1051:

• габаритные размеры (длина х ширина х высота), мм — 5865 х 1880 х 2020;
• снаряженная масса, кг — 2345;
• допустимая полная масса, кг — 4835;
• тип и модель двигателя — четырехтактный турбодизель ISUZU, JX493ZLQ3 (Евро3);
• объем двигателя, куб.см. — 2771;
• мощность двигателя, л.с./при об.мин. — 115/3600;
• крутящий момент, Нм/ при об. мин. — 285/2000;
• максимальная скорость, км/ч — 100;
• средний расход топлива в смешанном цикле, л/100 км — 12,0;
• объем топливного бака, л — 80;
• тип КПП — механическая, 5-ступенчатая;
• тип подвески — передняя пружинная торсионная, задняя рессорная.

Описание двигателя JMC и его отличия от японского

Двигатель – модель JX493 (4JB1) — четырехцилиндровый, четырехтактный, дизельный, мотор, имеет небольшой размер, высокоскоростной тип прямого впрыска, легкий вес, компактную конструкцию, хорошую надежность, водяное охлаждение. Разделяется на классы экологичности: Евро 2, Евро 3 и Евро 4.

Давайте рассмотрим основные отличия китайского двигателя от японского:

1) По блоку цилиндров.

На двигателях марки Isuzu (4JB1) стоит блок цилиндров – гильзованный, то есть с завода установлена стальная гильза с внутренним диаметром под поршень — 93 мм. А китайские моторы для удешевления двигателя, блок цилиндров не гильзуют, то есть блок идёт литой и имеет такой же размер – 93 мм.

В связи с этим имеется принципиальное отличие в поршневых кольцах, а именно разница в напылении на компрессионные кольца. Со временем происходит выработка стенок блока цилиндров китайского двигателя и уже тогда в этот блок устанавливается гильза. В связи с этим существуют ремонтные наборы, так называемые гильзо-поршневые группы, для гильзовки двигателя.

Также в системе охлаждения японского двигателя 4JB1, установлена другая прокладка между блоком и головкой. Образец правильной прокладки ГБЦ JMC:

2) По поршневой группе:

Поршень на японском двигателе имеет диаметр поршневого пальца — 34 мм, а на китайском – 31 мм. Отсюда разные шатуны и поршневые пальцы. Но основным отличием является исполнение камеры сгорания поршня, другой впрыск топлива и соответственно другие топливные форсунки.

Образец правильной камеры сгорания поршня JMC:

Следующие отличие — это поршневые кольца, разница в маслосъемном кольце, оно имеет трапециевидную форму!!!

Образец правильного маслосъемного кольца JMC:

3) По коленчатому валу:

Коленвалы на обоих двигателях идентичны. Практика показывает, что данные валы растачивают, но этот процесс трудоёмкий и требует профессиональных навыков. Распространённые размеры начинаются от + 0. 25 до + 0.50, но бывают и + 0.75, но редко. Мы рекомендуем заменить коленвал на новый, этот вариант будет более надёжнее и экономичнее!

Технические характеристики JMC 1032 в цифрах

• Габаритные размеры: длина – 4605 мм, ширина – 1690 мм, высота – 1960 мм.
• Размер колёсной базы – 2490 мм.
• Ширина колеи передних колёс – 1385 мм; задних колёс – 1425 мм.
• Дорожный просвет – 250 мм (в незагруженном состоянии).
• Масса снаряжённого транспортного средства – 2000 килограммов.
• Допустимая полная масса транспортного средства, по паспорту – 2900 килограммов.
• Грузоподъёмность – 900 килограммов.
• Габаритные размеры грузовой платформы: длина – 3100 мм, ширина – 1600 мм, высота металлического борта грузовой платформы – 380 мм.
• Свес передний – 1065 мм; свес задний – 1180 мм.
• Угол переднего свеса – 25 градусов, угол заднего свеса – 22 градуса.
• Ёмкость топливного бака – 65 литров дизельного топлива.
• Максимальная скорость по паспорту – 100 км/ч.

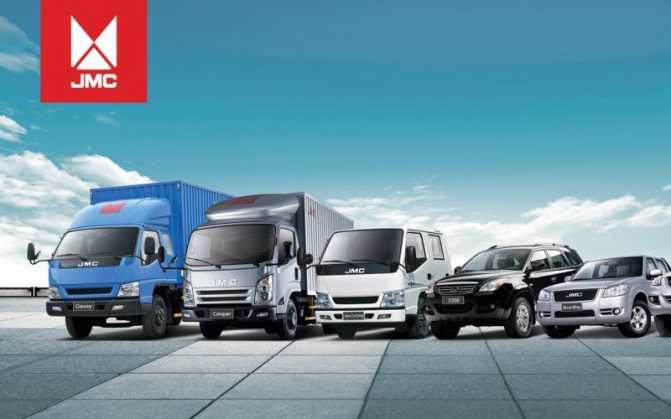

Модельный ряд грузовиков JMC

Модельный ряд коммерческих грузовиков JMC Сarrying состоит из четырех модификаций:

JMC 1032 грузоподъемностью до 1 т;

JMC 1032 с фургоном

JMC 1043 грузоподъемностью от 1 до 3 т;

Тентованный JMC 1043

JMC 1051 и 1052 грузоподъемностью до 3 т.

Шасси JMC 1052

Варианты оснащения легких грузовиков JMC

Как и большинство других китайских грузовиков, JMC наиболее часто выпускаются в исполнениях:

бортовой грузовик;

Бортовой грузовик

бортовой грузовик с тентом;

Бортовой грузовик с тентом

промтоварный/изотермический фургон;

Изотермический/промтоварный фургон

фургон из сендвич-панелей.

Сендвич-фургон

Конструктивно все малые грузовики JMC Сarrying одинаковы — компактная, расположенная над продольно ориентированным двигателем, кабина и универсальное шасси, на которое устанавливается выбранная надстройка. Отличаются модели грузоподъемностью, габаритными размерами и мощностью двигателей.

Интерьер кабины с отделкой под дерево

Интерьер кабины всех модификаций одинаково скромен, но содержит все необходимое для комфортной работы. Обширная площадь остекления, отсутствие выступающего капота и большие зеркала обеспечивают водителю замечательную обзорность. Немного по-автобусному расположено рулевое колесо, но диапазон настроек водительского кресла позволяет расположиться достаточно удобно. Характерная для азиатских автомобилей отделка «под дерево» на недорогом коммерческом грузовике смотрится чужеродно.

Ещё по теме: Fuso Canter FE180

Развал

На легком китайском грузовике модели 1041 много раз проводились тест-драйвы, по итогам которых отмечались положительные стороны этой машины, включая и высокие ходовые качества ФАВ 1041. Во многом они обусловлены конструктивными особенностями автомобиля.

Проходимость

• передний угол — 22 градуса;
• задний угол — 18 градусов;
• максимальный угол, на который может повернуться колесо, — 38 градусов;
• радиус разворота — 16,5 метра;
• клиренс — 18 сантиметров.

Углы установки передних колес

• развал — 1 градус;
• схождение — 1,5-3 мм;
• насколько наклоняется ось того колеса, которое поворачивается, — 7,5 градуса;
• наклон оси поворачиваемого колеса в продольном отношении — 1,25 градуса.

О производителе данной модели

Бренд JMC принадлежит китайскому автопромышленному концерну Jiangling Motor Holding. («Джанглинг», «командир» в переводе с китайского на русский язык). Под маркой JMC выпускаются не только лёгкие коммерческие грузовики, но также и тяжёлые, включая и магистральные седельные тягачи; а также автобусы и микроавтобусы, легковые автомобили всех классов.

Компания входит с число крупнейших китайских автопроизводителей: в общей сложности, автомашин JMC производится свыше 300 тысяч единиц в год. Расшифровывается JMC как Jiangling Motors Company.

Датой своего основания компания считает 1968 год, когда под маркой Jiangxi начали выпускаться грузовики, названные «Чингисхан». Качественно новый этап развития Jiangxi стартовал в 1984 году, когда компания начала своё сотрудничество с японской корпорацией Isuzu.

В 1993 году фирма Jiangxi была переименована в JMC (Jiangling Motors Co., LTD.) и получила официальное право на использование платформ грузовиков и внедорожников компании Isuzu. Кроме того, в 1995 году фирма JMC заключила партнёрское соглашение и с Ford Motors. В его рамках в 1997 году она развернула на своих промышленных мощностях в Китае производство грузовиков, автофургонов и микроавтобусов Ford Transit.

Очень успешной моделью компании JMC стал вышедший в 2000 году на китайский внутренний рынок вышел четырёхдверный пикап JMC Baodian, сделанный на основе Isuzu Pick Up. Он оснащался 2,8-литровым турбированным дизельным мотором, полностью скопированным у Isuzu. Эта модель стала хитовой в Китае и в Азии вообще.

С 2005 года компания JMC пытается продвигать свои грузовики, внедорожники и легковые автомобили не только на азиатском, но и на мировом рынке (в том числе и в России). Она начинает участвовать в престижных автовыставках – таких, как автосалоны в Париже, Франкфурте и т.д. Компания идёт в ногу со временем, используя современные передовые технологии. В частности, выпускает электромобили (легковые и лёгкие цельнометаллические фургоны).

Несмотря на то, что легковые автомобили марки JMC выпускаются на основе Isuzu, Mitsubishi и Subaru, на мировом рынке они не получили широкого признания. А вот малотоннажные коммерческие грузовики оказались достаточно востребованными не только в Китае и близлежащих странах, но и во многих других государствах мира.

За лёгкие развозники серии JMC Carrying, к которой принадлежит и модель JMC 1032, «проголосовали кошельком» представители малого и среднего бизнеса многих стран, которым нужен для работы развозник-повседневник – компактный, маневренный, неприхотливый. А главное – дешёвый (как сам автомобиль, так и его эксплуатация / обслуживание).

Выпускались грузовики модели JMC 1032 в городе Наньчане, провинция Цзянси Китайской Народной Республики. Вместе со своими «старшими братьями»: лёгкими коммерческими автомобилями JMC 1043, 1051 и 1052 (грузоподъёмностью до 3 т),

Устройство

Кабина водителя не имеет капота, что позволяет значительно сократить габариты транспортного средства. Подобная особенность крайне полезна при движении в городских условиях, где наблюдается дефицит свободного пространства. 1041 модель может выпускаться в различных вариациях кузова — бортовой, тентованный или изотермический фургон, а также нестандартные модификации.

Подобное разнообразие позволяет использовать автомобиль для решения самых разных задач, что способствовало его распространению. Кроме того, при условии правильного выбора кузова, с помощью грузовика можно осуществлять перевозку продуктов с ограниченным сроком годности.

Конструкция автомобиля имеет не только преимущества, но и недостатки. В частности, многие владельцы отмечают сравнительно низкое качество сборки некоторых узлов, где можно наблюдать щели, зазоры и прочие недоделанные элементы.

Кабина водителя

Кабина ФАВ 1041 изготовлена из цельного листа стали, в ее конструкции отсутствует капот, а для откидывания предусмотрен удобный механизм. Удобство доступа в салон обусловлено установкой широких дверей, а безопасность управления – большими окнами и зеркалами заднего вида.

Панель приборов обита «деревопластиком», покрытие руля – кожаное. Она информативна и проста в понимании, считать данные может даже новичок. Управлять автомобилем достаточно просто, внутреннее пространство предназначено на двух человек. Рулевая колонка и сидения могут регулироваться в нескольких плоскостях. В комплекте устанавливаются ремни безопасности.

В салоне грузовика FAW 1041 имеется прикуриватель. Педали расположены с учетом эргономики и удобства, акселератор можно настроить под индивидуальные особенности водителя. Подача горючего осуществляется плавно, что исключает рывки при движении и сохраняет требуемый скоростной режим.

Модификации

На отечественном рынке FAW CA 1041 представлен в трех версиях:

• L-3 имеет стандартную цельнометаллическую кабину с двумя сиденьями – для водителя и пассажира;
• L2-3 имеет удлиненную базу для перевозки крупногабаритных грузов;
• L2R5-3 помимо удлиненной базы имеет необычную кабину – она оборудована спальным местом, что приспосабливает ее для дальних поездок.

Дорожный бложик

https://signsign.ru/blog/2014/03/01/texnicheskie-xarakteristiki-jmc-1051.html Рубрика: Автобрэнды Опубликовано: 01.03.2014

2014-03-01T10:34:11+00:00 by SignsignМы в Google+

О том, что перевозка грузов была и будет востребована в любое время, спорить никто не будет. Но вот о целесообразности и расходах, которые необходимо будет понести на ее обеспечение, наверняка найдутся те, кто захочет высказать свое мнение и привести разумные доводы и объяснения.

Так, например, вполне очевидно, что если между соседними городами небольшой километраж и грузоподъемность перевозимого товара невелика, нет смысла заказывать фуру с большим расходом топлива, по причине ее незагруженности и простоя свободного места в ней.

В такие моменты на помощь приходят небольшие грузовики и фургоны, способные выполнить такие же задачи по перевозки товара и минимизировать расходы на обеспечение этой перевозки.

Так среди небольших грузовиков свою нишу в бизнес-перевозках заняли китайские грузовики JMC 1051. Их качество и стоимость позволяют даже начинающим частным перевозчикам приобретать эти автомобили по несколько штук и выполнять небольшие заказы от перевозки скоропортящихся продуктов до полноценных жилищных и офисных переездов.

За счет полного соответствия экологическому стандарту Евро 3 и езде на дизеле, экономия по топливу выглядит очень впечатляющей, да и мощность в 115 лошадей тоже позволяет справиться с поставленными по перевозке задачами.

Объем топливного бака в размере 60 литров и расхода топлива по 8 литров на 100 км позволяет преодолевать расстояние между близлежащими городами без остановок и дозаправок. При такой экономии времени на доставку можно иметь больше выгоды при организации срочных заказов со стороны клиента. Время всегда стоило, и будет стоить немалых денег.

За счет своей небольшой грузоподъёмности в 3.5 тонны, большинство городских дорог, закрытых для фур и другой тяжеловесной техники, покоряются этому китайскому фургону. Размерность шин 215/75 R16 без труда позволяет найти необходимую резину или произвести ее восстановление при износе, а наличие большого количества запчастей и контрактных деталей делает обслуживание недорогим и вполне приемлемым.

Преимущества базовой модели

На базовый грузовик устанавливают дизельный двигатель CAD32-09. Это рядный четырехтактный силовой агрегат с 4 цилиндрами, непосредственным впрыском и жидким охлаждением.

Объем этого ДВС составляет 3,2 литра с крутящим моментом 245 Нм. Расход топлива — 10,4 литра на 100 км.

ФАВ 1041 имеет задний привод и трансмиссию, состоящую из пятиступенчатой механической коробки передач, однодискового сухого сцепления с гидравлическим приводом и двухвальным карданом с промежуточной опорой.

У модели несколько необычный для наших автомобилей внешний вид.

Некоторые автолюбители называют грузовик аквариумом из-за большой площади остекления кабины. Тем не менее в этом есть определенное преимущество, особенно при езде в городских условиях.

Обзорность дороги и обстановки вокруг автомобиля заслуживает высшей оценки.

На переднем бампере хорошо вписались противотуманные фары. Казалось бы, не очень широкая решетка радиатора сконструирована настолько продуманно, что полностью обеспечивает охлаждаемость циркулирующей жидкости.

Мы подготовили для вас статью о технических характеристиках ЗИЛ-5301 «Бычок», широко используемого в различных перевозках.

В этом обзоре вы найдете преимущества и недостатки всей серии автомобилей КамаЗ-65115.

Эта статья: http://spez-tech.com/tehnika/gruzovie-avto/maz/opisanie-harakteristik-i-preimushhestv-64229.html содержит в себе информацию о технических характеристиках МАЗ-64229.

Передние блок-фары удачно вписаны в дизайн автомобиля. Поскольку кабина расположена достаточно высоко, с обеих сторон оборудованы функциональные решетчатые подножки и поручни, помогающие без труда проникнуть внутрь.

Удобное сиденье водителя можно регулировать. Спинка наклоняется в пределах 25 градусов, и все сиденье двигается в горизонтальной плоскости, в зависимости от длины ног, в пределах 17 сантиметров.

На местах размещения водителя и пассажира имеются трехточечные ремни безопасности.

Водитель со своего места полностью контролирует не только дорожную обстановку, но также все приборы и выключатели в кабине.

Приборная доска не перегружена стрелками и пультами. В то же время в приборной панели оборудованы просторные закрывающиеся ниши для хранения различных документов и предметов.

Небольшой по диаметру руль, но в то же время достаточно толстый, чтобы было удобно его держать, совершенно не мешает в кабине.

Рулевая колонка регулируется по высоте (в пределах полутора сантиметров) и наклону (в диапазоне 15 градусов). На колонке под рулем располагается комбинированный выключатель света фар и стеклоочистителей.

В центральной части приборной панели располагается блок с радиоприемником и пультом управления отопительной системой кабины.

Над бардачком находится прикуриватель: это удобное приспособление для подключения зарядных устройств (телефона, например) или включения автоматического компрессора подкачки колес.

Удобно расположен блок педалей. Причем педаль газа регулируется под рост водителя с помощью гайки.

Управление подачей топлива с ее помощью осуществляется плавно, без рывков. Это помогает водителю без труда держать скоростной режим. Для левой ноги имеется площадка, потому что на педали сцепления ногу держать постоянно не нужно.

Откидная кабина поворачивается на угол, достаточный для того, чтобы было удобно работать с двигателем, расположенным на раме под кабиной.

Все агрегаты хорошо просматриваются и легкодоступны. Заменить их не представляет никакого труда. С обслуживанием силового агрегата тоже никаких проблем не возникает.

При работе с откидной кабиной надо соблюдать меры безопасности и ряд правил:

• перед тем как приступить к работе с двигателем, надо выбрать ровную площадку и заглушить двигательную установку;
• обязательно установить машину на ручной тормоз;
• проверить, чтобы рычаг переключения передач КПП стоял в положении «нейтрально»;
• все отдельно лежащие и незакрепленные предметы и вещи из кабины должны быть убраны;
• двери должны быть плотно закрыты.

История модели

Первая серия легких грузовиков встала на конвейер в 1956 году и имела индекс RK52. Автомобиль был создан на платформе Toyota Toyopet, на которой, кстати, выпускался и легковой седан Toyopet Master.

Следующая серия с индексами К70-К160 поступила в продажу в 1959 году. Именно с этой серии грузовикиприобрели собственное наименование Dyna.

С началом выпуска следующего поколения К170 в 1963 году покупателям предлагался выбор из 1,9-литрового бензинового двигателя мощностью 80 л. с. и 2,3-литрового дизеля в 64 л. с. Появилась и «тяжелая» модификация Toyota Dyna с более длинной колесной базой, двускатной ошиновкой заднего моста и грузоподъемностью 2,5 т.

Серия U10 в 1968 году уже имела два варианта колесной базы, три варианта грузоподъемности и 3 двигателя на выбор: бензиновый и два дизельных. На базе этого шасси стали выпускаться и микроавтобусы.

Новую серию U20/Y20 начали продавать в 1978 году в разделенном варианте. Модификации U20-U50 имели грузоподъемность 2-3 тонны, могли оснащаться односкатными или двускатными задними колесами, стандартной или широкой кабиной. Модификации Y20-Y40 имели грузоподъемность 1-1,5 т и полную массу до 3,5 т.

Серия U60-Y50, выпущенная в 1985 году, также была разделена по тоннажу. «Тяжелые» серии U60-U90 имели грузоподъемность 2-3,5 т. Легкие грузовички полной массой до 3,5 т имели индексы Y50-Y60. Впервые на моделях Dyna 5-ступенчатая коробка передач стала стандартной модификацией. Автомобили, выпущенные до 1989 года, имели круглые фары, грузовики 1989-1995 годов — прямоугольные.

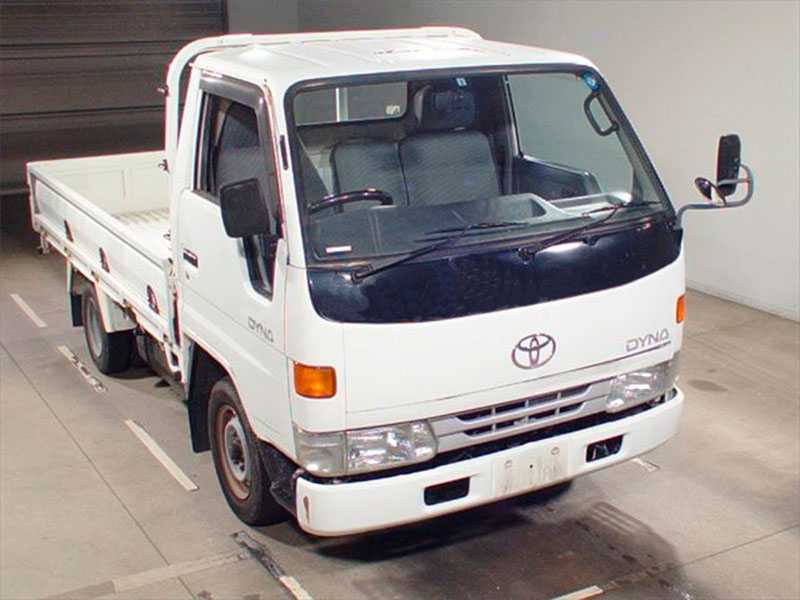

С выпуском нового поколения U100-Y100 в 1995 году Дюны стали массово завозиться в Россию. Как и прежде, они различались тем, что индексы Y100 имели модели с грузоподъемностью 1-1,5 т, индексы U100 имели модели с грузоподъемностью 2-3,5 т. Выпуск грузовиков этого поколения был завершен в 2002 году.

Более современная серия Y200-U300 стала выпускаться с 2000 года. Индекс Y200 означал грузоподъемность 1-1,5 т, индекс U300-U500 — грузоподъемность 2-3,5 т. Линейка дизельных двигателей пополнилась гибридной модификацией. На заводах Hino, принадлежащих Toyota, стал выпускаться грузовик Hino Dutro — аналог Toyota Dyna.

Последняя модификация на основе серии 2000 годов встала на конвейер в 2011 году и получила индексы U600-U800.
