Литые диски. расшифровка размеров. подбор дисков по размеру

Ширина и радиальность диска

Наиболее важная для владельцев авто характеристика — ширина и радиальность автодиска. Данная маркировка выполнена в виде цифро-буквенного кода, к примеру 6Jx15. Как она расшифровывается?

«6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
«J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.

Если вы отправляетесь за покупкой новых колес, недостаточно просто знать, что означает маркировка на дисках автомобиля. Необходимо изучить специальный каталог либо найти в сети Internet, какие параметры ширины и радиальности колеса допустимо использовать на вашей машине.

Полная и сокращенная формула разболтовки

Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.

Сокращенная

Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.

Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.

Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.

Полная

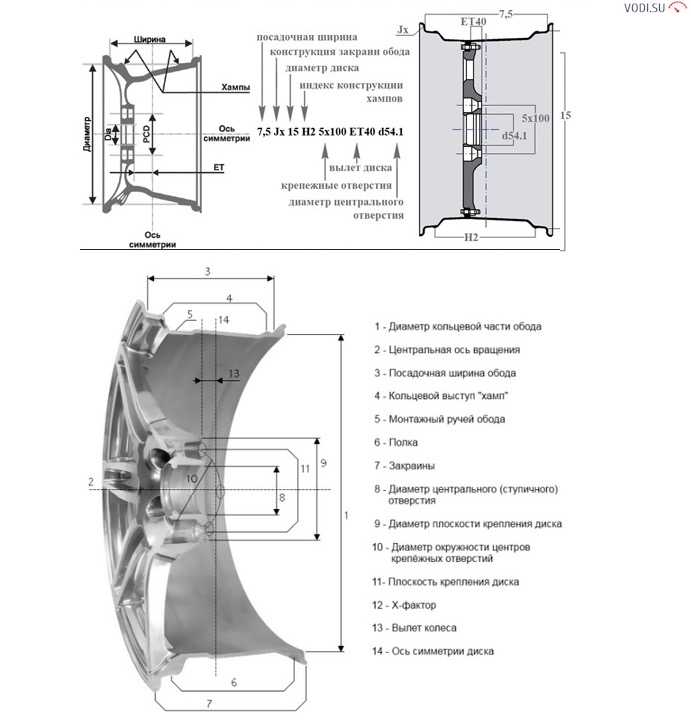

Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.

7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).

H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.

Маркировка	Расшифровка
H	Hump
H2	Double Hump
FH	Flat Hump
FH2	Double Flat Hump
CH	Combination Hump
EH2	Extended Hump
EH2+	Extended Hump 2+
AH	Asymmetric Hump

PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
D 54.1 – диаметр ступичного отверстия в мм (DIA).

Другие варианты маркировки дисков автомобиля

Однако, помимо разобранной нами стандартной маркировки, можно увидеть и другие значения, указывающие на размер автодисков, к примеру 6Jx15 H2. Обычно такую надпись можно встретить на «штамповках», и зачастую автовладельцы затрудняются с пониманием того, что она означает.

Как расшифровывается маркировка штампованных дисков? Расшифровка для легковых автомобилей:

6J − так же, как и в стандартной маркировке, означает ширину колес (измеряется в дюймах), а также форму борта, с учетом которой нужно подбирать автопокрышки;
15 – радиальность колеса, которая зависит от технических параметров машины и подходит под размеры колесных арок авто. Измеряется в дюймах, как диаметр диска, не учитывая верхние бортики;
Н2 – указывает на количество хампов, если вы видите такую надпись, значит, у колеса есть 2 уплотнительные кольцевые прокладки − они позволяют диску максимально плотно прилегать к бескамерной шине.

Важно! Иногда маркировка литых дисков автомобиля, так же как и штампованных, может иметь отличия, особенно если они брендовые. К примеру, можно увидеть в конце надписи обозначение С046 либо похожие цифро-буквенные коды, означающие артикул автодиска либо порядковый номер в специальном каталоге компании-изготовителя.. Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля

Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля. Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Главное, чтобы не менялись значения разболтовки и сверловки. Другие параметры могут варьироваться. К примеру, если у вас кроссовер, на нем стоят заводские колеса, радиальность которых 17, а профиль покрышек 45 мм. Скорее всего, вас не устраивает, как ведет себя машина на заснеженной дороге либо грязи. Если установить 16-дюймовые автодиски, то можно использовать покрышки с профилем 55 мм. Из-за того что в работе колеса будет участвовать не только плоский протектор, но и боковая поверхность шин, машина станет чувствовать себя при езде в таких условиях увереннее.

Если вы плохо разбираетесь в расшифровке маркировки дисков автомобиля, следует обратиться за помощью к специалисту. Он поможет вам разобраться в обозначениях, которые указаны на покрышках и автодисках, а также посоветует подходящие именно для вашей машины колеса. При этом он учтет то, как вы эксплуатируете автомобиль и по каким дорогам.

Сегодня в каждом специализированном автомагазине, где продаются колеса, работают опытные консультанты, которые бесплатно помогут вам выбрать подходящие автодиски. Нередко для подбора они пользуются программой, в которую вводят параметры автомобиля, и она выдает все возможные типоразмеры колес, допускаемые к установке на конкретную машину. Также с ее помощью можно узнать, есть ли диски в наличии или их придется заказывать.

Маркировка диска

При выборе диска стоит учитывать не только его разболтовку, но и ряд других ключевых параметров.

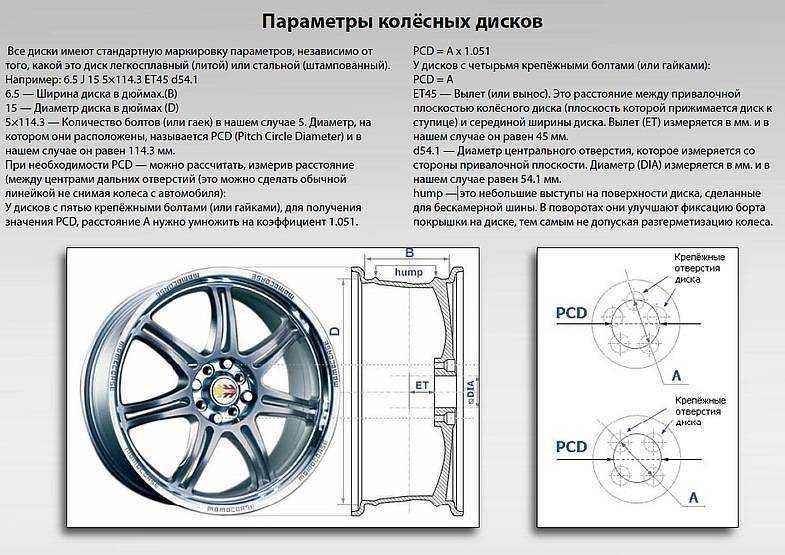

Допустим, перед вами диск с параметрами — 6.5Jx15 H2 5х100 ET45 d54.1

. Для малоопытного автолюбителя – это обычный набор цифр. На самом же деле здесь кроется полная информация об изделии:

6,5 – это ширина (W), измеряемая в дюймах (а не сантиметрах, как думают многие);
15 – это диаметр (D). Здесь единица измерений также дюйм;
5*100 – обозначение, которое указывает на число посадочных болтов (5) и диаметр (100).

Другой пример.

Именно диаметр нас и интересует больше всего (это и есть параметр PCD, о котором мы упоминали выше).

Размер PCD приводится в миллиметрах:

ЕТ45 – это параметр, по которому можно судить о вылете диска. По сути, это расстояние между плоскостью, которая прижимается к ступице и осью симметрии изделия. ЕТ45 означает вылет размером в 45 мм.

d54.1 – указывает диаметр центрального отверстия (DIA, измеряется в миллиметрах). Среди многих производителей стало модным завышать этот параметр.

В дальнейшем используются специальные кольца, которые исключают появление вибраций.

Что касается цифровых обозначений «J

» и «H2 », то они используются только специалистами.

Первый параметр дает информацию об особенностях конструкции боковых закраин, а второй – является условным обозначением кольцевых выступов на ободе (хампов).

Размеры штампованных и литых дисков

Полная маркировка диска выглядит, например, следующим образом: 6.5Jx16 H2 5/112 ET50 dia-57.1. Теперь расшифруем:6.5 – ширина обода диска (измеряется в дюймах) – ширина той части, на которую надевается шина;J – форма бортовой закраины. Встречаются и другие обозначения, но простому автолюбителю это знать не обязательно;x – обод неразборный (абсолютное большинство легковых дисков производится сейчас именно такими);16 – номинальный посадочный диаметр (измеряется в дюймах). Это диаметр должен строго равняться посадочному диаметру шины. Недопустимо, например, устанавливать шину диаметром 16 на диск 16.5 дюймов. H2 – Hump – небольшой кольцевой выступ, проходящий по ободу диска ближе к его закраинам. Он необходим для надёжной фиксации безкамерной шины на ободе. Цифра 2 в данном случае указывает на наличие 2-ух хампов, т.е. по одному около каждой из закраин;5 – количество отверстий для крепления диска к автомобилю;112 – PCD (Pitch Circle Diameter) – диаметр окружности, проходящей через центры крепёжных отверстий (измеряется в мм);ET (возможны также написания OFFSET) – вылет диска (измеряется в мм) – расстояние от привалочной плоскости до воображаемой плоскости, проходящей через середину обода диска (в нашем случае 50мм);Dia (возможны также написания D, Centerbore) – центральное отверстие (измеряется в мм).

Теперь разберёмся, какие из размеров можно изменить и в каких пределах, а какие должны остаться «нетронутыми».

Ширина обода зависит от ширины монтируемой на него шины. Например, шину 205/55R16 допускается устанавливать на диск шириной от 6 до 7,5 дюймов, при рекомендованной ширине 6,5 дюймов. Поэтому размер обода диска можно выбирать именно в этих пределах. Правильно подобрать шины к диску поможет таблица соответствия шин и дисков.

Посадочный диаметр – тут выбор ещё больше. Минимальный диаметр всегда указан в инструкции автомобиля и может увеличиваться практически до бесконечности. Но учтите, чем больше диаметр диска, тем ниже будет профиль шины, а это в свою очередь отрицательно сказывается на комфортабельности езды, но улучшается управляемость автомобиля на высоких скоростях.

Количество крепёжных отверстий – этот параметр остаётся без изменений.

PCD, в большинстве случаев, изменить также нельзя. Хотя у некоторых производителей литых дисков (OZ Racing, AEZ, DOTZ) предусмотрены специальные болты с эксцентриками, позволяющие прикручивать, например, диски с PCD 100мм на автомобили с PCD 98мм. На автомобилях у которых литые диски крепятся с помощью гаек применяются аналогичные гайки-эксцентрики. Максимальная величина смещения таких болтов и гаек составляет 1.2мм, поэтому разница в PCD диска не может превышать 2.4мм .

Вылет – изменение вылета возможно в сторону его уменьшения. Но желательно, чтобы такое уменьшение укладывалось в пределы до 1см. В сторону увеличения числа вылета, как правило, изменения невозможны, т.к. чем МЕНЬШЕ число вылета, тем диск БОЛЬШЕ «выходит» наружу автомобиля относительно колеса с «родным» вылетом, и наоборот. Таким образом при увеличении числа вылета диск будет больше утапливаться в машину, при этом значительно растёт вероятность того, что он упрётся в детали подвески или тормозных механизмов.

Центральное отверстие в штампованном колесе обязательно должно равняться диаметру ступицы автомобиля, для его правильной центровки на ступице. С литыми дисками ситуация несколько иная. В настоящее время большинство фирм, производящих литые диски, как отечественные, так и зарубежные, делают диски с универсальным центральным отверстием. А для центровки используют специальное центровочное кольцо, у которого внешний диаметр равен диаметру отверстия в диске, а внутренний диаметр равен диаметру ступицы автомобиля. Приведу пример. Диск размером 6.5×16 5/114.3 et45 dia-72.6 можно устанавливать на автомобили Mitsubishi, диаметр ступицы у которых 67.1мм и на автомобили Toyota, размер ступицы у которых 60.1мм. Так вот для того, чтобы не делать два разных литых диска производитель выпускает один диск с бОльшим центральным отверстием, в нашем случае 72.6мм и два центровочных кольца – первое 72.6/67.1 и второе 72.6/60.1. При постановке колеса на автомобиль кольцо вставляется в диск, после этого диск устанавливается на машину, центруясь на ступице, и затягивается болтами или гайками. После этого центровочное кольцо никакой нагрузки не несёт и никак не влияет на ходовые характеристики автомобиля. Центровочные кольца могут идти в комплекте с дисками либо поставляться за отдельную плату. Повторюсь, у штампованных дисков таких колец быть не может.

kolesa

Допустимой погрешностью можно считать ± 2 мм. Диск должен быть прописан в каталоге применяемости производителя (выдержка из ГОСТ Р 52390–2005 «Колесные диски. Технические требования и способы испытаний»). Если вылет обода отличается от вылета оригинального колеса больше, чем на допустимую величину, вам должны представить нормативные документы, подтверждающие соответствие всем требованиям безопасности при эксплуатации.

Кто в России изготавливает кованые диски? Остался только Slik?

Крупносерийное производство ведут компании Slik и AGForged. Кованые диски присутствуют в линейках многих американских, европейских и азиатских фирм.

Ответы на вопросы наших читателей мы искали совместно со специалистами компании «Новые колеса».

http://unit-car.com/termini-i-sokrasheniya/121-markirovka-diskov.htmlhttp://www.zr.ru/content/articles/748615-chitaem-diski-markirovka-legkosplavnyx-koles/http://filtrr.ru/razboltovka-kolesnyh-diskov-tablitsa-sovmestimosti/http://colesa.ru/wiki/marking-wheelshttp://www.zr.ru/content/articles/748615-chitaem-diski-markirovka-legkosplavnyx-koles/

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Как расшифровать параметры диска

Множество параметров автодисков непосредственно влияет на время функционирования подвески без потребности в ремонте и безопасность езды

Выбирая такие изделия, важно знать, модели с какими параметрами можно монтировать на транспортное средство. Лишь при полном соответствии ряда требований вы можете устанавливать колесо на авто

Умение быстро и легко читать маркирование дает возможность выбирать колеса к машине правильно и без ошибок

Важно только верно распознавать на изделии все обозначения

Пример маркировки модели 7jx15h2/112 ET45 d 66.6

Рассмотрим маркирование колеса: 7jx15h2/112 ET45 d 66.6:

7,5 — ширина покрышки в дюймах.
J — эта латинская буква означает кое-какие особенности конструкции колеса и не имеет большого значения.
x — изделие нераздельное.
15 — посадочный D модели, который соответствует посадочному D покрышки.
Н2 — наличие на полках обода двух хампов.
5/112 — PCD (сверловка колесных автомобильных дисков). Цифра 5 – это число отверстий для различных гаек и болтов. Цифра 112 — это D окружности в мм, на которой они находятся.
ET 45 — вылет у изделия положительный. Его размер 45 мм.
d 66.6 — данный параметр определяет D центрального отверстия (DIA).

Пример маркировки модели КрКЗ UA160651/ 2 JxH2 ET47 560 226.15

Рассмотрим маркирование модели: КрКЗ UA160651/ 2 JxH2 ET47 560 226.15:

КрКЗ — Кременчугский колесный завод.
UA — Украина.
16 06 — дата изготовления июнь 2016 г.
5 1 / 2 — ширина наружной части изделия – 5,5 дюйма.
J — вид бортовой закраины наружной части изделия.
x — неразъемный обод.
H2 — тип посадочных полок. Латинская буква H обозначает наличие выступа для установки шин без камер. Число 2 – выступ есть внутри и снаружи обода.
ЕТ47 — вылет колеса составляет 47 мм.
560 — наибольшая нагрузка на модель составляет 560 кг.
226.15 — фабричная маркировка модели.

Что такое разболтовка

Перечень геометрических значений, который характеризует каждый автомобильный диск, в независимости от дизайна, марки и разновидности сплава (штампованные, кованые, литые), принято называть разболтовкой. В себя это сборное название включает:

значение ширины между ободами, измеряемое в дюймах;
диаметр окружности (измеряется в дюймах);
«вылет» («вынос»). Расстояние от края посадочного отверстия диска к центру шины. Символы для обозначения зависят от страны изготовителя дисков. Для Германии – это ET, для Франции DEPORT, для Англии/США OFFSET (последний вариант наиболее интернациональный и встречается чаще всего);
количество крепежных отверстий и диаметр их окружности. В оригинале именно это значение трактуется, как разболтовка колесных дисков («PitchCirkleDiameter» либо PCD);
диаметр посадочного места (под ступицу) имеет маркировку DIA и измеряется в дюймах.

Рассмотрим конкретный пример

Маркировка такого диска будет выглядеть следующим образом: 7,5х18 5х114,3 ЕТ 45 DIA 67,1. Расшифровка:

7,5х18 – диск шириной 7,5 дюйма и диаметром 18 дюймов. Иногда вместо указанной выше формулировки можно встретить: 7,5Jx18H2. Значение записи остается прежним.

5х114,3 – колесо имеет 5 крепежных отверстий, которые расположены на окружности диаметром 114,3 мм.

ЕТ 45 – «вылет» диска составляет 45 мм (расстояние от привалочной плоскости к центру покрышки). В этом случаи мы имеем положительный «вынос». Первая плоскость выступает наружу. «Вылет» считается нулевым, когда две плоскости расположены на одной оси. Если место прилегания диска находится на расстоянии с внутренней стороны от предполагаемого центра шины, «вынос» считается отрицательным и записывается с дефисом между символами (ЕТ-45).

DIA 67,1 – диаметр посадочного места на ступице 67, 1 мм.

Как видим, разболтовка колесных дисков – это всего лишь комбинация символов, которая легко поддается расшифровке.

Где посмотреть параметры диска

Автолюбитель со стажем легко решит задачу по определению радиуса диска и количества отверстий для крепежа. За остальной информацией приходится обращаться к надежным источникам, либо рассчитывать значения самостоятельно. Производители литых и кованных дисков отформовывают на внутренней части все основные данные.

Владельцу автомобиля, который с салона выехал на красивом «литье» с полноразмерной запаской в багажнике, получить нужные значения для подбора новых дисков не составит труда. Если в багажнике докатка, придется снимать одно из колес автомобиля. Производство штампованных железок предполагает маркировку лишь внутреннего заводского кода. Помочь считать всю нужную вам информацию может дилер, продавший вам автомобиль (нужно лишь сделать запрос).

Есть риск оказаться в неприятной ситуации. Узнать о том, что ваш автомобиль за годы выпуска комплектовался дисками с различной разболтовкой, можно лишь после покупки новых колес. Такие случаи вполне возможны, если модель получает глубокий рестайлинг. Вдвойне стоит быть внимательным покупателям б/у автомобилей не первой свежести. Зачастую детали дорестайлинговых и обновленных моделей взаимозаменяемые (еще до вашего владения автомобиль могли собрать «из того, что было»).

Не пожалейте немного усилий, которые могут в будущем сэкономить вам уйму времени и нервов.

Характеристики дисков: виды, параметры, маркировка и обозначения

Начнем с того, что сегодня существует три основных типа колесных дисков: кованые, штампованные и литые. Так называемые «штампы» или «штамповка» являются обычным железным диском.

Вариант самый дешевый, достаточно практичный, всего лишь гнется при ударах и славится высокой ремонтопригодностью, но не отличается привлекательностью в плане дизайна. Также штампованные диски достаточно тяжелые по сравнению с аналогами.

Кованые диски легкие и прочные, хорошо держат удар, практически не раскалываются, но очень дорогие. Также ковка, с учетом технологии изготовления, не имеет такого многообразия в плане внешнего вида по сравнению с литьем.

В результате снижается нагрузка на подвеску, так как неподрессоренные массы уменьшаются, улучшается управляемость автомобиля, снижается расход топлива. Так как момент инерции колеса с легким диском уменьшается, в сборе колесо лучше и быстрее реагирует на возвратное усилие амортизаторов, что позволяет быстрее восстановить контакт с дорожным покрытием.

Также использование легких сплавов с улучшенной теплопроводностью означает, что детали тормозной системы охлаждаются быстрее и эффективнее (тормозные диски, тормозные суппорты). Естественно, по указанным причинам большинство автовладельцев выбирают именно литье.

При этом единственным минусом литых дисков является то, что в отличие от штамповки, которая попросту гнется при ударе или сверхпрочной ковки, которая выдерживает высокие нагрузки, литые диски раскалываются.

Кстати, еще есть диски из магниевых сплавов, которые изготавливают как методом литья, так и ковки. Такие диски заметно прочнее алюминиевых, но их недостатком является слабая стойкость к коррозии. На такие диски запрещено ставить грузики при балансировке, магниевые диски нужно постоянно покрывать защитными лаками, красить и т.д.

Возможна ли установка колес с неподходящей разболтовкой

Некоторые автомобилисты в попытке сэкономить на покупке запчастей с необходимыми параметрами приобретают продукцию, не соответствующую марке автомобиля. Такие колеса подвергают самостоятельной обработке, расширяют ступичное отверстие, меняют расположение мест под болты, после чего ставят на машину.

Теоретически подобная доработка возможна, но работы должны выполняться с максимальной точностью. Замерить диск настолько правильно в гаражных условиях невозможно. А неточно просверленные вырезы приводят к биению колеса, разрушению ступицы и элементов подвески, нарушению устойчивости автомобиля на дороге.

Грамотная доработка автомобиля в условиях, приближенных к заводским, экономически нецелесообразна. Работа будет стоить дороже, чем приобретение изначально соответствующего всем размерам колеса.

Мне нравится10Не нравится2

Особенности типовой маркировки

Маркировка автомобильных дисков требует особого внимания. Часто автолюбители не могут ее расшифровать, из-за чего не понимают, подойдет ли конкретный комплект для их автомобиля или нет. Чтобы выбрать диски, достаточно ознакомиться с документацией, которая является официальной на территории РФ.

В частности, речь идет о Техрегламенте России «О безопасности транспортных средств». Чтобы понять, для каких автомобилей нужны диски 6jx15 и их аналоги, достаточно изучить ГОСТ Р 52390-2005. В нем содержится вся необходимая информация, расшифровка которой хоть и займет время, но поможет решить проблему. Маркировку, в свою очередь, часто можно найти на закраине у диска.

Маркировка литых дисков

Параметры, которые указываются на колесах, также актуальны для литых изделий. Так, надпись 6jx15h2 можно расшифровать следующим образом:

6 – ширина, которая указывается в дюймах;
J – служебное обозначение, ни о чем не говорящее потребителю;
X – информация о том, что диаметр и ширина изделия неразъемные;
15 – посадочный диаметр, который также измеряется в дюймах;
H2 – еще одно служебное обозначение. Его можно встретить на моделях с кольцевыми выступами.

В отличие от изделий из стали, литой диск имеет символ проверки рентгеном, а также эмблему компании, у которой есть разрешение на такую процедуру. Чтобы потребитель не столкнулся с подделкой, производители выбивают на своей продукции информацию о том, что она сертифицирована.

Маркировка штампованных изделий

Примечательно, что маркировка колесных дисков стандартизирована для всех видов дисков – она буквально говорит об их параметрах. На штампованных моделях размещаются технические данные, а также информация о производстве и стране-изготовителе.

Маркировка кованых дисков

Кованые изделия для легковых автомобилей отличаются от литых выпуклой маркировкой. Параметры изделия наносятся на обод путем штамповки. Также распознать кованый диск можно по специфическим особенностям. Так, например, на таких моделях обычно размещается маркировка «Forged».

Как определяют размеры разболтовки колесных дисков

Маркировка каждого колесного диска устанавливается в соответствии с международными стандартами. На маркировке никак не учитываются ни изготовитель изделия, ни размеры изделия, ни способ его изготовления.

Разберем конкретный пример. Для ED/Exiv предназначены колесные диски со следующими параметрами:

ширина от 6,0J до 7,5J;
вылет от ET35 до ET45;
радиус R14.

Типоразмер будет выглядеть так:

6,5Jx15 ET45 PCD5х100 DIA54, где

6,5 (B) — ширина диска в дюймах (меньше ширины покрышки на 25-30%);
15 (D) — монтажный диаметр в дюймах
45 (ЕТ) — вылет в миллиметрах

Вылетом называют расстояние между плоскостью крепления колесного диска и осевой вертикальной плоскостью. Когда плоскость крепления находится ближе к наружной поверхности колеса относительно осевой вертикальной плоскости, вылет считают положительным (ЕТ>0). Если плоскость крепления смещена вовнутрь относительно оси, вылет считают отрицательным (ЕТ<0). Наконец, при нулевом вылете (ЕТ=0) обе плоскости совпадают.

5×100 (PCD) — характеристика посадочных отверстий: первое число — количество крепежных отверстий, второе число — диаметр окружности, проходящей через центры отверстий в миллиметрах

В данном примере количество отверстий равно 5, а диаметр, проходящий через их центры, равен 100 мм.

54 (DIA) — диаметр центрального отверстия под крепление на ступице в миллиметрах

Ширина колесного диска зависит от ширины профиля шины в соотношении Б = В х (0,7…0,75), где Б — ширина обода, В — ширина покрышки. Допустимо отклонение от этой формулы при выборе колесного диска для определенной шины. Ширина обода может быть меньше рассчитанного значения максимум на 0,5 дюйма, и больше этого значения максимум на 1 дюйм. Посадочный диаметр должен соответствовать монтажному диаметру покрышки, а параметры разболтовки PCD — стандартным значениям для данного автомобиля. В противном случае точно отцентровать и зафиксировать колесо на ступице не получится.

Как выбрать диски для автомобиля

Приобретение новых дисков – это достаточно редкое событие. Для такой покупки есть несколько причин:

У колес, которые используются в автомобиле есть существенные повреждения.
Новые покрышки покупают в качестве запасных.
Хороший метод изменения внешнего вида транспортного средства.

Чтобы правильно выбрать такой товар, потребуется смотреть не только на их внешний вид, но и на целый ряд технических параметров:

Диаметр. Это цифра из двух значений в дюймах, которая должна быть аналогичной посадочному размеру покрышки. Покупка колес по марке машины не обходится без официального руководства. Там можно найти все подходящие размеры. Если в инструкции к автомобилю указано, что подходящие колеса – модели с диаметром 15-17 дюймов, то изделие на 18 дюймов будет уже мешать элементам тормозов при поворотах либо тереться об арку покрышки. А колесо на 13 дюймов существенно ухудшит управляемость. Машина станет более валкой.
Диаметр посадочного отверстия (цо на дисках). Этот параметр обозначают буквой из латиницы D. Он должен быть аналогичным размерам ступицы машины. Если необходимого вам диаметра нет в наличии, лучше купить большее изделие, потому что его легко вмонтировать специальным инструментом.
Наибольшая нагрузка. Этот параметр показывает какой предельный вес может выдержать одна модель.
Форма отверстий для крепежей. Для современных легкосплавных типов используются длинные болты с наконечниками в виде конуса, а для штампованных — короткие болты с плоскими головками.

Ширина. В маркировании она отмечается буквой J. Посадочное место колеса должно быть на четверть меньше общей ширины протектора

При этом важно понимать, что габариты шин и колес часто указаны в различных измерительных единицах.

Отверстия для крепежей. Важно обязательно смотреть на количество болтов и дистанцию до самого центра ступицы транспортного средства, на которую непосредственно устанавливается покрышка.

Вылет (ET)

Это одна из наиболее важных стадий покупки. Вылет – дистанция от середины обода изделия до плоскости, прилегающей к ступице транспортного средства. Если в маркировке нет этих двух букв, значит нужно искать слово Offset. Его сегодня применяют такие производители, как 5Zigen и Alutec. Французские фирмы штампуют обозначение Deport. Чем колесный вылет крупнее, тем больше внутри колеса поместится различных деталей и узлов. Важно подбирать изделия по тем характеристикам, которые описаны в руководстве либо по габаритам ранее установленных механизмов и узлов.

Наличие хампов. Это специальные выступы для лучшей фиксации шин без камер. Они есть у подавляющего большинства дисков.

Дизайн. На современных спортивных машинах очень будут хорошо смотреться ажурные изделия с красивыми спицами. Для внедорожников лучше выбирать более крупные модели.

Цвет. Наиболее часто покрышки приобретают цвет прямо на производственной линии. Вы можете купить покрышки под оттенок кузова либо подобрать какой-то контрастный оттенок.

Расшифровка обозначений на колёсах легкового авто

Например, на диске автомобиля мы нашли такую запись: КрКЗ UA 16 06 5 1 / 2 JxH2 ET47 560 226.15. Читаем:

КрКЗ — Кременчугский колёсный завод;
UA — Украина;
16 06 — июнь 2016 года;
5 1 / 2 — ширина обода 5,5 дюйма;
J — форма бортовой закраины обода. Как правило, ободья с диаметром от 13 дюймов имеют форму закраины J, меньшие — B;
x — обод неразъёмной конструкции;
H2 — исполнение посадочных полок: H означает наличие специального выступа для использования бескамерных шин, 2 — то, что такой выступ выполнен как на наружной, так и на внутренней стороне обода (если цифры 2 нет, то выступ H имеется только на наружной стороне обода). Для бескамерных шин, кроме исполнения выступа H, встречаются колёса с исполнением FH.
ЕТ47 — вылет обода 47 мм. Вылет — это расстояние, которое нужно мерить от привалочной плоскости диска до центральной плоскости обода;
560 — максимальная статическая нагрузка на колесо 560 килограммов;
226.15 — заводское обозначение колеса.

Кроме знаков обязательной маркировки, на колесо обычно наносится условное обозначение присоединительных размеров дисков:

LZ — количество крепёжных отверстий;
PCD — диаметр расположения отверстий;
DIA — диаметр центрального отверстия.

Часто количество крепёжных отверстий указывается вместе с PCD в виде 4х98, 5х112 и т. п.

Все основные размеры диска должны соответствовать рекомендациям изготовителя автомобиля

Штампованные или литые диски: что предпочесть и по каким параметрам выбирать ?
