Как поменять сайлентблоки

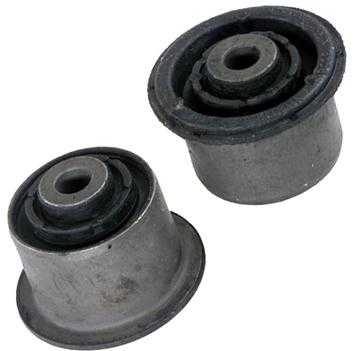

Назначение и конструкция изделия

Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена

Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Замена сайлентблоков на ВАЗ- 2131(Нива) и что для этого надо. .

Шевроле нива замена сайлентблоков

Пришло время поменять резинки….получилось) Как я менял сайлентблоки в гаражных условиях. Автор видео не…

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Замена верхних сайлентблоков осуществляется для обеих сторон передней подвески, даже если из строя вышли только шарниры с одной стороны.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

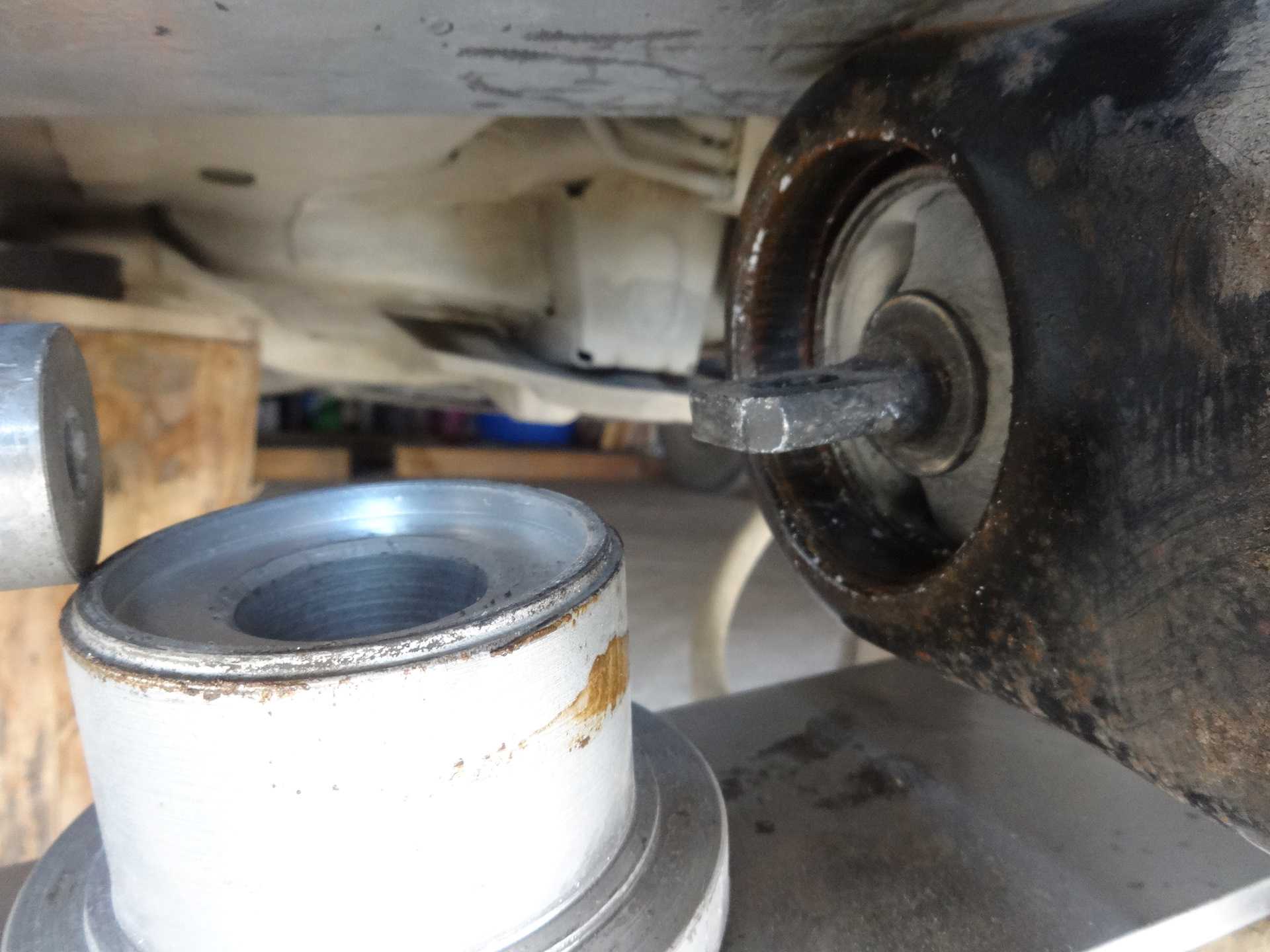

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.

Так выглядит съемник

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Инструменты, приспособления, расходные материалы, советы профи

Сама работа по замене сайлентблоков несложная, но для выпрессовки шарниров могут понадобиться специальные инструменты.

Всего для работы будут нужны:

• собственно, новые сайлентблоки
• накидные, рожковые ключи нужного размера (головки и вороток-трещотка)
• съемник для сайлентблока
• смазка (мыльный раствор)
• домкрат
• тиски
• молоток, небольшое зубило.

Шарнир сидит на своем месте очень плотно, и для его демонтажа, скорее всего, понадобится специальный съемник. Необходимое условие для качественной замены шарниров – их правильный подбор. Перед тем как отправляться в магазин, необходимо узнать, какие сайлентблоки на ВА2110 устанавливаются чаще всего, их серийный номер, параметры размера, и.т.д. Повторимся, шарнир сидит очень плотно, и несоответствие размеру всего в несколько миллиметров приведет к тому, что новый сайлентблок просто не запрессуется.

Для работы применяют специальные съемники, с помощью которых несложно извлечь старую деталь и запрессовать новую. Иногда бывает так, что для замены сайлентблока приходится снимать элемент подвески, например, рычаг. В этом случае съемник успешно заменяется обычными слесарными тисками. Правда, в этом случае сайлентблок извлечь будет довольно сложно. Тогда его можно просто-напросто выжечь паяльной лампой или на открытом огне. Иногда народные умельцы справляются с помощью кувалды и металлического пробоя.

Перед тем как устанавливать новую деталь на место, ее нужно обязательно смазать мылом или мыльным раствором. Это очень облегчит установку. Нельзя при этом использовать смазки из продуктов нефтепереработки – солидол, литом, масло, и.т.д., так как они негативно влияют на резину. Это не касается полиуретановых шарниров, на которые нефтепродукты практически не влияют. Чтобы еще больше облегчить установку, на резиновой поверхности детали с торца можно снять небольшую фаску. Главное – не перестараться и не срезать слишком много.

Для чего нужны сайлентблоки?

Все автомобили, которые именуются классикой, имеют задний привод колес. Следовательно, передняя подвеска более сложная, если сравнивать с «Макферсоном», который применяется на переднеприводных автомобилях. Отсюда можно сделать вывод о том, что замена передних сайлентблоков ВАЗ-2107 должна производиться как можно чаще, чтобы избежать проблем с управлением. Внешний вид у резинометаллических шарниров напоминает стакан. Внутри он сделан из металла, сверху обработан резиной.

Рычаги подвески – это именно те элементы, в которые монтируются сайлентблоки. Всего на передней части автомобиля ВАЗ-2107 четыре рычага – два с левой стороны, справа находится столько же. Они крепятся к кузову посредством именно резинометаллических шарниров. Можно было, конечно, использовать для такой цели и шарикоподшипники, но у них ресурс оказался бы намного ниже. Да и сгладить удары при езде по неровной дороге они не смогли бы.

Замена сайлентблоков на верхнем рычаге ВАЗ-2107

Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.

Делается все так:

1. Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
2. Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
3. Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
4. Извлекаем крепежный болт. После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;
5. При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
6. Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
7. Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
8. Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.

Замена пружины задней подвески ВАЗ «ОКА» 1111 1988-2008

Пружины задней подвески заменяют при поломке или чрезмерной осадке, о чем свидетельствуют частые «пробои» подвески до ограничительных буферов.

При осадке или поломке одной из пружин подвески во избежание перекоса кузова по возможности заменяйте обе пружины.

Вам потребуются: стяжка пружин подвески, подставка под кузов (желательно регулируемая по высоте), ключ «на 19».

3. Отжимая вниз рычаг задней подвески в пределах упругости сайлентблока, снимите пружину и демонтируйте с пружины стяжку.

4. Снимите изолирующую прокладку пружины в нише колеса, если она осталась на кузове.

5. Осмотрите снятую пружину. Если пружина имеет деформированные или надтреснутые витки и на витках видны следы их соприкосновения, замените пружину.

ПРИМЕЧАНИЕ Обратите внимание на маркировку краской на витках пружины. Она бывает желтой — группа нормальной жесткости А или зеленой — группа повышенной жесткости В

Обе пружины задней подвески автомобиля должны быть одной группы жесткости.

6. Осмотрите изолирующую прокладку. Сильно деформированную или затвердевшую прокладку замените.

7. Перед установкой пружины установите на нее изолирующую прокладку так, чтобы конец последнего витка разместился в выемке прокладки, и закрепите прокладку на пружине изоляционной лентой или скотчем. После этого сожмите пружину стяжкой.

8. Устанавливайте пружину в порядке, обратном снятию. Выпрямленный конец нижнего витка разместите в выемке чашки рычага подвески.

↓ Комментарии ↓

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Как выполнить замену элемента

Можно самостоятельно произвести замену пружины задней подвески, но если произошла поломка или машина просела слишком, лучше произвести замену обоих, чтобы во время поездки не ощущать перекос кузова.

Для ремонтных работ понадобятся:

• подставка под кузов, в идеале она должна регулироваться (лучше приобрести такую);
• стяжка пружин подвески;
• гаечный ключ — 19.

На пружину, которая требует замены, установить стяжку и слегка сжать ее. Если нет стяжки, можно выйти из положения, связав пружину в сжатом состоянии надежной проволокой.

Со стороны износившейся пружины отсоединить нижний конец амортизатора. Автомобиль должен находиться в состоянии отрыва колеса от поверхности, кузов должен быть на опоре — задняя часть автомобиля со стороны поломанной пружины.

Чтобы пружину снять, отжимается вниз рычаг задней подвески. Вся операция проводится в пределах упругости сайлентблока. Затем демонтируется стяжка.

Если на кузове, в нише колеса, осталась прокладка от пружины, ее надо обязательно убрать.

Может случиться и так, что пружина окажется в порядке. Ее нужно осмотреть: есть ли дефекты, деформация или трещины. Следует изучить маркировку. Если наблюдаеся желтая краска, значит, группа жесткости нормальная, зеленый цвет расскажет о повышенной жесткости. Обе пружины должны быть одного класса жесткости.

Если прокладка имеет твердую поверхность или явно испорчена, она подлежит замене. Перед тем как поставить новую пружину, на нее нужно закрепить прокладку-изоляцию, но так, чтобы конец крайнего витка находился четко в выемке прокладки, затем следует прокладку на пружине укрепить. Подойдет изоляция или скотч. Пружину необходимо сжать стяжкой. Весь процесс повторяется в обратном порядке.

Замена сайлентблоков

Сайлентблоки устанавливаются во многих местах подвески автомобиля — реактивных тягах, амортизаторах, балке, рычагах и так далее. Главное их назначение — гашение вибрации и ударов, которые испытывает подвеска в процессе эксплуатации.

Все детали подвески необходимо менять вместе с сайлентблоками, но их износ происходит гораздо быстрее, нежели сопряженных запчастей, поэтому проводить замену сайлентблоков приходится довольно часто.

Внешне сайлентблок выглядит как две металлические втулки, вставленные одна в другую, между которыми находится прослойка из резины или полиуретана. В некоторых случаях наружная или внутренняя втулка могут отсутствовать — это зависит от места установки и конкретного замысла конструкторов, разрабатывавших деталь.

Ресурс работы сайлентблока напрямую зависит от нагрузок, которые испытывает подвеска автомобиля, детали, в которой он установлен и его качества. Определить уровень изношенности сайлентблока можно визуально — если резиновый или полиуретановый наполнитель рассохся или на нем появились трещины, его следует сразу менять.

К тому же нужно менять сайлентблоки попарно. К примеру, если происходит замена сайлентблока левого переднего рычага, то в то же время нужно менять сайлентблок правого переднего рычага. К тому же нужно менять сразу все сайлентблоки, которые установлены на ту или иную деталь. В противном случае подвеска будет работать неравномерно, что приведет к преждевременному износу деталей.

Для того чтобы заменить сайлентблок лучше всего пользоваться специальным съемником — он плавно выпрессовывает его из обоймы детали. Если же выбивать сайлентблок, деталь испытывает ненужную механическую нагрузку, что может негативно на ней сказаться, особенно в местах сварки.

После того, как старый сайлентблок снят, внутреннюю поверхность обоймы и палец (или болт), на который был одет сайлентблок, нужно очистить от грязи и смазать тонким слоем смазки или моторного масла.

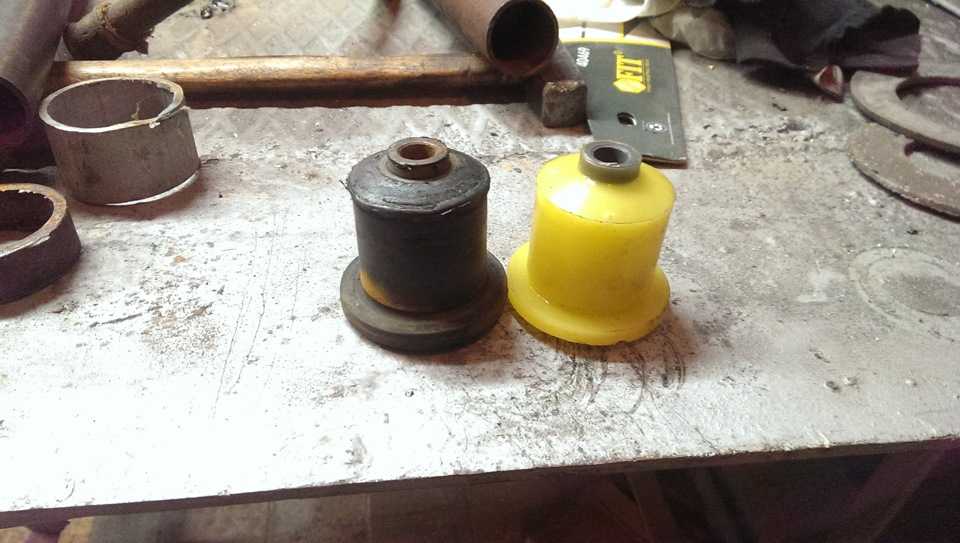

В последнее время набирают популярность полиуретановые сайлентблоки. Они имеют больший ресурс, но гораздо дороже резиновых. Покупать их имеет смысл только в том случае, если сопряженные детали находятся в хорошем состоянии и долго прослужат.

Покупка дешевых, а соответственно, некачественных сайлентблоков может привести к поломке деталей подвески. Наполнитель может оказаться чересчур мягким или, наоборот, слишком жестким, что не только сильно уменьшит срок службы сайлентблока, но и повысит нагрузку на детали ходовой.

Осевой люфт, что это такое и как устранить

Это довольно частое «заболевание» нижнего рычага отечественных авто, и ВАЗ 2110 не исключение. Возникает люфт тогда, когда кронштейн на кузове, к которому присоединяется рычаг, по какой-то причине разжался, и между рычагом и втулкой появился зазор, из-за чего сайлентблок начинает двигать внутри рычага.

Осевой люфт очень негативно влияет на работу передней подвески, поэтому быть его, разумеется, не должно. Если же люфт есть, его можно устранить несколькими способами. Во-первых, можно попробовать немного сжать кронштейн на кузове. Сделать это будет очень трудно, потому сто молотком бить по кузову нежелательно, а для того чтобы применить пассатижи или струбцину, понадобится изрядная физическая сила, да и работать под автомобилем этими инструментами будет неудобно.

Намного проще устранить осевой люфт, поместив несколько шайб между кронштейном и сайлентблоком. Хотя по правилам нужно заменить весь нижний рычаг вместе с сайлентблоком.

Для чего нужны сайленблоки в передней подвеске?

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются

Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению . Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя

Поэтому важно следить за состоянием этих резиновых деталей подвески

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

1. Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
2. Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

1. Во время езды слышится характерный скрип резины . Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
2. В случае появления характерных металлических стуков в районе передней подвески , нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

Откручиваем обе гайки крепления рычага;

На одну сторону накручиваем съемник и выдавливаем сайлентблок;

• Аналогичную операцию выполняем с противоположной стороны;
• Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

• Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
• Прикручиваем колесо и снимаем автомобиль с домкрата;
• Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

• Шаровых опор;
• Сайлентблоков;
• Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Licota ATC-2286

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Характеристики:

• Используется как для выпрессовки, так для запрессовки сайлентблоков.
• Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
• Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
• Штифты: M10, M12, M14, M16, M18.
• Вид: универсальный съемник.
• Вес: 17 кг.

Читать также: Как пользоваться дисковой пилой видео

Плюсы:

• Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
• Все детали легко собираются и разбираются.
• Возможность демонтажа и установки сайлентблоков.
• Удобный кейс для хранения всех деталей съемника.

Минусы:

• Сравнительно большой вес.
• Высокая стоимость.

Замена растяжки ВАЗ 1111

	Вам потребуются

Перед началом работы

Снимите соответствующее колесо.

При появлении стуков и шумов в передней подвеске, неравномерном износе протекторов шин проверьте растяжку и ее резиновые подушки. Деформированную растяжку замените (слегка деформированную можно выправить).

Предупреждение

Конец растяжки, который крепится к рычагу, слегка загнут – его выправлять не надо.

Рекомендация

При снятии растяжки, например для замены подушек, не меняйте положение внутренней гайки на растяжке, чтобы не нарушить схождение колес. Перед снятием растяжки отметьте положение внутренней гайки на растяжке. Если вы случайно повернете гайку, это поможет установить ее в прежнее положение.

Порядок выполнения

1. Очистите от грязи гайки крепления растяжки к кронштейну.

2. Отверните наружную гайку крепления.

3. Придерживая от проворачивания вторым ключом болт крепления растяжки к рычагу, отверните гайку.

4

Обратите внимание: под гайкой установлена пружинная шайба.

5. Придерживая от проворачивания вторым ключом болт крепления стойки стабилизатора к рычагу, отверните гайку.

6

Выньте болт. Обратите внимание: под гайкой установлена пружинная шайба.

7. Отверните два болта крепления шаровой опоры к поворотному кулаку (под каждым болтом установлены пружинная и плоская шайбы).

8. Отожмите рычаг вниз, выньте из него болт крепления растяжки.

9. Выньте другой конец растяжки из кронштейна.

10. Снимите с кронштейна наружную подушку с обоймой (она обычно “прикипает” к нему) и распорную втулку.

11. Снимите с растяжки внутреннюю подушку с обоймой (если она осталась на растяжке). При этом обратите внимание, что обойма внутренней подушки больше обоймы наружной.

12. Замените порванные или потерявшие эластичность подушки.

13. Замените изношенную втулку. Поддев ее отверткой, выньте из кронштейна и установите новую.

14. Измерьте расстояние от центра отверстия старой растяжки до внутренней гайки и заверните ее на новой растяжке на такую же величину.

15. Установите растяжку в порядке, обратном снятию. При этом ребро на растяжке должно быть направлено вверх. Окончательно затягивайте гайки крепления на автомобиле, стоящем на земле, качнув предварительно несколько раз переднюю часть автомобиля. Проверьте и при необходимости отрегулируйте углы установки колес.

Видео про «Замена растяжки» для ВАЗ 1111

Обзор растяжек Ермак и ремонт Оки.

Замена сайлентблоков переднего рычага ВАЗ

Ремонт крепления подрамника Ока-11113_1

Как извлечь сайлент

Прежде чем запрессовать сайлентблок в рычаг, нужно извлечь изношенную деталь. Существует несколько методов запрессовки новой запчасти. Но прежде чем применить один из них, надо правильно выпрессовать шарнир в домашних условиях.

Способы извлечения сайлентов:

Выбивание

Бить по шарниру надо очень осторожно. Удары молотком должны быть сильными и точными

Если бить слабо и долго, то металлические детали будут развальцовываться. Осколки, отлетающие от металла и резины, могут нанести вред глазам. Если удары не приводят к результату, остановитесь и попробуйте другой метод.
Высверливание. Сверлить надо неспешно, не повреждая детали, которые не нужно менять.
Вырезание. Этот метод трудно реализовать из-за трудности доступа к узлу. Для этого используют болгарку или ножовку. Зачастую приходится применять сварку. Болгарка испускает искры и является пожароопасной. С помощью ножа вырезают только резиновую часть шарнира.
Выжигание. Бывает, что удается удалить шарнир с помощью прогревания. Но существует опасность понижения механической прочности металлической детали из-за перегрева. Поэтому шарнир следует обернуть мокрой тряпкой.
Выпрессовка. Ее выполняют на СТО или в гараже. Это самый надежный и безопасный вариант. Выпрессовать деталь можно и своими силами. Но для этого нужен ручной гидравлический пресс, тиски и специальные насадки.

Самый простой способ извлечения сайлентов:

1. Сделайте небольшой пропил при помощи лобзика. Будьте аккуратны, старайтесь не задеть рычаг.
2. Молотком или иным увесистым предметом выбейте пропиленную обойму. Не выбрасывайте ее: возможно, она пригодится при запрессовке.
3. Очистите посадочное место, удаляя заостренные кромки и заусенцы. Добейтесь идеальной гладкости поверхности.
4. Если у сайлента не имеется наружной обоймы из металла, мажьте место посадки, чтобы облегчить процесс установки.

На заметку! Для смазывания посадочного места под сайлентблок используют смазки на основе силикона или лития или обычный мыльный раствор.

Чтобы самостоятельно снимать сайленты, автолюбители делают из подручных средств специальные съемные приспособления. Для их изготовления понадобятся:

• болт с гайкой — размеры на усмотрение умельца;
• цилиндр — у него должен быть такой диаметр, чтобы в него легко вошел сайлентблок;
• шайбы — одна для плотного закрытия цилиндра, другие должны иметь диаметр, немного меньший, чем у сайлента.

Когда все будет подготовлено, цилиндр с одной стороны закрывают шайбой и вставляют болт. Со второй стороны надевают шайбу на сайлентблок, и завинчивают гайку для выпрессовки.

В автомагазинах продаются специальные наборы для снятия сайлентов:

• гидравлические — в их состав входит гидронасос, гидроцилиндр, шланги и сам агрегат;
• механические — они состоят из нескольких резьбовых соединений, а процесс выпрессовки осуществляют гаечным ключом.

Замена сайлентблока переднего нижнего рычага

Чтобы заменить сайлентблок нижнего рычага, нужно сначала снять сам рычаг. Для этого в первую очередь откручивают гайки растяжки, стойки шаровой опоры и стабилизатора. С шаровой опоры рычаг нужно снимать с помощью съемника.

В последнюю очередь откручивается гайка крепления рычага к кузову, болт вытаскивают, после чего рычаг можно снимать. После этого следует снять растяжку. Так как она уже отсоединена от рычага, остается только открутить гайку, которой она крепится к поперечине. В последнюю очередь демонтируется стабилизатор. Он прикреплен к рычагам через стойки с обеих сторон, таким образом, его можно либо открутить с другой стороны и начать снимать, или открутить гайку крепления к стойке, а рычаг и растяжку снять позже.

Открутив стабилизатор от рычагов, остается еще открутить гайки крепления кронштейнов кузова и снять стабилизатор вместе с втулками. После того, как нужные элементы подвески демонтированы, можно приступать к замене сайлентблоков по схеме, которая была описана выше.

Видео по замене сайлентблока переднего нижнего рычага на ВАЗ 2110 с помощью съемника:

Сайлентблоки, назначение и места установки

В передней подвеске автомобиля сайлентблоки установлены в рычагах. С помощью сайлентблоков рычаги соединяются со ступицей колеса и кузовом авто. Такое соединение является подвижным и упругим. Иногда сайлентблоки устанавливают на местах соединения стабилизатора поперечной устойчивости с рычагом – если это предусматривает конструкция подвески. Также сайлентблок может быть установлен на амортизационную стойку – в нижнюю часть, где стойка соединяется со ступицей.

Если говорить о задней подвеске, то там сайлентблоки устанавливают на поперечные и продольные рычаги, в местах соединения торсионной балки и кузова, а также на амортизаторах. В целом, количество сайлентблоков зависит от конструкции подвески автомобиля.

На ВАЗ 2110 сайлентблоки расположены в следующих местах:

• Поперечные рычаги (места крепления к кузову). • Концы стабилизатора поперечной устойчивости (место крепления к переднему рычагу). • Нижняя часть амортизаторной стойки — место крепления к поперечному рычагу). • Растяжка поперечного рычага (на обоих концах – места соединения с поперечиной и рычагом).

Итого в передней подвеске ВАЗ2110 находится 5 сайлентблоков. В задней части авто находится торсионная балка, поэтому там сайлентблоков всего 4. Два из них играют роль креплений балки к кузову, еще два находятся в нижних частях амортизаторов. Еще одно место, куда могут устанавливаться сайлентблоки – рулевое управление. В некоторых моделях автомобилей шарнир используется как элемент упругого подвижного соединения рулевого механизма и тяг. Средний срок службы резинометаллического шарнира составляет около 100 000 км пробега. Разумеется, это не точный показатель, он зависит от условий работы авто, качества дорожного покрытия и качества самой детали. Так как отечественные дороги находятся далеко не в лучшем состоянии, то выдерживают сайлентблоки обычно не более 50 000 – 60 000 км. После этого их желательно заменить.

Замена сайлентблоков задней балки ВАЗ 2109 своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Сайлентблоки от производителя ВАЗ, смело можно назвать качественной запчастью, используются они в ходовой различных марок машин ведь это неотъемлемая ее часть.

Долговечность конечно зависит от манеры езды водителя, но в основном срок их службы велик и составляет не один десяток тысяч километров.

Сайлентблоки задней балки ВАЗ 2109

Основной их функцией является устранение различных деформаций и вибраций, что появляются при эксплуатации вашего железного коня.

Замена сайлентблоков задней балки ВАЗ 2109, 08, 099 одинаковые по действиям, они имеют маркировку 2108-2914054. У других марок ВАЗ 2114, 2115 маркировка другая, хотя сайлентблоки очень похожие, но все же отличаются.

Их различия только в размерах. Выходит, что резиновую втулку с десятки можно запрессовать в балку девятки, но придется попотеть, потому как она немного больше, а вот обратную операцию выполнить уже нельзя.

Основными признаками износа этого узла автомобиля являются – неустойчивость автомобиля, неравномерный износ шин, при движении по плохой дороге или кочкам слышны удары по кузову авто и неприятный скрип.

Эти симптомы могут указывать и на другие поломки, связанные с ходовой автомобиля. Допусти глухой стук может быть слышен из за неисправных задних стоек . Так что для того, чтоб убедится в этом нужно пройти полную диагностику ходовой части.

Замена сайлентблоков задней балки, в сравнении с иномарками, достаточно простая работа. Да и цена сайлентблоков совсем не велика.

Основные дефекты сайлентблоков:

• Уменьшение упругости резинки.

Обрыв резины.

Смешение центральной втулки.
Проворачивание в посадочном месте.

Что бы произвести самостоятельную замену задних сайлентблоков, нужно найти небольшой брус, желательно иметь устройство с помощью которого будем запрессовывать, хотя обойтись можно и без него, ключики рожковые, торцовые или накидные и конечно молоток, без него, как известно ремонт почему то не очень получается.

Основные этапы по замене сайлентблоков задней балки:

Для начала работы нужно загнать машину на яму или эстакаду подложить под передние колеса противооткатные упоры, это делается для безопасности, мало ли что бывает. Снимаем заднее колесо для удобства. Сразу хочется сказать, что замена задних сайлентблоков проводится без снятия балки.
