Как поменять бензонасос на ваз 2109

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
Снимите воздушный фильтр вместе с его корпусом.
Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
Открутите крепежные гайки, которые удерживают сам насос.
Аккуратно снимайте помпу, стараясь не повредить прокладки.
Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
Поменяйте прокладки насоса, если в этом также есть необходимость.
Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Загрузка …

Замена механического бензонасоса ВАЗ 2108/2109

Замена механического насоса в сборе займёт не более получаса. Для её осуществления потребуются:

ключ на 13;
отвёртка с крестообразной битой;
ёмкость для слива бензина.

Порядок замены:

Откручиваем винты хомутов топливных шлангов на входном и выходном штуцерах насоса.
Снимаем шланги со штуцеров.
При помощи ключа на 13 откручиваем гайки крепления бензонасоса.
Демонтируем насос. Сливаем с него бензин.
Устанавливаем новую прокладку «В», измеряем длину выступания штока. При необходимости производим регулировку вышеописанным способом.
Закрепляем насос гайками.
Подключаем шланги топливопровода.
Производим ручную подкачку топлива в насос, несколько раз нажав на рычаг.
Запускаем двигатель, проверяем его работу.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
Датчик детонации;
Дроссельный патрубок с датчиком положения заслонки;
ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
Снимите генератор, термостат, шкивы и ремни.
Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
Снимите поддон.
Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
Установите новые топливные магистрали от донора.
Соедините с магистралями ваш новый бензобак.
К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
Обязательно замените водяную помпу, взяв агрегат от донора 2112.
Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
Установите термостат, позаимствованный у ВАЗ 2112.
Соедините патрубки охлаждающей жидкости.
Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
Расставьте по своим новым местам все датчики.
Посадите крышку клапанов на качественный герметик.
Соберите модуль зажигания, провода, свечи и прочие компоненты.
Установите воздушный фильтр.
Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
Проводка соединяется с торпедо и замком.
Залейте новое масло, заправьте автомобиль качественным топливом.
Заведите двигатель и выполните пробный заезд.

Статья в тему: Процесс замены водяной помпы на ВАЗ 2109

как заменить его своими руками

Топливный насос «девятки»

Наверное, все владельцы отечественных машин сталкивались с ситуацией, когда автомобиль невозможно завести после некоторого простоя. Исправен аккумулятор, стартер бодро проворачивает коленчатый вал, но мотор никак не желает запускаться.

Это может произойти по 2 основным причинам: либо отсутствует искра, а это означает, что не действует система зажигания, либо не подается горючая смесь и, соответственно, не работает система питания двигателя.

О неисправностях системы подачи топлива мы и поговорим. Рассмотрим ситуацию, когда двигатель не заводится, потому что не работает бензонасос ВАЗ 2108-15. Также мы узнаем, как заменить своими руками бензонасос автомобиля ВАЗ 21099.

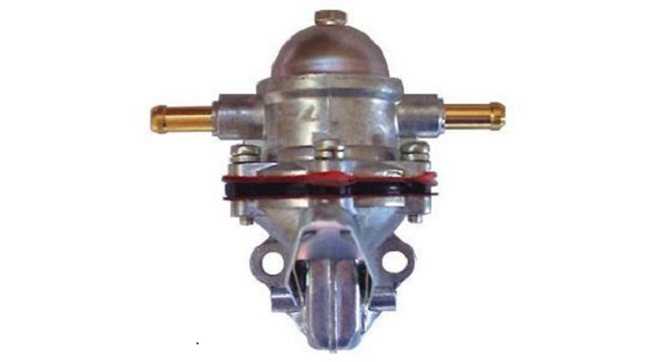

Неисправности, снятие и ремонт механического топливного насоса

На автомобили ВАЗ 21099 карбюратор заводом-изготовителем устанавливались механические бензонасосы диафрагменного типа. Основные неисправности этого вида насосов связаны с разрывом диафрагм, поломками штока, пружины и разгерметизацией клапанов.

Главное достоинство механических бензонасосов заключается в том, что они легко поддаются ремонту. В случае выхода из строя какого-нибудь элемента можно купить отечественный ремкомплект в ближайшем магазине запчастей и в течение часа заменить все неисправные детали. Бензонасос на автомобилях ВАЗ 2108-99 с карбюраторной системой подачи топлива расположен в моторном отсеке, там же, где находится прерыватель-распределитель зажигания.

Снятие механического топливного насоса.

Сначала открываем капот и снимаем минусовую клемму с аккумулятора.

Затем ослабляем хомуты и отсоединяем топливные шланги от патрубков насоса

После этого откручиваем 2 гайки крепления бензонасоса и осторожно, чтобы не повредить прокладки, снимаем его

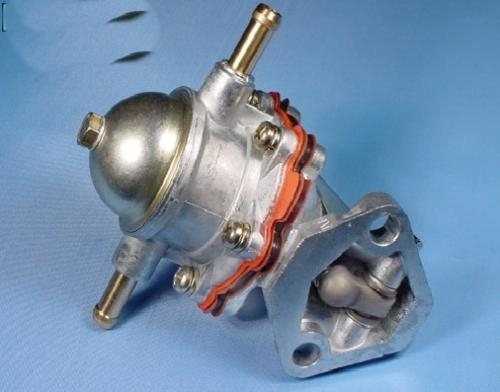

Устройство насоса

Теперь его нужно разобрать.

Откручиваем болт на вершине крышки насоса и снимаем ее вместе с сетчатым фильтром. Откручиваем 6 винтов и разделяем верхнюю и нижнюю части корпуса

Осторожно снимаем диафрагмы вместе с пружиной и штоком, повернув их на 90°

После разборки необходимо тщательно осмотреть все детали и заменить испорченные. Собирать и устанавливать насос необходимо в обратном порядке.

Неисправности и замена электрики

На автомобили ВАЗ 21099 инжектор заводом-изготовителем устанавливались погружные электрические бензонасосы. В отличие от механических собратьев, эти агрегаты неразборные, поэтому их нельзя отремонтировать. В основном такие бензонасосы ломаются из-за перегрева и использования некачественного топлива. Кроме того, очень часто неисправности возникают не в самом агрегате, а в его проводке.

Если электробензонасос на вашей машине загудел и перестал качать топливо, сначала необходимо проверить исправность электрики. Возможно, закоротила проводка, сломалось реле бензонасоса или просто сгорел предохранитель. Если электрика в порядке, необходимо заменить топливный фильтр. Если и это не помогло, тогда нужно менять сам насос. Учтите, электрический бензонасос ВАЗ 2108-15 расположен в топливном баке, поэтому для его замены придется лезть под машину.

Порядок действий следующий.

Для начала загоните машину на яму или подъемник.
Затем снимите минусовую клемму с аккумулятора.

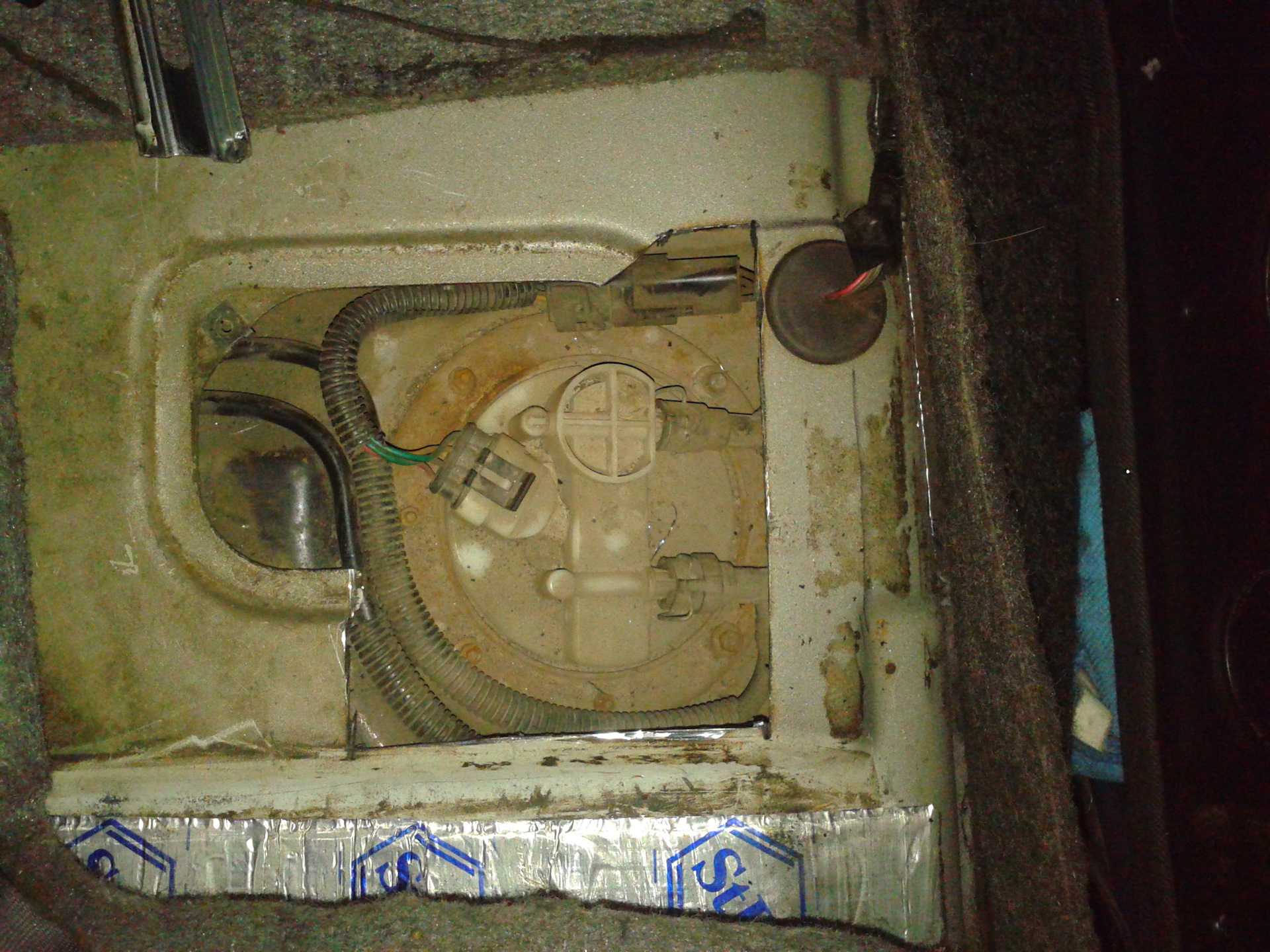

Потом снимите заднее сиденье и найдите место, где находится смотровой люк. Открутите винты крепления его крышки и уберите ее в сторону.
Отключите все клеммы проводки от бензонасоса и топливного датчика.
Открутите гайку крепления трубки подачи топлива и отведите саму трубку в сторону.
Под днищем найдите штуцер сливной трубки и открутите его.
Далее снимайте бензобак.
Открутите гайку наконечника топливопровода и отсоедините его от бензонасоса.
Открутите все гайки крепления, снимите уплотнительное кольцо и выньте электробензонасос вместе со стаканом-накопителем из топливного бака.

Сборку необходимо осуществлять в обратном порядке.

Примечание: чтобы бензин не выливался из топливопроводов, после 4 операции можно подключить аккумулятор и завести двигатель. Через 4-5 минут мотор выработает весь бензин, оставшийся в системе.

Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.

Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
Несколько раз вручную нажмите на рычаг для подкачки топлива;
Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Как проверить механический топливный насос ВАЗ 2108/2109

Проверка механического бензонасоса заключается в определении его производительности, т. е. измерении количества топлива, перекачанного за единицу времени. А она, согласно характеристикам устройства, должна составлять не менее одного литра за минуту. Чтобы её определить, потребуется помощник, а также следующие инструменты и средства:

отвёртка с крестообразной битой;
отрезок топливного шланга;
2 пустые пластиковые бутылки;
1,5 л бензина;
часы с секундомером.

Последовательность действий:

Откручиваем отвёрткой винт на хомуте выпускного штуцера, ослабляем его и снимаем топливный шланг.
Наливаем бензин в пластиковую бутылку. Свободный конец топливного шланга (снятого с выпускного штуцера) опускаем в бутылку до дна. Через него бензин будет всасываться в карбюратор, когда уровень топлива в поплавковой камере снизится.
Конец заготовленного шланга надеваем на выходной штуцер бензонасоса. Другой конец опускаем в пустую бутылку.
Просим помощника завести мотор, запускаем секундомер. Если в автомобиле есть тахометр, придерживаемся 2000 об/мин. Если же его нет, ориентируемся на слух.
Когда двигатель заработает, бензин с выпускного штуцера насоса должен поступать в ёмкость. По истечении минуты просим помощника заглушить мотор и измеряем количество перекачанного бензина. Если объем топлива в бутылке меньше литра — бензонасос нужно либо ремонтировать, либо менять.

Дальнейшая диагностика должна быть направлена на выявление неисправного элемента насоса. Для её проведения необходимы:

отвёртка с крестообразной битой;
гаечные ключи на 10 и на 13;
штангенциркуль (линейка).

Порядок проверки:

Первым делом проверяем работу клапанов. Откручиваем винты хомутов крепления топливных шлангов на штуцерах насоса. Снимаем шланги. К выпускному штуцеру прислоняем палец (ладонь), затыкая его. Нажимаем несколько раз на рычаг ручной подкачки. Насос, при этом, должен издавать чавкающие звуки, а на штуцере ощущаться напор воздуха. Аналогичным образом проверяем впускной клапан. Палец, при нажатии на рычаг подкачки, должен всасываться в штуцер. Если же нет ни давления на выходе, ни разрежения на входе — неисправны либо клапана, либо диафрагмы.
На следующем этапе ключом на 10 откручиваем крышку бензонасоса. Под ней находится сетчатый фильтр. Оцениваем его состояние. Сетка должна быть чистой и не иметь следов деформации. Почистить её в случае необходимости можно при помощи струи воздуха, старой зубной щётки и бензина.
Теперь проверим диафрагмы. Откручиваем винты крепления верхней и нижней частей корпуса. Их всего 6. Снимаем корпус и извлекаем стержень с диафрагмами. В верхней его части есть гайка. Откручиваем её ключом на 10, снимаем и рассоединяем диафрагмы. Оцениваем их состояние. Если на них есть разрывы, трещины — диафрагмы нужно заменить. Они непригодны для дальнейшей эксплуатации.
Последний этап — измерение длины толкателя. Чтобы до него добраться, нужно отсоединить нижнюю часть корпуса насоса от корпуса привода вспомогательных устройств. Откручиваем ключом на 13 две гайки и демонтируем нижнюю часть. Под ней находится текстолитовая тепловая проставка в виде конуса, вершина которого уходит в корпус привода. На её привалочных поверхностях должны быть тонкие паронитовые прокладки. Извлекаем проставку с прокладками. Внутри её находится толкатель. Вытаскиваем его и измеряем длину. Она должна составлять 82,5 мм (минимально допустимая — 81,8 мм). Если толкатель изношен — его нужно заменить. Износ приводит к уменьшению амплитуды движения стержня с диафрагмами, из-за чего его производительность существенно снижается.

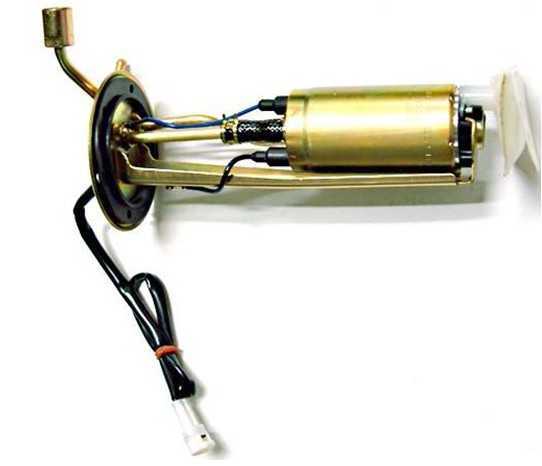

Бензонасос ваз 2109 инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака

Обратите внимание на то, что там имеются шайбы. Не потеряйте их. Вот и все, теперь насос может быть спокойно снят для замены или ремонта

Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя

Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его. В противном случае помпа не сможет создать нужное давление

В противном случае помпа не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов, когда проводится замена бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции не должно быть. Установка топливного насоса проводится в последовательности, обратной снятию

Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами

Установка топливного насоса проводится в последовательности, обратной снятию. Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами.

Принцип работы насоса

Конструкцию довольно простую имеет бензонасос ВАЗ 2109, инжектор функционирует только лишь благодаря ему. В основе лежит два элемента – электрический двигатель и помпа с фильтрующим элементом

Обратите внимание на то, что «памперс» (так в народе кличут фильтр за сходство) нужно менять вовремя – старайтесь не допускать, чтобы он работал больше 20 тыс. км

В противном случае он насыщается металлической стружкой, грязью и прочим хламом, который попадает в магистраль и забивает форсунки.

В топливной рампе содержится смесь из бензина и воздуха (кстати, тоже очищенного). Пропорция всегда на одном уровне – 14 долей воздуха и одна бензина. Это идеальная смесь, при которой происходит горение

Но нужно обратить внимание на то, что в работе участвует реле бензонасоса ВАЗ 2109, которое управляется электронным блоком. С его помощью производится подача питания на двигатель насоса

Производительность у помпы высокая, поэтому двигатель работает не постоянно, а с перерывами (и в зависимости от режима функционирования двигателя паузы между включениями могут быть разными).

Для контроля имеется регулятор давления, установленный на рампе. Для отвода излишков бензина – обратный клапан. С его помощью весь лишний бензин поступает обратно в бак. Снятие бензонасоса ВАЗ 2109 (инжектор) осуществляется в том случае, если проводится его ремонт или замена. Пригодятся такие инструменты:

Плоскогубцы.
Ключи на «6», «8».
Отвертки крестовые и плоские.

Поднимите нижнюю часть сиденья, открыв задние двери полностью.
Выкрутите саморезы, крепящие пластиковую крышку.
Отключите колодку для подачи питания и соединения с датчиком уровня.
Ослабьте хомуты и снимите шланги

Обратите внимание – давление в системе нужно заранее уменьшить.
Ключом на «8» выкрутите все гайки, которыми прикручен насос к корпусу бака.
Аккуратно вынимайте насос из отверстия.. Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива

И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой

Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива. И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой.

Чтобы убедиться в исправности (или же неисправности) бензонасоса инжекторной ВАЗ 2109, достаточно снять его и подключить к аккумулятору напрямую. Если работать он будет нормально, без посторонних звуков (а также из выходного отверстия будет ощущаться напор воздуха), то проблем с ним нет. Но если же он не включается даже так, стоит подумать о его замене. Цена нового составит около 2000 рублей. Стоит ли ремонтировать электродвигатель? Вряд ли это способно надолго улучшить ситуацию, но в качестве временного решения вполне нормально. Но делать такую процедуру можно лишь в случае, если вы уверены в своих силах и имеете представление о работе электрических моторов.

Бензонасос в топливной системе карбюраторного двигателя отвечает за без перебойную подачу топлива от топливного бака до карбюратора. Соответственно основные признаки, указывающие нам на нарушение его работы связаны с ухудшением подачи топлива, что в свою очередь может проявляться либо плохим запуском холодного двигателя, появлением перебоев при его работе на разных оборотах коленчатого вала и т.д.Прежде, чем приступать к разборке и ремонту, необходимо проверить бензонасос, а для этого проделаем нижеследующею последовательность действий:

• Ослабляем хомут крепления и снимаем шланг с нагнетательного патрубка насоса. Нагнетательный патрубок тот, который расположен ближе к карбюратору по направлению подачи топлива в магистрали.• Сняв шланг, начните качать рукоятку бензонасоса. Ручка бензонасоса работает только при определенном положение коленчатого вала, поэтому если насос не качает попробуйте провернуть коленвал на пол оборота и попробуйте снова. Через патрубок должно подаваться топливо под давлением. Если струя топлива слабая или оно вообще не подается, то ослабьте хомут и снимите шланг со всасывающего патрубка.

• Закройте всасывающий патрубок пальцем и качайте бензонасос. В патрубке должно создаваться разряжение, что вы почувствуете подушечкой пальца. Если разряжение не создается, то необходимо снимать и ремонтировать бензонасос или полностью его менять на новый.

голоса

Рейтинг статьи

Диагностика и самостоятельный ремонт механического топливного бензонасоса ВАЗ 2108

Конструктивные особенности устройств

В основном ВАЗ 2108 оснащали силовыми агрегатами с карбюратором, но на последних выпусках стали устанавливать моторы с инжектором. На карбюраторные машины ставятся механические топливные агрегаты ДААЗ с артикулом 2108–1106010.

Бензонасос, изготовленный на ДААЗ, состоит из:

корпуса;
трех диафрагм;
входного и выходного клапанов;
крышки;
возвратной пружины;
сетчатого фильтра;
рычага ручной подкачки (РРП).

На «восьмерке» топливная помпа находится в подкапотном пространстве, закреплен на корпусе привода подвесного оборудования. Его запускает распределительный вал с помощью кулачкового механизма и толкателя (штока). Благодаря их взаимодействию создается разряжение на впускном штуцере, а на выходном давление.

Неисправность топливного насоса проявляется следующими симптомами:

двигатель с трудом заводится;
появляются провалы, когда водитель нажимает на педаль газа;
нестабильно работает на холостом ходу;
уменьшается мощность авто.

Такие признаки проявляются и при других неисправностях в топливной системе. Перед тем как начать ремонт насоса, нужно провести его диагностику.

Диагностика механического бензонасоса

Об исправности устройства судят по его производительности. Она проверяется путем измерения объема горючего, которое перекачивается за определенный промежуток времени. Помпа восьмерки согласно характеристикам, заявленным производителем перекачивает за минуту не менее одного литра бензина. Если объем намного меньше, это говорит о засорении фильтра высокого давления.

Как Поменять Бензонасос На Ваз 2109 Инжектор ~ AUTOINTERLINE.RU

ВАЗ 2109 Газовый насос: Инжектор, как это работает. Замена и обзор

Вам нужно будет принять во внимание функции, которые Бензонасос ваз 2109. Если инжектор находится в системе впрыска топлива, насос электрический

Его использование обусловлено необходимостью контролировать подачу топлива в камеру сгорания.

Но, как известно, бензин сначала поступает на специальную рампу, в которой он смешивает его с воздухом в определенной пропорции (от 14 до 1). Он поддерживает постоянное давление, через которое смесь подается в камеру сгорания через отверстия в электромагнитных форсунках.

Это устройства, которые превращают топливовоздушную смесь в очень маленькие капли. Фактически, камера сгорания воспламеняет туман, в котором бензин находится во взвешенном состоянии.

Как работает топливный насос

В системе подачи топлива нет ничего сложного. Обычный насос с приводом от электродвигателя ротора. Фильтр используется для защиты всей топливной системы от мелких частиц. Но на этом это не заканчивается, так как стоит отметить, что давление рампы должно поддерживаться на одном уровне. Бензонасос ваз 2109 (инжектор просто не может работать без него), при условии, что он постоянно качает газ, он будет повышать давление все выше и выше. И это нарушит работу системы.

Какую Резину Можно Поставить На Калину Кросс
2020 Ford Explorer | Все, что мы знаем до сих пор
Audi грозит дополнительными штрафами Dieselgate в Германии
Как Снять Обшивку Стойки Шкода Октавия А7
Сколько Должен Выдавать Генератор На Ваз 2110
Замена Моторчика Печки Газель Бизнес

Поэтому необходимо отрегулировать давление. Для этого используется специальное устройство, называемое регулятором давления. Он установлен в топливной рампе, соединенной с трубопроводом, который служит для сброса избыточного топлива в бак.

Когда зажигание включено, датчик давления на рампе опрашивается, и привод запускается бензонасос. После того, как давление в рампе повысится до желаемого значения, топливный насос отключается. Так что это не работает все время.

Как снять газовый насос

Чистка Лямбда Зонда Ортофосфорной Кислотой
Замена Ремня Генератора Фокус 3
Где Находится Реле Топливного Насоса Газель
Шкода 1.8 Tsi Какое Масло Лить
Где Номер Двигателя Камаз 740
Как Разобрать Заднюю Дверь На Опель Астра

Расположен под газовым насосом на заднем сиденье ВАЗ 2109. Инжектор означает его установку непосредственно в бак. Дело в том, что насос погружен. На одной площадке с ним находится поплавковый датчик уровня топлива. Это работает, потому что поплавок перемещает ползунок к переменному сопротивлению. В этом случае происходит изменение тока в силовой цепи. Количество изменений определяет количество бензина, оставшегося в баке. Чтобы снять насос, вам понадобится плоскогубцы, отвертка и гаечный ключ на 8.

Вероятно, причина нехватки топлива — сломанная дубинка бензонасос ВАЗ 2109. Имеет как форсунку, так и предохранитель, который легко может сгореть. Тщательно очистите всю крышку перед началом работы, чтобы пыль не попала в бак. Затем с помощью отвертки открутите хомуты, которые затягивают шланги.

Удалите их, если они не работают вашими руками, затем попробуйте аккуратно сжать их плоскогубцами и прокрутить. Затем с помощью 8-гаечного ключа открутите все гайки, которыми крепится крышка корпуса бака

Обратите внимание, что есть шайбы. Не теряй их

Вот и все, теперь насос можно безопасно снять для замены или ремонта.

Проверка насоса

Проверять легко даже без специального инструмента для Бензонасос ваз 2109. Инжектор не может работать без давления топлива. Так что нужно вращать мотор насоса. Это легко проверить, просто подключите его к аккумулятору.

Если вы боитесь, включите лампу накаливания на одном проводе. Это поможет определить производительность обмотки двигателя

Обратите внимание, что фильтр должен быть максимально чистым. Если он засорен, замените его

В противном случае насос не сможет создать необходимое давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасос ВАЗ 2109. Инжектор означает, что двигатель работает от бортовой сети, поэтому не должно быть разрывов или разрушения изоляции

Установка топливного насоса осуществляется последовательно, возвращается к снятию. Сначала поместите тело в бак, сидя на шпильках.

Затем затяните все гайки, затем замените шланги и подключите штекер к проводам.
