Как произвести замену подшипника хвостовика уаз "буханка" самостоятельно

Устройство и устранение поломок заднего моста

Задний мост — это опора, внутри нее располагается основная передача полуоси, дифференциал.

Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит — это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер узла

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число — до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

Устройство, особенности конструкции и обслуживания.

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.Передний мост УАЗ Патриот В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили УАЗ легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.Задний мост УАЗ Патриот

Особенности конструкции переднего и заднего моста типа Спайсер.

Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.

Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.

Устройство заднего моста УАЗ 469

Устройство данного узла Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

1 — защитный перекрыватель;
2 — роликоподшипник дифференциального устройства;
3, 8 — корректировочные автопрокладки;
4 — хвостовая часть опоры ведущей шестерни;
5 — корректировочное кольцо;
6 — маслоотгонный держатель;
7 — гайка;
9 — передний шестерик заднего моста;
10 — головная подшипниковая опора;
11 — гидроупорная шайба полуоси шестереночного колеса;
12 — шестереночный элемент.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин). — Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом. — При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом. — Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

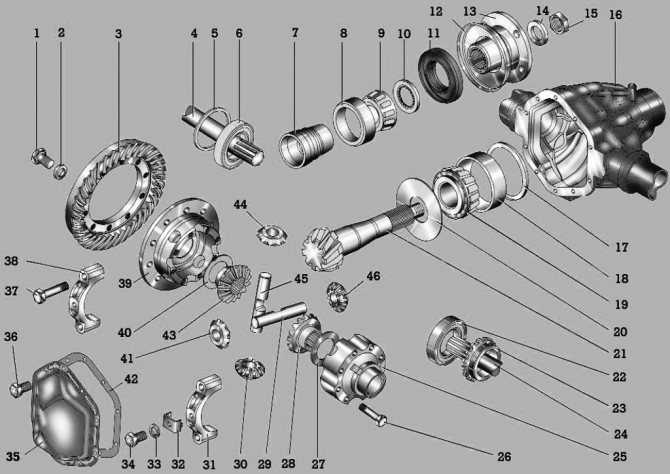

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи. Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта. Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Старые модели автомобилей УАЗ отличались наличием ступиц с барабанными тормозными установками.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
Передаточное число — 5,38 (тяговое, но не скоростное).
Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

увеличенный на 8 см клиренс;
высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
равномерно распределенная между основной и бортовой передачами нагрузка;
большая величина зубьев повышает надежность;
дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Устройство, особенности конструкции и обслуживания.

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Сальник заднего моста уаз буханка

Обратил внимание на потеки масла на заднем мосту. Как то ни было, а заниматься этим надо.Купил манжету 45х65 за 49 рублей и вперед

Как то ни было, а заниматься этим надо.Купил манжету 45х65 за 49 рублей и вперед.

Зафиксировал машину на упорах, открутил кардан, отвел в сторону, чтобы не мешался.

Проверил люфт подшипника — болтается ! Вынул шплинт, открутил гайку.

Как проверить правильность сделанной работы

Источник

Регулировка редуктора заднего моста

Прежде чем ремонтировать или заменяет деталь, можно выполнить регулировку механизма. При возникновении небольшого гула даже на скорости 30 км/ч потребуется в первую очередь провести визуальный осмотр. Если при обследовании все элементы были целы, то необходимо собирать редуктор в определенном порядке. В первую очередь устанавливается ведущее зубчатое колесо. Далее монтируется регулировочная шайба и распорная втулка.

Такой порядок позволяет добиться правильного положение всех элементов. Далее потребуется установка подшипников и фланца. После этого затягивается метиз при помощи ключа с динамометром. Специнструмент позволяет без лишних усилий затянуть гайку с определенным давлением. Метиз затягивается на 1 Ньютон. Фланец закрепляется при помощи спецключа, подходящего под пазы.

Далее потребуется поставить ведомое колесо на свое место и затянуть болты. После этого потребуется приступить к регулировке люфта. По завершении установки нужно затянуть гайки с минимальным усилием и провернуть ведомую шестерню. При наличии небольшого люфта потребуется слегка подтянуть метизы. Люфт обязателен, так как является запасом при нагреве редуктора при движении для предотвращения разрушения деталей.

На финальном этапе потребуется проверить расстояние между шляпками болтов, фиксирующих гайки. Для этого лучше применять штангенциркуль, так как при измерении важны точные цифры. После выполнения замеров необходимо слегка затянуть гайки. Затягивание лучше выполнить на один-полтора паза. Далее потребуется снова перемерить расстояние между метизами. В норме расстояние изменяется на 1,5-2 мм. Шестерня должна иметь небольшой люфт после чего регулировка считается выполненной.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Нюансы разборки моста

Бывалые уазовладельцы знают: мосты — одна из самых “капризных” частей уазовских авто. Они крайне чувствительны к правильному расположению и исправности находящихся в них узлов. А вот подступиться к этим элементам для их ремонта или замены деталей можно, если демонтировать весь мост, разъединив половины картера.

Большего внимания автовладельца обычно требует задний мост, поскольку на него ложится основная нагрузка. Ведь чаще всего уазовладельцы ездят по твёрдому дорожному покрытию, отключив передний мост. Главная сложность при демонтаже колёсного агрегата, особенно не один год вкушавшего “соль” городских дорог зимой, — открутить гайки тормозных трубок, без этого снять и разобрать мост не получится. Чтобы обеспечить беспроблемное откручивание таких гаек, запаситесь:

разрезным со стягивающим болтом ключом;
WD-40 или аналогами.

В особенно тяжёлых случаях, если смазка не помогла увеличить подвижность гаек, можно использовать любое бытовое моющее средство на основе ортофосфорной кислоты.
