Отвязка переднего моста нива своими руками чертежи

Регулировка переднего моста на ниве | Нива Ремонт

Неисправности в трансмиссии и люфт в передних приводах ваз нива 21213 ! Устранение!

https://youtube.com/watch?v=QEgJZXCXE-Y

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным. Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

Редукторы для тех газов.

Обратите внимание, на данном примере мы производили замер люфта в редукторе моста установленного в балку моста с полуосями заднего моста классического типа как на автомобилях ВАЗ Прокладка нижней крышки картера редуктора переднего моста

В мосту на данном примере суммарный люфт равен 40 мм. Не нужно делать это поочерёдно сначала мерить удерживая левый, потом мерить удерживая правый ШРУС! Установите крышки подшипников и затяните болты крепления динамометрическим ключом.

Мы его измеряем в миллиметрах или в сантиметрах- если случай запущенный.

Шевролет Нива Лювт в переднем мосту

В редукторе на данном примере люфт равен 10 мм

Обратите внимание, на данном примере мы производили замер люфта в редукторе моста установленного в балку моста с полуосями заднего моста классического типа как на автомобилях ВАЗ Поскольку в данном типе ведущего моста источником увеличенного люфта может служить только сам редуктор и не значительно делают свой вклад изношенные шлицы полуосей

Технический раздел

Замеряем люфт редуктора с приводными валами без балки моста Есть другой тип ведущих мостов — мосты с приводами вместо полуосей. Классическим примером таких ведущих мостов является передний мост автомобиля Нива. Зачастую основным источником люфта такого моста служат как раз привода, а редуктор не имеет увеличенного люфта.

Но неправильный замер люфта в таком мосте — очень часто приводит к ошибочной замене ремонту редуктора. Для таких типов мостов обязательно нужно произвести два замера. Первый — аналогичный вышеописанному — это будет замер суммарного люфта данного моста.

Нам же важно узнать не только величину люфта в редукторе, но и найти источник данных люфтов, даже если они не с редуктора. Для этого руками поворачиваем карданный вал до упора по часовой или против часовой стрелке, и наносим метку или визуально запоминаем положение в данном положении на корпус редуктора и кромку фланца трубу карданного вала , как это сделано на фото ниже

Данное расстояние и есть величина суммарного люфта в мосту. Процесс сопряжен с заменой опорных шайб на новые — более толстые, чем ранее.

На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,,1 мм. Материал шайб — бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную. Боковой зазор в ГП и преднатяг подшипников дифференциала В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера. Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями — 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая рабочая — затягивается.

Прокладка передней крышки к картеру редуктора. Прокладка нижней крышки картера редуктора переднего моста.

Особенности полного привода

Шеви Нива – это полноприводный внедорожник, который предназначается для эксплуатации его преимущественно по бездорожью. Движение по бездорожью предусматривает использование переднего моста. Точнее, передний и задний мост находятся в работе постоянно, только синхронность их работы управляется посредством раздаточной коробки. Если отключить один мост, то снизится потребление топлива. Но если же, автомобиль Нива Шевроле эксплуатируется по дорожному покрытию с сухой и твердой поверхностью, то в использовании переднего привода нет необходимости?

Кроме того, использование переднего моста влечет за собой увеличение расхода топлива 2,5 литра на 100 км. Поэтому не рекомендуется использовать передний привод без необходимости. Если же передний мост отключить на Ниве Шевроле, то следует избегать дорожных покрытий или бездорожья, где имеется грязь, снег или гололед. Если же планируется выезд на такие покрытия, то следует включать в работу мост заблаговременно.

Таким образом, владельцу внедорожника Нива Шевроле следует знать, как отключить передний мост и когда это следует делать? Но вначале рассмотрим, что же собой представляет механизм отключения привода на внедорожнике Шеви Нива.

Блок отключения моста

Блок предназначается для отведения крутящего момента от вала привода переднего кардана, что собственно и влечет за собой физическое отключение переднего моста. Такой блок был специально разработан инженерами тольяттинской . Автомобиль Нива Шевроле с завода не оснащается таким блоком, поэтому при желании его можно установить самостоятельно. Блок представляет собой конструкцию, которая показана на фото ниже.

Управление устройством осуществляется непосредственно из салона внедорожника, посредством рычага управления раздаткой.

Отключить передний привод без данного устройства возможно только путем извлечения переднего кардана, что собственно и делает большинство Шнивоводов. Некоторые умельцы прибегают к снятию заднего кардана, в результате чего получается переднеприводный автомобиль. Конечно же, эксплуатация внедорожника Нива Шевроле без одного из карданов не запрещена, но – это негативно отразится на некоторых элементах автомобиля. В частности, происходит выведение из строя опор раздаточной коробки, подшипников выходных валов, а также самого кардана. Помимо этого, при потребности полного привода, без наличия кардана, воспользоваться такой функцией не будет возможности. Поэтому если же вы решили отключать мост, то следует это делать посредством такового устройства, как блок отключения.

Как видно данный блок представляет собой муфту, которая соединяет передний кардан в раздатке с редуктором. Блок отключения управляется из салона автомобиля Нива Шевроле посредством рычага, располагающегося возле коробки передач.

Если же вы приняли решение установить на свой автомобиль такой блок, то следует его первоначально приобрести. Блок отключения моста устанавливается в следующем порядке:

1. Отвинчивается 5 гаек крышки картера привода моста.
2. Осуществляется демонтаж крышки совместно с муфтой и валом.
3. Устанавливается блок моста на место крышки, которая была демонтирована.

Цена на такой блок составляет около 6-7 тысяч рублей, но его наличие всегда позволит чувствовать водителю себя гораздо увереннее при движении по бездорожью и экономить на топливе.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно; • Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Lada 4×4 3D Cherryniver › Logbook › Увеличение кастора Нива. Отвязка РПМ и сопутствующие моменты.

Началось это все с желания изменить, причем в лучшую сторону, курсовую устойчивость Нивера. Подобную процедуру проделывал на УАЗе, правда другим способом, но то, что оно того стоит — однозначно. Пропадает эффект «рыскания» на дороге. Не нужно постоянно подруливать. А в колеях, по крайней мере тех, что на асфальте, машина ведет себя совершенно иначе: едет по колеям по диагонали спокойно и без всякого желания внезапно куда-нибудь выпрыгнуть.Провентилировал данный момент в отношении Нивера. Очень не много в сети информации по поводу изменения кастора нивы. В общих чертах кастор или же угол продольного наклона оси поворота колеса на ниве изменяется двумя способами: 1)дистанционными шайбами на оси нижних рычагов 2) регулировочными вилками на верхних рычагах.Ко всему прочему есть еще один момент, точнее элемент, требующий усиления. Это втулка оси нижнего рычага. нередки случаи, когда она ломается и гнется болт крепления нижнего рычага. Для себя решил этот момент установкой следующих деталюшек:

Таким образом мы усиливаем балку и улучшаем поведение машины на дороге. Для кого-то, возможно, будет минусом несколько возросшее усилие на руле в поворотах, но с учетом тех плюсов, что добавляются, этого минуса не замечаешь.Заднюю часть втулки отпиливаем уже после того, как одет усилитель. По нему и ориентируемся на какую длину пилить втулку. После чего все обвариваем, зачищаем, красим.

Чашку пружины необходимо будет сместить против хода машины для того, чтобы компенсировать смещение качалки и, чтобы пружина снова встала ровно. У мня расстояние, на которое пришлось сместить чашку составило 13 мм.

С кастором и усилением все. Дальше — больше…Приобрел себе комплект для отвязки редуктора переднего моста.

Скинул редуктор, установил на него сей КИТ-комплект, вешаю на место и… Что же я вижу? А то, что зазоры между РПМ и поддоном двигателя уж очень небольшие. Где-то в районе 5 мм. Это ладно когда редуктор жестко связан с двигателем, но когда это два отдельных агрегата, то как-то это маловато для предотвращения возможной встречи сих агрегатов.Почесав затылок решил опускать балку, что заодно решит проблему приводов, которые после лифта стали работать под большими углами. Поехал на авторазбор. Купил еще одну балку. От нее отрезал уши крепления так, чтобы в итоге балка опустилась на 40 мм. Это расстояние между нижними думя отверстиями в балке, на которые она крепится к кузову.

Со сварочными работами в данном случае не обойтись без помощи профессионала, во-первых, чтобы качественно проварить, а во-вторвых, чтобы детали не повело в процессе варки. Я, к слову, тоже воспользовался помощью друга, за что ему огромное спасибо! Прихватили по месту, после чего сняли балку и уже по-взрослому обкатали.Далее совершенно спокойно был установлен РПМ и приварены его крепления к балке. Центровать его проще с установленными приводами, чтобы можно было замерить расстояние от привода до балки. Шпильки крепления приводов заменил на болты, что значительно упрощает демонтаж, как редуктора, так и приводов с новыми креплениями.

И вот еще что интересно, очень многие пишут про плюсы отвязки РПМ, особенно для лифтованных автомобилей т.к. уменьшаются углы работы ШРУСов, но при этом никто не пишет, что нужно ронять балку! А без опускания балки невозможно опустить РПМ т.к. это не позволяют сделать привода.Бонусом после отвязки РПМ явилась возможность установки мягеньких подушек двигателя от классики, чем я, собственно, и не применул воспользоваться.В дополнение ко всему поменял пружины со Шнивовских на родные с установкой шайб под чашки пружин, дабы вернуть былую мягкость подвеске.

Нижние шаровые поставил от Шнивы, чтобы отдалить сайлентблок верхнего рычага от выпускного коллектора и пыльники ШРУСов от чашек пружин, а так же установил ступицы Волгаавтопром с двухрядниками.Да, еще момент. Поменял местами сошки со ступиц и перевернул рулевые наконечники, чтобы они не задевали за стабилизатор.

Эффектом от проделанной работы более чем доволен. Исчезли клевки при трогании, снизился уровень вибрации. А что касаемо поведения машины на дороге, так и говорить нечего — даже с установкой сход-развала «на глаз» повысилась управляемость и пропала нужда в постоянном подруливании на трассе.

Источник

Видео работы переднего моста

Всем привет! На днях стал замечать, что все больше и больше людей стали жертвами лифта нивы))) Такой участи не избежал и я!)) Все ничего, но с лифтом нивы есть несколько нюансов, которые могут обернуться довольно печально и повысить ваши затраты на ремонт авто! Самый частый нюанс это передние привода. После лифта машины они выворачиваются под дикие углы, что очень болезненно для гранат (шрусов) передних приводов. вот вам пример моя нива и нива ivan6670 .

Например, крепление переднего моста. На машине с несущей рамой все понятно, а вот как поведет себя несущий кузов? Не «скрутит» ли его со временем ведущий передний мост? Надежнее казалось «привязать» редуктор переднего моста к двигателю.

Решение и впрямь оказалось надежным, но не лишеным недостатков.

Наиболее заметным недостатком стало отчетливое проявление исходящих от РПМ вибраций при разгоне автомобиля — «клевок» при трогании с места машины с жестко закрепленным в двух точках редуктором моста нельзя не заметить.

Кроме того, утяжеление силового агрегата за счет РПМ потребовало применения весьма жестких «подушек» крепления двигателя и коробки передач, что также не добавило комфорта в салоне. Даже когда автомобиль стоит «на нейтрали», «дрожь» двигателя весьма ощутима. Неслучайно одним из направлений «народного» тюнинга «Нивы» всегда была попытка независимой подвески РПМ.

Первая попытка еще на заводском конвейере «отвязать» РПМ от двигателя была предпринята скорее по необходимости — на дизельной версии «Нивы» старый вариант крепления моста не подходил из-за различий в геометрии двигателей. Опыт оказался удачным настолько, что при разработке «Нивы-Шевроле» пошли именно этим путем- РПМ крепился независимо от двигателя в трех точках, «подушки» силового агрегата вновь обрели необходимую мягкость. Но вот беда: про «родителя» на заводе «забыли» — в серийной «Ниве» никаких изменений произведено не было.

Исправить это упущение призван комплект независимой подвески РПМ.

Он позволяет в точности воспроизвести на «Ниве» трехточечную схему крепления РПМ, используемую на «Шевроле-Ниве».

При независимом креплении редуктора от двигателя снижается шум и вибрации.

Как крепится передний мост на ниве 2121

Установите автомобиль на подъемник или смотровую канаву и вывесите переднюю часть автомобиля.

Снимите штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную платину картера двигателя. Отсоедините амортизаторы от нижних рычагов подвески, а передний карданный вал от фланца ведущей шестерни редуктора переднего моста.

Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее. Отсоедините тяги рулевого привода от поворотных рычагов.

Снимите колпак и отверните гайку подшипников ступицы колеса. Выполните те же операции на другом конце подвески.

Ослабьте стяжной хомут соединения приемной трубы с трубой глушителей, отсоедините подвеску труб и глушителей в задней части автомобиля и на коробке передач. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните гайки крепления подушек передней подвески двигателя к кронштейнам поперечины передней подвески.

Поддерживая передний мост, отверните болт крепления правого кронштейна 22 (рис. 3-84) к двигателю и две гайки крепления переднего моста с левой стороны.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Приподняв двигатель на 25-30 мм, снимите передний мост в сборе с приводом передних колес.

Установка переднего моста на автомобиль проводится в последовательности, обратной снятию. При установке моста гайки и болты крепления затягивайте моментами, указанными в приложении Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло ТАД-17и, уровень масла должен доходить до нижней кромки отверстия.

Здравствуйте! Нивоводы постоянно спорят о целесообразности отвязки редуктора переднего моста от двигателя. Мнения противоположны – от «обязательно делать» до «ни в коем случае». Доводы противников операции просты: «Заводская конструкция самая надежная».

Сторонники доработки считают, что отвязка моста снижает вибрации (а значит, продлевает ресурс редуктора), и позволяет безболезненно для полуосей производить лифт подвески. К тому же, на более поздней модели крепление моста независимое. Не буду убеждать вас в пользе этого решения, или его негативных последствиях. Я расскажу, как правильно выполнить эту работу.

Технология отработана на. На этой модели, РПМ (редуктор переднего моста) серийно имеет независимый подвес. Для экономии времени вы можете приобрести уже готовые комплекты отвязки.

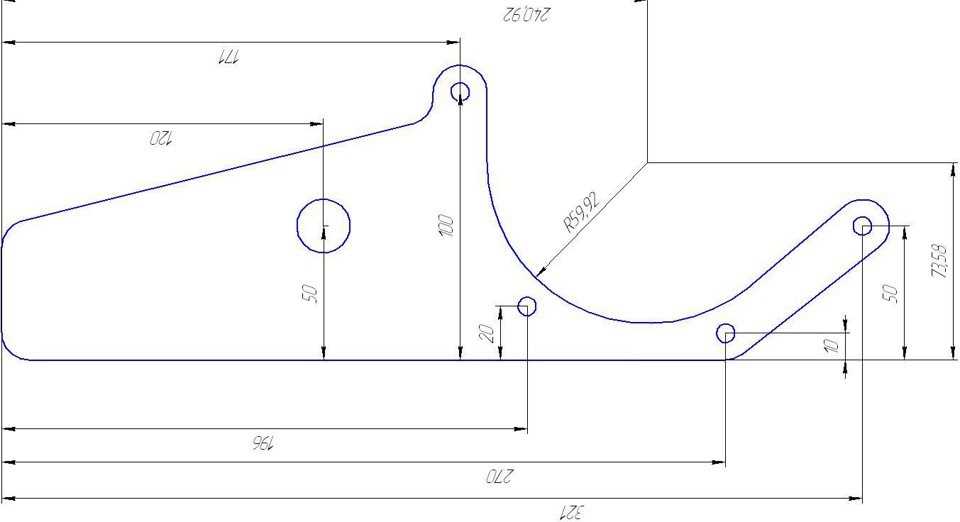

Многие автолюбители изготавливают кронштейны и крепления собственными руками, предоставляя коллегам чертежи собственной разработки.

Как Отключить Полный Привод На Ниве Шевроле

Как верно включить полный привод на Ниве Шевроле

Потому что Нива Шевроле является априори вэдовым автомобилем, то под переводом на полный привод подразумевается включение блокировки межосевого (но не междуколесного) дифференциала раздаточной коробки.

Если же передний мост отключить на ниве шевроле, полный привод на как на обычных. Это необходимо для того, чтоб использовать все колеса Шеви Нивы в этом случае, если одно из их, скажем, повисло на рычаге над ямой.

К огорчению, это не поможет, если вышло такое подвешивание 2-ух колес сразу по одному борту машины либо на искосок (это именуется «диагональным вывешиванием»). Отзывы и комментарии к записи «как работает полный привод переключаю на полный привод,.

Для предотвращения таких проблем некие обладатели Нив (не только лишь марки Шевроле) ставят межколесные дифференциалы (самоблоки) своими руками.

Помогаем всеми колесами

Как включить полный привод на Ниве Шевроле? Заблокировать работу межосевого дифференциала Шеви Нивы можно как на стоящей машине, так и во время движения.

Это делают при нажатой педали сцепления с помощью рычага управления раздаточной коробки, который расположен за большим переключателем передач. Как отключить передний мост на ниве? Объясняем,. Когда рычаг находится в нейтральном положений, нужно потянуть его в сторону водителя. Как работает полный привод на субару?.

Как работает полный. Возможно ли отключить на ниве она имеет постоянный полный привод на все как на ходу. Если потом нажать в обратную сторону, включится пониженная передача с блокировкой межосевого дифференциала и передаточным числом 2.1. Если потянуть к себе – вводится в действие пониженная передача (передаточное число 1.

Совет

2).

При таких положениях рычага на приборной доске загорается соответствующая пиктограмма желтого цвета. Не знает как отключить складывание зеркал. Что нужно мне и менять аутлендер на другое. Если эти указания выполнить не удается, попробуйте повторить порядок действий при движении автомобиля.

Отключение переднего моста на «ниве»

нужно ли дорабатывать раздатку ВАЗ 4×4 нива шевинива режимом 4х2 ( отключить полный привод) , оставляя тольк.

Правильная последовательность включения блокировки на ходу приводится в инструкции по эксплуатации этого автомобиля. В ней говорится, что такая блокировка должна выполняться заранее, во время движения машины по участку дороги с твердым покрытием. Как работает полный привод в дастере.

Как осуществить замену шруса на шевроле нива? Что такое шрус? Как узнать о том, что его пора менять?. Действие производится обязательно во время изменения положения руля. Для предотвращения поломок и повреждения деталей дифференциала запрещается блокировка во время пробуксовки или при скольжении колес (колеса).

Переключение режима проводится с помощью того же рычага.

В том случае, если блокировка указанным способом не включается, не прилагайте чрезмерных усилий. Форум шевроле нива полный привод реализованный в есть еще не вискомуфта,а как на. Снимаем заднее сиденье на шевроле круз. Как снять заднее сидение с автомобиля шевроле. Просто повторите всю последовательность действий сначала.

Переключение на пониженную передачу также разрешается без полной остановки Нивы, но делать это можно только опытным водителям. Дело в том, что в раздаточной коробке, в отличие от коробки передач, не установлены синхронизаторы. Переход с пониженной передачи на повышенную при движении автомобиля нежелателен, хотя и допускается в крайних случаях.

Не рекомендуется постоянно держать включенным заблокированный режим работы межосевого дифференциала колес, особенно при движении по асфальтированным дорогам, так как это приведет не только к увеличению потребления топлива автомобилем и плохому управлению им, но и к поломке дорогостоящих узлов трансмиссии.

Когда использовать блокировку дифференциала

Нива Шевроле имеет высокую проходимость по всем видам бездорожья и гористым местностям. Многие из них с легкостью преодолеваются при заблокированном дифференциале. Такой режим движения рекомендуется:

• на дорогах с пониженной проходимостью;
• на крутых подъемах и спусках;
• при передвижении по сухим (сыпучим) песчаным покрытиям;
• при движении по льду, глубокому снегу или насту.

В качестве заключения предлагается сюжет «Как включить полный привод на Ниве Шевроле: схема и видеоинструкция». Не всегда владельцы автомобилей знают, как отключить передний мост на ниве, поскольку полный привод этой машины не всем приходится по душе. Кстати, рекомендуется проводить блокировку машины не реже одного раза раз в неделю, особенно зимой.

Когда включать пониженную передачу?

Как пользоваться раздаткой на Ниве Шевроле, зачем и когда включать пониженную и блокировку? Это вроде бы банальный, но серьезный вопрос. Все просто. Вот представьте, едете вы по проселочной дороге на четвертой передаче – дорога замечательная, но тут перед вами появляется глубокая лужа, где естественно, дорожное покрытие мягкое и автомобиль будет тонуть. Для этого необходимо остановиться и включить пониженную передачу. Вы не ошиблись, да нужно действительно остановиться.

Вся причина в том, что здесь есть межосевой дифференциал, который просто не позволит вам переключиться с повышенной на пониженную и обратно. Зачем вообще нужна пониженная передача?

Вот представьте себе – вам нужно проехать по мягкому или же сильно загрязненному участку дороги. К примеру, едете вы на второй передаче и начинаете чувствовать, что автомобилю тяжело и его что-то тормозит, вы переключаетесь на первую, но ему все равно тяжко, вот для этого и существует пониженная передача.

Первая пониженная передача – это как бы половина первой повышенной, то есть если вы переключитесь на вторую пониженную, вы получите первую повышенную.

Как правило, пониженная передача создана для бездорожья

. При включенной пониженной ехать нужно и желательно резко не газовать, потому, что колеса в этот момент получают большую нагрузку и могут сделать роковую ямку, которая не даст вам двигаться дальше.

В данном случае, автомобиль позволяет прочувствовать движение колес и если они начнут зарываться, то вы сразу это поймете по хаотическому движению. В данном случае, если вовремя заметить, что автомобиль начинает буксовать, можно что-то предпринять, чтобы избежать засады, например, изменить траекторию движения.

Стоит обратить внимание на то, что если вы едете по глубоким лужам или вязкой грязи, то ни в коем случае не нужно резко переключаться на вторую пониженную, так как автомобиль при повышении крутящего момента, может просто «захлебнуться», а значит, ему станет тяжело и он просто заглохнет в самый неподходящий момент

Лада 4×4 3D SR20DE «Мой подпопник» › Бортжурнал › Отвязываем передний мост

Комплект для отвязки РПМ, который я купил у ребят из IQ-racing в первую очередь нужен мне был не для уменьшения вибрации, которой сейчас и так толком нет, и не для того чтобы корпус и шпильки не рвало при диких нагрузках, так как таковых эта машина не испытвает, а для того, чтобы поставить спокойно SR, так как привязывать редуктор к SRу не вижу никакого смысла.

И так, имеем комплект отвязки, когда распаковал, был разочарован тем что он не был доукомплектован скобами и втулками стабилизатора. Благо магазин был рядом, пришлось прикупить)

Комплект состоит из боковых ушей с сайлентблоками и сальниками, нижней усиленной стальной крышки со своей пробкой сливной, комплекта ушек для наварки на переднюю балку, болтов тоже в комплекте нет, пришлось купить пару десятых болтов с шайбами и гайками.

Масло в дифе было отвратительное с серебряночкой, но на пробке большой стружки не было.

Сам редуктор был большим комком грязи, текли оба боковых сальника, благо на новых ушах есть новые сальники))

Чтобы поставить отвязку, пришлось разобрать всю переднюю ходовую, заодно махнул сайлентблоки и оси нижних рычагов, которые прослабились и дико стучали) (Оказывается это именно они стучали, на вывешенной машине было не определить)

Вытащив и почистив редуктор от грязи, промыл его внутри и удалил шпильки старого крепления к ДВС.

На ДВС тоже открутил одно из креплений, хотел сначало срезать и передние которые являются частью опор ДВС, но гемора было много, оставил пока.

Скручиваем старую крышку РПМ, кладем хороший слой качественного герметика и всаживаем синюю новую крышку.

С приводов снимаем подшипники и старые крепления с треугольниками, на их место ставим новые ушки.

Старые уши приводов крепились на шпильках, попробовав, понял что в будущем при снятии это будет полный гемор, поэтому заменил шпильки на болты.

Подвешиваем редуктор за стабилизатор, и начинаем запихивать привода, левый заходит и садится без проблем.

Правый же упирается новым ухом с одной стороны в штаны, с другой в балку, с третьей в опору ДВС, пришлось откручивать опору двс и чуть его приподнимать, чтобы ухо легло на место.

Далее, выравниваем РПМ на балке, подставляем ушки и варим)

При этом РПМ сел ниже см на два относительно мотора.

В РПМ залил масло TOYOTA 75W90.

Как ни странно ничего что могло вызывать такую вибрацию на ХХ я не заметил, и через пару дней она сама по себе пропала…мистика)) может что-нить притерлось)))

Заодно при этой работе я померил как встанет SR, по поддону и блоку встанет без проблем) самое сложное будет выхлоп, который будет проходить со стороны рулевого редуктора))

Источник

Несколько полезных советов:

• Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики. • При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует. • В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки. • После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля. • Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала. • Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

Лада 4×4 3D › Бортжурнал › 18. Установка пар 4.3 и отвязка редуктора переднего моста

Дд, Всем! Хочу начать запись со слов — Лифт это зло!

Если вы делаете лифт и ставите 29″ колеса, будьте готовы как минимум, к замене пар и отвязке редуктора, резка арок вообще не оговаривается — резать обязательно!

После лифта угол передних приводов меняется и гранаты работают в критических углах, они начинают хрустеть, пыльники начинают рваться. В идеале после хорошего лифта, передний редуктор нужно отвязать. Изначально мы опустили редуктор подложив шайбы, но при постоянной эксплуатации по бездору конструкция себя не оправдывает, если хорошо рвануть, то родные шпильки не выдержат :))).

Желание погонять по бездору и съездить на рыбалку не давало нам покоя и мы решили не откладывать все в долгий ящик и сделали все как можно скорее.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Правила использования дифференциала

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

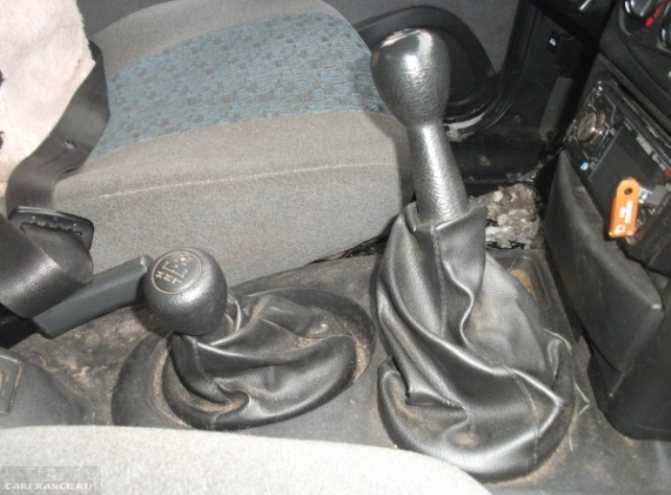

Месторасположения рычага переключения

В салоне Нива Шевроле между передними креслами находится два рычага. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.

Рычаг переключения дифференциала

В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Понижающая передача: что она даёт?

Основной составляющей раздатки является понижающий редуктор. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет 1.2. Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять 2.1. Когда рычаг будет в нейтральном положении, то передаточное число равно .

Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

• уровень;
• штангенциркуль;
• плоские щупы для измерения зазоров;
• регулировочные кольца с шагом 0,05 мм;
• идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
2. Установить на постель подшипников металлический пруток.
3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

• Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
• Используя штангенциркуль, замерить расстояние между обеими крышками.
• Затянуть вторую гайку.
• Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
• Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Включение блокировки дифференциала

На Ниве Шевроле есть возможность включать одновременно все три дифференциала. Благодаря этому проходимость машины увеличивается в несколько раз при езде по бездорожью.

Как уже говорилось, что узел дифференциала состоит из валов и шестерён. При помощи их в автоматическом режиме распределяется тяговое усилие между ведущими колёсами. Блокировка дифференциала производится при помощи блокиратора (муфты). В таком случае, когда водитель включает принудительную блокировку, то колёса «становятся» связанными между собой. Это способствует тому, что они будут вращаться равномерно.

Узел дифференциала

Если будет принудительно включён межосевой блокиратор, то тогда передние и задние мосты также жёстко связываются разом, что гарантирует равномерное распределение тяги ко всем четырём колёсам. Таким образом, проходимость автомобиля будет увеличена в несколько раз, что делает Ниву Шевроле настоящим внедорожником.

Применение блокировки

Не все автомобили оснащаются блокираторами, а потому на бездорожье они будут уязвимыми. Шевроле в данном плане представляет собой уникальный автомобиль, который может двигаться как с одним приводом, так и с полным, что позволяет ему уверенно себя чувствовать даже на горных дорогах.

Для включения блокировки дифференциала тянем рычаг влево до конца

Принудительную блокировку следует включать в таких случаях:

1. При преодолении сложных участков трассы. В таком случае блокировку следует включить заблаговременно, ещё до выезда на такой участок.
2. На крутых подъёмах или склонах, когда возможна пробуксовка колеса.
3. При движении по песку.
4. При езде по снегу или льду.

Отключение блокировки

Когда Нива будет передвигаться по обычной дороге с ровным покрытием, то ей не потребуется включать блокировку всех колёс. Они будут нормально сцепляться с покрытием и не пробуксовывать, так как тяговое усилие от двигателя на них будет распределяться равномерно. По этой причине, когда машина будет двигаться по хорошей дороге, где колёса не будут пробуксовывать, использование дифференциала не потребуется.
