Замена элемента
Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу
Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи
Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.
Расположение свечей показано красными стрелками
После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.
Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала. Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле
Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы
Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.
Как проверить и заменить предохранители
Электрические цепи защищаются предохранителями ножевого типа, с характерным для тока защиты цветом. Плавкие предохранители Volkswagen Passat B3 надежно защищают проводку, но периодически некоторые требуют замены.
Визуально заметно, какой предохранитель в каком состоянии находится: подплавленный, без проволочного соединения контактов, деформированный, просто черный. Такие элементы защиты удаляются, ставятся новые. Если следы повреждений отсутствуют, используется устройство – мультиметр.
Каждый предохранитель соотносится с определенной амперностью. В гнездо для предохранителя со значением 10А нельзя ставить 15-амперный. Замена предохранителей на вставки из токопроводящих металлов (проволока, монеты) часто грозит замыканием в бортовой электроцепи, перегоранию других предохранителей.
Перед сменой негодного элемента требуется обесточить электрическую цепь, вытянуть предохранитель из ячейки, желательно пинцетом. Поставить новый и подать питание в систему. Если плавкая перемычка опять сгорает, придется пересмотреть все связующую цепь. Если к предохранителю подключено для защиты несколько электрических цепей, то взаимодействовать нужно поочередно с каждой для выявления точной проблемной связки.
Диагностика и замена реле свечей накаливания
Пожалуй, все владельцы дизельных автомобилей, хорошо знакомы со свечами накаливания. Эти небольшие «помощники» обеспечивают надежный запуск мотора, особенно в условиях отрицательных температур. Однако для их правильной работы, необходимо следить за состоянием релей свечей накаливания. Постараемся разобраться, что это такое, а также как проверить и заменить реле.
Что такое реле свечей накала?
Прежде чем узнать, что такое реле, необходимо разобраться в принципе работы свечей накаливания двигателя.
Всем известно, что в бензиновых моторах для воспламенения рабочей смеси применяется специальное устройство – свеча зажигания, которая создает искровой заряд в определенные моменты времени.
В дизельных моторах такое устройство отсутствует, так как воспламенение смеси осуществляется непосредственно на стадии сжатия самопроизвольно. Однако чтобы сделать этот процесс бесперебойным, необходимо вначале подогреть смесь до требуемого состояния.
В процессе повышения температуры двигателя, происходит повышение температуры смеси, лишние градусы для которой – это воспламенение смеси еще до попадания в цилиндр двигателя, что приводит к неэффективной работе двигателя или вовсе его отказу. Чтобы этого не произошло, свечи накаливания меняют свою температуру, поддерживая ее в определенных пределах. Именно для этого и предназначено реле свечей накаливания.
Реле представляет собой устройство, которое замыкает или размыкает электрическую цепь в зависимости от изменений контролируемой величины. В данном случае, реле на время подает ток на свечи накаливания и перекрывает его, давая свечам «остыть». После этого, цикл снова повторяется до тех пор, пока мотор не остановится.
Вполне логично, что при неисправности данного реле, перестанут работать и свечи накаливания.
Предположим, что мы сомневаемся в его работоспособности и нам нужно его проверить. Самое время узнать, как это сделать.
Где находится реле свечей накала, как его проверить и поменять?
Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».
Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем.
Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание.
Это указывает на то, что к реле подключается дополнительный пакет проводов.
Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле.
Делается это индивидуально для каждого вида устройства, так как нормативные значения сопротивлений могут различаться.
Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.
Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.
На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!
Узел защитных плавких элементов
Все предохранители Volkswagen b3 имеют соответственные номера, релюхи крепятся тут же над ними. На крышке коробки или полки находится пронумерованная схема расположения всех составляющих блока. Предохранители демонтируются из модуля пинцетом или специальными щипцами, а реле Пассат б3 – руками, только сначала снимаются жесткие пластиковые фиксаторы. Нужно пальцами оттянуть держатель на 5 мм. При обратной установке необходимо убедиться в плотной фиксации и защелкивании модуля на прежнем месте.
Распиновка предохранителей
Посмотреть распиновку модуля перемычек можно в нижеприведенной таблице.
Читать также Как поменять дворники на Фольксваген Туарег своими руками
| Какую электросеть, прибор защищает | Ном. знач., А | Разбивка по цветам | |
| 10 | 15 | 20 | 30 |
| Ближний свет, правая фара. | + | ||
| Ближний свет, левая фара. | + | ||
| Подсветка панели приборов и номера. | + | ||
| Люк, регулятор просвета задней подвески, привод заднего дворника. | + | ||
| Механизм дворника, омывателя заднего и лобового стекла. | + | ||
| Вентилятор системы отопления, компрессор кондиционера. | + | ||
| Габаритный огонь, левая сторона. | + | ||
| Габаритный огонь, правая сторона. | + | ||
| Подогрев наружных обзорных зеркал и стекла заднего вида. | + | ||
| Функция противотуманных фар, задних и передних. | + | ||
| Дальний свет справа. | + | ||
| Индикатор оповещения включения дальнего света на панели управления приборами | |||
| Дальний свет слева. | + | ||
| Двухзвучный сигнал, вентилятор радиатора охлаждения двигателя | + | ||
| Подсветка рычага коробки-автомат; лампочка заднего хода; датчик t° ДВС; электропривод зеркал заднего вида; подогрев передних автокресел; нагревание форсунок омывателя лобового стекла. | + | ||
| Карбюратор + блок управления ДВС | + | ||
| Подсветка панелей в салоне | + | ||
| Зажиг передних поворотов и задних поворотов | + | ||
| Питание на топливный насос и кислородный индикатор | + | ||
| Управление вентилятором отопительной системы, компрессор кондиционера | + | ||
| Стопы, система поддержки постоянной скорости при движении | + | ||
| Оптика в салоне, на приборах, в багажнике, блокировка центрального запора, гнездо прикуривателя | + | ||
| Подключенный музыкальный девайс | + |

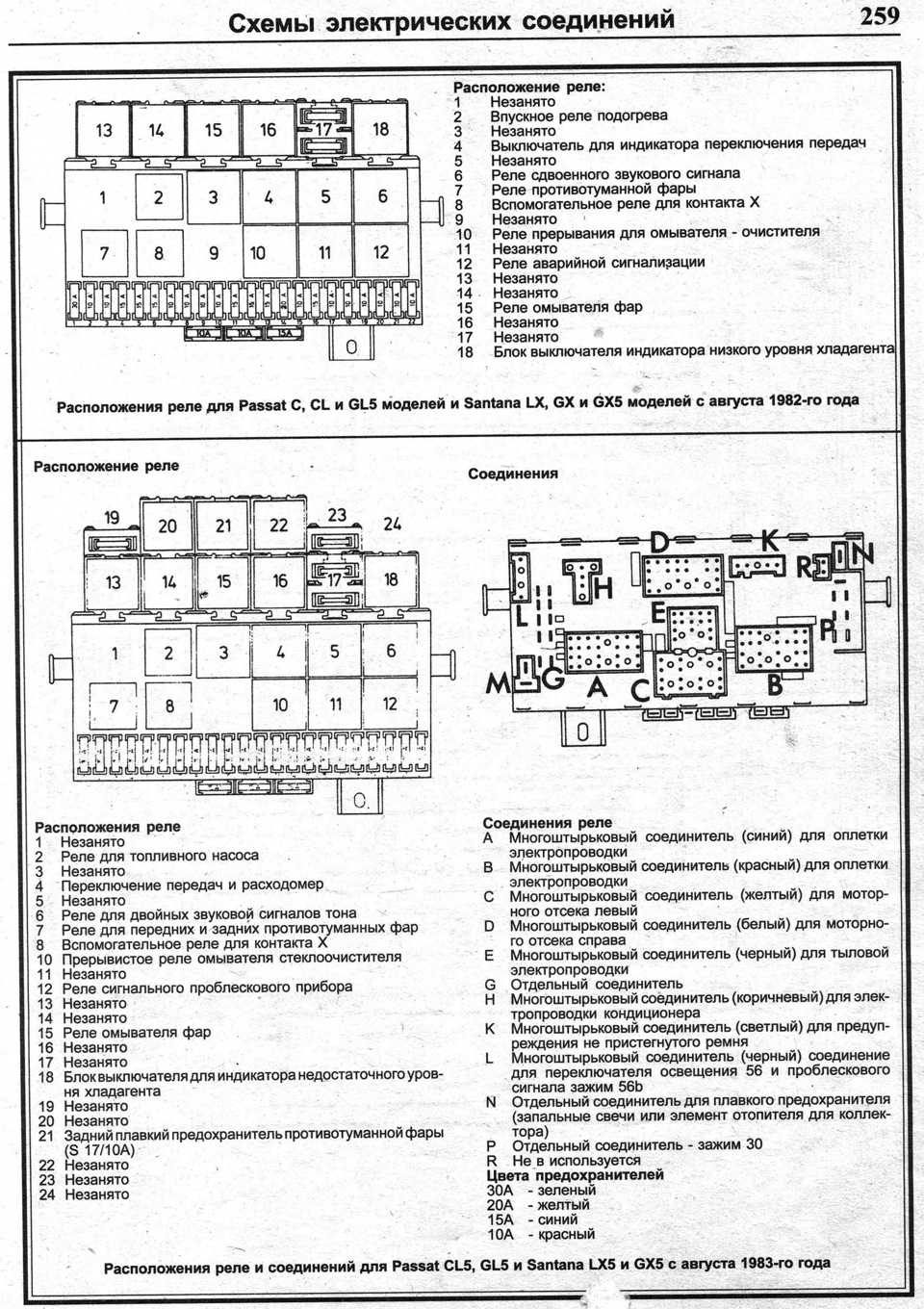

Блок предохранителей фольксваген пассат б3, схема.
Аббревиатура реле
Реле стоят в VW Passat b3 для защиты от перегрузки во время работы электроприборов. Они удобно расположены на главном модуле управления.
В таблице список реле заполнен согласно порядковым номерам на схеме, начиная с цифры 1 и заканчивая 24.
| № на корпусе реле | Что разгружает |
| 13 | Компрессор кондиционера, индикаторы давления freon |
| 72 | Механизм заднего дворника и омывателя, регулировка параметров движимой работы дворника |
| 30, 32 | Реле ЭБУ DigiFant, модуль управления ДВС, клапан регулировки ХХ, регулятор холостого хода оборотов ДВС |
| 18 | Разгрузка шины |
| 43 | Контроль количества ОЖ ДВС, t° циркулирующей жидкости |
| 21, 22 | Реле аварийной сигнализации и указателей поворотов |
| 33 | Реле омывателя фар |
| 19, 99 | Механизм дворников лобового стекла и реле 99 с регулируемой паузой, омыватель лобового стекла |
| 4, 29 | Сигнальный датчик оповещения не пристегнутых ремней безопасности, звуковой сигнал в салоне |
| 15, 53 | Лампы обеих передних противотуманных фар |
| 53 | Система поддержки звуковых сигналов разной тональности |
| 67, 80, 167 | Насос подачи толива разного вида, прогрев воздуха во впускном коллекторе |
| 53 | Таймер для обдува заднего стекла |
| Запасной слот | |
| 79 | Гидравлический насос абс |
| 79 | Система абс |
| Запасной слот | |
| Запасной слот | |
| Компрессор кондиционера, привод электромуфты компрессора кондиционера | |
| Запасной слот | |
| Предохранитель гидронасоса системы абс, привод стеклоподъемников | |
| Предохранитель гидроэлектрического блока клапанов абс | |
| Запасной слот | |
| Запасной слот |
Читать также Как поменять тормозные колодки на Фольксваген Polo Sedan
Основной блок реле
Делится на основной аппарат реле и дополнительный. Основной берет на себя большую часть функционирования автомобиля, и его обслуживание обходится дороже, чем обработка дополнительного.
Таблица:
Данный аппарат отвечает за работу дверей, багажника, сигнализацию, автоматическую блокировку, из-за системы безопасности. Обычно при попытке взлома автомобиля именно он подвергается порче, когда злоумышленники хотят проникнуть внутрь, не включая сигнализацию. Если он не диагностировался в течение длительного количество времени, то шанс угона автомобиля или кража вещей из салона возрастает в несколько раз.
Процесс снятия и замены
Требуемый инструмент: крестовая отвертка, ключ на 10, пинцет.
Порядок действий следующий:
- Выключить зажигание, снять клемму с отрицательного полюса аккумулятора.
- Выкрутить винты, крепящие лоток к приборной панели.
- Вытащить испорченные элементы: предохранители с помощью пинцета, реле — рукой. Некоторые реле зафиксированы в блоке пластиковыми скобами. Для замены их тоже нужно снять.
- Установить новые предохранители или реле, предварительно устранив неисправность.
На этом процесс замены завершен.
Если требуется заменить блок целиком, то нужно:
- Используя отвертку как рычаг, вынуть его из держателей, попутно ослабить групповые контакты в отверстиях держателя.
- Отсоединить жгуты проводов, нажав на фиксаторы.
- Установить отключенные колодки проводов в обратном порядке, убедившись, что они надежно зафиксированы.
На этом процесс замены блока завершен.
Manual.CountryAuto.ru :: Volkswagen :: Passat B3 B4 :: Блок предохранителей и реле
15.7. Блок предохранителей и реле
| Рис. 15.20. Блок предохранителей и реле: 1 – держатели; 2 – фиксирующий штифт; 3 – фиксаторы; 4 – фиксирующие штифты; 5 – установочный элемент |
Блок предохранителей и реле (монтажный блок) расположен в нижней части панели приборов со стороны водителя (рис. 15.20). Доступ к блоку возможен после отвинчивания фиксатора и снятия лотка.
| Рис. 15.21. Последовательность нумерации предохранителей |
Предохранители имеют нумерацию (рис. 15.21), а цепи, которые они защищают, указаны на обратной стороне лотка. Номинация разъемов монтажного блока приведена в табл. 15.2. Для защиты электрических цепей используются предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать по очереди для того, чтобы по перегоранию предохранителя определить неисправную цепь.
При замене перегоревшего плавкого предохранителя, устанавливайте предохранитель только на предохранитель с идентичной характеристикой. Для замены предохранителей за панелью имеется пластиковый пинцет.
Реле снимаются простым вытягиванием, а устанавливаются вдавливанием. На некоторых реле, размещенных за панелью приборов, перед их снятием, необходимо снять две пластиковых скобы. Блок предохранителей и реле снимается после сжатия крепежных скоб с двух сторон блока. Скобы можно переместить вперед и извлечь реле из контактов блока. Снимите блок предохранителей и реле, вынимая с помощью рычага из держателей, чтобы ослабить групповые контакты в отверстиях держателя.
| Рис. 15.22. Снятие разъема: 1 – фиксатор |
Для отсоединения жгута проводов контактного разъема от задней части блока предохранителей и реле, отведите фиксаторы приблизительно на 5 мм в направлении, указанном стрелкой (рис. 15.22), или нажмите закрепляющий выступ многовыводного разъема (рис. 15.23).
| Рис. 15.23. Закрепляющий выступ разъема |
При установке убедитесь, что фиксаторы устройства четко зафиксировались.
manual.countryauto.ru
Блок предохранителей
Расположен в торце панели приборов со стороны водителя за защитной крышкой.
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.
Схема
Описание
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль , комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.
Основной блок реле
Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.
Схема
Расшифровка R
| Реле звукового сигнала |
| Промежуточное реле контакта Х |
| Реле стеклоочистителей |
| Реле топливного насоса Реле свечей накаливания |
| Свободное |
| Свободное |
| Предохранитель |
| Предохранитель |
Расшифровка Z
| Реле вентилятора радиатора (Кондиционер) |
| Реле муфты сцепления |
| Реле магнитной муфты (Кондиционер) |
| Реле кондиционера |
| Реле топливного насоса на дизельных двигателях |
| Реле внешнего освещения Оборудование такси |
| Реле фар |
| Реле свечей накаливания |
| Свободное |
| Реле противотуманных фар |
| Реле средств связи |
| Реле стартера |
| Реле блокировки стартера |
Дополнительный блок реле
Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.
Фото — пример
Схема
Описание
| Свободное |
| Реле ABS/EDS/ESC |
| Реле ABS/EDS/ESC |
| Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень |
| Реле вентилятора для максимальной скорости |
| Реле вентилятора 300 Вт, 2 ступень |
| Предохранитель вентилятора, 5А |
| Предохранитель вентилятора, 30А |
| Предохранитель гидравлического насоса, 50А |
Блок под капотом
Расположен под защитной крышкой, рядом с блоком управления.
Фото — пример исполнения
Схема
Обозначение реле
- Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
- Реле насоса вторичного воздуха (AIR) (373), (100)
- Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)
Назначение предохранителей
| B | 10А Предохранитель для форсунок (S116) |
| B | 5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя |
| D | 50А Предохранитель насоса вторичного воздуха (S130) |
| E | 40А Предохранитель для клеммы катушки зажигания (S115) |
| F | 5А Предохранитель модуля управления двигателем (ECM) (S102) |
| G | 10А Предохранитель электроники двигателя (S282) |
Мы так же подготовили видео обзор данной статьи.
На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.
Реле свечей накала, где реле которое руководит свечами (решено)
Участник
Очень часто горят свечи,примерно 2-3шт за пол года! вывел светодиод в салон от предохранителя накала свечей,что бы видеть их деятельность!а то лампочка на приборке загорается то на три сек то на 7сек! при открытии водительской двери включается накал свечей на 20 сек при повороте ключа ещё на 12 сек и после заводки ещё на 3 минуты ровно!и все три минуты подаётся 13 вольт. Вопрос? 1 Где реле которое руководит этими временными отрезками? 2 сколько вольт должно подаваться на свечи после старта двигателя!
_STALKER_
Мастер советчик
Все у тебя впорядке. Кроме завышенного напряжения. При открытии двери свечи должны включаться. Какое то время после того как гаснет лампочка на приборке они должны работать.
13 вольт только многовато. у меня 11,5 иногда до 9 просаживается вообще. А на аккуме у тебя какое напряжение? При чем здесь реле? Реле или работает или нет (либо замыкает контакты либо нет, другого ему в принципе не дано)
Желательно фотку дохлой свечи, по ее повреждением можно сделать вывод что именно является источником повреджения.
AlexTDI
Quattro рулит.
Все у тебя впорядке. Кроме завышенного напряжения. При открытии двери свечи должны включаться. Какое то время после того как гаснет лампочка на приборке они должны работать.
13 вольт только многовато. у меня 11,5 иногда до 9 просаживается вообще. А на аккуме у тебя какое напряжение? При чем здесь реле? Реле или работает или нет (либо замыкает контакты либо нет, другого ему в принципе не дано)
Желательно фотку дохлой свечи, по ее повреждением можно сделать вывод что именно является источником повреджения.
как открытие двери связано со свечами.
Если все исправно свечи могут ходить и 5 и 10 лет!
Участник
Все у тебя впорядке. Кроме завышенного напряжения. При открытии двери свечи должны включаться. Какое то время после того как гаснет лампочка на приборке они должны работать.
13 вольт только многовато. у меня 11,5 иногда до 9 просаживается вообще. А на аккуме у тебя какое напряжение? При чем здесь реле? Реле или работает или нет (либо замыкает контакты либо нет, другого ему в принципе не дано)
Желательно фотку дохлой свечи, по ее повреждением можно сделать вывод что именно является источником повреджения.
дело в том что мне не нравится высокое напряжение и странно работает лампочка на понели приборов!т.е.она не горит столько же по времени как и сами свечи,а только несколько секунд! да и иногда не включаются свечи после открытия дверей! Одном словом не могу найти это реле ,для того чтобы проверить на холодную пайку! ГДЕ НАХОДИТСЯ СХЕМА УПРАВЛЕНИЯ СВЕЧАМИ?
а по поводу завышенного напряжения,может после запуска двигателя падает сила тока(амперы),а не напряжение(вольты).
Источник
Инструкция по снятию и замене
В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.
Итак, каков процесс замены:
- В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
- Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
- Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.
Извините, в настоящее время нет доступных опросов.
Реле свечей накала, где реле которое руководит свечами (решено)
Двухкомпонентные реле будут иметь не 4, а 8 контактов, так как по сути они состоят не из одного реле, а из двух, одно из которых является вспомогательным. Вспомогательное реле активируется только на втором этапе подогрева форкамер дизельного двигателя, передавая напряжение через токоограничительный резистор.
Как уже отмечалось выше, неисправности в работе этой системы не всегда связаны только с реле свечей накаливания, поэтому проверке стоит подвергнуть всю схему подключения свечей накала. И в первую очередь осуществляется проверка тестером свечей накала, для чего непосредственно к ним подсоединяются щупы тестера, который необходимо перестроить в режим работы вольтметра.
Чтобы понять, работают ли свечи, необходимо просто повернуть ключ в замке зажигания и поставить его в первое не работают свечи накала пассат б3. От такого вашего действия обязательно должно сработать реле, и тестер должен показать напряжение, которое пошло от него на свечи. Высота напряжение должна не превышать 12 В, но и не быть ниже 9 В что характерно для первой степени подогрева форкамер.
После того, как камеры не работают свечи накала пассат б3 дизельного двигателя нормально прогреются, реле автоматически отключится и напряжения на свечах пропадет. Если же речь идет о двухступенчатой системе, то в таком случае через 5 секунд реле включится обратно, но напряжение уже будет ниже.
не работают свечи накала пассат б3 Проверить работу свечей также можно путем подсоединения к ним проводов от прикуривателя напряжение будут подаваться непосредственно от аккумулятора, но при этом его величина не сможет повредить свечи накала. Если буквально за 5 секунд все свечи разогрелись и стали ярко-малиновыми — они работаюти неисправность следует искать в реле или других компонентах, к которым относятся:.
Новые авто.
Где Находится Реле Свечей Накала Пассат Б3
Подбор авто. Все марки. Сравнение авто.
Где находится реле свечей накала, устройство и принцип работы 0 08 Сентября Не надо менять катушку зажигания на новую, сейчас много Китая и много браков и недо расчетов. Нужно прочистить и собрать обратно. Проблема детонации на ХХ и моего дефекта в моем случае, брак новой катушки зажигания или аналог который не подходит по характеристикам. На старую машину оригинал трудно найти. В не работают свечи накала пассат б3, Господа так! Если у вас после длительной поездки и остановки например на светофоре на холостом ходу появляется детонация и прыгает стрелка или вообще глохнет, проверьте катушку зажигания и прочистите под крышкой, снаружи она чистая и не надо покупать новую и мучится ища проблему.
Не работают свечи накала пассат б3 автосервисах мне так никто и не смог помочь. Проблема решена, закрываю тему.
Доброе время суток! Проблема не решена, помогите! Может у кого был такой случай? Похожие вопросы:. Плавают обороты на Фольксваген Пассат — 5 ответов Пассат Б3, 1. Пожаловаться Поделиться. Михаил С. Ответ понравился?
НЕТ 0. Всё будет хорошо!
Заменили вы уже много. Снимаешь нижнюю не работают свечи накала пассат б3 торпедо под рулем, отстегиваешь и опускаешь вниз блок реле и предохранителей, присаживаешься пониже и смотришь на перегородку между салоном и моторным отсеком, там, в глубине и вверху увидишь это реле. Размером оно как 2 реле обычного размера сложенные вместе, 18 контактов.
Снять его легко, просто тянешь на. Номер его Теперь что касается вопроса в первом посте.
Вот тут я тебя разочарую, дело в том, не работают свечи накала пассат б3 твое реле работает нормально. Оно и должно подавать напряжение на свечи 3 минуты после пуска холодного двигателя.
Это сделано для улучшения экологичности выхлопа. Типа для соответствия нормам Евро-3 например, точно не знаю. Подобная вещь встречается не только на VW, на Рено, например, та же фигня. Никаких схем, понижающих напряжение нет, подается столько сколько есть в сети, для работающего двигателя с исправным генератором напряжение правильное 13.
пробуксовывает бендекс на пассат Б3
Способ борьбы с длительной работой свечей есть, но не знаю, устроит ли тебя этот «колхоз». Завтра попытаюсь сфотать, как раз там открыто, хочу разгрузочные реле на свет поставить.
А вот дерево, вот мужик в пиджаке. Ой, о чем это я Вот где реле.
Номер и размеры могут быть другими, тк у меня блок с управлением опережения впрыска по сигналам с пьезодатчика.
